Кислотостійкий футерувальний матеріал

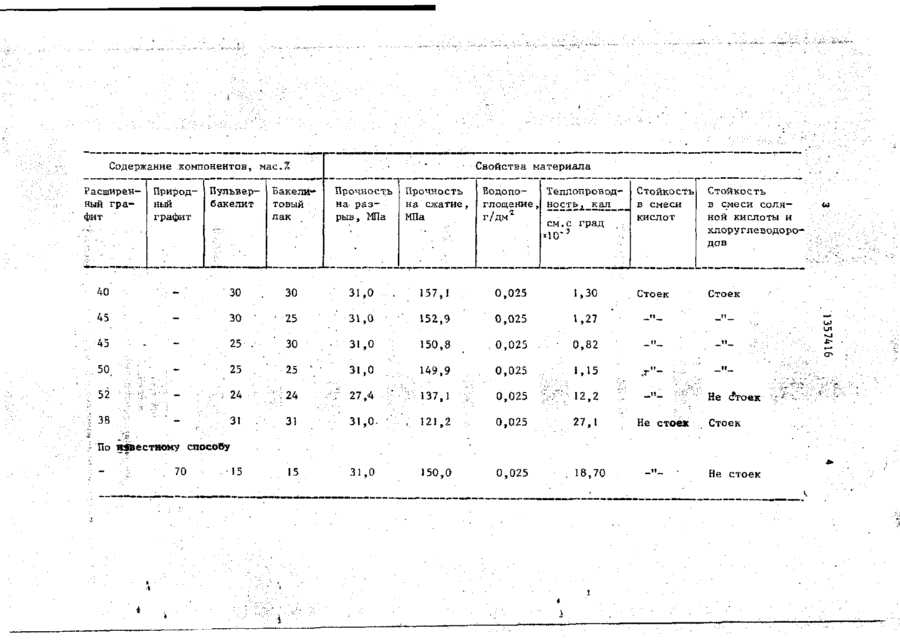

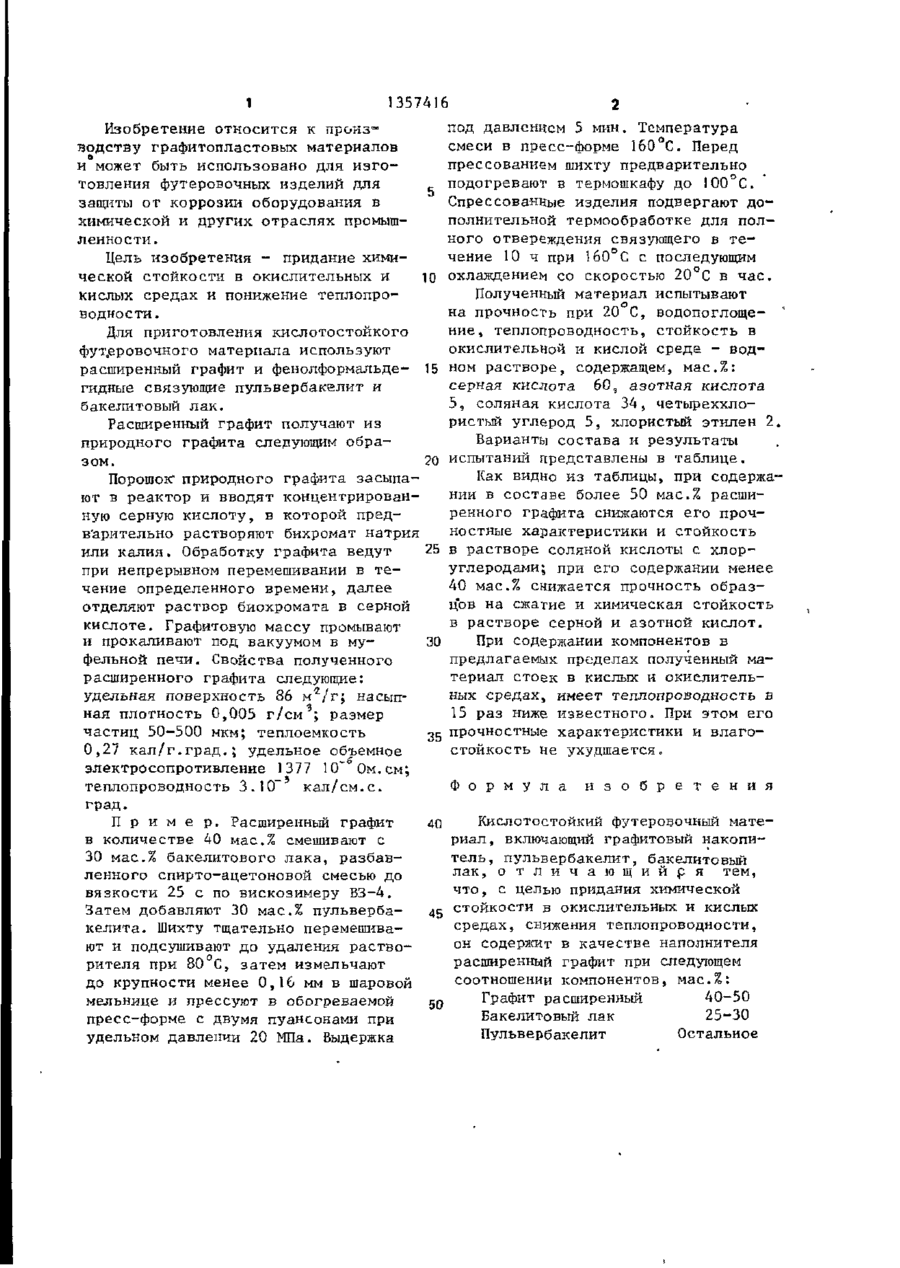

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК О!) Л О%. ( 5 И С09К 3/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ : ' (21) 4045690/23-26 * >• (22) 28,03.86 ' '• '• (46) 07.12.87. Бюп. М 45 » (71) Калушское производственное объединение "Хлорвинил" им.60-летия Великой Октябрьской социалистической революции и Калушский филиал Всесо-; І гозного научно-исследовательского и проектного института галургии (72) Й.П.Нестор, М.Ф.Соколовский, Л.И.Нестор и Л.П.Смык (53) 541.428.4; 66.023.3 (088.8) (56) Авторское свидетельство СССР № 1143757, кл.С 09 К 3/14, 1980. (54) КИСЛОТОСТОЙКИЙ ФУТЕРОВОЧНЫЙ МАТЕРИАЛ (57) Изобретение относится к производству графитопластовых материалов, может использоваться для изготовления футеровочных изделий для защиты от коррозии оборудования в химической и других отр'аслях промышленности и придает материалу химическую стойкость в окислительных и кислых' средах, а также позволяет понизить теплопроводность. Для приготовления і кислотостойкого футеровочного ма-териала используют фенолформальдегидные связующие - пульвербакелит и (бакелитовый лак,а в качестве наполнителя - расширенный графит при следующем соотношении компонентов, мас.%: расширенный графит 40-50; бакелитовый лак 25-30; пульвербакеостальное. 1 табл. 1 1 1357416 под давлением 5 мино Температура смеси в пресс-форме 160°С. Перед прессованием шихту предварительно подогревают в термошкафу до 100°С. Спрессованные изделия подвергают дополнительной термообработке для полного отвереждения связующего в течение 10 ч при 160°С с последующим охлаждением со скоростью 20 С в час. Полученный материал испытывают на прочность при 20 С, водопоглощение, теплопроводность, стойкость в окислительной и кислой среде - водном растворе, содержащем, мас.%: серная кислота 60, азотная кислота 5, соляная кислота 34, четыреххлористый углерод 5, хлористый этилен 2. Варианты состава и результаты испытаний представлены в таблице. Как видно из таблицы, при содержании в составе более 50 мас.% расширенного графита снижаются его прочностные характеристики и стойкость в растворе соляной кислоты с хлоруглеродами; при его содержании менее 40 мас.% снижается прочность образцов на сжатие и химическая стойкость в растворе серной и азотной кислот. 30 При содержании компонентов в предлагаемых пределах полученный материал стоек в кислых и окислительных средах, имеет теплопроводность в 15 раз ниже известного. При этом его 35 прочностные характеристики и влагостойкость не ухудшается. Изобретение откосится к производству графитопластовых материалов и может быть использовано для изго_ товления футеровочных изделий для защиты от коррозии оборудования в химической и других отраслях промышленности . Цель изобретения - придание химиЮ ческой стойкости в окислительных и кислых средах и понижение теплопроводности. Для приготовления кислотостойкого фут,еровочного материала используют расширенный графит и фенолформальде- 15 гидные связующие пульвербакелит и бакелитовый лак. Расширенный графит получают из природного графита следующим обра20 зом. Порошок" природного графита засыпают в реактор и вводят концентрированную серную кислоту, в которой предварительно растворяют бихромат натрия 25 или калия. Обработку графита ведут при непрерывном перемешивании в течение определенного времени, далее отделяют раствор биохромата в серной кислоте. Графитовую массу промывают и прокаливают под вакуумом в муфельной печи. Свойства полученного расширенного графита следующие: удельная поверхность 86 м г /г; насыпная плотность 0,005 г/см ; размер частиц 50-500 мкм; теплоемкость 0,27 кал/г.град.; удельное объемное электросопротивление 1377 10" 0м.см; Ф о р м у л а и з о б р е т е н и я теплопроводность 3.10" кал/см.с. град. 40 Кислотостойкий футеровочный матеП р и м е р . Расширенный графит риал , включающий графитовый накопив количестве АО мас.% смешивают с тель , пульвербакелит, бакелитовый 30 мас.% бакелитового лака, разбавлак, о т л и ч а ю щ и й с я тем, ленного спирто-ацетоновой смесью до что, с целью придания химической вязкости 25 с по вискозимеру ВЗ-4. Затем добавляют 30 мас.% пульверба45 стойкости в окислительных и кислых средах, снижения теплопроводности, келита. Шихту тщательно перемешиваон содержит в качестве наполнителя ют и подсушивают до удаления растворасширенный графит при следующем рителя при 80 С, затем измельчают соотношении компонентов, мас.%: до крупности менее 0,16 мм в шаровой Графит расширенный 40-50 мельнице и прессуют в обогреваемой 50 Бакелитовый лак 25-30 пресс-форме с двумя пуансонами при Пульвербакелит Остальное удельном давлении 20 МПа. ВыдержкаСодержание компонентов, мас.% Расширенный графит Природный графит 40 Бакелитовый лак Прочность Прочность на разна сжатие, рыв , МПа МПа ВодопоТеплопроводглощение, г/дм 2 см.с град Стойкость в смеси кислот Стойкость в смеси соляной кислоты и хлоруглеводородов — Стоек Стоек 31,0 157,1 0,025 1,30 25 31,0 152,9 0,025 1,27 25 . • 30 30 31,0 150,8 0,025 0,82 — "-. 25 . 45 45 Пульвербакелит • Свойства материала 25 \ 31,0 149,9 0,025 1,15 ,г"- - ... . 137,1 0,025 30 зо 50 52 • • . , 24 38 • ; ; 24 •; 27,4 • •• ; ':.'?/;• 12,2 31 , 31 31,0 '.. 121,2 0,025 27,1 15 15 31,0 150,0 0,025 . 18,70 _п_ _ и _ _м_ •;.'.•••.' Не стоек '•': Не с*гоек Стоек По известному способу — ; . 70 Не стоек 1357416 Редактор Н.Егорова Составитель В.Ваганов Техред М.Дидык • Корректор С.Черни Заказ 5968/23 Тираж 634 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое, Предприятие, г.Ужгород, ул.Проектная, 4
