Вогнетривкий склад для приклеювання волокнистих матеріалів

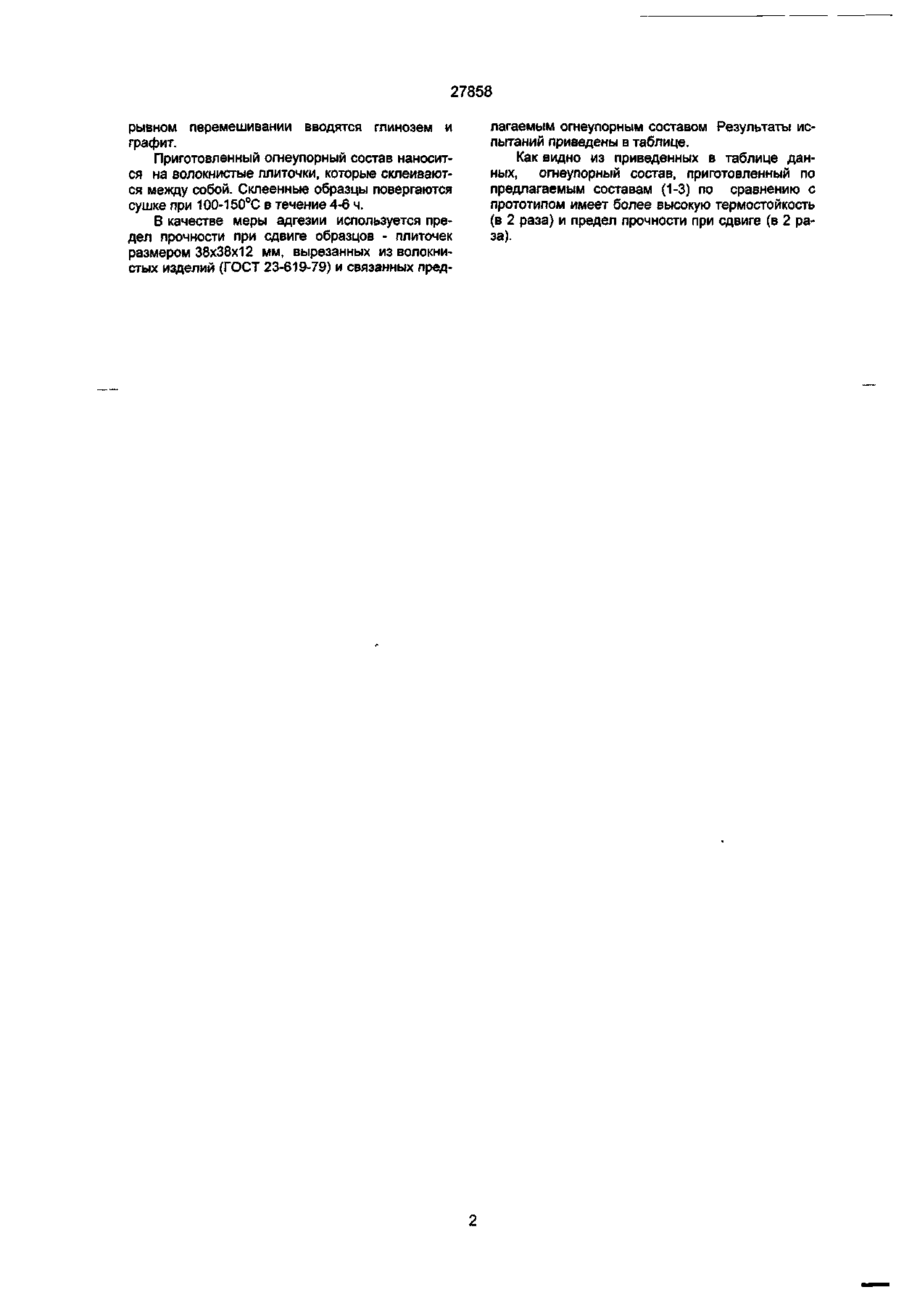

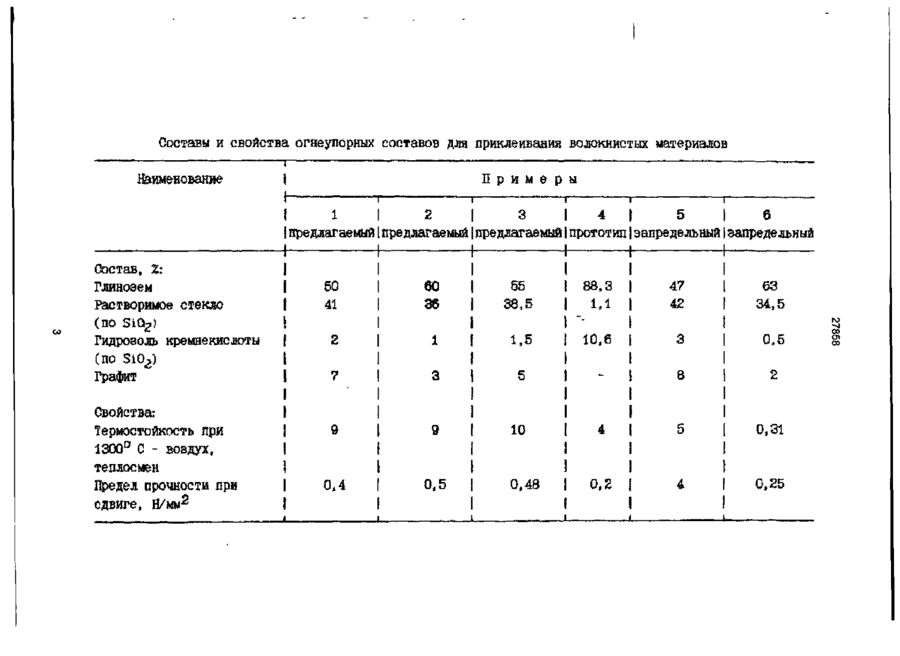

Огнеупорный состав для приклеивания волокнистых материалов включающий глинозем, растворимое стекло и гидрозоль кремнекисло-ты, отличающийся тем, что он дополнительно содержит графит при следующем соотношении компонентов, мае. %: глинозем 50-60 растворимое стекло (по БЮг) 36-41 гидрозоль кремнекислоты (по S1O2) 1-2 графит 3-7. Изобретение относится к промышленности огнеупорных материалов и может быть использовано для приклеивания волокнистых материалов между собой и к металлу при футеровках тепловых агрегатов, в том числе в теплоизоляции крышек сталеразливочных ковшей и др. агрегатах черной металлургии. Наиболее близким по технической сущности и достигаемому результату к изобретению является огнеупорный клей, включающий наполнитель 88,2-89,2 % (нарезанные и молотые волокна, их отходы, пыль, получаемая при резке легковесных огнеупоров, глинозем, молотые кварц, шамот), растворимое стекло - 1,11-1,2 % и гидрозоль кремнекислоты - 9,6-10,6 %, Клей, изготовленный по этому составу обладает также низкой адгезией - (СУ сдвига = 0,2 Н/мм2) и низкой термостойкостью - 4 теплосмены (1300°С - воздух). При изготовлении огнеупорного клея по вышеуказанному составу наблюдалось, что наполнитель плохо смачивается растворами гидрозоля кремнекислоты и растворимого стекла. От степени смачивания жидкой средой твердых частиц зависит адгезионное взаимодействие, которое в данном случае весьма слабое, что не обеспечивает прочности склеивания волокнистых материалов. из жаропрочной стали, от проведения сварочных работ, облегчить монтажные работы. Поставленная задача решается тем, что в огнеупорном составе для приклеивания волокнистых материалов, содержащем глинозем, растворимое стекло и гидрозоль кремнекислоты, согласно изобретению, дополнительно вводится графит при следующем соотношении компонентов, мае. %: 50-60 Глинозем -36-41 Растворимое стекло (по - 1-2 Гидрозоль кремнекислоты (по S1O2) - 3-7. Графит Особенностью предлагаемого огнеупорного состава для приклеивания волокнистых материалов является введение графита в указанных количествах, что способствует усилению адгезионного взаимодействия как внутри самого состава для приклеивания, так и с волокном. Дисперсные частички графита, имеющие чешуйчатое строение, равномерно распределяясь при перемешивании между частичками глинозема, растворимого стекла и гидрозоля кремнекислоты, вызывают на границе раздела фаз контактное физико-химическое взаимодействие, усиливающее сцепление состава с волокном и в конечном счете адгезию. Изобретение иллюстрируется примерами, приведенными в таблице. В лаборатории УкрНИИО были изготовлены огнеупорные составы для приклеивания волокнистых материалов по предлагаемому составу и прототипу следующим образом: в смеситель заливается расчетное количество гидрозоля кремнекислоты, растворимого стекла и при непре В основу изобретения поставлена задача создания огнеупорного состава для приклеивания волокнистых материалов, в котором дополнительное введение графита обеспечивает повышение адгезионных характеристик и термостойкости клеевого шва, вследствие чего достигается прочное сцепление волокнистых материалов при футеровке тепловых агрегатов, что позволит отказаться от применения дефицитных анкеров см О 00 ю 00 см < 27858 рывном перемешивании вводятся глинозем и графит. Приготовленный огнеупорный состав наносится на волокнистые плиточки, которые склеиваются между собой. Склеенные образцы повергаются сушке при 100-150°С в течение 4-6 ч. В качестве меры адгезии используется предел прочности при сдвиге образцов - плиточек размером 38x38x12 мм, вырезанных из волокнистых изделий (ГОСТ 23-619-79) и связанных пред лагаемым огнеупорным составом Результаты испытаний приведены в таблице. Как видно из приведенных в таблице данных, огнеупорный состав, приготовленный по предлагаемым составам (1-3) по сравнению с прототипом имеет более высокую термостойкость (в 2 раза) и предел прочности при сдвиге (в 2 раза). Составы и свойства огнеупорных составов для приклеивания волокнистых материалов Г Наименование Пример 1 і Ы \ 1 1 1 1 3 2 5 6 1 * | Итредлагаемый предлагаемый предлагаемый і прототип І запредельныйзапредельный 1 і 1 Состав, %: Глинозем Растворимое стекло (по SiQ^J Гидрозоль кремнекислоти (по 5іОг) Графит | | | I | І 1 І 50 41 55 38,5 60 36 г 1 1 1.1 1 1 88,3 | і" t 3 5 3 0,5 1 1 8 2 І 1 5 0,31 І І 1 0,2 | 1 4 0,25 і - 1 і І 1 ] ! 9 теплоемен Предел прочности при сдвиге, H / M W 2 1 | ! 0,4 63 34,5 I 10,6 і і і і Свойства: Термостойкость яря 1300° С - воздух, 47 42 ) 1.6 1 7 Т 1 10 і \ 0,48 . .L . . . і 1 1 1 І. 4 . і .. і. .... ...„ „го •-J оо ел с» 27858 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044)254-42-30,295-61-97 Підписано до друку •/& 2001 р. Формат 60x84 1 /8. Обсяг ОЛЯг обл.-вид.арк. Тираж 50 прим. Зам 34J УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
