Композиція для апретування волокнистих матеріалів

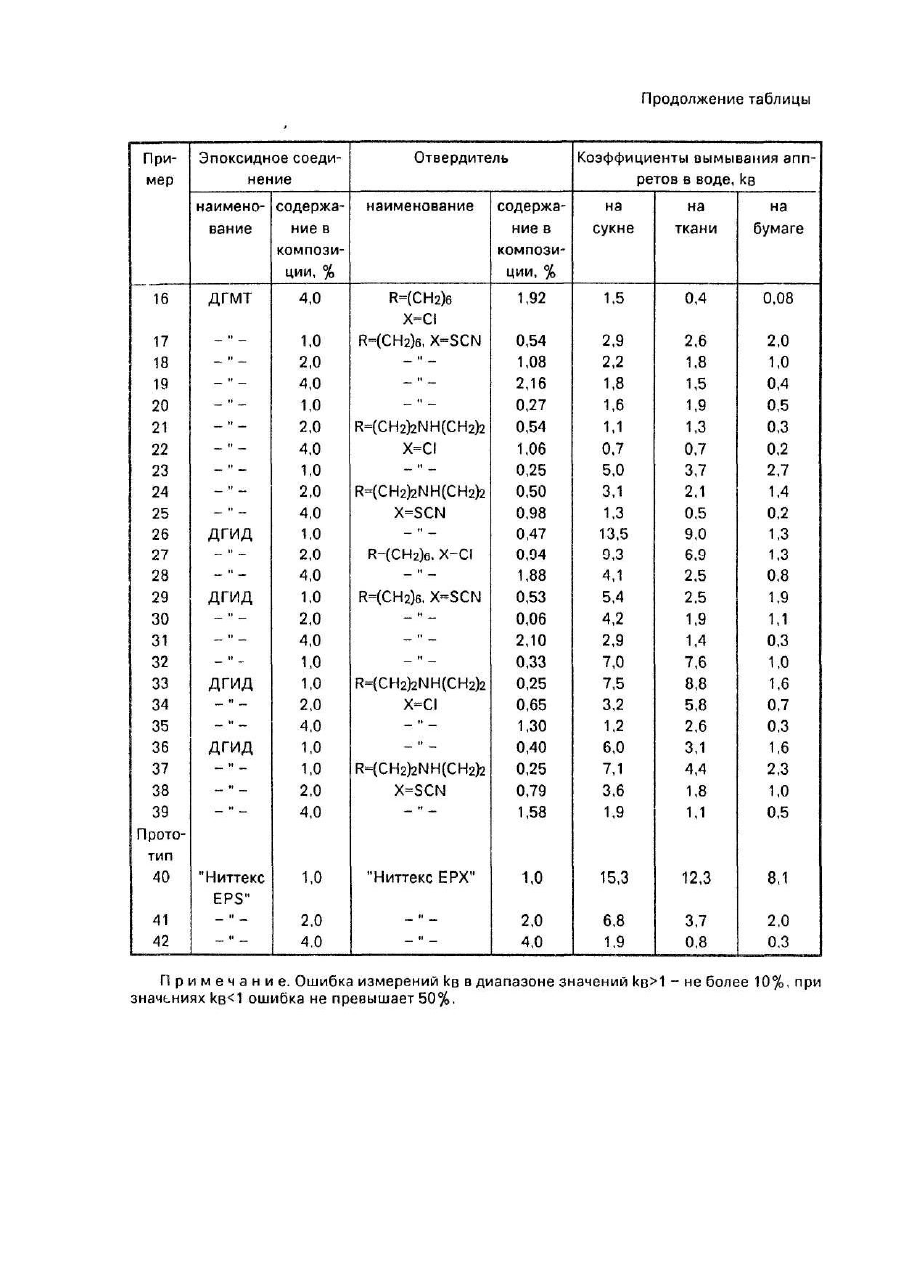

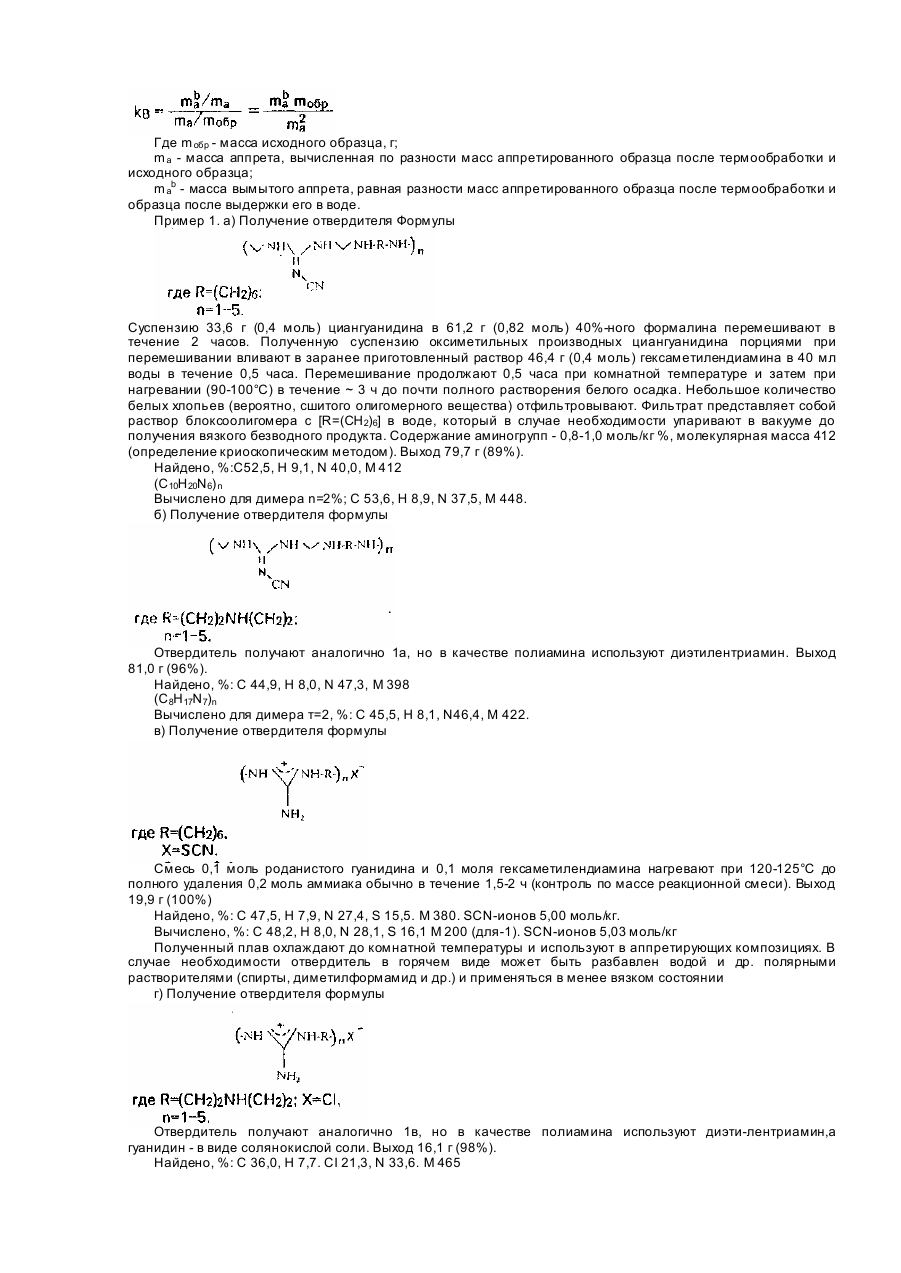

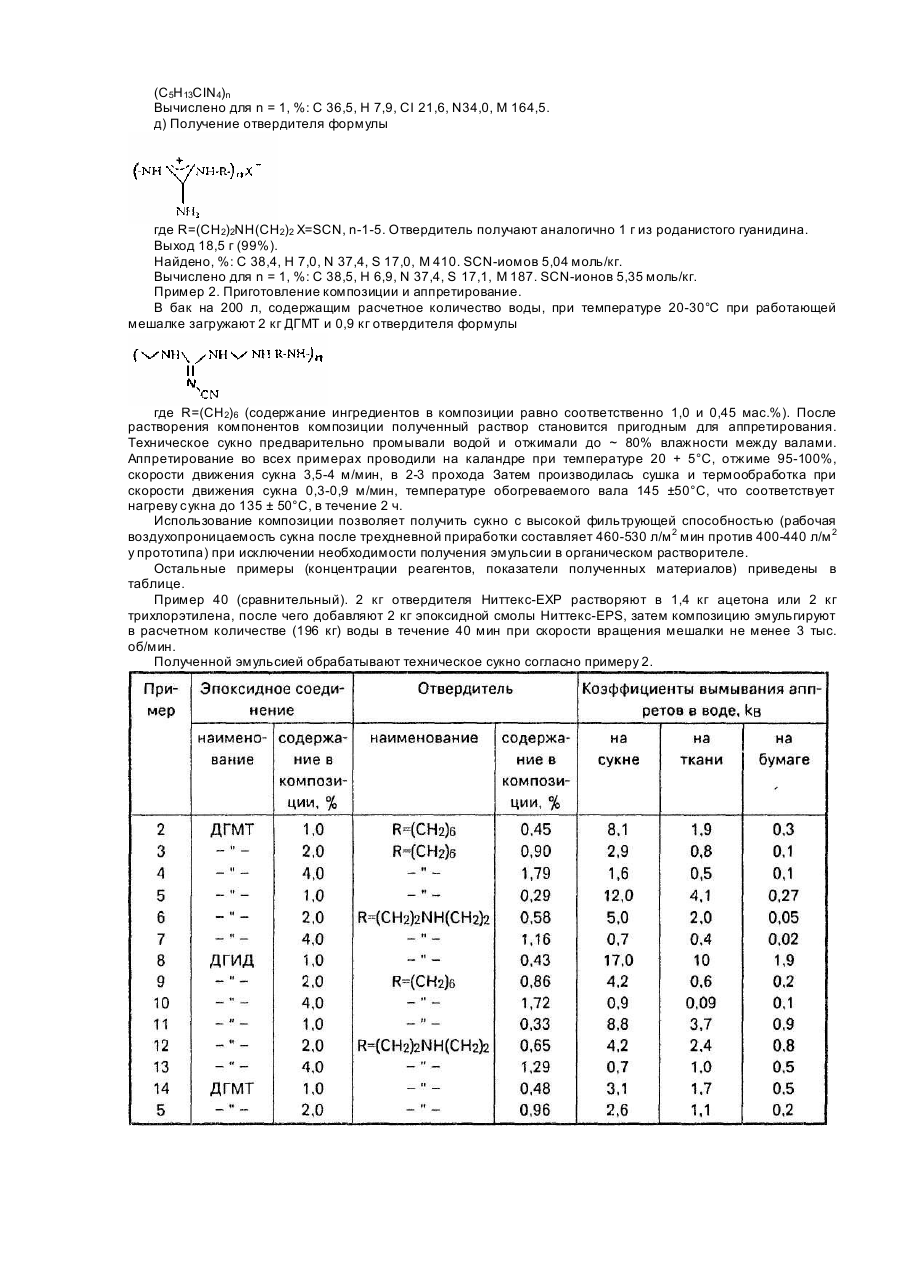

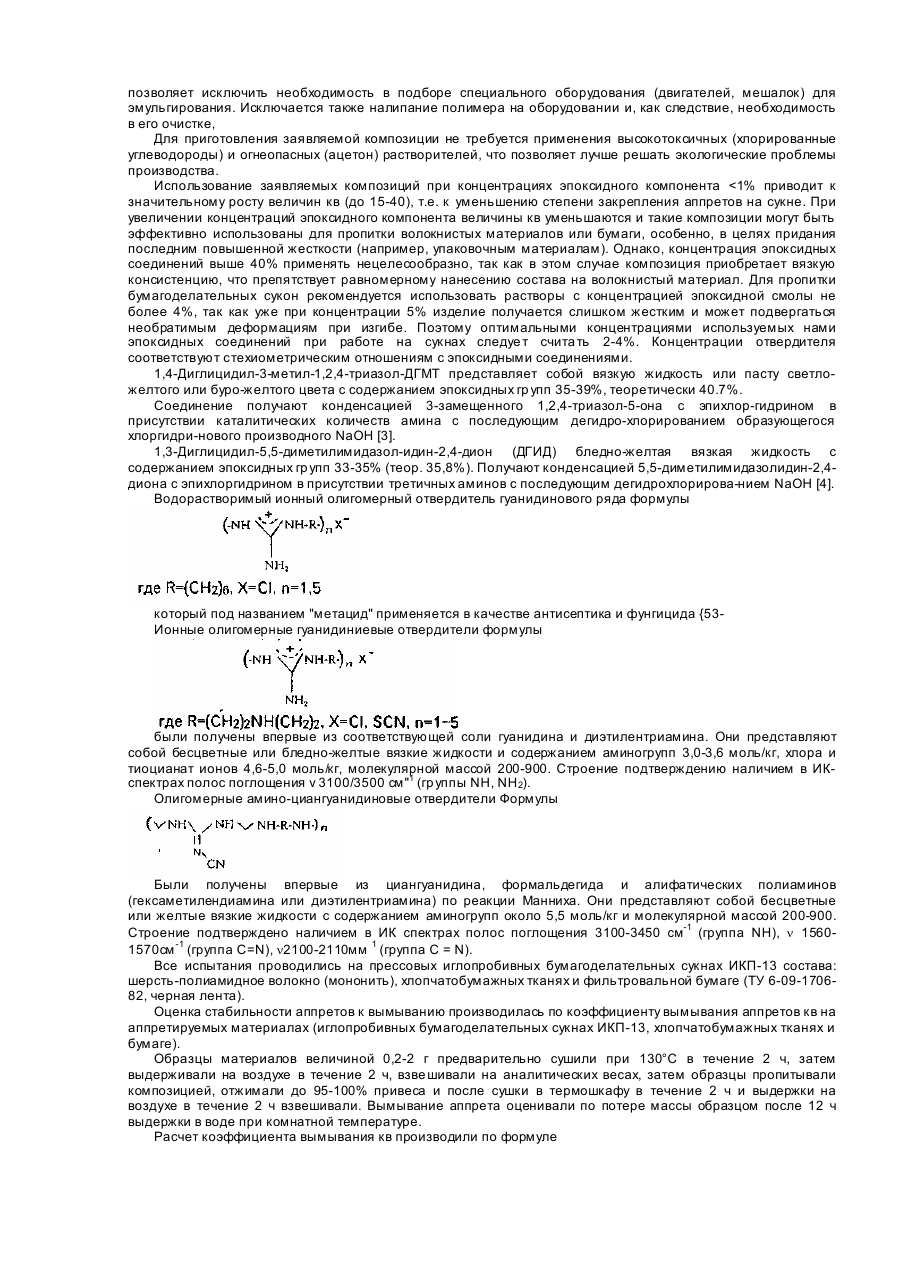

Изобретение относится к химической технологии волокнистых материалов, а именно, к композициям для аппретирования волокнистых материалов - шерстяных, хлопчатобумажных и смешанных тканей, а также бумаги и может быть использовано в производстве износоустойчивых и несминаемых текстильных материалов, в частности, сукон для бумагоделательных машин. Известна полиакриловая композиция М-1 на основе водной эмульсии полиметил-акрилата, которую используют для пропитки сукон бумагоделательных машин [1]. Однако, она увеличивает срок службы бумагоделательных сукон по сравнению с необработанным всего на 8-10%. Наиболее близкой по технической сущности и достигаемому результату является водоэмульсионная композиция на основе диглицидилового эфира бисфенола А формулы I (Ниттекс EPS) и имидазолинового отвердителя формулы II (Ниттекс ЕРХ)[2]. Где R - остаток олигомеризованных ненасыщенных жирных кислот (линолевой или линоленовой) (продукция фирмы Clba Gelgy AG). Композиция "Ниттекс" эмульгируется в воде в присутствии органических растворителей (хлорированные углеводороды, ацетон). Недостатками композиции "Ниттекс" являются невысокая устойчивость аппрета к вымыванию в воде, характеризуемая коэффициентом вымывания кв, (кв 15,5 при концентрациях компонентов 1%, 6,8-7,0 при рабочих концентрациях компонентов 2%); необходимость предварительного эмульгирования водонерастворимых компонентов в присутствии токсичных или огнеопасных растворителей (хлорированные углеводороды, ацетон); невысокая стабильность получаемых эмульсий при хранении. В основу изобретения поставлена задача создать такую композицию для аппретирования волокнистых материалов, которая, благодаря подбору компонентов, позволила бы увеличить стабильность аппретов к вымыванию в воде, отказаться от операции эмульгирования композиции. Техническим результатом изобретения является увеличение стабильности аппретов к вымыванию в воде, устранение необходимости эмульгирования компонентов композиции, исключение применения высокотоксичных и огнеопасных органических растворителей в композиции, и улучшение экологичности процесса аппретирования, увеличение фильтрующей способности аппретированных бумагоделательных.сукон. Указанный технический результат достигается тем, что композиция, включающая эпоксидную смолу, отвердитель и воду, в качестве эпоксидной смолы содержит 1,4-диглицидил-3-метил-1,2,4-триазол- 5-он или 1,3-диглицидил-5,5-диметилимидазолидин-2,4-дион, а в качестве отвердителя - водорастворимый олигомер гуанидинового ряда формул: при следующем соотношении компонентов, мас.%: Концентрация отвердителя соответствует стехиометрическому отношению эпоксидная смолаютвердитель. Между совокупностью существенных признаков заявляемого способа и достигаемым техническим результатом существует причинно-следственная связь. Использование в композиции водорастворимых эпоксидных смол гетероциклического ряда - 1,4-диглицидил-3-метил-1,2,4-триазолона-5 (ДГМТ) и 1,3диглицидил-5,5-диметилими-дазолидин-2,4-диона (ДГИД), водорастворимых олигомерных отвердителей гуанидинового ряда позволяет достичь высокий уровень устойчивости аппретов к вымыванию в воде: кв для сукон принимает значения 0,7-7,7 (см. табл.), в лучши х вариантах 0,7-2,9 при рабочих концентрациях эпоксидных компонентов 2-4%, что заметно лучше чем для композиции "Ниттекс" (кв 1,9-6,8). При этом композиция "Ниттекс" не может применяться при концентрациях существенно больше 2% из-за высокой жесткости получаемых аппретированных сукон (т.е. кв>6,8). Высокая стабильность аппретов достигается также на хлопчатобумажных тканях и бумаге. В результате аппретирования новыми композициями существенно возрастает по сравнению с прототипом фильтрующая способность сукон, что находит отражение в возрастании их. рабочей воздухопроницаемости W (после трехдневной приработки) с 400-440 до 460-530 л/м 2 мин. Последняя является одним из важнейших показателей качества сукон и увеличивается при улучшении качества аппретов. Применение водных растворов эпоксидной композиции для аппретирования текстильных материалов позволяет исключить необходимость в подборе специального оборудования (двигателей, мешалок) для эмульгирования. Исключается также налипание полимера на оборудовании и, как следствие, необходимость в его очистке, Для приготовления заявляемой композиции не требуется применения высокотоксичных (хлорированные углеводороды) и огнеопасных (ацетон) растворителей, что позволяет лучше решать экологические проблемы производства. Использование заявляемых композиций при концентрациях эпоксидного компонента
