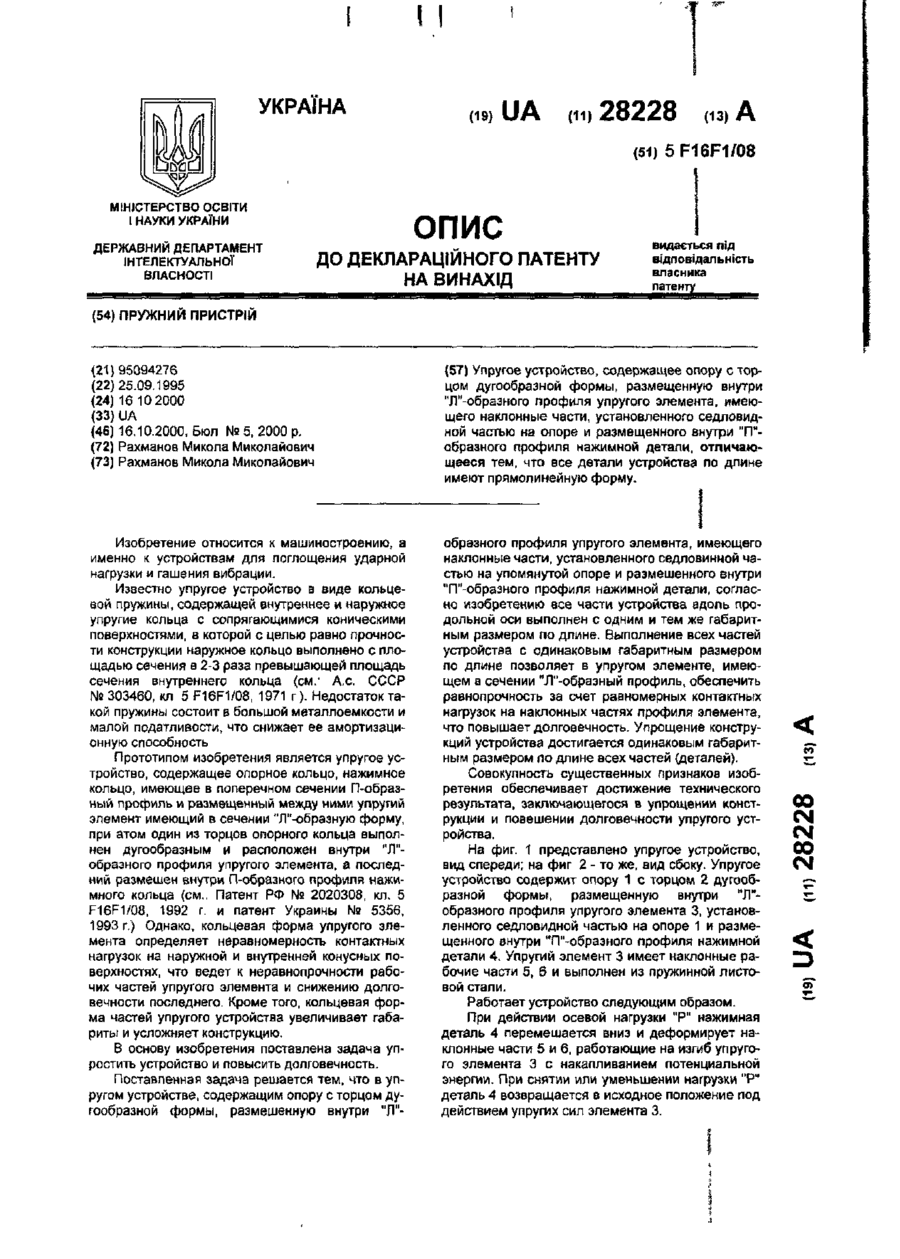

Пружний пристрій

Упругое устройство, содержащее опору с торцом дугообразной формы, размещенную внутри "Л"-образного профиля упругого элемента, имеющего наклонные части, установленного седловидной частью на опоре и размещенного внутри "П"образного профиля нажимной детали, отличающееся тем, что все детали устройства по длине имеют прямолинейную форму. Изобретение относится к машиностроению, а именно к устройствам для поглощения ударной нагрузки и гашения вибрации. Известно упругое устройство в виде кольцевой пружины, содержащей внутреннее и наружное упругие кольца с сопрягающимися коническими поверхностями, в которой с целью равно прочности конструкции наружное кольцо выполнено с площадью сечения в 2-3 раза превышающей площадь сечения внутреннего кольца (см.1 А.с. СССР № 303460, кл 5 F16F1/08, 1971 г ) . Недостаток такой пружины состоит в большой металлоемкости и малой податливости, что снижает ее амортизационную способность Прототипом изобретения является упругое устройство, содержащее опорное кольцо, нажимное кольцо, имеющее в поперечном сечении П-образный профиль и размещенный между ними упругий элемент имеющий в сечении "Л"-образную форму, при атом один из торцов опорного кольца выполнен дугообразным и расположен внутри "Л"образного профиля упругого элемента, а последний размешен внутри П-образного профиля нажимного кольца (см.. Патент РФ № 2020308, кл. 5 F16F1/08, 1992 г. и патент Украины № 5356, 1993 г.) Однако, кольцевая форма упругого элемента определяет неравномерность контактных нагрузок на наружной и внутренней конусных поверхностях, что ведет к неравнопрочности рабочих частей упругого элемента и снижению долговечности последнего. Кроме того, кольцевая форма частей упругого устройства увеличивает габариты и усложняет конструкцию. образного профиля упругого элемента, имеющего наклонные части, установленного седловинной частью на упомянутой опоре и размешенного внутри "П"-обраэного профиля нажимной детали, согласно изобретению все части устройства вдоль продольной оси выполнен с одним и тем же габаритным размером по длине. Выполнение всех частей устройства с одинаковым габаритным размером по длине позволяет в упругом элементе, имеющем в сечении "Л"-образный профиль, обеспечить равнопрочность за счет равномерных контактных нагрузок на наклонных частях профиля элемента, что повышает долговечность. Упрощение конструкций устройства достигается одинаковым габаритным размером по длине всех частей (деталей). В основу изобретения поставлена задача упростить устройство и повысить долговечность. Поставленная задача решается тем, что в упругом устройстве, содержащим опору с торцом дугообразной формы, размешенную внутри "Л" Совокупность существенных признаков изобретения обеспечивает достижение технического результата, заключающегося в упрощении конструкции и повешении долговечности упругого устройства. На фиг. 1 представлено упругое устройство, вид спереди; на фиг 2 - то же, вид сбоку. Упругое устройство содержит опору 1 с торцом 2 дугообразной формы, размещенную внутри "Л"образного профиля упругого элемента 3, установленного седловидной частью на опоре 1 и размещенного внутри "П"-образного профиля нажимной детали 4. Упругий элемент 3 имеет наклонные рабочие части 5, 6 и выполнен из пружинной листовой стали. Работает устройство следующим образом. При действии осевой нагрузки "Р" нажимная деталь 4 перемешается вниз и деформирует наклонные части 5 и 6, работающие на изгиб упругого элемента 3 с накапливанием потенциальной энергии. При снятии или уменьшении нагрузки "Р" деталь 4 возвращается в исходное положение под действием упругих сил элемента 3. оэ см см 00 см 28228 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку Ьі 91 2002, р Формат 60x84 1/8 Обсяг {7, JJL обл -вид арк Тираж 34 прим Зам $fff УкріНТЕї, 03680, Кит-39 МСП, вул Горького, 180 (044) 268-25-22
