Рама механізму для встановлення колоди у деревообробний верстат

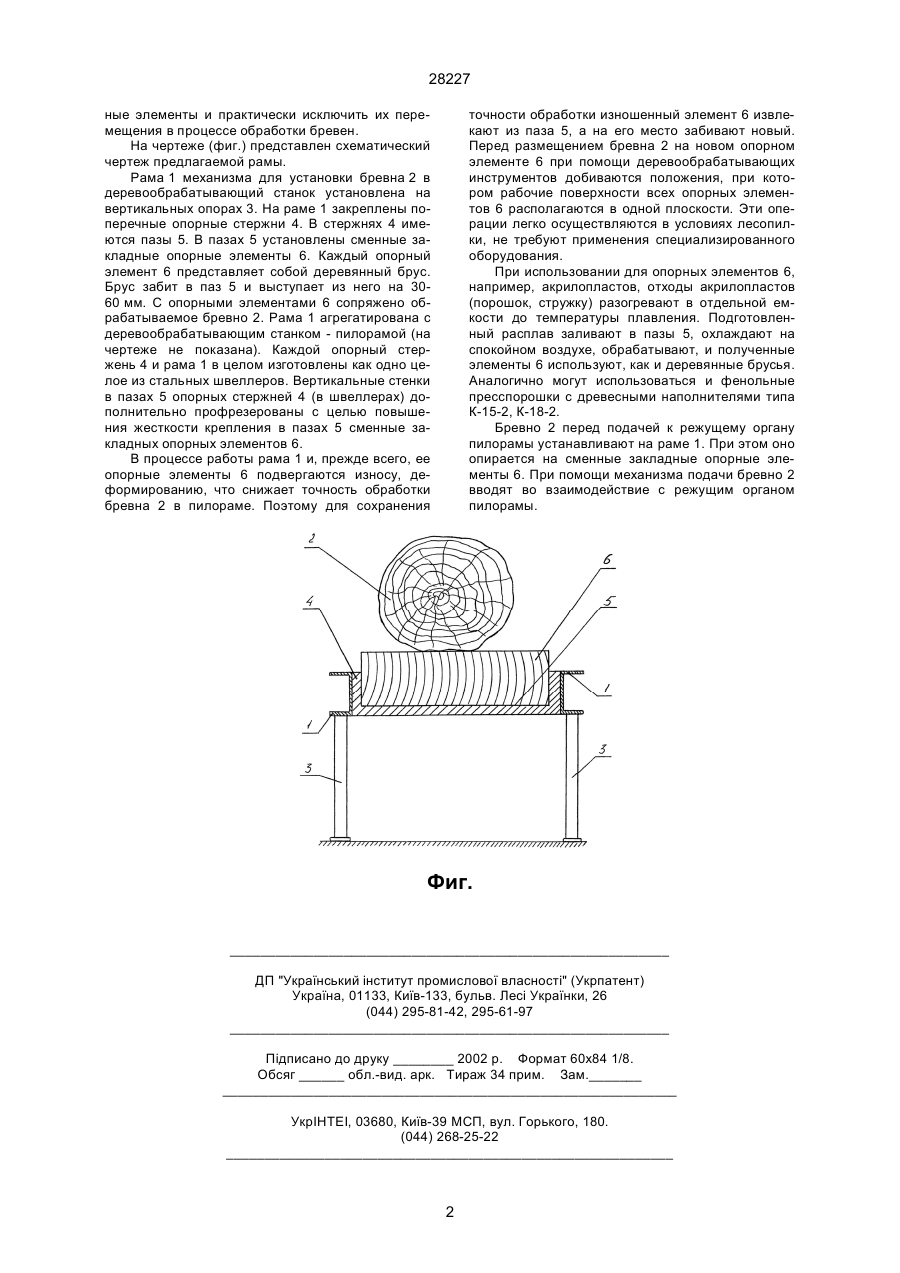

Рама механизма для установки бревна в деревообрабатывающий станок, содержащая жесткую прямоугольную конструкцию, в которой закреплены поперечные опорные стержни, отличающаяся тем, что в поперечных опорных стержнях выполнены пазы, в которых закреплены сменные закладные опорные элементы, изготовленные из легко обрабатываемого материала, например, из дерева, предназначенные для сопряжения с ними обрабатываемого бревна. (19) (21) 95094180 (22) 18.09.1995 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Марічев Юрій Володимирович (73) УКРАЇНСЬКО-КАНАДСЬКЕ СПІЛЬНЕ ПІДПРИЄМСТВО "ТЕОЛТА-К" 28227 ные элементы и практически исключить их перемещения в процессе обработки бревен. На чертеже (фиг.) представлен схематический чертеж предлагаемой рамы. Рама 1 механизма для установки бревна 2 в деревообрабатывающий станок установлена на вертикальных опорах 3. На раме 1 закреплены поперечные опорные стержни 4. В стержнях 4 имеются пазы 5. В пазах 5 установлены сменные закладные опорные элементы 6. Каждый опорный элемент 6 представляет собой деревянный брус. Брус забит в паз 5 и выступает из него на 3060 мм. С опорными элементами 6 сопряжено обрабатываемое бревно 2. Рама 1 агрегатирована с деревообрабатывающим станком - пилорамой (на чертеже не показана). Каждой опорный стержень 4 и рама 1 в целом изготовлены как одно целое из стальных швеллеров. Вертикальные стенки в пазах 5 опорных стержней 4 (в швеллерах) дополнительно профрезерованы с целью повышения жесткости крепления в пазах 5 сменные закладных опорных элементов 6. В процессе работы рама 1 и, прежде всего, ее опорные элементы 6 подвергаются износу, деформированию, что снижает точность обработки бревна 2 в пилораме. Поэтому для сохранения точности обработки изношенный элемент 6 извлекают из паза 5, а на его место забивают новый. Перед размещением бревна 2 на новом опорном элементе 6 при помощи деревообрабатывающих инструментов добиваются положения, при котором рабочие поверхности всех опорных элементов 6 располагаются в одной плоскости. Эти операции легко осуществляются в условиях лесопилки, не требуют применения специализированного оборудования. При использовании для опорных элементов 6, например, акрилопластов, отходы акрилопластов (порошок, стружку) разогревают в отдельной емкости до температуры плавления. Подготовленный расплав заливают в пазы 5, охлаждают на спокойном воздухе, обрабатывают, и полученные элементы 6 используют, как и деревянные брусья. Аналогично могут использоваться и фенольные пресспорошки с древесными наполнителями типа К-15-2, К-18-2. Бревно 2 перед подачей к режущему органу пилорамы устанавливают на раме 1. При этом оно опирается на сменные закладные опорные элементы 6. При помощи механизма подачи бревно 2 вводят во взаимодействие с режущим органом пилорамы. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
