Пристрій для визначення купчастості бою гладкоствольної стрілецької зброї

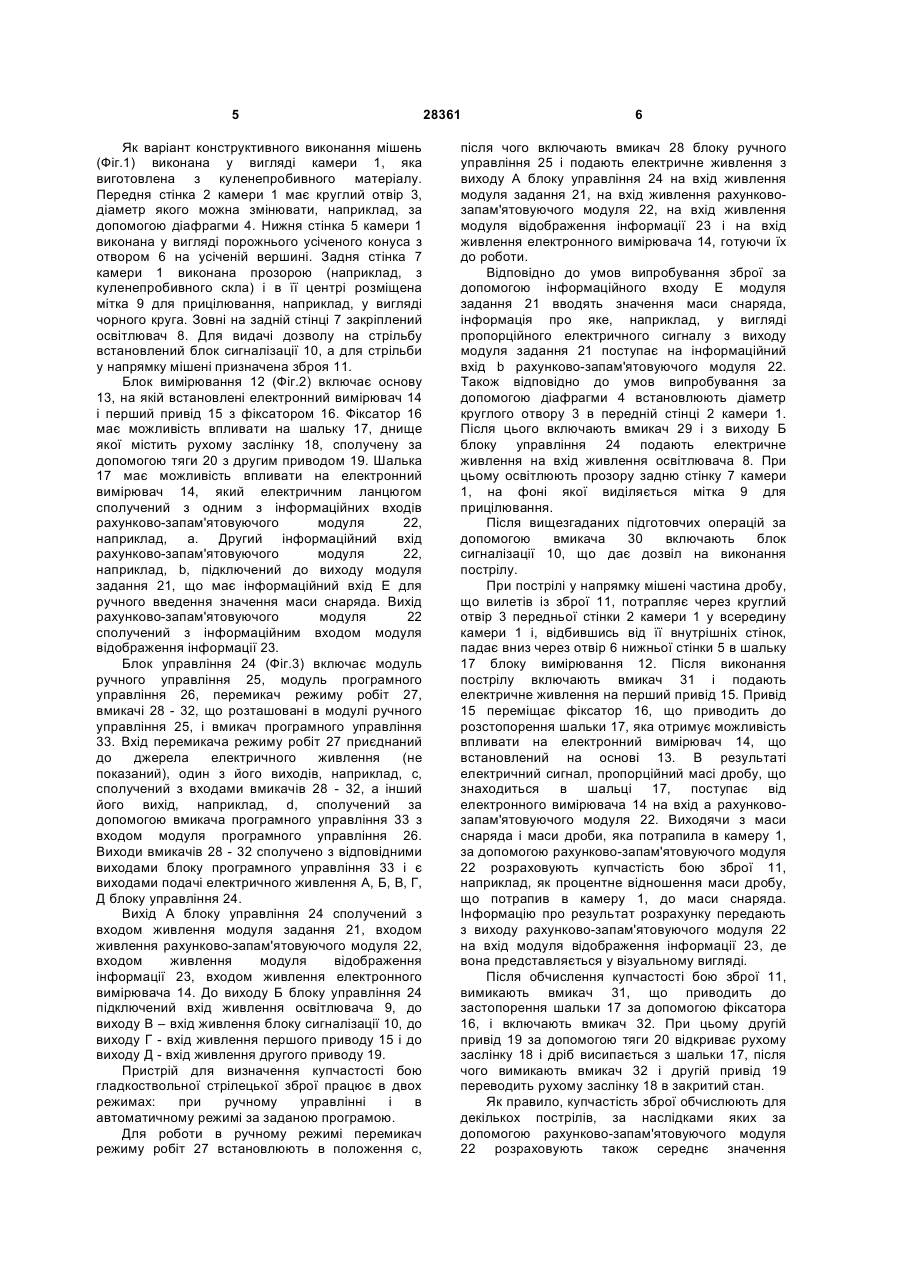

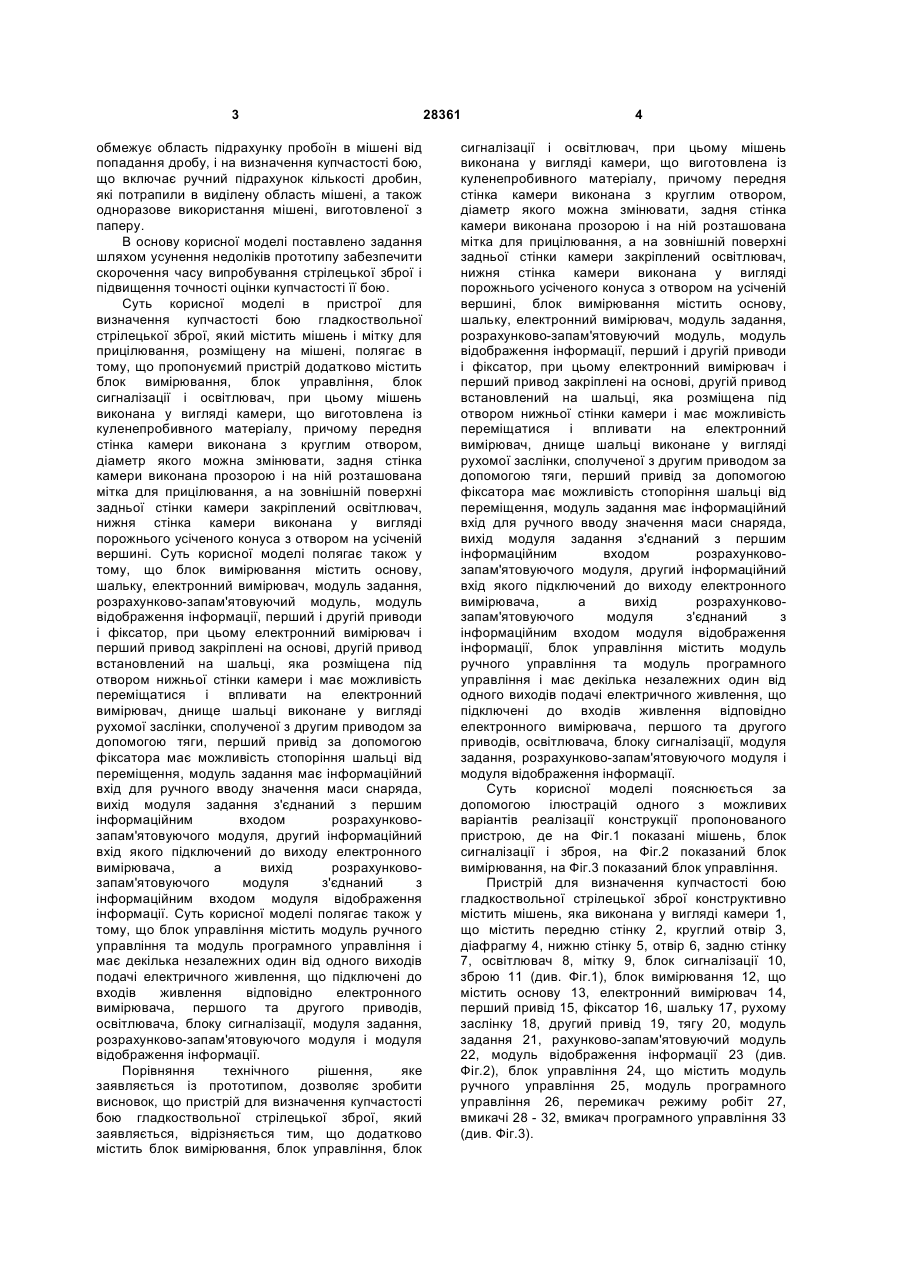

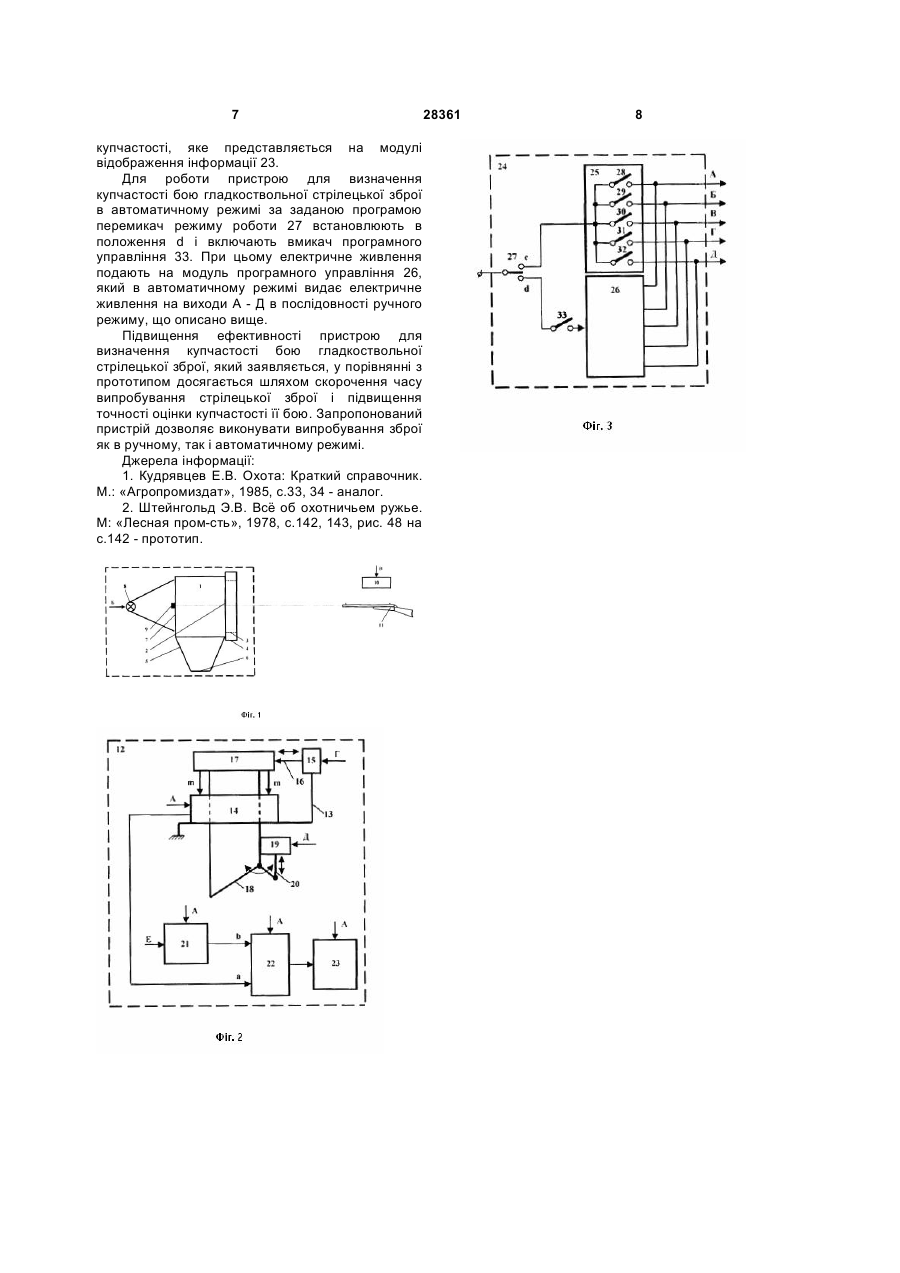

1. Пристрій для визначення купчастості бою гладкоствольної стрілецької зброї, який містить мішень і мітку для прицілювання, розміщену на мішені, який відрізняється тим, що додатково містить блок вимірювання, блок керування, блок сигналізації і освітлювач, при цьому мішень виконана у вигляді камери, що виготовлена із куленепробивного матеріалу, причому передня стінка камери виконана з круглим отвором, діаметр якого можна змінювати, задня стінка камери виконана прозорою і на ній розташована мітка для прицілювання, а на зовнішній поверхні задньої стінки камери закріплений освітлювач, нижня стінка камери виконана у вигляді порожнистого зрізаного конуса з отвором на зрізаній вершині. 2. Пристрій для визначення купчастості бою гладкоствольної стрілецької зброї за п. 1, який відрізняється тим, що блок вимірювання містить основу, шальку, електронний вимірювач, модуль задання, розрахунково-запам'ятовуючий модуль, U 2 (19) 1 3 обмежує область підрахунку пробоїн в мішені від попадання дробу, і на визначення купчастості бою, що включає ручний підрахунок кількості дробин, які потрапили в виділену область мішені, а також одноразове використання мішені, виготовленої з паперу. В основу корисної моделі поставлено задання шляхом усунення недоліків прототипу забезпечити скорочення часу випробування стрілецької зброї і підвищення точності оцінки купчастості її бою. Суть корисної моделі в пристрої для визначення купчастості бою гладкоствольної стрілецької зброї, який містить мішень і мітку для прицілювання, розміщену на мішені, полягає в тому, що пропонуємий пристрій додатково містить блок вимірювання, блок управління, блок сигналізації і освітлювач, при цьому мішень виконана у вигляді камери, що виготовлена із куленепробивного матеріалу, причому передня стінка камери виконана з круглим отвором, діаметр якого можна змінювати, задня стінка камери виконана прозорою і на ній розташована мітка для прицілювання, а на зовнішній поверхні задньої стінки камери закріплений освітлювач, нижня стінка камери виконана у вигляді порожнього усіченого конуса з отвором на усіченій вершині. Суть корисної моделі полягає також у тому, що блок вимірювання містить основу, шальку, електронний вимірювач, модуль задання, розрахунково-запам'ятовуючий модуль, модуль відображення інформації, перший і другій приводи і фіксатор, при цьому електронний вимірювач і перший привод закріплені на основі, другій привод встановлений на шальці, яка розміщена під отвором нижньої стінки камери і має можливість переміщатися і впливати на електронний вимірювач, днище шальці виконане у вигляді рухомої заслінки, сполученої з другим приводом за допомогою тяги, перший привід за допомогою фіксатора має можливість стопоріння шальці від переміщення, модуль задання має інформаційний вхід для ручного вводу значення маси снаряда, вихід модуля задання з'єднаний з першим інформаційним входом розрахунковозапам'ятовуючого модуля, другий інформаційний вхід якого підключений до виходу електронного вимірювача, а вихід розрахунковозапам'ятовуючого модуля з'єднаний з інформаційним входом модуля відображення інформації. Суть корисної моделі полягає також у тому, що блок управління містить модуль ручного управління та модуль програмного управління і має декілька незалежних один від одного виходів подачі електричного живлення, що підключені до входів живлення відповідно електронного вимірювача, першого та другого приводів, освітлювача, блоку сигналізації, модуля задання, розрахунково-запам'ятовуючого модуля і модуля відображення інформації. Порівняння технічного рішення, яке заявляється із прототипом, дозволяє зробити висновок, що пристрій для визначення купчастості бою гладкоствольної стрілецької зброї, який заявляється, відрізняється тим, що додатково містить блок вимірювання, блок управління, блок 28361 4 сигналізації і освітлювач, при цьому мішень виконана у вигляді камери, що виготовлена із куленепробивного матеріалу, причому передня стінка камери виконана з круглим отвором, діаметр якого можна змінювати, задня стінка камери виконана прозорою і на ній розташована мітка для прицілювання, а на зовнішній поверхні задньої стінки камери закріплений освітлювач, нижня стінка камери виконана у вигляді порожнього усіченого конуса з отвором на усіченій вершині, блок вимірювання містить основу, шальку, електронний вимірювач, модуль задання, розрахунково-запам'ятовуючий модуль, модуль відображення інформації, перший і другій приводи і фіксатор, при цьому електронний вимірювач і перший привод закріплені на основі, другій привод встановлений на шальці, яка розміщена під отвором нижньої стінки камери і має можливість переміщатися і впливати на електронний вимірювач, днище шальці виконане у вигляді рухомої заслінки, сполученої з другим приводом за допомогою тяги, перший привід за допомогою фіксатора має можливість стопоріння шальці від переміщення, модуль задання має інформаційний вхід для ручного вводу значення маси снаряда, вихід модуля задання з'єднаний з першим інформаційним входом розрахунковозапам'ятовуючого модуля, другий інформаційний вхід якого підключений до виходу електронного вимірювача, а вихід розрахунковозапам'ятовуючого модуля з'єднаний з інформаційним входом модуля відображення інформації, блок управління містить модуль ручного управління та модуль програмного управління і має декілька незалежних один від одного виходів подачі електричного живлення, що підключені до входів живлення відповідно електронного вимірювача, першого та другого приводів, освітлювача, блоку сигналізації, модуля задання, розрахунково-запам'ятовуючого модуля і модуля відображення інформації. Суть корисної моделі пояснюється за допомогою ілюстрацій одного з можливих варіантів реалізації конструкції пропонованого пристрою, де на Фіг.1 показані мішень, блок сигналізації і зброя, на Фіг.2 показаний блок вимірювання, на Фіг.3 показаний блок управління. Пристрій для визначення купчастості бою гладкоствольної стрілецької зброї конструктивно містить мішень, яка виконана у вигляді камери 1, що містить передню стінку 2, круглий отвір 3, діафрагму 4, нижню стінку 5, отвір 6, задню стінку 7, освітлювач 8, мітку 9, блок сигналізації 10, зброю 11 (див. Фіг.1), блок вимірювання 12, що містить основу 13, електронний вимірювач 14, перший привід 15, фіксатор 16, шальку 17, рухому заслінку 18, другий привід 19, тягу 20, модуль задання 21, рахунково-запам'ятовуючий модуль 22, модуль відображення інформації 23 (див. Фіг.2), блок управління 24, що містить модуль ручного управління 25, модуль програмного управління 26, перемикач режиму робіт 27, вмикачі 28 - 32, вмикач програмного управління 33 (див. Фіг.3). 5 Як варіант конструктивного виконання мішень (Фіг.1) виконана у вигляді камери 1, яка виготовлена з куленепробивного матеріалу. Передня стінка 2 камери 1 має круглий отвір 3, діаметр якого можна змінювати, наприклад, за допомогою діафрагми 4. Нижня стінка 5 камери 1 виконана у вигляді порожнього усіченого конуса з отвором 6 на усіченій вершині. Задня стінка 7 камери 1 виконана прозорою (наприклад, з куленепробивного скла) і в її центрі розміщена мітка 9 для прицілювання, наприклад, у вигляді чорного круга. Зовні на задній стінці 7 закріплений освітлювач 8. Для видачі дозволу на стрільбу встановлений блок сигналізації 10, а для стрільби у напрямку мішені призначена зброя 11. Блок вимірювання 12 (Фіг.2) включає основу 13, на якій встановлені електронний вимірювач 14 і перший привід 15 з фіксатором 16. Фіксатор 16 має можливість впливати на шальку 17, днище якої містить рухому заслінку 18, сполучену за допомогою тяги 20 з другим приводом 19. Шалька 17 має можливість впливати на електронний вимірювач 14, який електричним ланцюгом сполучений з одним з інформаційних входів рахунково-запам'ятовуючого модуля 22, наприклад, а. Другий інформаційний вхід рахунково-запам'ятовуючого модуля 22, наприклад, b, підключений до виходу модуля задання 21, що має інформаційний вхід Е для ручного введення значення маси снаряда. Вихід рахунково-запам'ятовуючого модуля 22 сполучений з інформаційним входом модуля відображення інформації 23. Блок управління 24 (Фіг.3) включає модуль ручного управління 25, модуль програмного управління 26, перемикач режиму робіт 27, вмикачі 28 - 32, що розташовані в модулі ручного управління 25, і вмикач програмного управління 33. Вхід перемикача режиму робіт 27 приєднаний до джерела електричного живлення (не показаний), один з його виходів, наприклад, с, сполучений з входами вмикачів 28 - 32, а інший його вихід, наприклад, d, сполучений за допомогою вмикача програмного управління 33 з входом модуля програмного управління 26. Виходи вмикачів 28 - 32 сполучено з відповідними виходами блоку програмного управління 33 і є виходами подачі електричного живлення А, Б, В, Г, Д блоку управління 24. Вихід А блоку управління 24 сполучений з входом живлення модуля задання 21, входом живлення рахунково-запам'ятовуючого модуля 22, входом живлення модуля відображення інформації 23, входом живлення електронного вимірювача 14. До виходу Б блоку управління 24 підключений вхід живлення освітлювача 9, до виходу В – вхід живлення блоку сигналізації 10, до виходу Г - вхід живлення першого приводу 15 і до виходу Д - вхід живлення другого приводу 19. Пристрій для визначення купчастості бою гладкоствольної стрілецької зброї працює в двох режимах: при ручному управлінні і в автоматичному режимі за заданою програмою. Для роботи в ручному режимі перемикач режиму робіт 27 встановлюють в положення с, 28361 6 після чого включають вмикач 28 блоку ручного управління 25 і подають електричне живлення з виходу А блоку управління 24 на вхід живлення модуля задання 21, на вхід живлення рахунковозапам'ятовуючого модуля 22, на вхід живлення модуля відображення інформації 23 і на вхід живлення електронного вимірювача 14, готуючи їх до роботи. Відповідно до умов випробування зброї за допомогою інформаційного входу Е модуля задання 21 вводять значення маси снаряда, інформація про яке, наприклад, у вигляді пропорційного електричного сигналу з виходу модуля задання 21 поступає на інформаційний вхід b рахунково-запам'ятовуючого модуля 22. Також відповідно до умов випробування за допомогою діафрагми 4 встановлюють діаметр круглого отвору 3 в передній стінці 2 камери 1. Після цього включають вмикач 29 і з виходу Б блоку управління 24 подають електричне живлення на вхід живлення освітлювача 8. При цьому освітлюють прозору задню стінку 7 камери 1, на фоні якої виділяється мітка 9 для прицілювання. Після вищезгаданих підготовчих операцій за допомогою вмикача 30 включають блок сигналізації 10, що дає дозвіл на виконання пострілу. При пострілі у напрямку мішені частина дробу, що вилетів із зброї 11, потрапляє через круглий отвір 3 передньої стінки 2 камери 1 у всередину камери 1 і, відбившись від її внутрішніх стінок, падає вниз через отвір 6 нижньої стінки 5 в шальку 17 блоку вимірювання 12. Після виконання пострілу включають вмикач 31 і подають електричне живлення на перший привід 15. Привід 15 переміщає фіксатор 16, що приводить до розстопорення шальки 17, яка отримує можливість впливати на електронний вимірювач 14, що встановлений на основі 13. В результаті електричний сигнал, пропорційний масі дробу, що знаходиться в шальці 17, поступає від електронного вимірювача 14 на вхід а рахунковозапам'ятовуючого модуля 22. Виходячи з маси снаряда і маси дроби, яка потрапила в камеру 1, за допомогою рахунково-запам'ятовуючого модуля 22 розраховують купчастість бою зброї 11, наприклад, як процентне відношення маси дробу, що потрапив в камеру 1, до маси снаряда. Інформацію про результат розрахунку передають з виходу рахунково-запам'ятовуючого модуля 22 на вхід модуля відображення інформації 23, де вона представляється у візуальному вигляді. Після обчислення купчастості бою зброї 11, вимикають вмикач 31, що приводить до застопорення шальки 17 за допомогою фіксатора 16, і включають вмикач 32. При цьому другій привід 19 за допомогою тяги 20 відкриває рухому заслінку 18 і дріб висипається з шальки 17, після чого вимикають вмикач 32 і другій привід 19 переводить рухому заслінку 18 в закритий стан. Як правило, купчастість зброї обчислюють для декількох пострілів, за наслідками яких за допомогою рахунково-запам'ятовуючого модуля 22 розраховують також середнє значення 7 купчастості, яке представляється на модулі відображення інформації 23. Для роботи пристрою для визначення купчастості бою гладкоствольної стрілецької зброї в автоматичному режимі за заданою програмою перемикач режиму роботи 27 встановлюють в положення d і включають вмикач програмного управління 33. При цьому електричне живлення подають на модуль програмного управління 26, який в автоматичному режимі видає електричне живлення на виходи А - Д в послідовності ручного режиму, що описано вище. Підвищення ефективності пристрою для визначення купчастості бою гладкоствольної стрілецької зброї, який заявляється, у порівнянні з прототипом досягається шляхом скорочення часу випробування стрілецької зброї і підвищення точності оцінки купчастості її бою. Запропонований пристрій дозволяє виконувати випробування зброї як в ручному, так і автоматичному режимі. Джерела інформації: 1. Кудрявцев Е.В. Охота: Краткий справочник. М.: «Агропромиздат», 1985, с.33, 34 - аналог. 2. Штейнгольд Э.В. Всё об охотничьем ружье. М: «Лесная пром-сть», 1978, с.142, 143, рис. 48 на с.142 - прототип. 28361 8
