Охолоджувач-кристалізатор

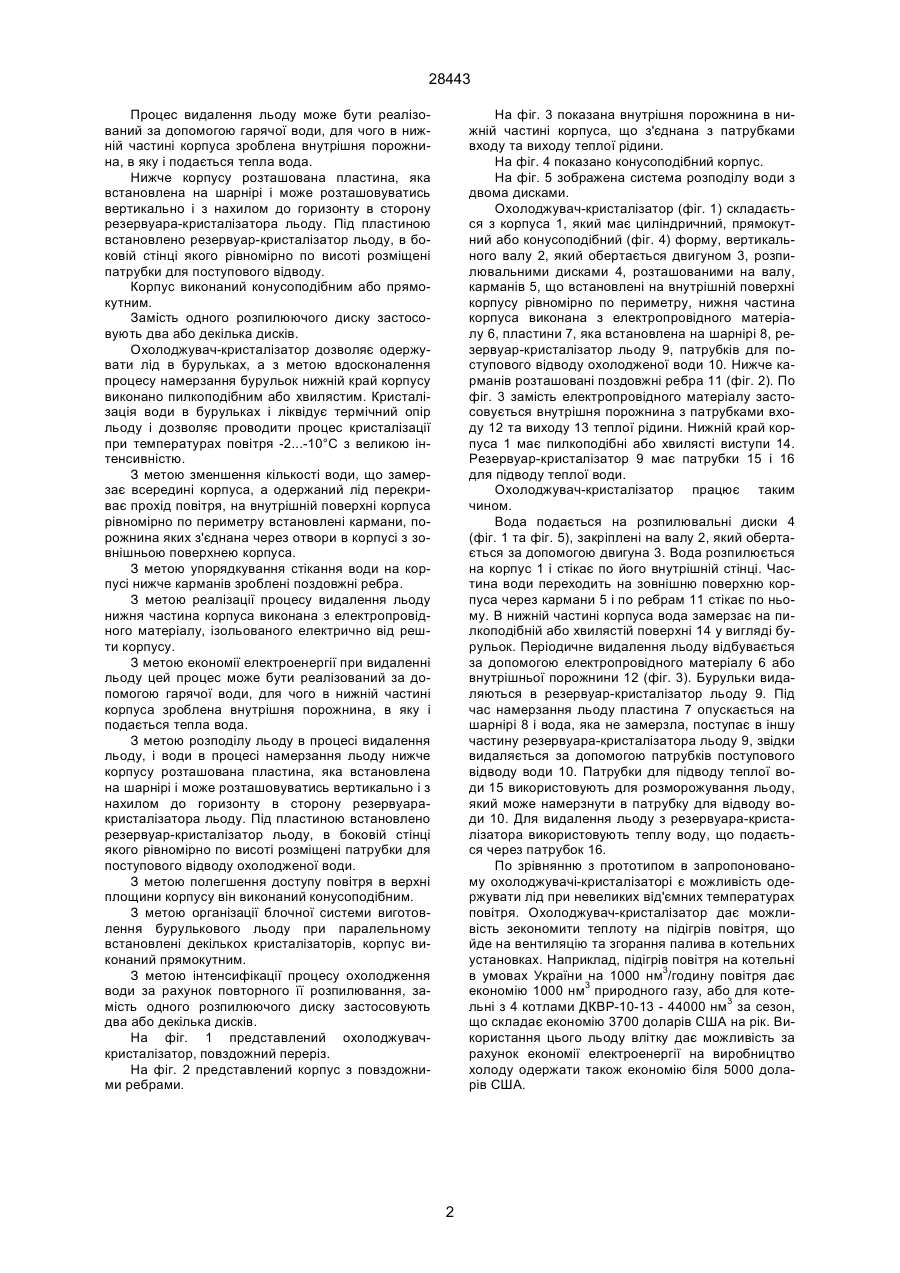

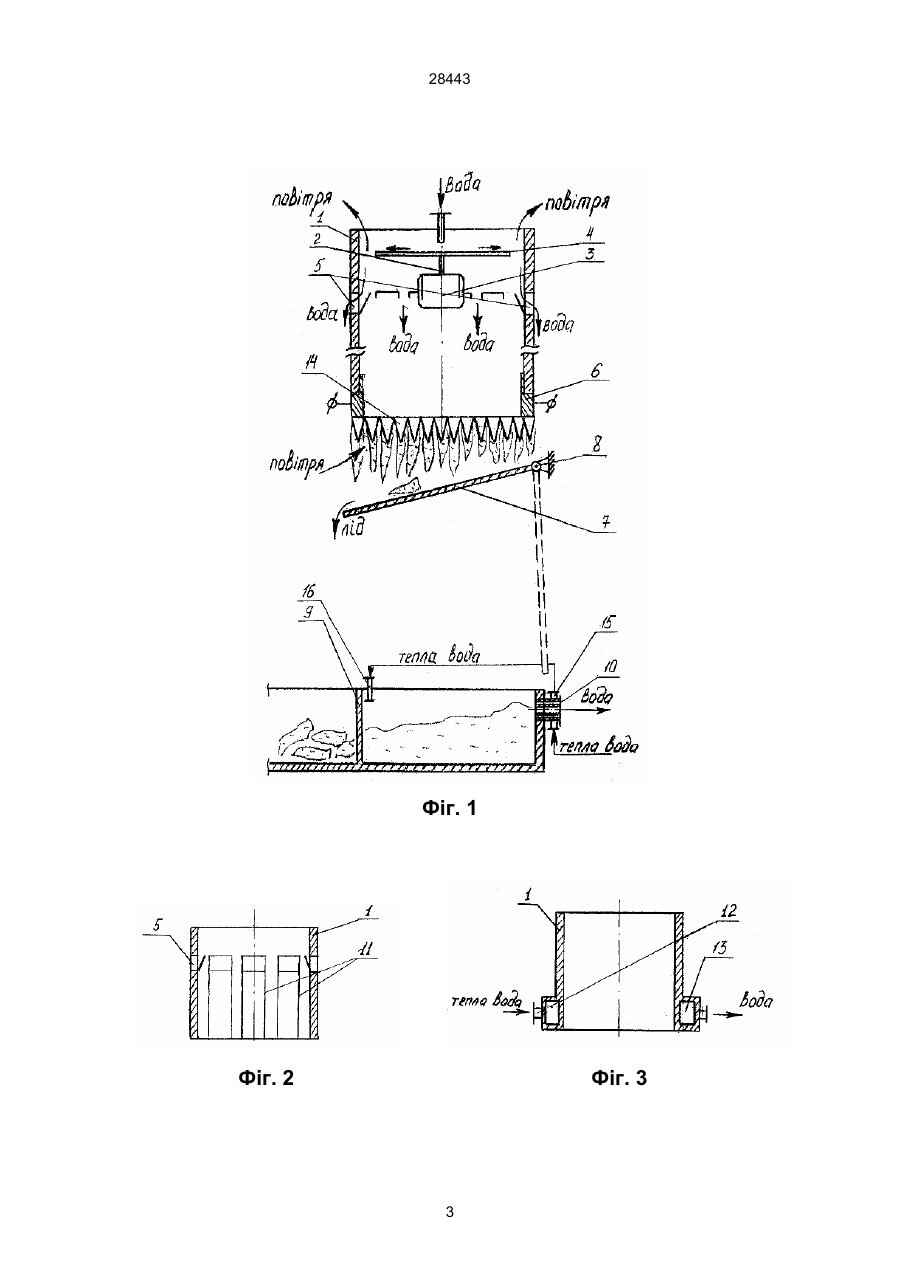

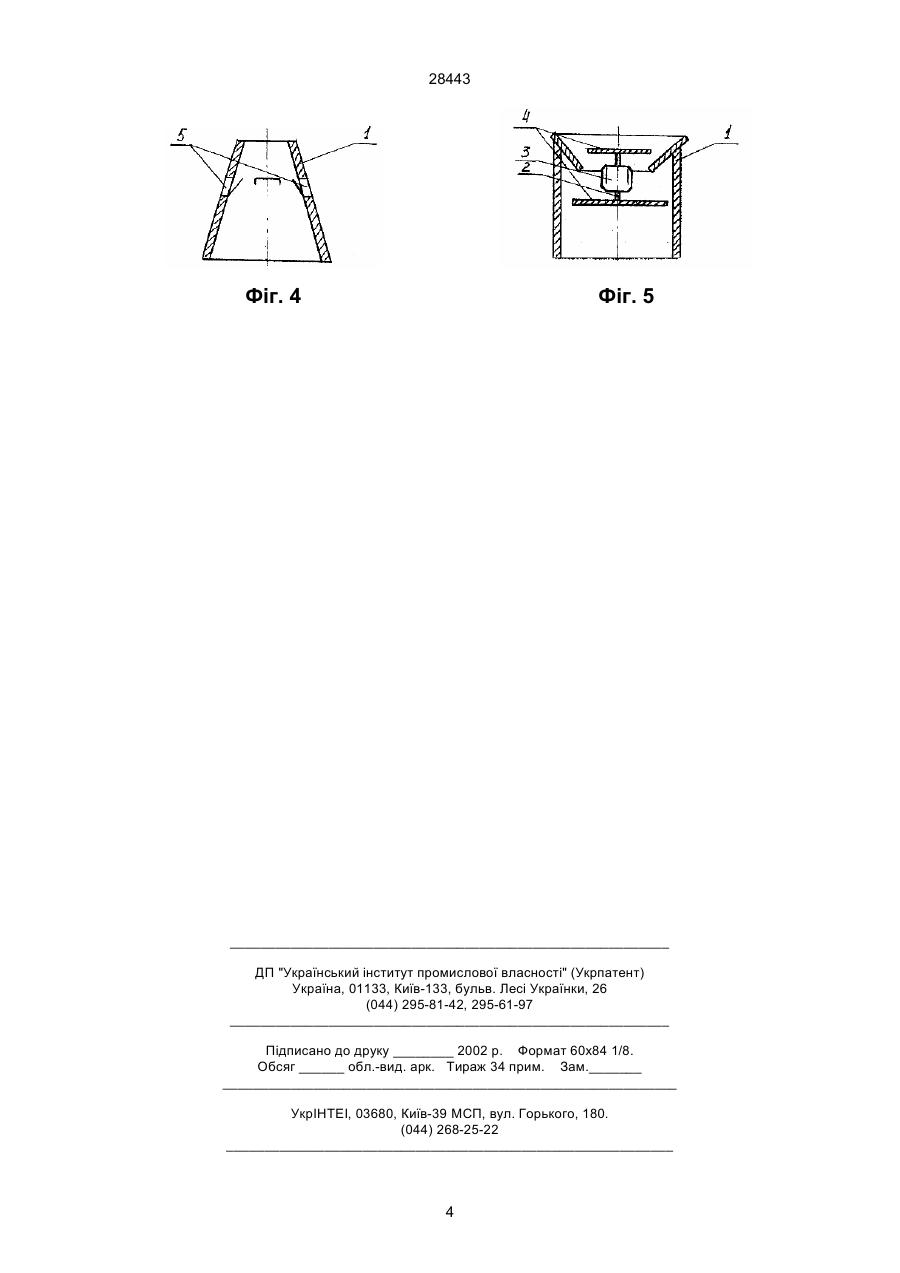

1. Охолоджувач-кристалізатор, що має вертикальний вал з розміщеними на ньому розпилювальними дисками, розташованими в нерухомому циліндричному корпусі, який відрізняється тим, що нижній край корпуса виконаний пилкоподібним або хвилястим. 2. Охолоджувач-кристалізатор по п. 1, який відрізняється тим, що на внутрішній поверхні корпуса рівномірно по периметру встановлені кармани, порожнина яких з'єднана через отвори в корпусі з зовнішньою поверхнею корпуса. 3. Охолоджувач-кристалізатор по п. 1 і п. 2, який відрізняється тим, що нижче карманів корпус виконано поздовжньо оребреним з внутрішньої та зовнішньої сторони. A (54) ОХОЛОДЖУВАЧ-КРИСТАЛІЗАТОР 28443 Процес видалення льоду може бути реалізований за допомогою гарячої води, для чого в нижній частині корпуса зроблена внутрішня порожнина, в яку і подається тепла вода. Нижче корпусу розташована пластина, яка встановлена на шарнірі і може розташовуватись вертикально і з нахилом до горизонту в сторону резервуара-кристалізатора льоду. Під пластиною встановлено резервуар-кристалізатор льоду, в боковій стінці якого рівномірно по висоті розміщені патрубки для поступового відводу. Корпус виконаний конусоподібним або прямокутним. Замість одного розпилюючого диску застосовують два або декілька дисків. Охолоджувач-кристалізатор дозволяє одержувати лід в бурульках, а з метою вдосконалення процесу намерзання бурульок нижній край корпусу виконано пилкоподібним або хвилястим. Кристалізація води в бурульках і ліквідує термічний опір льоду і дозволяє проводити процес кристалізації при температурах повітря -2...-10°С з великою інтенсивністю. З метою зменшення кількості води, що замерзає всередині корпуса, а одержаний лід перекриває прохід повітря, на внутрішній поверхні корпуса рівномірно по периметру встановлені кармани, порожнина яких з'єднана через отвори в корпусі з зовнішньою поверхнею корпуса. З метою упорядкування стікання води на корпусі нижче карманів зроблені поздовжні ребра. З метою реалізації процесу видалення льоду нижня частина корпуса виконана з електропровідного матеріалу, ізольованого електрично від решти корпусу. З метою економії електроенергії при видаленні льоду цей процес може бути реалізований за допомогою гарячої води, для чого в нижній частині корпуса зроблена внутрішня порожнина, в яку і подається тепла вода. З метою розподілу льоду в процесі видалення льоду, і води в процесі намерзання льоду нижче корпусу розташована пластина, яка встановлена на шарнірі і може розташовуватись вертикально і з нахилом до горизонту в сторону резервуаракристалізатора льоду. Під пластиною встановлено резервуар-кристалізатор льоду, в боковій стінці якого рівномірно по висоті розміщені патрубки для поступового відводу охолодженої води. З метою полегшення доступу повітря в верхні площини корпусу він виконаний конусоподібним. З метою організації блочної системи виготовлення бурулькового льоду при паралельному встановлені декількох кристалізаторів, корпус виконаний прямокутним. З метою інтенсифікації процесу охолодження води за рахунок повторного її розпилювання, замість одного розпилюючого диску застосовують два або декілька дисків. На фіг. 1 представлений охолоджувачкристалізатор, повздожний переріз. На фіг. 2 представлений корпус з повздожними ребрами. На фіг. 3 показана внутрішня порожнина в нижній частині корпуса, що з'єднана з патрубками входу та виходу теплої рідини. На фіг. 4 показано конусоподібний корпус. На фіг. 5 зображена система розподілу води з двома дисками. Охолоджувач-кристалізатор (фіг. 1) складається з корпуса 1, який має циліндричний, прямокутний або конусоподібний (фіг. 4) форму, вертикального валу 2, який обертається двигуном 3, розпилювальними дисками 4, розташованими на валу, карманів 5, що встановлені на внутрішній поверхні корпусу рівномірно по периметру, нижня частина корпуса виконана з електропровідного матеріалу 6, пластини 7, яка встановлена на шарнірі 8, резервуар-кристалізатор льоду 9, патрубків для поступового відводу охолодженої води 10. Нижче карманів розташовані поздовжні ребра 11 (фіг. 2). По фіг. 3 замість електропровідного матеріалу застосовується внутрішня порожнина з патрубками входу 12 та виходу 13 теплої рідини. Нижній край корпуса 1 має пилкоподібні або хвилясті виступи 14. Резервуар-кристалізатор 9 має патрубки 15 і 16 для підводу теплої води. Охолоджувач-кристалізатор працює таким чином. Вода подається на розпилювальні диски 4 (фіг. 1 та фіг. 5), закріплені на валу 2, який обертається за допомогою двигуна 3. Вода розпилюється на корпус 1 і стікає по його внутрішній стінці. Частина води переходить на зовнішню поверхню корпуса через кармани 5 і по ребрам 11 стікає по ньому. В нижній частині корпуса вода замерзає на пилкоподібній або хвилястій поверхні 14 у вигляді бурульок. Періодичне видалення льоду відбувається за допомогою електропровідного матеріалу 6 або внутрішньої порожнини 12 (фіг. 3). Бурульки видаляються в резервуар-кристалізатор льоду 9. Під час намерзання льоду пластина 7 опускається на шарнірі 8 і вода, яка не замерзла, поступає в іншу частину резервуара-кристалізатора льоду 9, звідки видаляється за допомогою патрубків поступового відводу води 10. Патрубки для підводу теплої води 15 використовують для розморожування льоду, який може намерзнути в патрубку для відводу води 10. Для видалення льоду з резервуара-кристалізатора використовують теплу воду, що подається через патрубок 16. По зрівнянню з прототипом в запропонованому охолоджувачі-кристалізаторі є можливість одержувати лід при невеликих від'ємних температурах повітря. Охолоджувач-кристалізатор дає можливість зекономити теплоту на підігрів повітря, що йде на вентиляцію та згорання палива в котельних установках. Наприклад, підігрів повітря на котельні в умовах України на 1000 нм3/годину повітря дає економію 1000 нм3 природного газу, або для котельні з 4 котлами ДКВР-10-13 - 44000 нм3 за сезон, що складає економію 3700 доларів США на рік. Використання цього льоду влітку дає можливість за рахунок економії електроенергії на виробництво холоду одержати також економію біля 5000 доларів США. 2 28443 Фіг. 1 Фіг. 2 Фіг. 3 3 28443 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
