Захватний пристрій
Номер патенту: 2845
Опубліковано: 26.12.1994
Автори: Димченко Олег Васильович, Черконос Анатолій Іванович, Комащенко Віталій Іванович, Черконос Оксана Анатоліївна, Федоренко Павло Йосипович, Великий Михайло Ізраілевич
Формула / Реферат
1. Захватное устройство, содержащее трос, концы которого связаны с подвеской для крюка подъемной машины, изогнутые от вертикальной оси симметрии захватные органы, связанные с ними и закрепленные на горизонтальных осях с возможностью перемещения по тросу ролики, отличающееся тем, что, с целью повышения надежности захвата груза с углублениями на боковых поверхностях, связь роликов с захватными органами выполнена в виде планок, расположенных в вертикальной плоскости, на верхних концах которых поперечно закреплены упомянутые горизонтальные оси роликов, а на нижних шарнирно закреплены верхние части захватных органов, верхние части которых выполнены с внутренней по отношению к вертикальной оси симметрии стороны с выступами со скругленными торцовыми поверхностями, максимальные точки скругления которых расположены в одной горизонтальной плоскости с осями крепления захватных органов к планкам для контакта с боковыми поверхностями груза, а нижние концы захватных органов отогнуты в горизонтальной плоскости к вертикальной оси симметрии для расположения в углублениях груза.
2. Устройство по п.1, отличающееся тем, что, с целью повышения надежности захвата горных пород, соотношение расстояния от вертикальной оси шарнира крепления захватного органа к планке до точки максимальной выпуклости к расстоянию от горизонтальной оси этого шарнира до опорной поверхности отогнутого нижнего конца захватного органа равно 0,2—0,25.
Текст

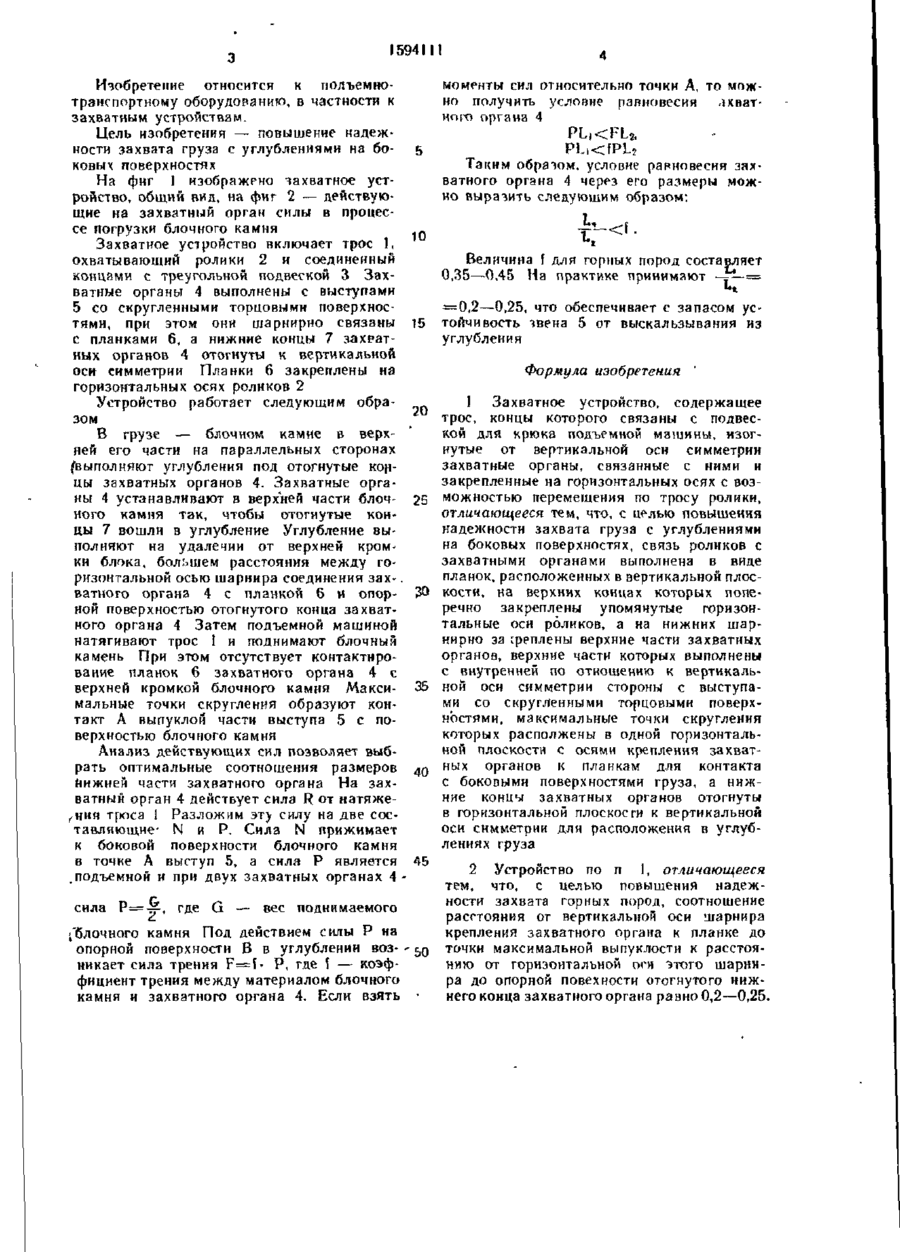

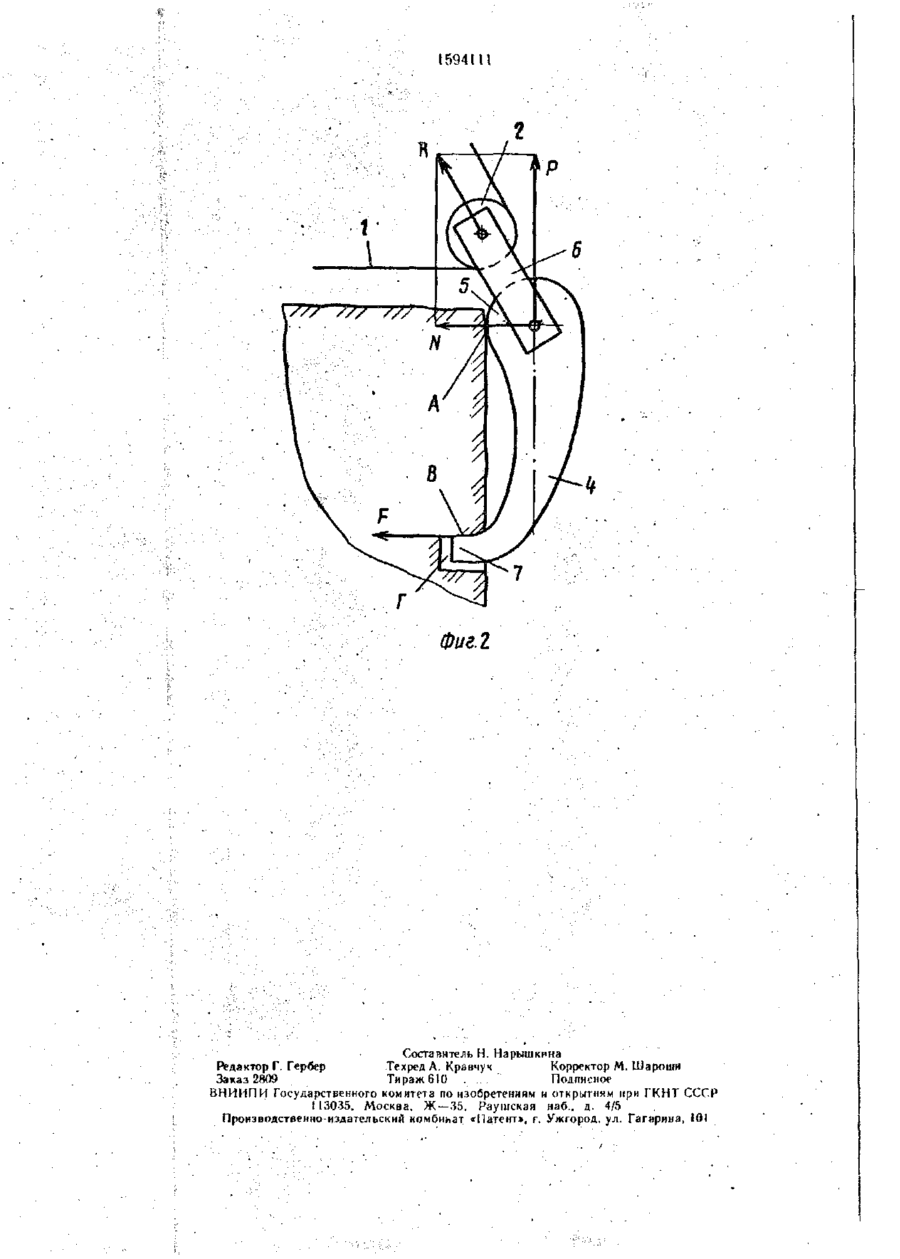

Изобретение относится к подъемнотранспортному оборудованию, в частности к захватным устройствам. Цель изобретения — повышение надежности захвата груза с углублениями на боковых поверхностях. Захватное "устройство содержит захватные органы 4 с выступами 5, скругленными на торцовой поверхности, шарнирно связанные с планками 6, которые установлены на горизонтальных осях роликов 2, перемещающихся по тросу 1 для захвата груза. I з.п. ф-лы, 2 ил. СЛ 777—777/77—-777 7// /// -* • ,. *= = /V/ /// /// // 159411 Изобретение относится к подъемнотранспортному оборудованию, в частности к захватным устройствам. Цель изобретения — повышение надежности захвата груза с углублениями на боковых поверхностях На фиг I изображено захватное устройство, общий вид, на фиг 2 — действующие на захватный орган силы в процессе погрузки блочного камня Захватное устройство включает трос 1, охватывающий ролики 2 и соединенный концами с треугольной подвеской 3 Захватные органы 4 выполнены с выступами 5 со скругленными торцовыми поверхностями, при этом они шарнирно связаны с планками 6, а нижние концы 7 захратных органов 4 отогнуты к вертикальной оси симметрии Планки 6 закреплены на горизонтальных осях роликов 2 Устройство работает следующим образом В грузе — блочном камне в верхней его части на параллельных сторонах (выполняют углубления под отогнутые концы захватных органов 4. Захватные органы 4 устанавливают в верхней части блочного камня так, чтобы отогнутые концы 7 вошли в углубление Углубление выполняют на удалечии от верхней кромки блока, большем расстояния между горизонтальной осью шарнира соединения зах-. ватного органа 4 с планкой 6 и опорной поверхностью отогнутого конца захватного органа 4 Затем подъемной машиной натягивают трос I и поднимают блочный камень При этом отсутствует контактирование планок 6 захватного органа 4 с верхней кромкой блочного камня Максимальные точки скруглення образуют контакт А выпуклой части выступа 5 с поверхностью блочного камня Анализ действующих сил позволяет выбрать оптимальные соотношения размеров Нижней части захватного органа На захватный орган 4 действует сила R от натяжеґ ния троса 1 Разложим эту силу на две составляющие- N и Р. Сила N прижимает к боковой поверхности блочного камня в точке А выступ 5, а сила Р является .подъемной и при двух захватных органах 4 сил относительно точки А, то можно получить условие равновесия л хватного органа 4 PLi
ДивитисяДодаткова інформація
Назва патенту англійськоюGripping device
Автори англійськоюCherkonos Anatolii Ivanovych, Velykyi Mykhailo Izrailevych, Fedorenko Pavlo Yosypovych, Dymchenko Oleh Vasyliovych, Komaschenko Vitalii Ivanovych, Cherkonos Oksana Anatoliivna
Назва патенту російськоюЗахватное устройство
Автори російськоюЧерконос Анатолий Иванович, Великий Михаил Израилевич, Федоренко Павел Иосифович, Дымченко Олег Васильевич, Комащенко Виталий Иванович, Черконос Оксана Анатольевна
МПК / Мітки
МПК: B66C 1/22
Код посилання
<a href="https://ua.patents.su/4-2845-zakhvatnijj-pristrijj.html" target="_blank" rel="follow" title="База патентів України">Захватний пристрій</a>
