Секційний гідророзподілювач

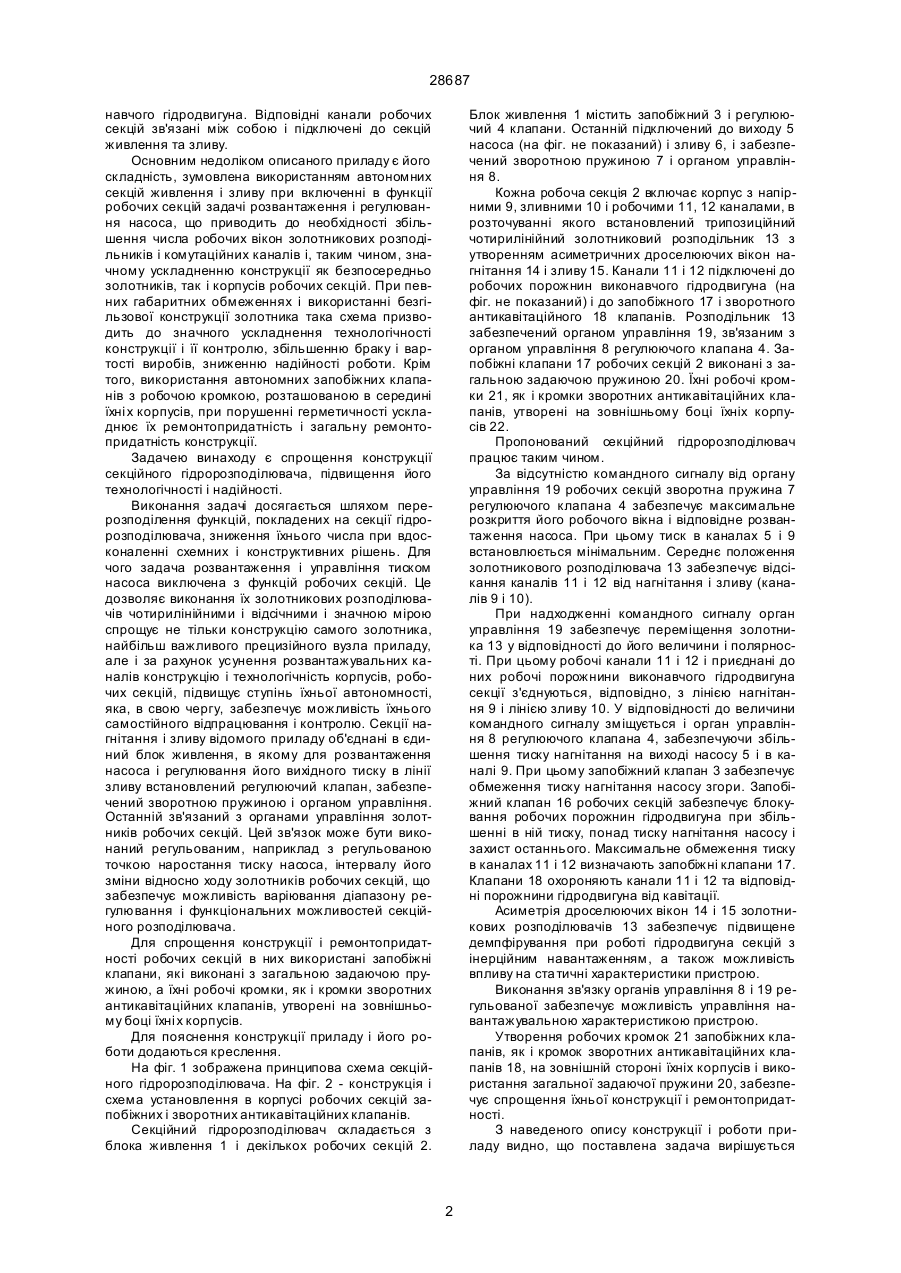

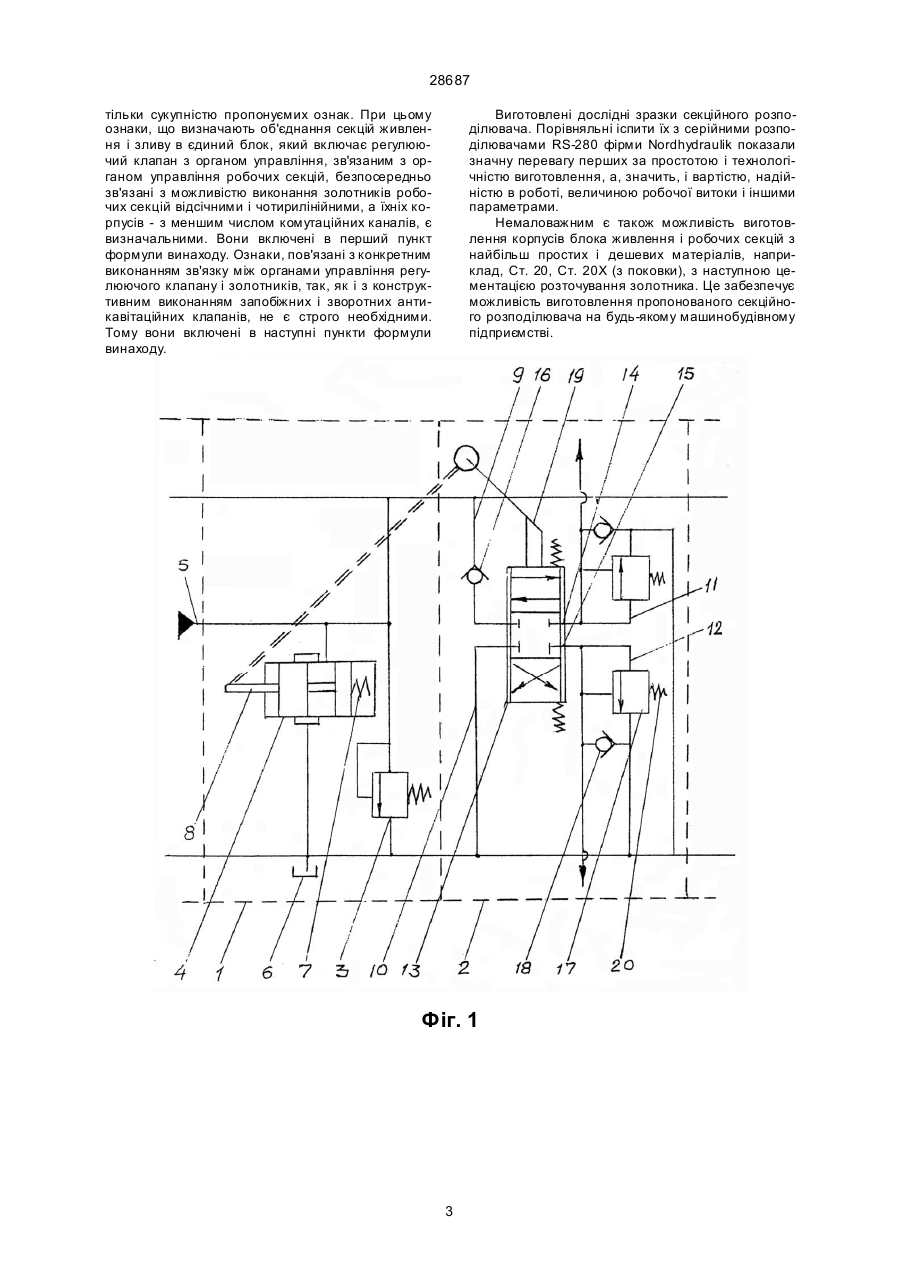

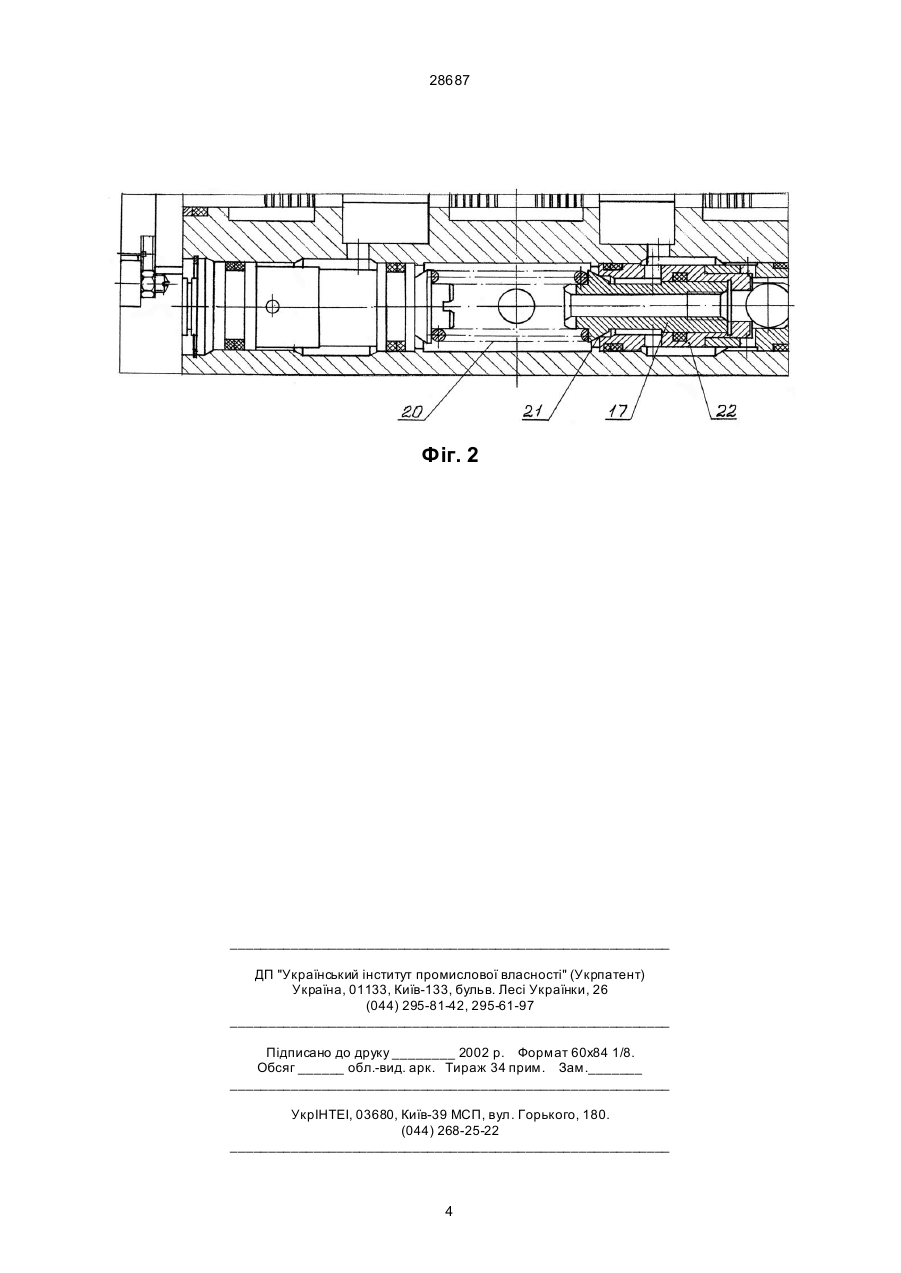

1. Секційний гідророзподілювач, який включає секцію живлення з запобіжним клапаном, підключену до насосу, секцію зливу і не менш двох робочих секцій, що містять корпус, в розточуванні якого встановлений золотниковий розподілювач з утворенням дроселюючих асиметричних вікон нагнітання і зливу, що має орган управління, а також зворотні антикавітаційні і запобіжні клапани з робочою кромкою і задаючою пружиною, який відрі 28687 навчого гідродвигуна. Відповідні канали робочих секцій зв'язані між собою і підключені до секцій живлення та зливу. Основним недоліком описаного приладу є його складність, зумовлена використанням автономних секцій живлення і зливу при включенні в функції робочих секцій задачі розвантаження і регулювання насоса, що приводить до необхідності збільшення числа робочих вікон золотникових розподільників і комутаційних каналів і, таким чином, значному ускладненню конструкції як безпосередньо золотників, так і корпусів робочих секцій. При певних габаритних обмеженнях і використанні безгільзової конструкції золотника така схема призводить до значного ускладнення технологічності конструкції і її контролю, збільшенню браку і вартості виробів, зниженню надійності роботи. Крім того, використання автономних запобіжних клапанів з робочою кромкою, розташованою в середині їхні х корпусів, при порушенні герметичності ускладнює їх ремонтопридатність і загальну ремонтопридатність конструкції. Задачею винаходу є спрощення конструкції секційного гідророзподілювача, підвищення його технологічності і надійності. Виконання задачі досягається шляхом перерозподілення функцій, покладених на секції гідророзподілювача, зниження їхнього числа при вдосконаленні схемних і конструктивних рішень. Для чого задача розвантаження і управління тиском насоса виключена з функцій робочих секцій. Це дозволяє виконання їх золотникових розподілювачів чотирилінійними і відсічними і значною мірою спрощує не тільки конструкцію самого золотника, найбільш важливого прецизійного вузла приладу, але і за рахунок усунення розвантажувальних каналів конструкцію і технологічність корпусів, робочих секцій, підвищує ступінь їхньої автономності, яка, в свою чергу, забезпечує можливість їхнього самостійного відпрацювання і контролю. Секції нагнітання і зливу відомого приладу об'єднані в єдиний блок живлення, в якому для розвантаження насоса і регулювання його вихідного тиску в лінії зливу встановлений регулюючий клапан, забезпечений зворотною пружиною і органом управління. Останній зв'язаний з органами управління золотників робочих секцій. Цей зв'язок може бути виконаний регульованим, наприклад з регульованою точкою наростання тиску насоса, інтервалу його зміни відносно ходу золотників робочих секцій, що забезпечує можливість варіювання діапазону регулювання і функціональних можливостей секційного розподілювача. Для спрощення конструкції і ремонтопридатності робочих секцій в них використані запобіжні клапани, які виконані з загальною задаючою пружиною, а їхні робочі кромки, як і кромки зворотних антикавітаційних клапанів, утворені на зовнішньому боці їхні х корпусів. Для пояснення конструкції приладу і його роботи додаються креслення. На фіг. 1 зображена принципова схема секційного гідророзподілювача. На фіг. 2 - конструкція і схема установлення в корпусі робочих секцій запобіжних і зворотних антикавітаційних клапанів. Секційний гідророзподілювач складається з блока живлення 1 і декількох робочих секцій 2. Блок живлення 1 містить запобіжний 3 і регулюючий 4 клапани. Останній підключений до виходу 5 насоса (на фіг. не показаний) і зливу 6, і забезпечений зворотною пружиною 7 і органом управління 8. Кожна робоча секція 2 включає корпус з напірними 9, зливними 10 і робочими 11, 12 каналами, в розточуванні якого встановлений трипозиційний чотирилінійний золотниковий розподільник 13 з утворенням асиметричних дроселюючих вікон нагнітання 14 і зливу 15. Канали 11 і 12 підключені до робочих порожнин виконавчого гідродвигуна (на фіг. не показаний) і до запобіжного 17 і зворотного антикавітаційного 18 клапанів. Розподільник 13 забезпечений органом управління 19, зв'язаним з органом управління 8 регулюючого клапана 4. Запобіжні клапани 17 робочих секцій 2 виконані з загальною задаючою пружиною 20. Їхні робочі кромки 21, як і кромки зворотних антикавітаційних клапанів, утворені на зовнішньому боці їхніх корпусів 22. Пропонований секційний гідророзподілювач працює таким чином. За відсутністю командного сигналу від органу управління 19 робочих секцій зворотна пружина 7 регулюючого клапана 4 забезпечує максимальне розкриття його робочого вікна і відповідне розвантаження насоса. При цьому тиск в каналах 5 і 9 встановлюється мінімальним. Середнє положення золотникового розподілювача 13 забезпечує відсікання каналів 11 і 12 від нагнітання і зливу (каналів 9 і 10). При надходженні командного сигналу орган управління 19 забезпечує переміщення золотника 13 у відповідності до його величини і полярності. При цьому робочі канали 11 і 12 і приєднані до них робочі порожнини виконавчого гідродвигуна секції з'єднуються, відповідно, з лінією нагнітання 9 і лінією зливу 10. У відповідності до величини командного сигналу зміщується і орган управління 8 регулюючого клапана 4, забезпечуючи збільшення тиску нагнітання на виході насосу 5 і в каналі 9. При цьому запобіжний клапан 3 забезпечує обмеження тиску нагнітання насосу згори. Запобіжний клапан 16 робочих секцій забезпечує блокування робочих порожнин гідродвигуна при збільшенні в ній тиску, понад тиску нагнітання насосу і захист останнього. Максимальне обмеження тиску в каналах 11 і 12 визначають запобіжні клапани 17. Клапани 18 охороняють канали 11 і 12 та відповідні порожнини гідродвигуна від кавітації. Асиметрія дроселюючих вікон 14 і 15 золотникових розподілювачів 13 забезпечує підвищене демпфірування при роботі гідродвигуна секцій з інерційним навантаженням, а також можливість впливу на ста тичні характеристики пристрою. Виконання зв'язку органів управління 8 і 19 регульованої забезпечує можливість управління навантажувальною характеристикою пристрою. Утворення робочих кромок 21 запобіжних клапанів, як і кромок зворотних антикавітаційних клапанів 18, на зовнішній стороні їхніх корпусів і використання загальної задаючої пружини 20, забезпечує спрощення їхньої конструкції і ремонтопридатності. З наведеного опису конструкції і роботи приладу видно, що поставлена задача вирішується 2 28687 тільки сукупністю пропонуємих ознак. При цьому ознаки, що визначають об'єднання секцій живлення і зливу в єдиний блок, який включає регулюючий клапан з органом управління, зв'язаним з органом управління робочих секцій, безпосередньо зв'язані з можливістю виконання золотників робочих секцій відсічними і чотирилінійними, а їхніх корпусів - з меншим числом комутаційних каналів, є визначальними. Вони включені в перший пункт формули винаходу. Ознаки, пов'язані з конкретним виконанням зв'язку між органами управління регулюючого клапану і золотників, так, як і з конструктивним виконанням запобіжних і зворотних антикавітаційних клапанів, не є строго необхідними. Тому вони включені в наступні пункти формули винаходу. Виготовлені дослідні зразки секційного розподілювача. Порівняльні іспити їх з серійними розподілювачами RS-280 фірми Nordhydraulik показали значну перевагу перших за простотою і технологічністю виготовлення, а, значить, і вартістю, надійністю в роботі, величиною робочої витоки і іншими параметрами. Немаловажним є також можливість виготовлення корпусів блока живлення і робочих секцій з найбільш простих і дешевих матеріалів, наприклад, Ст. 20, Ст. 20Х (з поковки), з наступною цементацією розточування золотника. Це забезпечує можливість виготовлення пропонованого секційного розподілювача на будь-якому машинобудівному підприємстві. Фіг. 1 3 28687 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
