Магнітний сепаратор

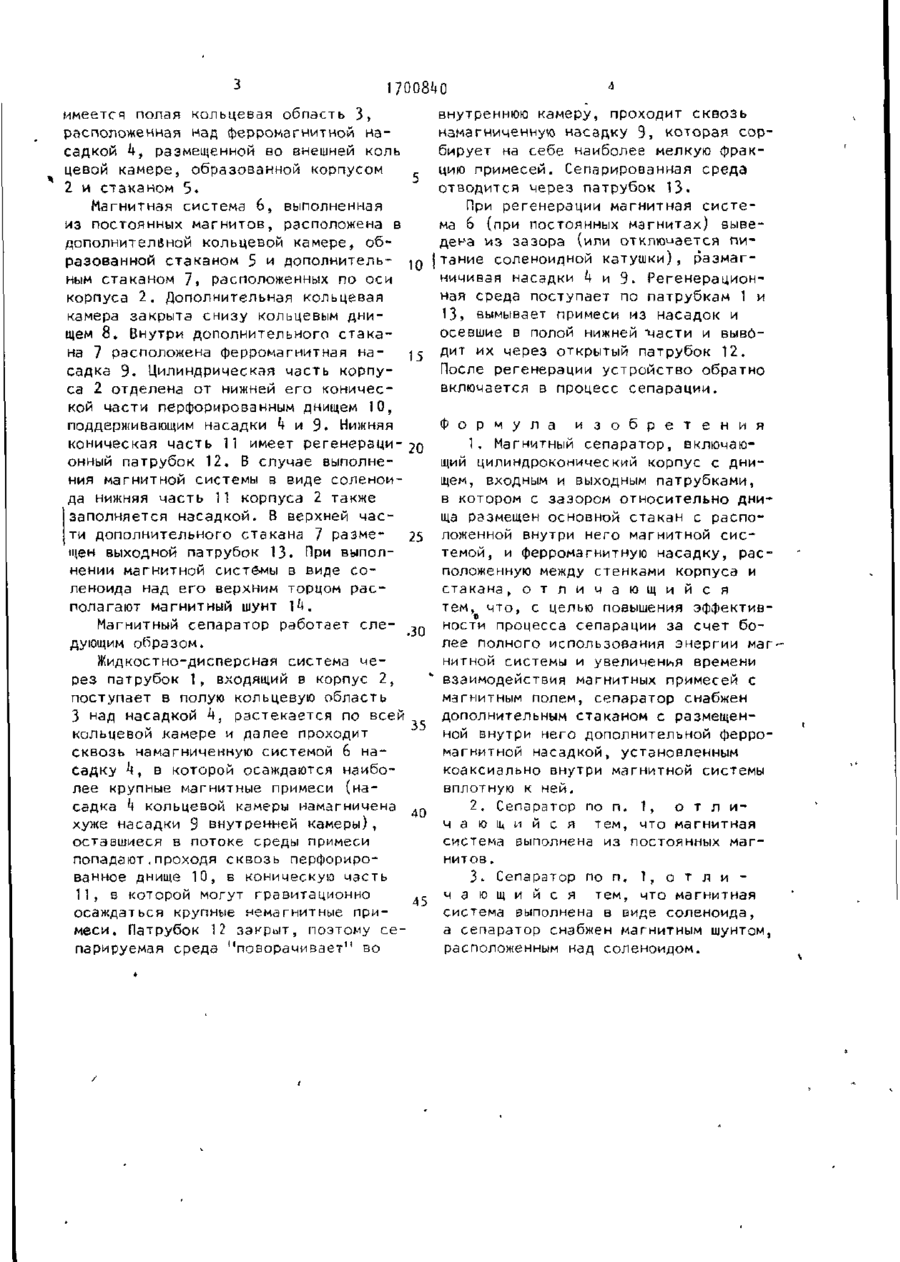

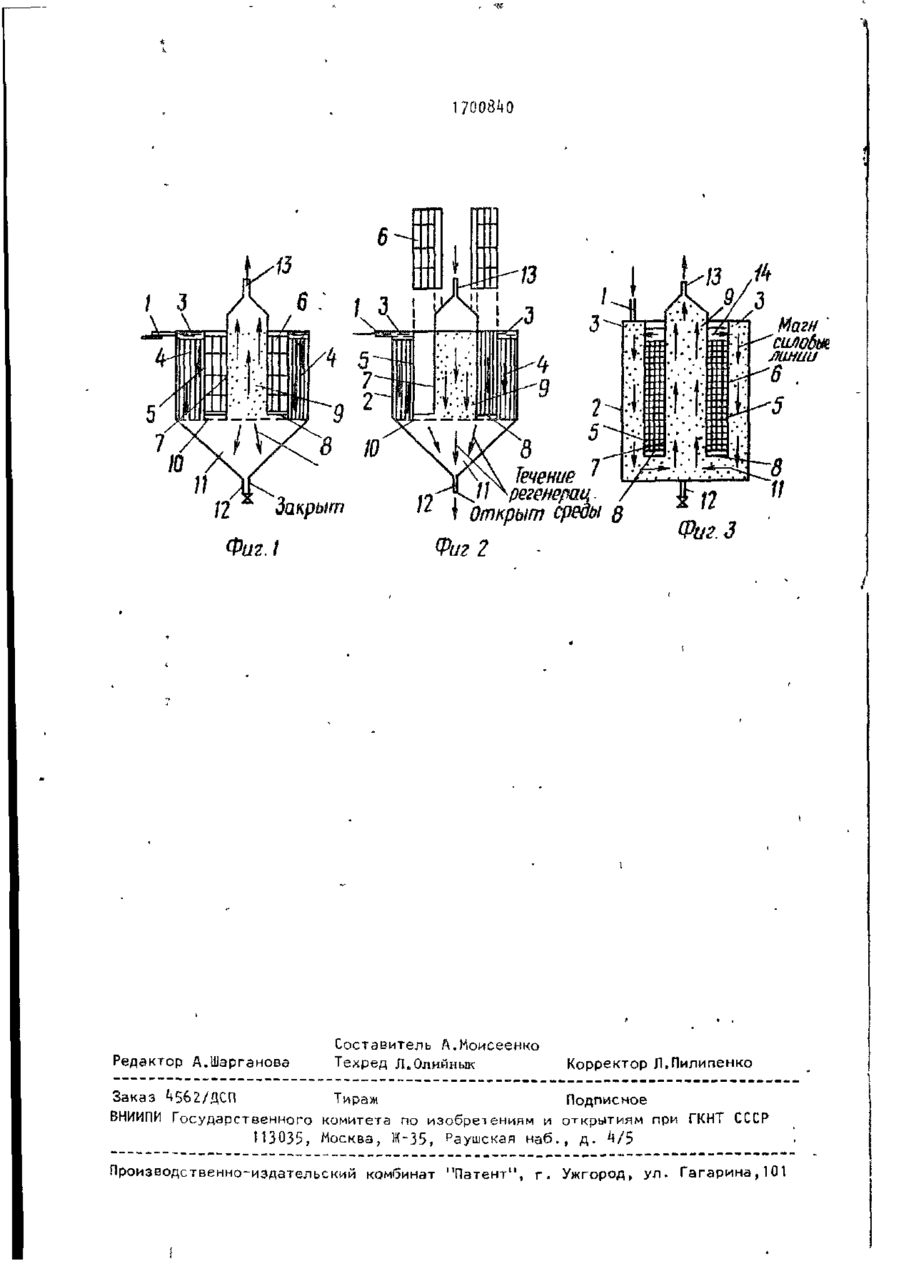

пшцдоячишп чіп № ЛЛЯ оооеа. СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК В 03 С 1/00, 1/08 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 , ' (21) Д282119/03 (22) 13.07.87 (71) Украинский институт инженеров водного хозяйства (72) А.В.Сандуляк, В.Л.Дахнечко, Н.В.Яцков и В.В.Сандуляк (53) 621.928.89(088.8) (56) Авторское свидетельство СССР № 1025*450, к л . В 03 С 1/08, 1982. Авторское свидетельство СССР № 921628, кл. В 03 С 1/08, 1979. МАГНИТНЫЙ СЕПАРАТОР (57) Изобретение относится к магнитной сепарации и повышает эффективность процесса магнитной сепарации за счет более полного использования энергии магнитной системы и увеличения времени взаимодействия магнитных примесей с магнитным полем. Сепаратор содержит цилиндроконическии корпус 2 с входным патрубком 1 и коаксиально расположенными стаканами 5 и 7. Корпус 2 и стакан 5 образуют внешнюю кольцевую камеру (КК). Стаканы 5 и 7 образуют дополнительную КК. Во внешней КК расположена ферромагнитная насад ка h, а внутри стакана 7 - ферромагнитная насадка 9- В дополнительной КК расположена магнитная система (MX) 6. Насадки h и 9 поддерживаются перфорированным днищем 10. В нижней, полой части 11 корпуса 2 имеется регенерационный патрубок 12, В верхней части стакана 7 встроен выходной патрубок 13. Внешняя КК закрыта сверху, а дополнительная КК - снизу кольцевым днищем 8. Возможно выполнение МС 6 как из постоянных магнитов, так и в виде соленоида. В последнем случае над верхним торцом соленоида располагают магнитный шунт \k. Очищаемая жидкость подается через патрубок 1 в полость над насадкой k и стекает сквозь нее вниз. Магнитные примеси, преимущественно крупные, оседают в насадке 4. Пройдя сквозь перфорированное днище 10, жидкость поворачивает вверх и проходит сквозь насадку 9- Последняя намагничена сильнее, чем насадка h. Поэтому в насадке 9 оседают тонкие магнитные примеси. Очищенная жидкость выводится через патрубок 13- 2 з.п. ф-лы, 3 ил. £ 00 Изобретение относится к разделению материалов по магнитным свойствам и может быть использовано при очистке жидкостей от магнитных примесей. Цель изобретения - повышение эффективности процесса сепарации за счет более полного использования энергии магнитной системы и увеличения івремени взаимодействия магнитных при*месей с магнитным полем. На фиг. 1 представлен общий вид сепаратора в разрезе с магнитной системой на постоянных магнитах; на фиг. 2 - то же, при регенерации насадки; на фиг. 3 - общий вид сепаратора в разрезе с магнитной системой в виде соленоида. ^Магнитный сепаратор содержит входной патрубок 1, цилиндроконическии КОрПуС 2, В Верхней 47-91 \ 17008^0 имеется полая кольцевая обпэсть 3, расположенная над ферромагнитной насадкой ht размещенной во внешней коль цевой камере, образованной корпусом 2 и стаканом 5. Магнитная система 6, выполненная из постоянных магнитов, расположена в дополнителвной кольцевой камере, образованной стаканом 5 и дополнитель- 10 ным стаканом 7, расположенных по оси корпуса 2. Дополнительная кольцевая камера закрыта снизу кольцевым днищем 8. Внутри дополнительного стакана 7 расположена ферромагнитная на15 садка 9. Цилиндрическая часть корпуса 2 отделена от нижней его конической части перфорированным днищем 10, поддерживающим насадки k и 9. Нижняя коническая часть 11 имеет регенераци-20 онный патрубок 12. В случае выполнения магнитной системы в виде соленоида нижняя часть 11 корпуса 2 также заполняется насадкой. В верхней части дополнительного стакана 7 размешен выходной патрубок 13. При выпол- 25 нении магнитной системы в виде соленоида над его верхним торцом располагают магнитный шунт Iі». Магнитный сепаратор работает сле- .30 дующим образом. Жидкостно-дисперсная система через патрубок 1, входящий в корпус 2, поступает в полую кольцевую область 3 над насадкой h, растекается по всей 35 кольцевой камере и далее проходит сквозь намагниченную системой 6 насадку k, в которой осаждаются наиболее крупные магнитные примеси (насадка k кольцевой камеры намагничена 40 хуже насадки 9 внутренней камеры), оставшиеся в потоке среды примеси попадают,проходя сквозь перфорированное днище 10, Б коническую часть 11, в которой могут гравитационно 45 осаждаться крупные немагнитные примеси . Патрубок 12 закрыт, поэтому сепарируемая среда "поворачивает" во внутреннюю камеру, проходит сквозь намагниченную насадку 9, которая сорбирует на себе наиболее мелкую фракцию примесей. Сепарированная среда отводится через патрубок 13. При регенерации магнитная система 6 (при постоянных магнитах) выведена из зазора (или отключается питание соленоидной катушки), размагничивая насадки k и 9. Регенерационная среда поступает по патрубкам 1 и 13, вымывает примеси из насадок и осевшие в полой нижней "части и вывбдит их через открытый патрубок 12. После регенерации устройство обратно включается в процесс сепарации. Ф о р м у л а и з о б р е т е н и я 1. Магнитный сепаратор, включающий цилиндроконическии корпус с днищем, входным и выходным патрубками, в котором с зазором относительно днища размещен основной стакан с расположенной внутри него магнитной системой, и ферромагнитную насадку, расположенную между стенками корпуса и стакана, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности процесса сепарации за счет более полного использования энергии нитной системы и увеличенья времени взаимодействия магнитных примесей с магнитным полем, сепаратор снабжен дополнительным стаканом с размещенной внутри него дополнительной ферромагнитной насадкой, установленным коаксиально внутри магнитной системы вплотную к ней. 2. Сепаратор по п. 1, отлич а ю щ и й с я тем, что магнитная система выполнена из постоянных магнитов. З* Сепаратор по п. ^ о т л и ч а ю щ и й с я тем, что магнитная система выполнена в виде соленоида, а сепаратор снабжен магнитным шунтом, расположенным над соленоидом. 1 7008*10 ІЗ 5 9/3 It 7 /2 Фиг. I Редактор А.Шарганова \ Открыт среды в Составитель А.Моисеенко Техред Л.Олийнык Маги "силобш линии '6 . -8 7/ Корректор Л.Лилипенко Заказ ^562/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР НЗО35, Москва, Ж-35, раушская наб., д. Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
