Магнітний сепаратор

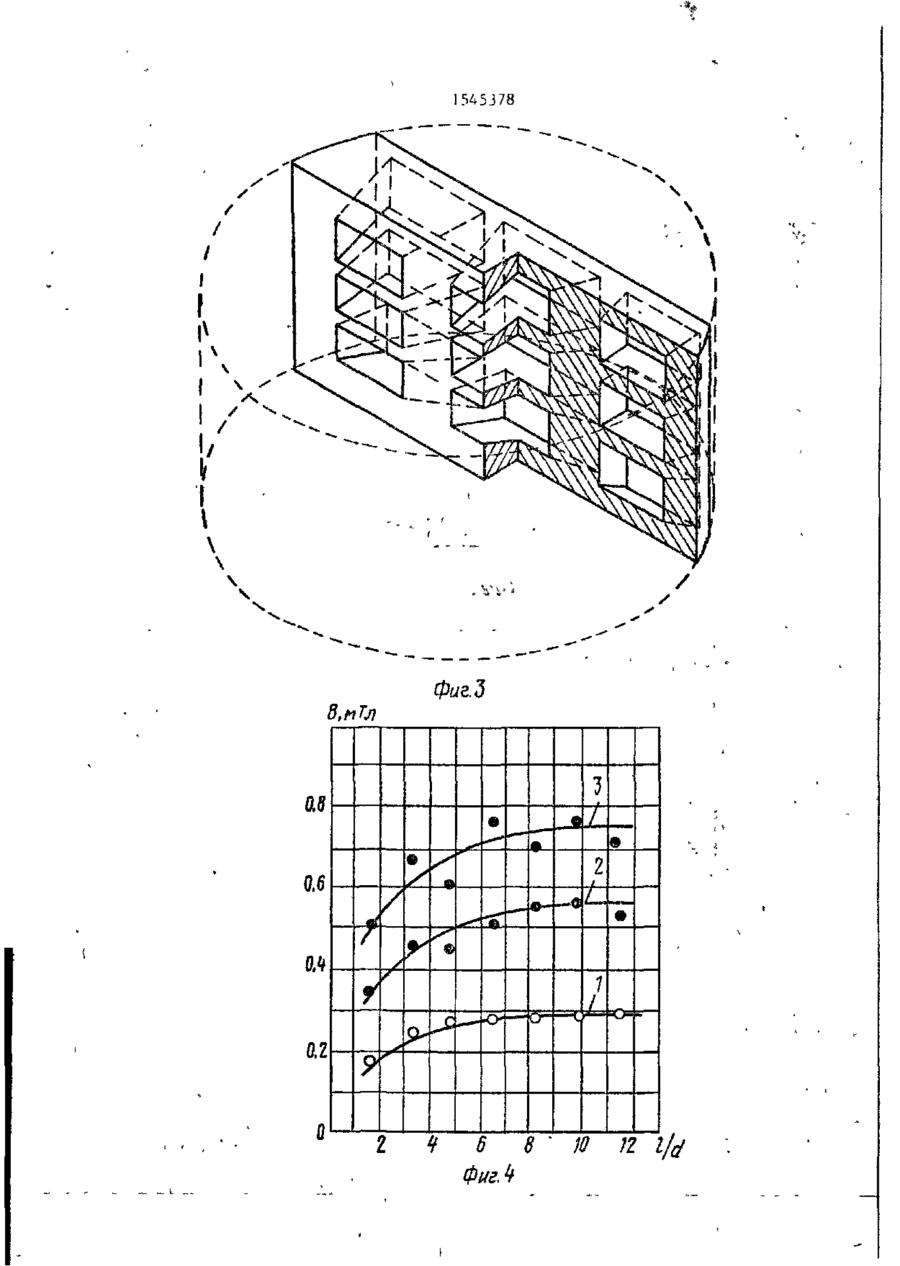

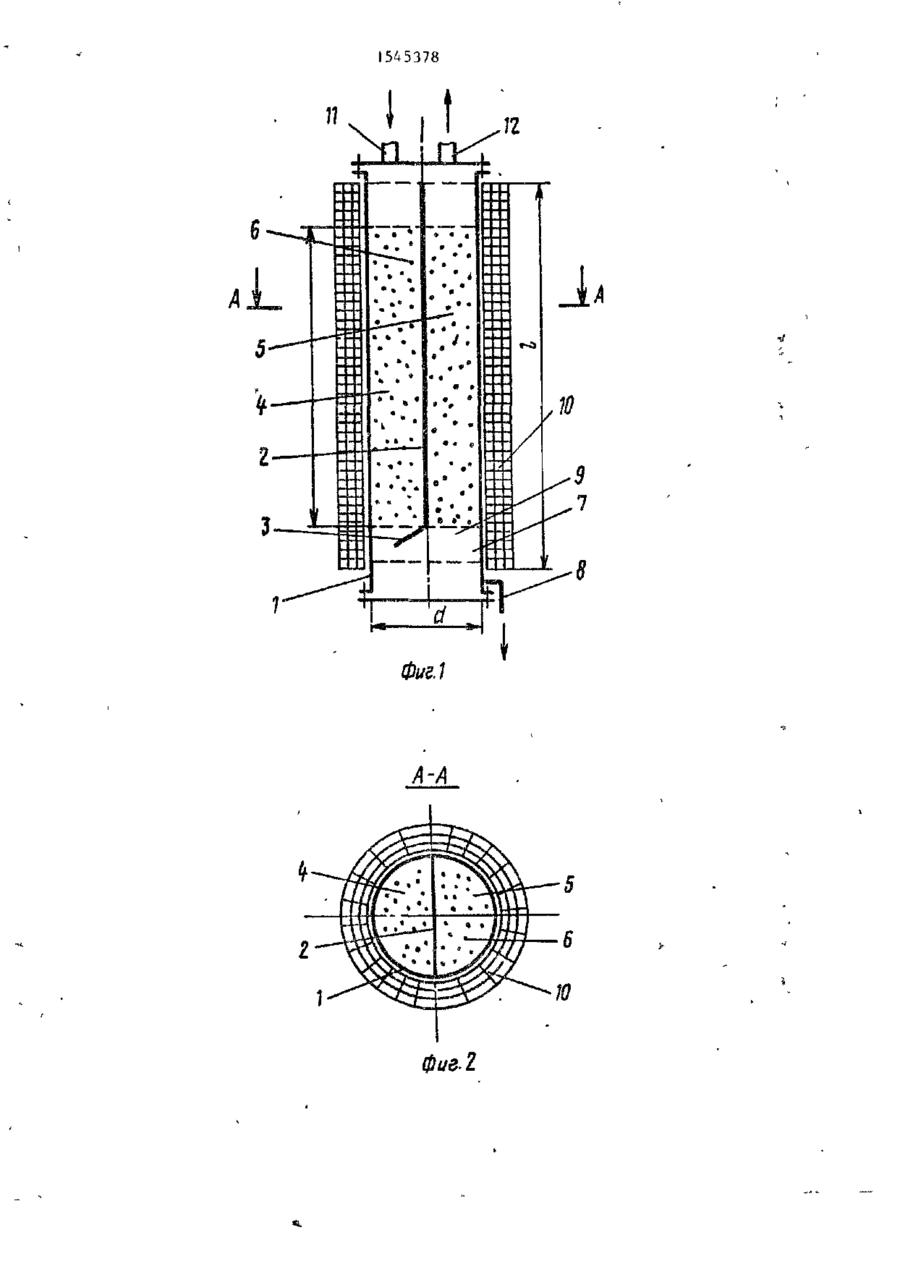

Изобретение относится к технологии магнитной сепарации при одновременном контроле содержания твердой фракции ферромагнитного материала в текучих средах и может быть использовано в гориообогатительной, металлургической, машиностроительной и др. отраслях промышленности, а также на объектах энергетики, водоснабжения и водоотвода. Цель - расширение степени сепарации и расширение области применения устройства. Магнитный сепара тор содержит цилиндрический корпус, установленную в диаметральном сечении корпуса вертикальную перегородку, которая в нижней части выполнена изогнутой. Вертикальная перегородка образует в корпусе два канала сегментного сечения, заполненные слоями фильтрующей насадки одинаковой длины, и укорочена по отношению к длине соленоида. Переходная камера снабжена аналитическим патрубком и средством представительного распределения твердой фракции, выпотченным в виде системы дырчатых пластин со скрещивающимися осями отзерстий. Соосно с корпусом, с наружной стороны расположена намагничивающая система в виде соленоида длиной 1 и диаметром d, причем l/d$:3:4» a 1 в свою очередь превышает длину фильтрующей насадки в 1,2 1,3 раза. Устройство снабжено трубопроводами ввода и вывода текучей среды. 7 ил. ел Изобретение относится к технологии магнитной сепарации при одновременном экспресс-контроле содержания твердой фракции ферромагнитного материала в текучих средах и может быть использо^ вано в горнообогатительнои, металлургической, машиностроительной и др. отраслях промышленности, а также на объектах энергетики, водоснабжения и водоотвода. Целью изобретения является повышение степени сепарации и расширениеобласти применения устройства. 7-90 На фиг. I изображено устройство, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - распределительное устройство; на фиг. 4 - экспериментально полученная зависимость магнитной индукции в тонком щелевом канале фильтрующей насадки, помешенной в солеиноид (1-Н = 40 кА/м, 2-Н = 80, 3-Н = 120 кА/м); на Лиг. 5 - зависимость напряженности магнитного поля вдоль оси соленоидной катушки намагничивания от длины катушки; на фиг. 6 - зависимость концентрации 545378 железосодержащих примесных включений от длины слоя насадки; на фиг. 7 зависимость эффективности обезжелезивания (л> водяного пара от длины слоя насадки L. Магнитный сепаратор содержит цилиндрический корпус 1, установленную j диаметральном сечении корпуса верB ітикальную перегородку 2, причем верю ітикальная перегородка в нижней части 3 выполнена изогнутой. Вертикальная перегородка 2 образует в корпусе два канала сегментного сечения А и 5, заполненные слоями "фильтрующей насадки J5 6 одинаковой длины и укорочена по отношения к длине соленоида. Переходная камера 7 снабжена аналитическим патрубком 8 и средством представительного распределения твердой фракции 9, 20 выполненным в виде системы дырчатых пластин со скрещивающимися осями отверстий, Соосно с корпусом 1, с наружной стороны расположена намагничивающая система в виде соленоида 10 25 длиной 1 ЇЇ диаметром d, причем l/db ^ 3 - 4 , я. 1 в свою очередь превышает длину фильтрующей насадки 6 в I,2 1,3 раза. Устройство снабжено также трубопроводами ввода П и вывода 12 ^л текущей среды. . .. . . . г; С (О = Со ' 1 где С о - содержание твердой фракции ферромагнитного материала в текучей среде перед ее входом в насадку; L - длина слоя фильтрующей насадки; oi ~ коэффициент поглощения. ^Записываем І; уравнение (1) для двух значений длин L ( и L: _ | • l * „I L (2) где С - полученные значения и содержания твердой фракции ферромагнитного материала в текучей среде после прохождения ею фильтрующей насадки соответственно длиной , i и L. L Прологарифмировав последние выражения и разделив их друг на друга, после преобразований получаем: С. (3) Учитывая, что С, = С, - С и С2 = = С ^ - С » а концентрация неферромагМагнитный сепаратор работает сле*нитной фракции частиц с" = С 0 - С 0 дующим образом. (С о , С , и С g - совокупная концентраТекучая технологическая среда чеция ферромагнитной и неферромагнитной 35 рез трубопровод 11 поступает в цилинФракции частиц в очищаемой среде педрический корпус 1, заполненный слоред насадкой и после нее при L« и L) ями ферромагнитной фильтрующей насадпри удвоенной L по отношению к Ц ки 6, помешенной в создаваемое соле(либо, то же - при половинном значеноидом 10 магнитное поле. В насадке ,« нии L^ по отношению к L) из (3) полупод воздействием магнитного поля про«~ чаем выражение для исходной концент- • исходит разделение сепарируемой текурации ферромагнитной фракции частиц чей среды. Очищенная среда выводится из устройства через трубопровод 12. Одновременно с магнитной сепарацией .с ( 9
