Спосіб відливки чавунних чушок

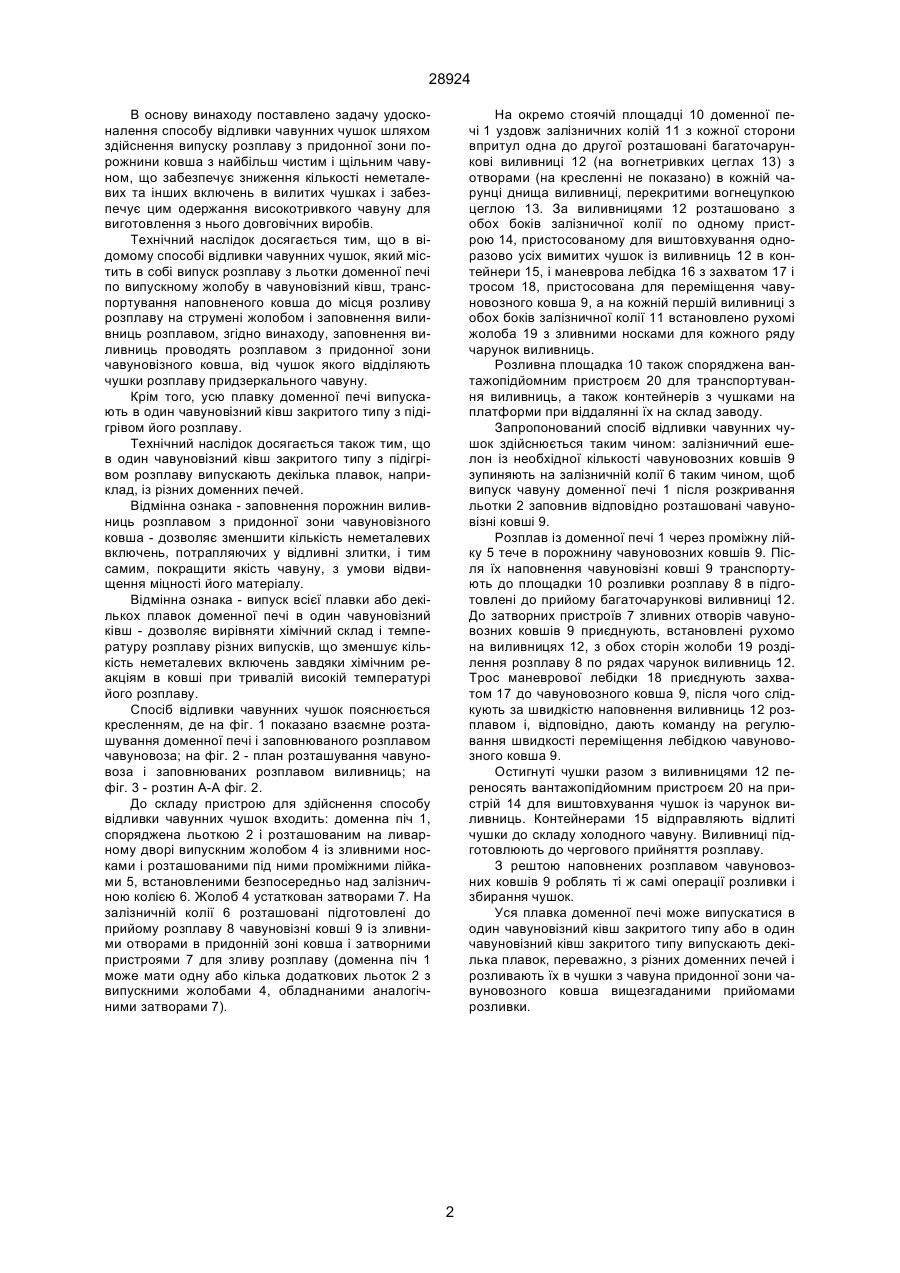

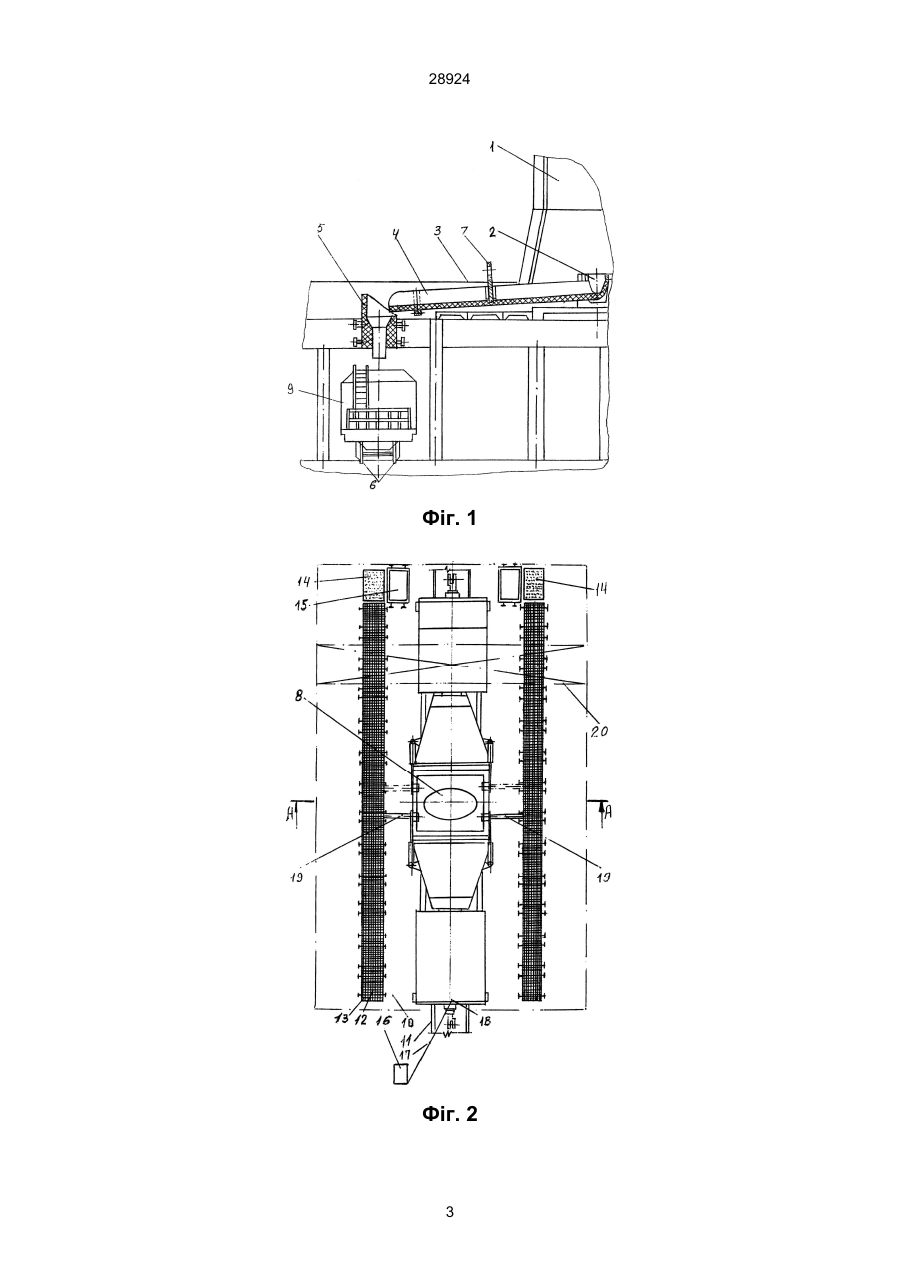

1. Спосіб відливки чавунних чушок містить в собі випуск розплаву з льотки доменної печі по випускному жолобу в чавуновізний ківш, транспорту 28924 В основу винаходу поставлено задачу удосконалення способу відливки чавунних чушок шляхом здійснення випуску розплаву з придонної зони порожнини ковша з найбільш чистим і щільним чавуном, що забезпечує зниження кількості неметалевих та інших включень в вилитих чушках і забезпечує цим одержання високотривкого чавуну для виготовлення з нього довговічних виробів. Технічний наслідок досягається тим, що в відомому способі відливки чавунних чушок, який містить в собі випуск розплаву з льотки доменної печі по випускному жолобу в чавуновізний ківш, транспортування наповненого ковша до місця розливу розплаву на струмені жолобом і заповнення виливниць розплавом, згідно винаходу, заповнення виливниць проводять розплавом з придонної зони чавуновізного ковша, від чушок якого відділяють чушки розплаву придзеркального чавуну. Крім того, усю плавку доменної печі випускають в один чавуновізний ківш закритого типу з підігрівом його розплаву. Технічний наслідок досягається також тим, що в один чавуновізний ківш закритого типу з підігрівом розплаву випускають декілька плавок, наприклад, із різних доменних печей. Відмінна ознака - заповнення порожнин виливниць розплавом з придонної зони чавуновізного ковша - дозволяє зменшити кількість неметалевих включень, потрапляючих у відливні злитки, і тим самим, покращити якість чавуну, з умови відвищення міцності його матеріалу. Відмінна ознака - випуск всієї плавки або декількох плавок доменної печі в один чавуновізний ківш - дозволяє вирівняти хімічний склад і температуру розплаву різних випусків, що зменшує кількість неметалевих включень завдяки хімічним реакціям в ковші при тривалій високій температурі його розплаву. Спосіб відливки чавунних чушок пояснюється кресленням, де на фіг. 1 показано взаємне розташування доменної печі і заповнюваного розплавом чавуновоза; на фіг. 2 - план розташування чавуновоза і заповнюваних розплавом виливниць; на фіг. 3 - розтин А-А фіг. 2. До складу пристрою для здійснення способу відливки чавунних чушок входить: доменна піч 1, споряджена льоткою 2 і розташованим на ливарному дворі випускним жолобом 4 із зливними носками і розташованими під ними проміжними лійками 5, встановленими безпосередньо над залізничною колією 6. Жолоб 4 устаткован затворами 7. На залізничній колії 6 розташовані підготовлені до прийому розплаву 8 чавуновізні ковші 9 із зливними отворами в придонній зоні ковша і затворними пристроями 7 для зливу розплаву (доменна піч 1 може мати одну або кілька додаткових льоток 2 з випускними жолобами 4, обладнаними аналогічними затворами 7). На окремо стоячій площадці 10 доменної печі 1 уздовж залізничних колій 11 з кожної сторони впритул одна до другої розташовані багаточарункові виливниці 12 (на вогнетривких цеглах 13) з отворами (на кресленні не показано) в кожній чарунці днища виливниці, перекритими вогнецупкою цеглою 13. За виливницями 12 розташовано з обох боків залізничної колії по одному пристрою 14, пристосованому для виштовхування одноразово усіх вимитих чушок із виливниць 12 в контейнери 15, і маневрова лебідка 16 з захватом 17 і тросом 18, пристосована для переміщення чавуновозного ковша 9, а на кожній першій виливниці з обох боків залізничної колії 11 встановлено рухомі жолоба 19 з зливними носками для кожного ряду чарунок виливниць. Розливна площадка 10 також споряджена вантажопідйомним пристроєм 20 для транспортування виливниць, а також контейнерів з чушками на платформи при віддалянні їх на склад заводу. Запропонований спосіб відливки чавунних чушок здійснюється таким чином: залізничний ешелон із необхідної кількості чавуновозних ковшів 9 зупиняють на залізничній колії 6 таким чином, щоб випуск чавуну доменної печі 1 після розкривання льотки 2 заповнив відповідно розташовані чавуновізні ковші 9. Розплав із доменної печі 1 через проміжну лійку 5 тече в порожнину чавуновозних ковшів 9. Після їх наповнення чавуновізні ковші 9 транспортують до площадки 10 розливки розплаву 8 в підготовлені до прийому багаточарункові виливниці 12. До затворних пристроїв 7 зливних отворів чавуновозних ковшів 9 приєднують, встановлені рухомо на виливницях 12, з обох сторін жолоби 19 розділення розплаву 8 по рядах чарунок виливниць 12. Трос маневрової лебідки 18 приєднують захватом 17 до чавуновозного ковша 9, після чого слідкують за швидкістю наповнення виливниць 12 розплавом і, відповідно, дають команду на регулювання швидкості переміщення лебідкою чавуновозного ковша 9. Остигнуті чушки разом з виливницями 12 переносять вантажопідйомним пристроєм 20 на пристрій 14 для виштовхування чушок із чарунок виливниць. Контейнерами 15 відправляють відлиті чушки до складу холодного чавуну. Виливниці підготовлюють до чергового прийняття розплаву. З рештою наповнених розплавом чавуновозних ковшів 9 роблять ті ж самі операції розливки і збирання чушок. Уся плавка доменної печі може випускатися в один чавуновізний ківш закритого типу або в один чавуновізний ківш закритого типу випускають декілька плавок, переважно, з різних доменних печей і розливають їх в чушки з чавуна придонної зони чавуновозного ковша вищезгаданими прийомами розливки. 2 28924 Фіг. 1 Фіг. 2 3 28924 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
