Стільчик оператора
Номер патенту: 29323
Опубліковано: 16.10.2000
Формула / Реферат
Стільчик оператора, який містить сидіння, опорну стойку, засіб відносної фіксації стояка і сидіння та ремені для пристібання, який відрізняється тим, що засіб відносної фіксації стійки і сидіння виготовлений у вигляді штиря, який пересувається всередині стійки з косим верхнім зрізом і виконаний довшим за нього, та взаємодіє верхньою частиною з фіксуючим отвором кронштейна сидіння, при чому стільчик забезпечений гасителем коливань П-подібної форми, який кріпиться на сидінні, і взаємодіє з поверхнею стійки.
Текст

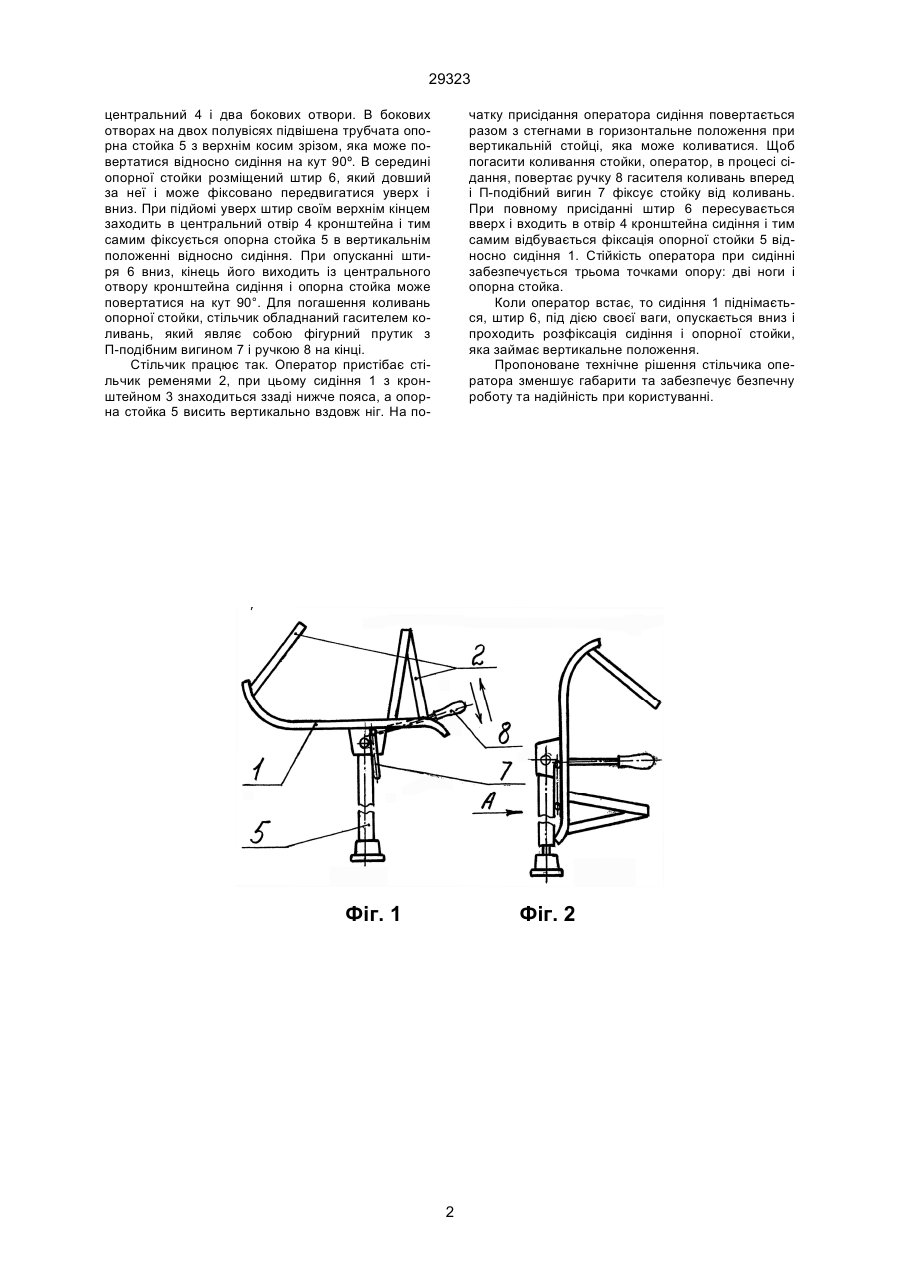

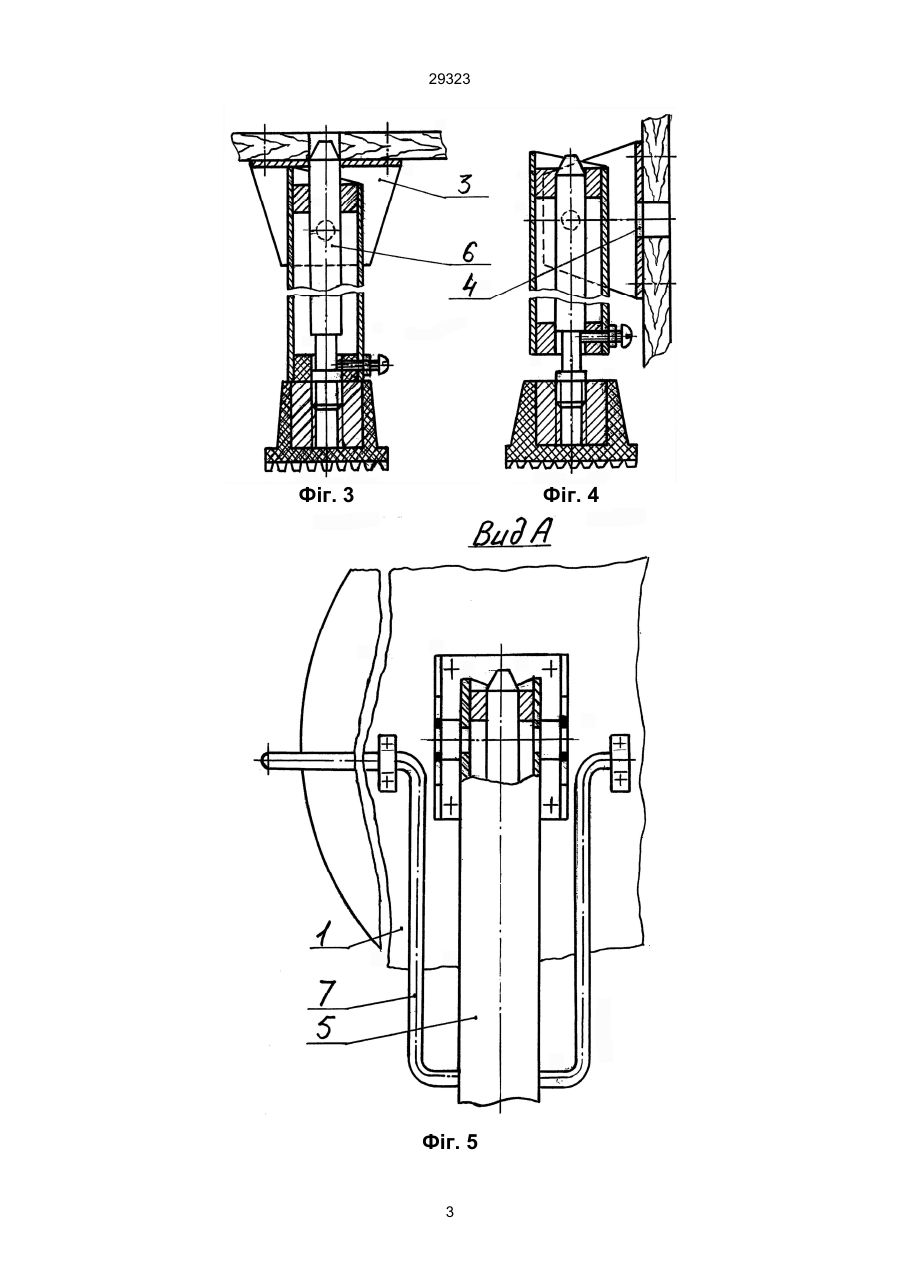

Стільчик оператора, який містить сидіння, опорну стойку, засіб відносної фіксації стояка і си 29323 центральний 4 і два бокових отвори. В бокових отворах на двох полувісях підвішена трубчата опорна стойка 5 з верхнім косим зрізом, яка може повертатися відносно сидіння на кут 90º. В середині опорної стойки розміщений штир 6, який довший за неї і може фіксовано передвигатися уверх і вниз. При підйомі уверх штир своїм верхнім кінцем заходить в центральний отвір 4 кронштейна і тим самим фіксується опорна стойка 5 в вертикальнім положенні відносно сидіння. При опусканні штиря 6 вниз, кінець його виходить із центрального отвору кронштейна сидіння і опорна стойка може повертатися на кут 90°. Для погашення коливань опорної стойки, стільчик обладнаний гасителем коливань, який являє собою фігурний прутик з П-подібним вигином 7 і ручкою 8 на кінці. Стільчик працює так. Оператор пристібає стільчик ременями 2, при цьому сидіння 1 з кронштейном 3 знаходиться ззаді нижче пояса, а опорна стойка 5 висить вертикально вздовж ніг. На по чатку присідання оператора сидіння повертається разом з стегнами в горизонтальне положення при вертикальній стойці, яка може коливатися. Щоб погасити коливання стойки, оператор, в процесі сідання, повертає ручку 8 гасителя коливань вперед і П-подібний вигин 7 фіксує стойку від коливань. При повному присіданні штир 6 пересувається вверх і входить в отвір 4 кронштейна сидіння і тим самим відбувається фіксація опорної стойки 5 відносно сидіння 1. Стійкість оператора при сидінні забезпечується трьома точками опору: дві ноги і опорна стойка. Коли оператор встає, то сидіння 1 піднімається, штир 6, під дією своєї ваги, опускається вниз і проходить розфіксація сидіння і опорної стойки, яка займає вертикальне положення. Пропоноване технічне рішення стільчика оператора зменшує габарити та забезпечує безпечну роботу та надійність при користуванні. Фіг. 1 Фіг. 2 2 29323 Фіг. 3 Фіг. 4 Фіг. 5 3 29323 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
