Гідроприводний мембранний насос

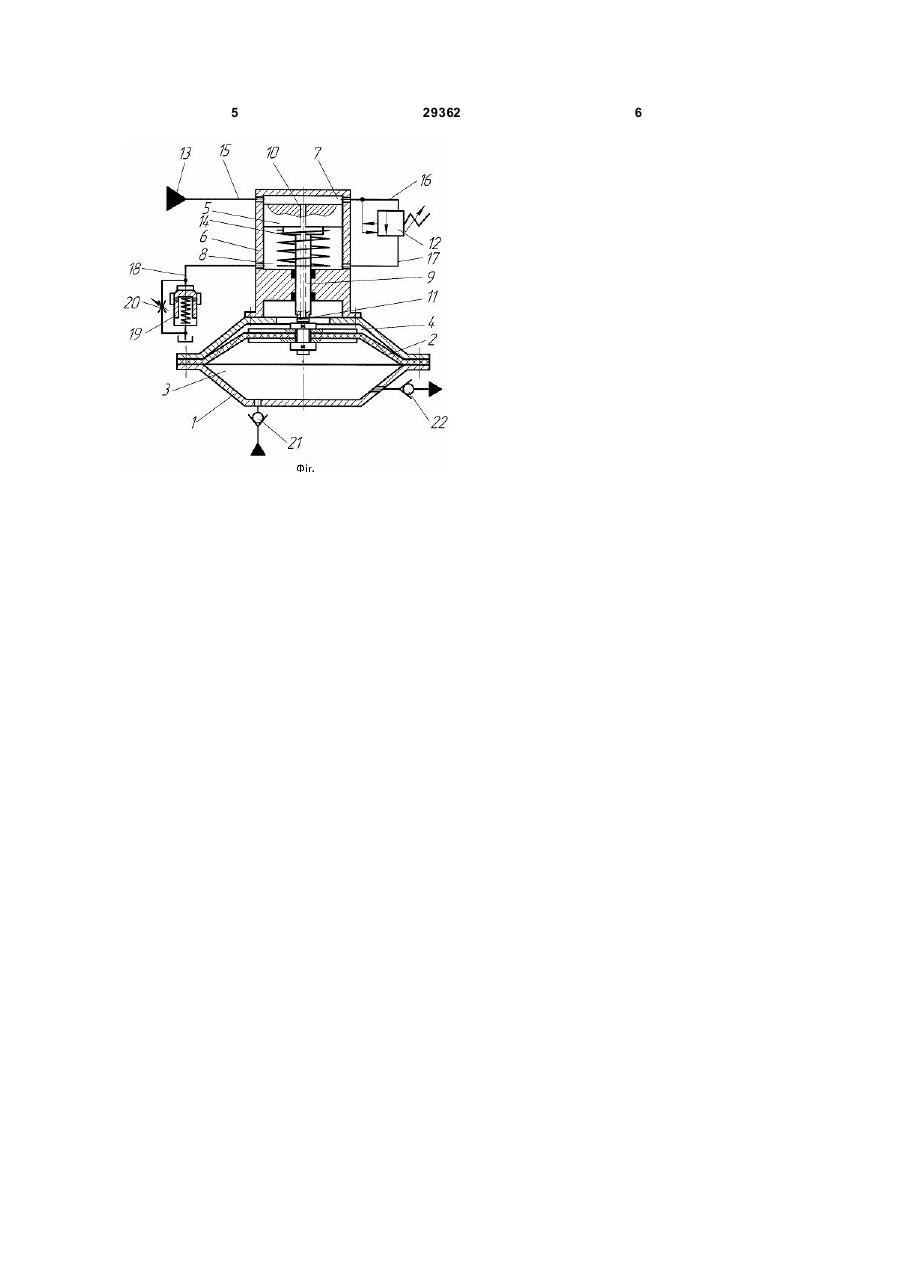

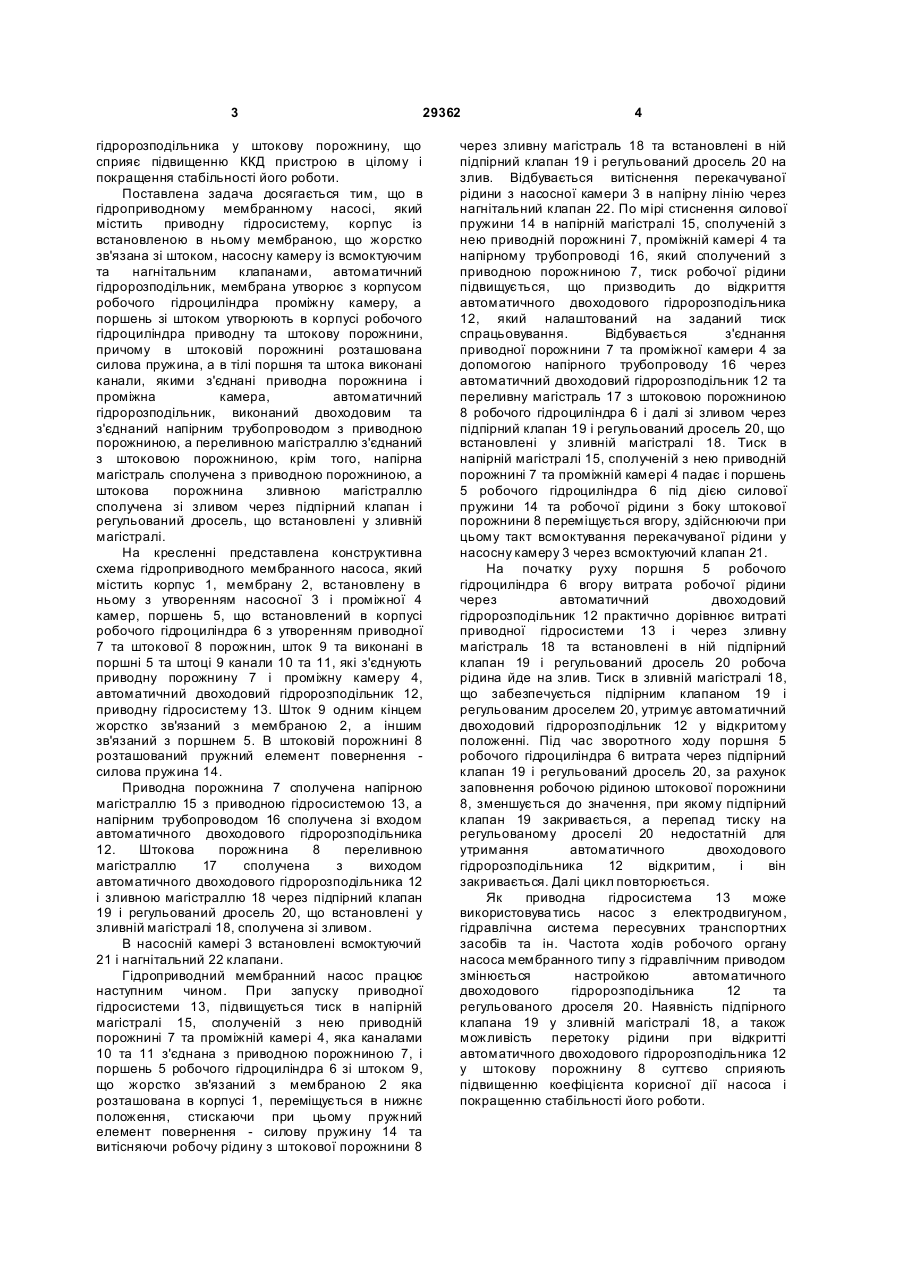

Гідроприводний мембранний насос, який містить приводну гідросистему, корпус із встановленою в ньому мембраною, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, автоматичний гідророзподільник, який відрізняється тим, що 3 29362 гідророзподільника у штокову порожнину, що сприяє підвищенню ККД пристрою в цілому і покращення стабільності його роботи. Поставлена задача досягається тим, що в гідроприводному мембранному насосі, який містить приводну гідросистему, корпус із встановленою в ньому мембраною, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, автоматичний гідророзподільник, мембрана утворює з корпусом робочого гідроциліндра проміжну камеру, а поршень зі штоком утворюють в корпусі робочого гідроциліндра приводну та штокову порожнини, причому в штоковій порожнині розташована силова пружина, а в тілі поршня та штока виконані канали, якими з'єднані приводна порожнина і проміжна камера, автоматичний гідророзподільник, виконаний двоходовим та з'єднаний напірним трубопроводом з приводною порожниною, а переливною магістраллю з'єднаний з штоковою порожниною, крім того, напірна магістраль сполучена з приводною порожниною, а штокова порожнина зливною магістраллю сполучена зі зливом через підпірний клапан і регульований дросель, що встановлені у зливній магістралі. На кресленні представлена конструктивна схема гідроприводного мембранного насоса, який містить корпус 1, мембрану 2, встановлену в ньому з утворенням насосної 3 і проміжної 4 камер, поршень 5, що встановлений в корпусі робочого гідроциліндра 6 з утворенням приводної 7 та штокової 8 порожнин, шток 9 та виконані в поршні 5 та штоці 9 канали 10 та 11, які з'єднують приводну порожнину 7 і проміжну камеру 4, автоматичний двоходовий гідророзподільник 12, приводну гідросистему 13. Шток 9 одним кінцем жорстко зв'язаний з мембраною 2, а іншим зв'язаний з поршнем 5. В штоковій порожнині 8 розташований пружний елемент повернення силова пружина 14. Приводна порожнина 7 сполучена напірною магістраллю 15 з приводною гідросистемою 13, а напірним трубопроводом 16 сполучена зі входом автоматичного двоходового гідророзподільника 12. Штокова порожнина 8 переливною магістраллю 17 сполучена з виходом автоматичного двоходового гідророзподільника 12 і зливною магістраллю 18 через підпірний клапан 19 і регульований дросель 20, що встановлені у зливній магістралі 18, сполучена зі зливом. В насосній камері 3 встановлені всмоктуючий 21 і нагнітальний 22 клапани. Гідроприводний мембранний насос працює наступним чином. При запуску приводної гідросистеми 13, підвищується тиск в напірній магістралі 15, сполученій з нею приводній порожнині 7 та проміжній камері 4, яка каналами 10 та 11 з'єднана з приводною порожниною 7, і поршень 5 робочого гідроциліндра 6 зі штоком 9, що жорстко зв'язаний з мембраною 2 яка розташована в корпусі 1, переміщується в нижнє положення, стискаючи при цьому пружний елемент повернення - силову пружину 14 та витісняючи робочу рідину з штокової порожнини 8 4 через зливну магістраль 18 та встановлені в ній підпірний клапан 19 і регульований дросель 20 на злив. Відбувається витіснення перекачуваної рідини з насосної камери 3 в напірну лінію через нагнітальний клапан 22. По мірі стиснення силової пружини 14 в напірній магістралі 15, сполученій з нею приводній порожнині 7, проміжній камері 4 та напірному трубопроводі 16, який сполучений з приводною порожниною 7, тиск робочої рідини підвищується, що призводить до відкриття автоматичного двоходового гідророзподільника 12, який налаштований на заданий тиск спрацьовування. Відбувається з'єднання приводної порожнини 7 та проміжної камери 4 за допомогою напірного трубопроводу 16 через автоматичний двоходовий гідророзподільник 12 та переливну магістраль 17 з штоковою порожниною 8 робочого гідроциліндра 6 і далі зі зливом через підпірний клапан 19 і регульований дросель 20, що встановлені у зливній магістралі 18. Тиск в напірній магістралі 15, сполученій з нею приводній порожнині 7 та проміжній камері 4 падає і поршень 5 робочого гідроциліндра 6 під дією силової пружини 14 та робочої рідини з боку штокової порожнини 8 переміщується вгору, здійснюючи при цьому такт всмоктування перекачуваної рідини у насосну камеру 3 через всмоктуючий клапан 21. На початку руху поршня 5 робочого гідроциліндра 6 вгору витрата робочої рідини через автоматичний двоходовий гідророзподільник 12 практично дорівнює витраті приводної гідросистеми 13 і через зливну магістраль 18 тавстановлені в ній підпірний клапан 19 і регульований дросель 20 робоча рідина йде на злив. Тиск в зливній магістралі 18, що забезпечується підпірним клапаном 19 і регульованим дроселем 20, утримує автоматичний двоходовий гідророзподільник 12 у відкритому положенні. Під час зворотного ходу поршня 5 робочого гідроциліндра 6 витрата через підпірний клапан 19 і регульований дросель 20, за рахунок заповнення робочою рідиною штокової порожнини 8, зменшується до значення, при якому підпірний клапан 19 закривається, а перепад тиску на регульованому дроселі 20 недостатній для утримання автоматичного двоходового гідророзподільника 12 відкритим, і він закривається. Далі цикл повторюється. Як приводна гідросистема 13 може використовува тись насос з електродвигуном, гідравлічна система пересувних транспортних засобів та ін. Частота ходів робочого органу насоса мембранного типу з гідравлічним приводом змінюється настройкою автоматичного двоходового гідророзподільника 12 та регульованого дроселя 20. Наявність підпірного клапана 19 у зливній магістралі 18, а також можливість перетоку рідини при відкритті автоматичного двоходового гідророзподільника 12 у штокову порожнину 8 суттєво сприяють підвищенню коефіцієнта корисної дії насоса і покращенню стабільності його роботи. 5 29362 6
