Шпатлівка

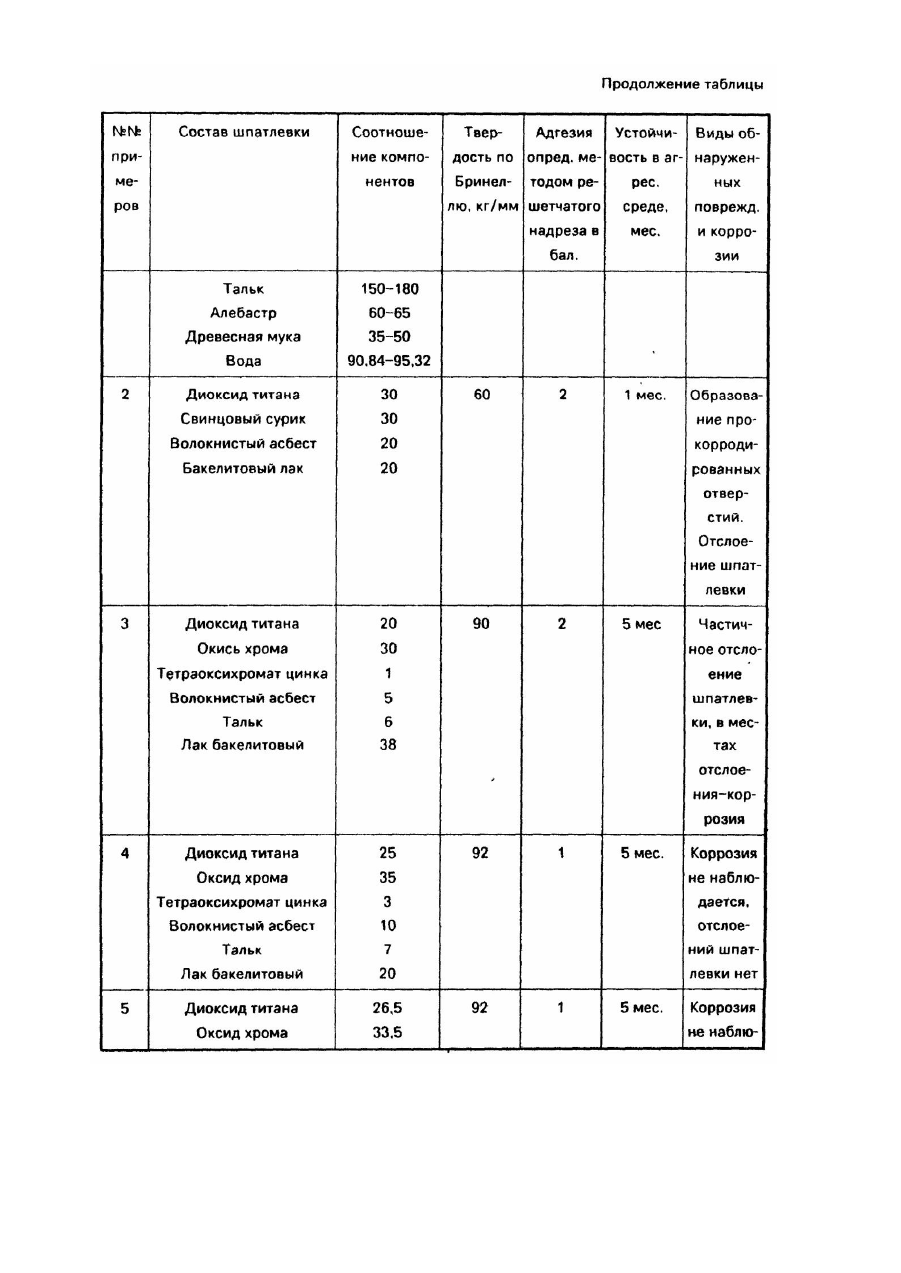

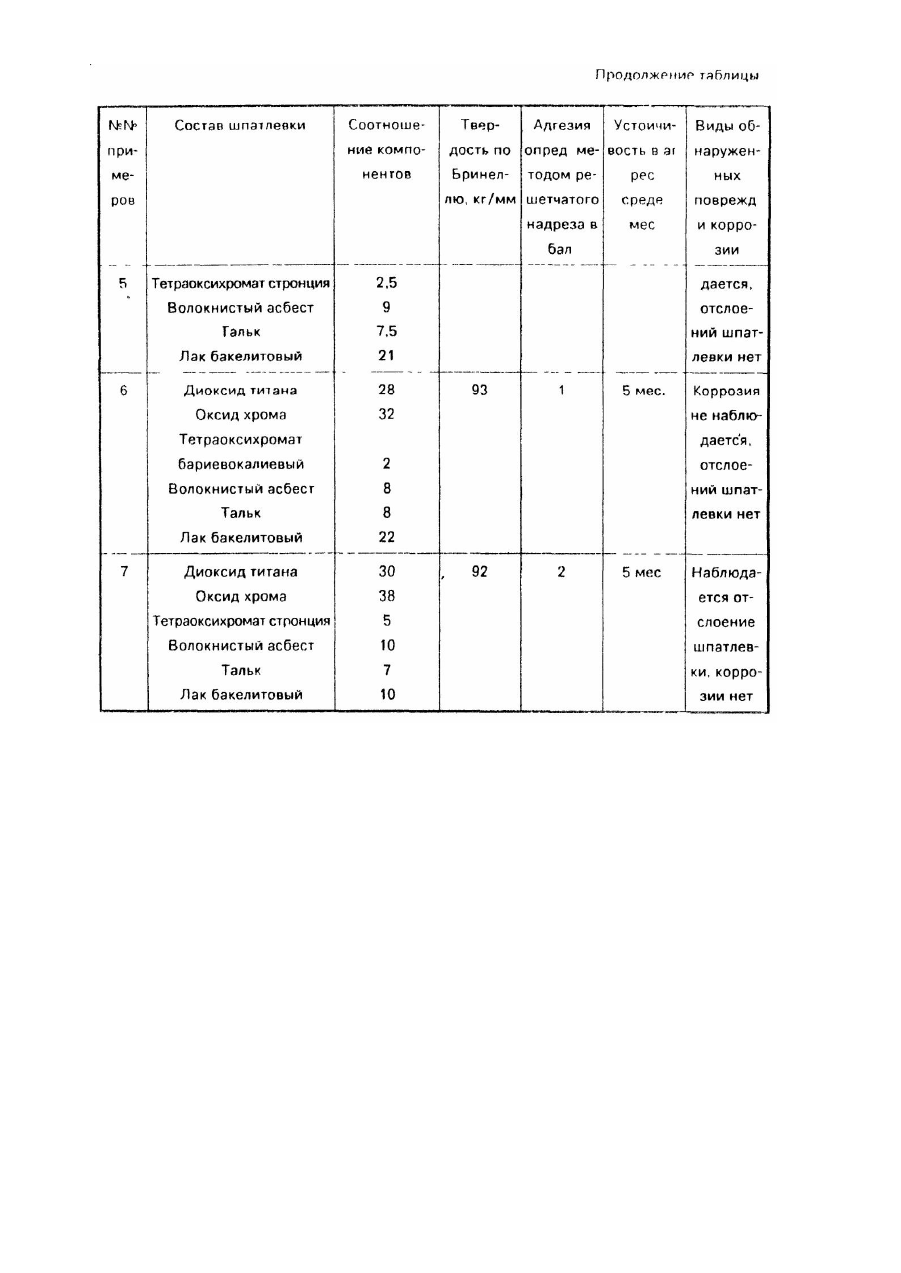

Изобретение относится к бакелитовым композициям, которые могут быть использованы в качестве шпатлевок для выравнивания раковин при реставрации деталей и неровностей поверхности изделий из алюминия и его сплавов в химической и машиностроительной промышленностях при антикоррозионной защите в агрессивных средах. Известна шпатлевка на основе фенолформальдегидных смол [1] следующей рецептуры в мас. частя х: Клеящая фенолформальдегидная 100 смола Пропиточная 98-102 фенолформальдегидная смола Карбоксиметилцеллюлоза 9,8 10,2 Бихромат калия 036 048 Тальк 150-180 Алебастр 60-65 Древесная мука 35-50 Вода 90,84-95,32 Данная шпатлевка имеет недостаточную механическую прочность и быстро разрушается в агрессивной среде. Наиболее близкой по технической сущности к заявляемому изобретению является шпатлевка, используемая для заделки прокорродированных отверстий при реставрации силуминовых центрифугальных кружек, используемых в производстве вискозных волокон [2], содержащая следующие компоненты (в вес.%): Диоксид титана 30 Свинцовый сурик 30 Волокнистый асбест 20 Бакелитовый лак 20 Недостатком указанной шпатлевки является то, что она не обладает защитными свойствами, т.к. входящий в состав шпатлевки свинцовый сурик работает как катод по отношению к алюминию и его сплавам и интенсивно разрушает их, что требует обязательной предварительной грунтовки поверхности перед шпатлевкой раковин и отверстий Губчатая структура металла в местах коррозии не позволяет добиться равномерной толщины грунтовки, при этом, свинцовый сурик, проникая в поры металла, разрушает корпус детали изнутри, что не обеспечивает достаточной адгезии шпатлевки к металлу и не позволяет реставрировать детали со значительными прокорродированными отверстиями. В основу изобретения поставлена задача создания шпатлевки для изделий из алюминия и его сплавов, обладающей защитными и пассивирующими свойствами от коррозии в сильнодействующей агрессивной среде, достаточной механической прочностью и адгезией к металлу, что позволяет реставрировать детали со значительными прокорродированными отверстиями без предварительной грунтовки и, за счет этого, увеличить их устойчивость в агрессивной среде и производительность процесса реставрации. Поставленная задача решается тем, что в шпатлевку, включающую бакелитовый лак, волокнистый асбест и диоксид титана, согласно изобретению, вводится оксид хрома, тетраоксихромат металла и тальк при следующем соотношении компонентов, мас.%; бакелитовый лак 20-22 оксид хрома 32-35 диоксид титана 25-28 тетраоксихромат металла 2-3 волокнистый асбест 8-10 тальк 7-8 Для подтверждения возможности осуществления изобретения готовят смеси ингредиентов по изобретению (примеры 3-7), аналогу (пример 1) и прототипу (пример 2). Смеси, полученные простым смешением компонентов, шпателем наносят на прокорродированные отверстия и раковины. Образцы с нанесенной шпатлевкой сушат на воздухе а течение 2-х часов, а затем в печи при температуре 100-130° в течение 2-х часов. Испытания прядильных кружек, предварительно обработанных приготовленной шпатлевкой (по примерам 17), проводили в условиях осадительной ванны вискозного производства, состоящей из серной кислоты 138-140 г/л, сульфата цинка 15-16 г/л, сульфата натрия 260-270 г/л, температура раствора 48-50°, влажность воздушной среды 90%. Полученные результаты испытаний сведены в таблицу. Очевидно, что шпатлевка предлагаемого состава (примеры 4, 5, 6), обладает более высокой твердостью, адгезией и устойчивостью в агрессивной среде и не требует предварительной грунтовки поверхности металла.
