Фарба для нанесення реквізитів на вироби з пластмас

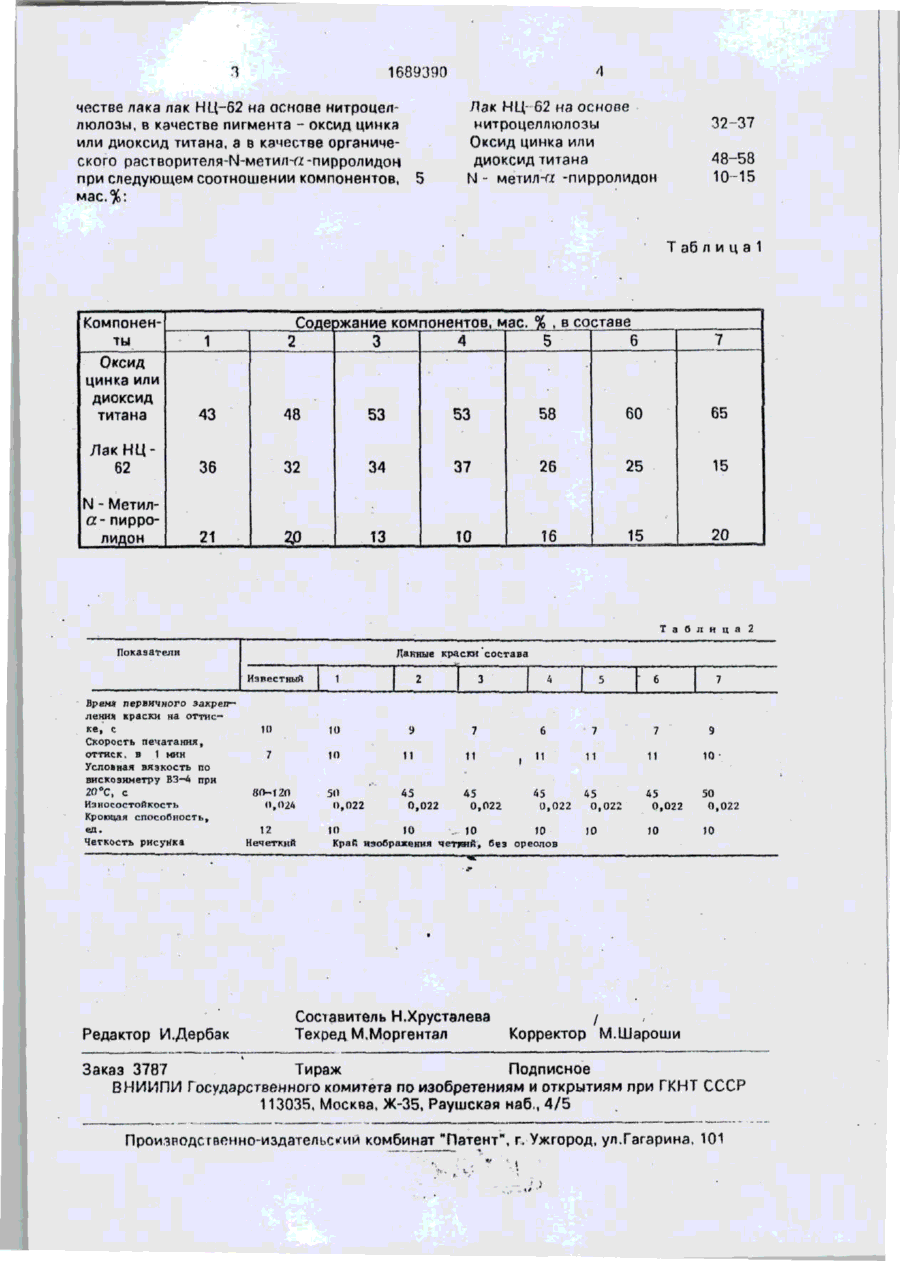

Изобретение относится к печатным краскам длятампониой печати по пластмассам и может быть использовано для маркировки изделий мз пластмасс. Изобретение позволяет улучшить печатные свойства,, краски, четкость рисунка и стойкость его кистира нию за счег совместного использования. мас.%: лакэ НЦ-62 на основе нитроцеллюлозы 32™37, оксида цинка или диоксида титана 48-58, Ы-метил-а -пирролидона 10-15. 2 табл. тро высыхает, устойчив к воздействиям атмосферы. При скалывании краски на пластмассовых изделиях четко видны нанесенные реквизиты, это достигается за счет проникновений краски в верхние слои пластмассы. Скорость печатания краской т маркировочной машине около 700 оттисков в 1 ч. Расход краски на 1000 оттисков 110 г. Лак НЦ-62 имеет следующую рецептуру, мас.ч.: коллоксилин 1,0; ди&утилфталат 0,15; летучая часть: бутилацетат 15; этилэцетат 10, ацетон 5;этиловый спирт 15; бутило вый спирт 15; толуол 40. В табл. 1 дана рецептура краски, а в табл.2 - данные по физико- механическим свойствам краски, Формула изобретения Краска для нанесения реквизитов на изделия из пластмасс, включающая лак на основе синтетической смолы, пигмент и органический рзстворитель, о т л и ч а ю щ-* и й с я тем, что, с целью улучшения печатных свойств краски, четкости рисунка и стойкости его к истиранию, краска содержит в ка ЛИКЛОЯ «о со о 1689390 Лак НЦ 62 на основе нитроцеллюлозы Оксид цинка или диоксид титана N- метил-гг -пирролидон честве лака лак НЦ-62 на основе нитроцеллюлозы, в качестве пигмента - оксид цинка или диоксид титана, а в качестве органического растворителя-Ы-метил-а -пирролидон при следующем соотношении компонентов, мас.%: 32-37 48-58 10-15 Т аб л и ц а 1 Соде эжание компонентов, мае. % . в составе 4 5 6 2 3 7 58 60 65 37 26 25 15 10 16 15 20 Компоненты Оксид цинка или диоксид титана 43 48 53 53 Лак НЦ62 36 32 34 N - Метила-пирролидон 21 13 1 Т а б л и ц а Показатели Данные краски состава Известный Время первичного закрепления краски на оттиске, с Скорость печатания, оттиск, в 1 мин Условная вязкость по вискозиметру ВЗ—4 при 20°С, с Износостойкость Кроющая способность, ед. И) 10 7 10 8O-f 20 11,02* 12 Четкость рнсугіка Редактор И.Дербак 1 50 0,022 2 Ч 4 3 7 И ti 45 0,022 45 0,022 7 6 7 7 , 11 11 11 10 • 45 0,022 45 0,022 50 0,022 10 10 10 J 45 0,022 10 . 10 10 Край изображения четядой, без ореолов Составитель Н.Хрусталева ТехредМ.Моргентал • 6 1» Нечеткий 5 9 / Корректор М.Шароши Заказ 3787 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,,4/5 Произяодсгвенно-издательс»ґии комбинат "Патент", г. Ужгород, улХагарина, 101 іJ 2
