Робоче колесо центробіжного насоса

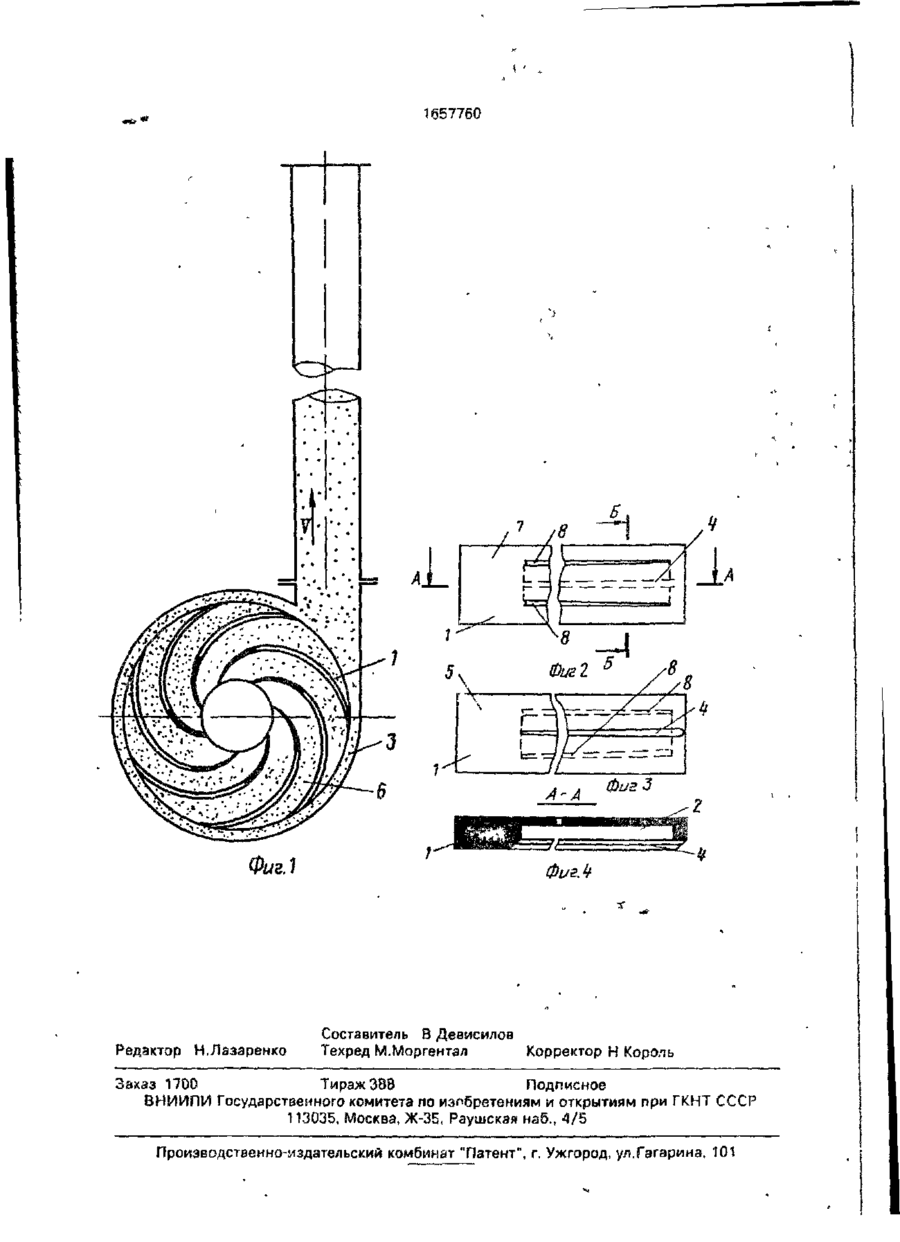

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ і"* (19) j U РЕСПУБЛИК 1505 ї • (II) F 04 D 29/22. 29/66 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И О Т Б Ы Т И Я М ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 {21)4609612/29 (22Н 1.10.88 (46)23.06.91. Бюл№23 (75) А.И.Гребенюк (53)621.671(088.8) (56) Авторское свидетельство СССР № 1193301,кя. F 04 D 29/68, 1984. (54) РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО НАСОСА (57) Изобретение предназначено для повышений КПД центробежного насоса за счет повышения интенсивности подавления вихрей на тыльных поверхностях 5 лопаток 1 рабочего колеса. Это достигается за счет того, что перепуск жидкости с лицевой стороны 7 на тыльную осуществляется через полость 2, имеющую поверхность 9 в виде двух наклонных плоскостей, воздействие которых на жидкость & полости 2 дополнительно повышает напор струи, впрыскиваемой в зону пониженного давления через щель А. 5 ил. Б-Б Фиг. 5 Qs О 1657760 Изобретение относится к насосостроению, а именно: к конструкциям рабочих колес центробежных насосов. Цель изобретения- повышение КПД насоса путем улучшения энергообмена между лицевой и тыльной поверхностями На фиг,1 изображена схема рабочего колеса центробежного насоса; на фиг 2 лопатка, вид на лицевую сторону; на фиг 3 то же, вид на тыльную сторону, на фиг.4 сечение А-А на фиг 2; на фиг.5 - сечение Б-Б на фиг.2. Рабочее колесо центробежного насоса содержит лопатки 1, в каждой из которых выполнена внутренняя полость 2, сообщенная с областью 3 повышенного давления и посредством щели 4 на тыльной поверхности 5 лопатки 1 с зоной 6 пониженного давления. Щель 4 расположена вдоль середины лопатки 1, а на лицевой стороне 7 последней выполнены две расположенные по разные стороны от щели 4 продольные прорези 8, посредством которых полость 2 сообщена с областью 3 повышенного давления, при этом поверхность 9 полости 2, прилегающая к тыльной поверхности 5 лопатки 1, выполнена в виде двух наклонных плоскостей, плавно сопряженных со стенками прорезей и щели. Площади сечений полости и прорезей превышают площадь сечения щели. вдоль тыльной поверхности 5 образуются вихри. За счет перепуска жидкости с лицевой стороны на тыльную через прорези 8 и полость 2 с расходной характеристикой се5 чений, большей по отношению к щели 4. происходит подавление вихрей и повышение КПД. За счет воздействия наклонных плоскостей поверхности 9 на жидкость в полости 2 дополнительно повышается дзв10 ление при впрыске через щель 4 на тыльную поверхность 5. В результате повышается интенсивность подавления вихрей и, как следствие, дополнительно повышается КПД Т5 20 25 30 Рабочее колесо работает следующим образом. При вращении рабочего колеса вдоль лицевой стороны 7 образуется область 3 повышенного давления, а вдоль тыльной 5 - 35 зона б пониженного давления. При этом Формула изобретения Рабочее колесо центробежного насоса, содержащее лопатки, в каждой из которых выполнена внутренняя полость, сообщенная с областью повышенного давления и посредством щели на тыльной поверхности лопатки с зоной пониженного давления, о тл и ч а ю щ е е с я тем, что, с целью повышения КПД путем улучшения энергообмена между лицевой и тыльной поверхностями, щель расположена вдоль середины лопатки, а на лицевой стороне последней выполнены две расположенные по разные стороны от щели продольные прорези, посредством которых полость сообщена с областью повышенного давления, при этом поверхность полости, прилегающая к тыльной стороне лопатки, выполнена в виде двух наклонных плоскостей, плавно сопряженных со стенками прорезей и щели, причем площади сечений полости и прорезей превышают площадь сечения щели. 1657760 Фиг.1 Редактор Н.Лазаренко ФигА Составитель В Девисилов Техред М.Моргентал Корректор Н Король Заказ 1700 Тираж 388 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101 і".'
