Парасоль

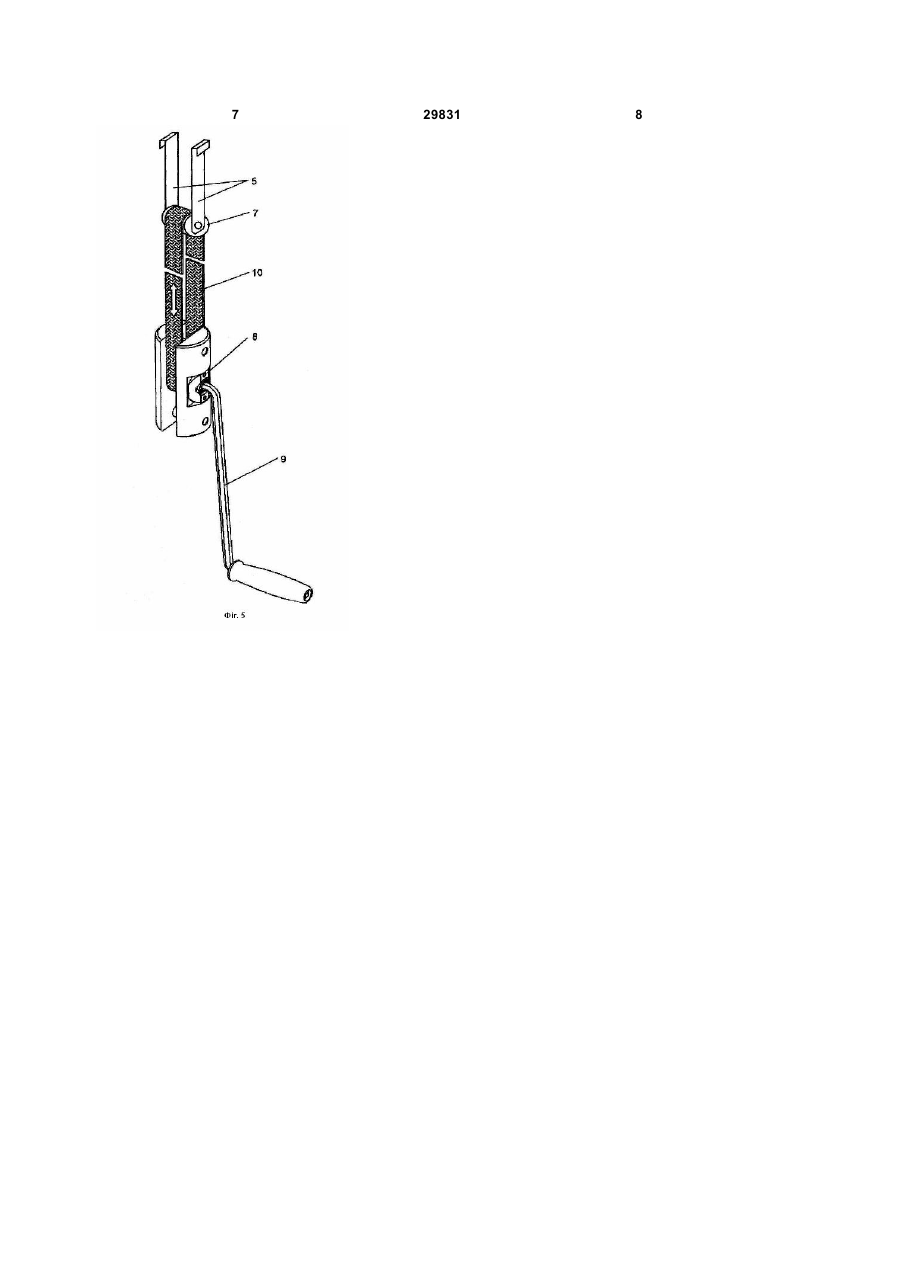

Парасоль, що містить нерухомий стояк, рухому втулку, що охоплює стояк нижче його вершини, щонайменше одну тягу керування втулкою, тяговий механізм, який відрізняється тим, що тяга виконана плоскою, нерухомий стояк 3 29831 4 Тяги керування рухливою втулкою і тяговий 6. Зазор. механізм у виді лебідки, поліспаст заховані 7. Блок поліспаста. усередині нижньої частини стійкі і невидимі для 8. Тяговий механізм. користувача, не створює видимої погрози 9. Рукоятка. користувачеві, що поліпшує технікові безпеки для 10. Канат або ремінь. користувачів при експлуатації парасоля. 11. Розпірка. Втулка не має тангенціального повороту щодо 12. Тент. осі верхньої частини стійки, тому що квадратний 13. Підвіска. поперечний переріз отвору у втулці, що охоплює 14. Периферійний канат або ремінь. по ковзній посадці квадратний поперечний переріз У конкретному прикладі парасоль містить верхньої частини стійки автоматично усуває нерухому стійку 1. можливість обертання втулки навколо стійки і тим Нерухома стійка 1 виконана з двох рознімних усуває розгойдування тенту парасоля при поривах частин 2, 3, що послідовно вставлені одна в іншу, вітру, що знижує імовірність поломки елементів де частина 2 верхня, а частина 3 нижня. парасоля при циклічному статичному вітровому Верхню частину 2 стійки охоплює рухлива навантаженні. втулка 4, що виконана з можливістю переміщення Тяги керування втулкою виконані з плоских уздовж верхньої частини 2 стійки 1. Рухлива тонких металевих стрічок, що мають можливість втулка 4 виконана з пластика або металевою входити в щілинні зазори між частинами стійки при (стальною або з алюмінієвого сплаву). В разі малій товщині тяг. При відкритому парасолі втулка металевої втулки 4 остання знизу закрита опускається вниз до торця нижньої частини стійки і декоративним пластиковим ковпаком. плоскі тяги входять усередину нижньої частини До рухливої втулки 4 закріплені дві плоскі тяги стійки і стають невидимими для користувача, що 5 керування переміщенням рухливої втулки 4 поліпшує естетичне сприйняття конструкції уздовж верхньої частини 2 стійки 1. парасоля. Непосвяченому в особливості Верхня частина 2 стійки 1 виконана з труби конструкції парасоля користувачеві візуально квадратного поперечного переріза і з'єднана по незрозуміло яким образом втулка переміщається двох діаметрально протилежних гранях рознімним уздовж граней верхньої частини стійки. Ширина з'єднанням з верхнім кінцем нижньої частини 3 стрічок приблизно дорівнює ширині граней стійки 1 з утворенням між двома іншими верхньої частини стійки і бічні крайки стрічок, що діаметрально протилежними гранями і прилягають до площин граней верхньої частини внутрішньою стінкою нижньої частини 3 стійки 1 стійки, практично візуально зливаються з двох діаметрально протилежних щілинних зазорів подовжніми ребрами верхньої частини стійки і 6, у кожний з яких пропущено усередину нижньої візуально створюють ефект відсутності тяг. частини 3 стійки 1 по плоскій тязі 5 керування Створюється враження, що втулка, як би сама переміщенням рухливої втулки 4. переміщається по нерухомій верхній частині Плоскі тяги 5 керування переміщенням стійки. рухливої втулки 4 виконані у виді плоских стрічок. Наявність поліспаста усередині стійки знижує До вільних кінців тяг 5 переміщення рухливої навантаження на тяговий механізм керування втулки 4 закріплений усередині порожнини рухом рухливої втулки. нижньої частини 3 стійки 1, щонайменше, один Інші мети, особливості, переваги і можливості блок поліспаста 7. використання пристрою видні з нижчеподаного Тяговий механізм 8 для керування відкриттям і опису прикладів виконання на підставі малюнків. закриттям парасоля розташований і закріплений При цьому всі описані і/або графічно представлені до стійки 1 усередині порожнини її нижньої ознаки самі по собі або в будь-якій розумній частини 3. комбінації складають предмет удосконалення, Тяговий механізм 8 виконаний у виді незалежно від загальних вимог або зворотного самотормозящої лебідки, наприклад, черв'ячної, з зв'язку. обгонною або з безповоротною муфтою. Короткий опис креслень. Лебідка з ручним приводом і зі знімною Фіг.1. Парасоль. Схема парасоля у відкритому рукояткою 9. положенні. Ведучий вал тягового механізму 8 має у Фіг.2. Парасоль. Схема парасоля в закритому вільному торці вала шестигранний або положенні. чотиригранний отвір для вставки робочого кінця Фіг.3. Парасоль. Фрагмент верхньої частини рукоятки 9. Робочий кінець рукоятки 9 закінчується парасоля у відкритому положенні. шестигранним або відповідно чотиригранним Фіг.4. Парасоль. Фрагмент верхньої частини пальцем. парасоля в закритому положенні. Тяговий механізм 8 може бути виконаний з Фіг.5. Парасоль. Аксонометрія. Фрагмент тяговим барабаном на відомому валові, для вузла тягового привода зі знятими стійкою і намотування на нього вільного кінця каната 10 або рухливою втулкою. ременя поліспаста 7. Перелік позначень на кресленнях. Тяговий механізм 8 може бути виконаний з 1. Стійка. тяговою зірочкою на відомому валові, для 2. Верхня частина стійки 1. зачеплення з ланцюгом, що одним кінцем 3. Нижня частина стійки 1. з'єднаний з вільним кінцем каната або ременя 4. Рухлива втулка. поліспаста 7, а інший кінець ланцюга вільно 5. Плоска тяга. 5 29831 6 сходить з тягової зірочки в нижню частину 3 можливість обертання втулки 4 навколо стійки 1 і порожнини стійки 1. тим усуває розгойдування тенту 12 парасоля при Вільний кінець каната 10 або ременя поривах вітру, що знижує імовірність поломки поліспаста 7 може бути закріплений до елементів парасоля від циклічного статичного нескінченного ланцюга, що має можливість вітрового навантаження. рухатися між тяговою і відомою зірочками. Тяги 5 керування втулкою 4 виконані з плоских Парасоль містить, щонайменше, чотири тонких металевих стрічок, що мають можливість розпірки 11 периферії тенту 12. Розпірки 11 входити в щілинні зазори 6 між частинами 2, 3 виконані з круглих металевих або пластикових стійки 1. При відкритому парасолі втулка 4 труб. опускається вниз до торця нижньої частини 3 Верхні кінці розпірок 11 шарнірно закріплені до стійки 1 і тяги 5 входять усередину нижньої рухливої втулки 4. частини 3 стійки 1 і стають невидимими для Розпірки 11 підвішені за нижні кінці до нижніх користувача, що спрощує сприйняття конструкції кінців підвісок 13 у виді канатів, ременів, парасоля. Непосвяченому особливо конструкції металевих або пластикових прутків, верхні кінці парасоля користувачеві візуально незрозуміло яких закріплені у вершини стійки 1 таким чином, яким образом втулка переміщається уздовж що в закритому положенні тенту 12 парасоля граней верхньої частини стійки. Ширина стрічок тяг рухлива втулка 4 розташовується усередині під 5 приблизно дорівнює ширині граней верхньої вузлом кріплення верхніх кінців підвісок 13. Для частини 2 стійки 1 і бічні крайки стрічок, що полегшення розкриття парасоля в початковий прилягають до площин граней верхньої частини період шляхом виведення розпірок (як важелів) з стійки, практично візуально зливаються з мертвої зони радіальна відстань крапки підвісу подовжніми ребрами верхньої частини 2 стійки 1 і верхніх кінців підвісок 13 виконана на від 5 до 20 візуально створюють ефект відсутності тяг 5. відсотків більше, ніж радіальна відстань від осі Створюється враження, що втулка 4, як би сама шарніра шарнірного кріплення верхніх кінців переміщається по нерухомій верхній частині 2 розпірок 11 щодо осі верхньої частини 2 стійки 1. стійки 1. Блок поліспаста 7 здатний багаторазово Для можливості легкого закриття парасоля кут зменшити навантаження на тяговий механізм 8 у нахилу розпірок 11 у відкритому стані парасоля з виді лебідки. вертикальною стійкою 1 складає від 15 до 25 градусів щодо обрію, а для полегшеного відкриття парасоля кут між розпіркою 11 і підвіскою 13 складає відповідно від 15 до 5 градусів. Ці міри необхідні для недопущення конструктивного розташування кінематичних елементів парасоля в мертвих зонах, що позитивно впливає на працездатність і довговічність експлуатації парасоля. Розпірки 11 разом з рухливою втулкою 4, тягами 5 керування втулкою 4 разом із блоком поліспаста 7 підвішені до вершини верхньої частини 2 стійки 1 на підвісках 13. Нижні кінці розпірок 11 з'єднані периферійними канатами 14 або ременями, таким чином, що в розкритому положенні тенту 12 парасоля нижні кінці розпірок 11 мають можливість спиратися на розтягнуті периферійні канати 14 або ремені. Периферійні канати 14 або ремені та підвіски 13 можуть бути ушиті в тент 12 або розташовуватися під поверхнею тенту 12. Тент 12 парасоля має можливість розкриватися при русі рухливої втулки 4 вниз і складатися навколо стійки 1 і поверх розпірок 11 при русі рухливої втулки 4 нагору. Тяги 5 керування рухливою втулкою 4 і тяговий механізм 8 у виді лебідки, блок поліспаста 7 заховані усередині нижньої частини 3 стійки 1 і невидимі для користувача, не створюють видимої погрози користувачеві, що спрощує зовнішній вигляд і поліпшує техніку безпеки для користувачів при експлуатації парасоля. Втулка 4 не має тангенціального повороту щодо осі верхньої частини 2 стійки 1, тому що відповідний перетинові стійки 1 прямокутний поперечний переріз отвору у втулці 4, що охоплює по ковзній посадці квадратний поперечний переріз верхньої частини стійки 1 автоматично усуває 7 29831 8
