Електрифікований кормороздавач-змішувач, оснащений приладами-опромінювачами для знезаражування виробничого приміщення

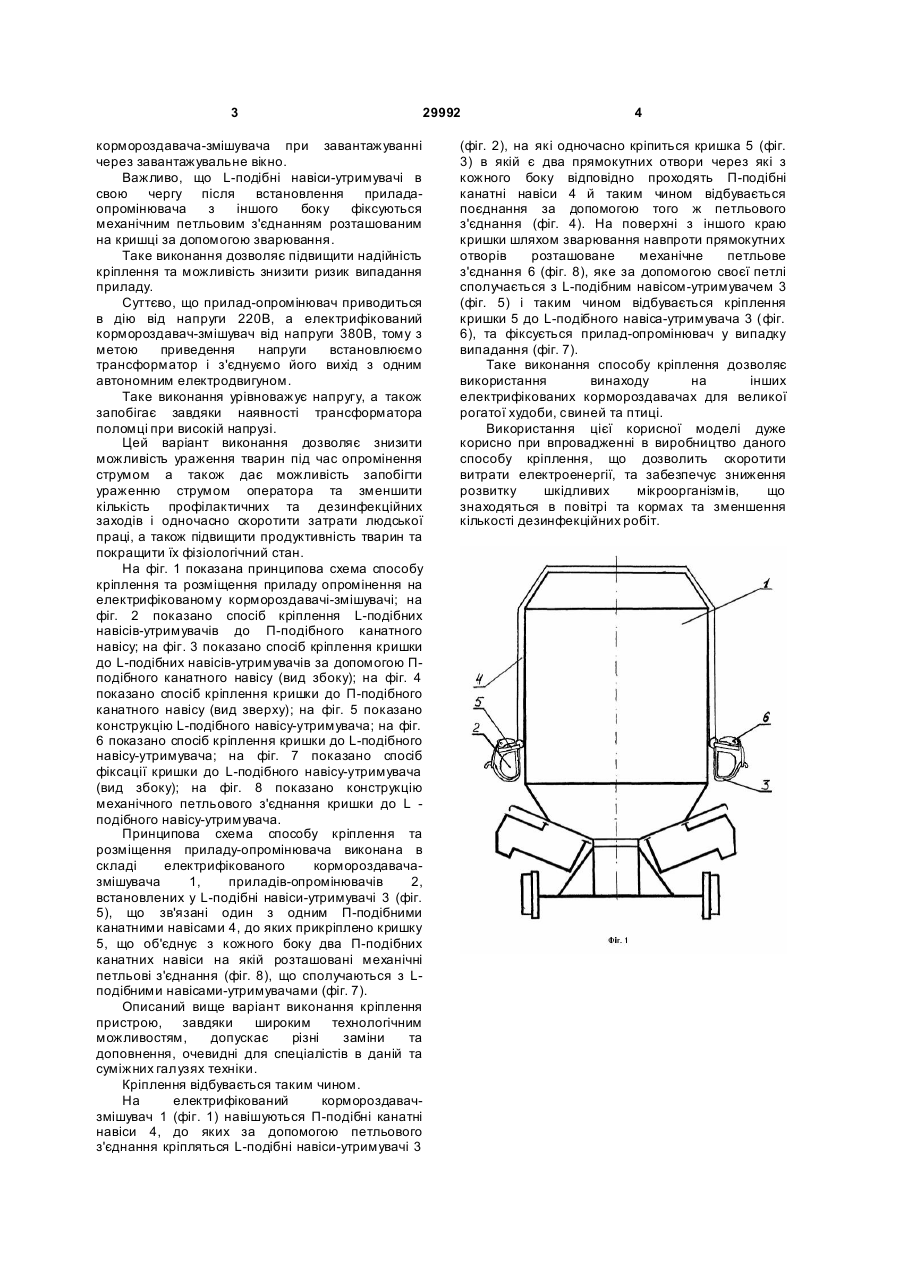

1. Електрифікований кормороздавачзмішувач, що містить щонайменше один бункер, 3 29992 кормороздавача-змішувача при завантажуванні через завантажувальне вікно. Важливо, що L-подібні навіси-утримувачі в свою чергу після встановлення приладаопромінювача з іншого боку фіксуються механічним петльовим з'єднанням розташованим на кришці за допомогою зварювання. Таке виконання дозволяє підвищити надійність кріплення та можливість знизити ризик випадання приладу. Суттєво, що прилад-опромінювач приводиться в дію від напруги 220В, а електрифікований кормороздавач-змішувач від напруги 380В, тому з метою приведення напруги встановлюємо трансформатор і з'єднуємо його вихід з одним автономним електродвигуном. Таке виконання урівноважує напругу, а також запобігає завдяки наявності трансформатора поломці при високій напрузі. Цей варіант виконання дозволяє знизити можливість ураження тварин під час опромінення струмом а також дає можливість запобігти ураженню струмом оператора та зменшити кількість профілактичних та дезинфекційних заходів і одночасно скоротити затрати людської праці, а також підвищити продуктивність тварин та покращити їх фізіологічний стан. На фіг. 1 показана принципова схема способу кріплення та розміщення приладу опромінення на електрифікованому кормороздавачі-змішувачі; на фіг. 2 показано спосіб кріплення L-подібних навісів-утримувачів до П-подібного канатного навісу; на фіг. 3 показано спосіб кріплення кришки до L-подібних навісів-утримувачів за допомогою Пподібного канатного навісу (вид збоку); на фіг. 4 показано спосіб кріплення кришки до П-подібного канатного навісу (вид зверху); на фіг. 5 показано конструкцію L-подібного навісу-утримувача; на фіг. 6 показано спосіб кріплення кришки до L-подібного навісу-утримувача; на фіг. 7 показано спосіб фіксації кришки до L-подібного навісу-утримувача (вид збоку); на фіг. 8 показано конструкцію механічного петльового з'єднання кришки до L подібного навісу-утримувача. Принципова схема способу кріплення та розміщення приладу-опромінювача виконана в складі електрифікованого кормороздавачазмішувача 1, приладів-опромінювачів 2, встановлених у L-подібні навіси-утримувачі 3 (фіг. 5), що зв'язані один з одним П-подібними канатними навісами 4, до яких прикріплено кришку 5, що об'єднує з кожного боку два П-подібних канатних навіси на якій розташовані механічні петльові з'єднання (фіг. 8), що сполучаються з Lподібними навісами-утримувачами (фіг. 7). Описаний вище варіант виконання кріплення пристрою, завдяки широким технологічним можливостям, допускає різні заміни та доповнення, очевидні для спеціалістів в даній та суміжних галузях техніки. Кріплення відбувається таким чином. На електрифікований кормороздавачзмішувач 1 (фіг. 1) навішуються П-подібні канатні навіси 4, до яких за допомогою петльового з'єднання кріпляться L-подібні навіси-утримувачі 3 4 (фіг. 2), на які одночасно кріпиться кришка 5 (фіг. 3) в якій є два прямокутних отвори через які з кожного боку відповідно проходять П-подібні канатні навіси 4 й таким чином відбувається поєднання за допомогою того ж петльового з'єднання (фіг. 4). На поверхні з іншого краю кришки шляхом зварювання навпроти прямокутних отворів розташоване механічне петльове з'єднання 6 (фіг. 8), яке за допомогою своєї петлі сполучається з L-подібним навісом-утримувачем 3 (фіг. 5) і таким чином відбувається кріплення кришки 5 до L-подібного навіса-утримувача 3 (фіг. 6), та фіксується прилад-опромінювач у випадку випадання (фіг. 7). Таке виконання способу кріплення дозволяє використання винаходу на інших електрифікованих кормороздавачах для великої рогатої худоби, свиней та птиці. Використання цієї корисної моделі дуже корисно при впровадженні в виробництво даного способу кріплення, що дозволить скоротити витрати електроенергії, та забезпечує зниження розвитку шкідливих мікроорганізмів, що знаходяться в повітрі та кормах та зменшення кількості дезинфекційних робіт. 5 29992 6 7 29992 8
