Навантажувач кормів

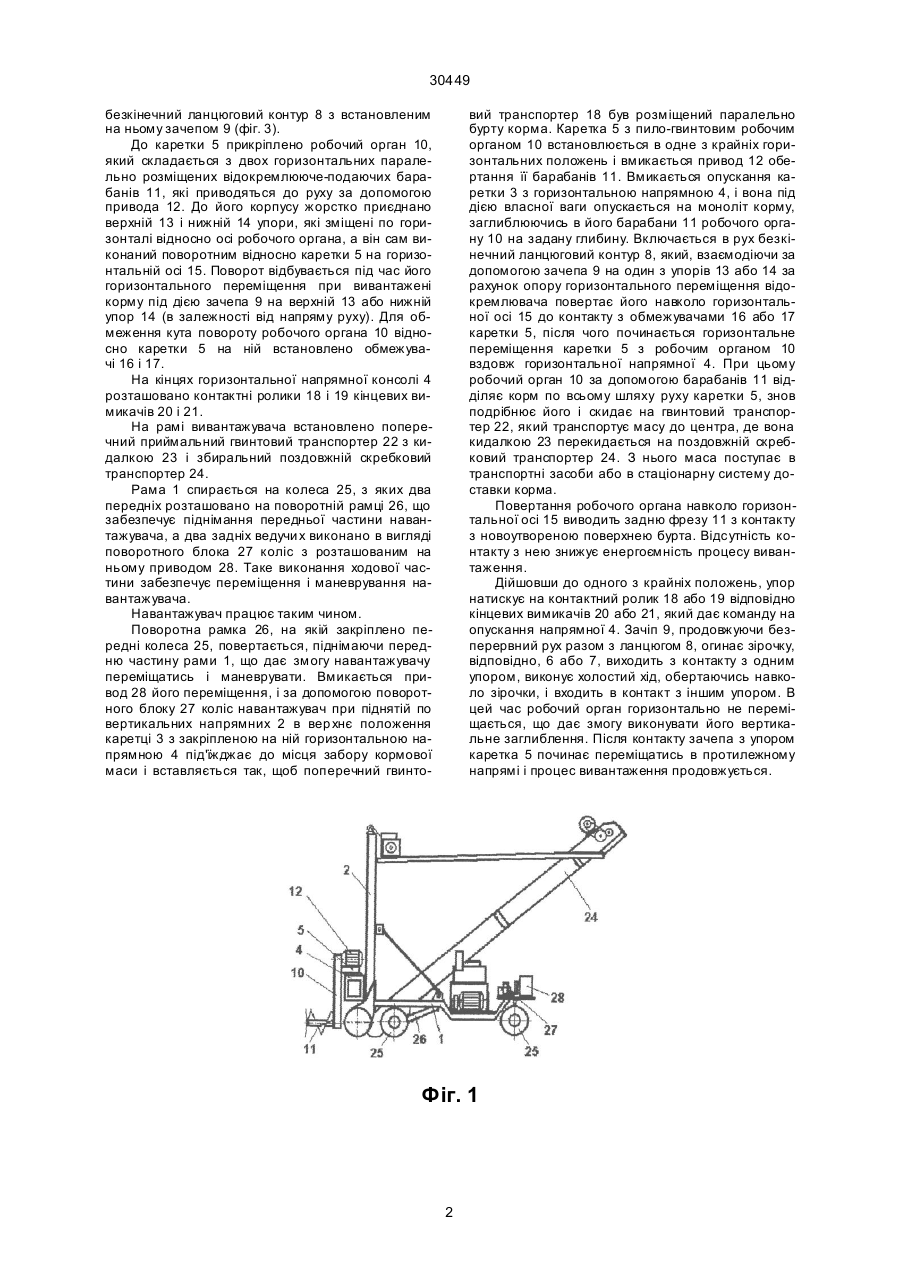

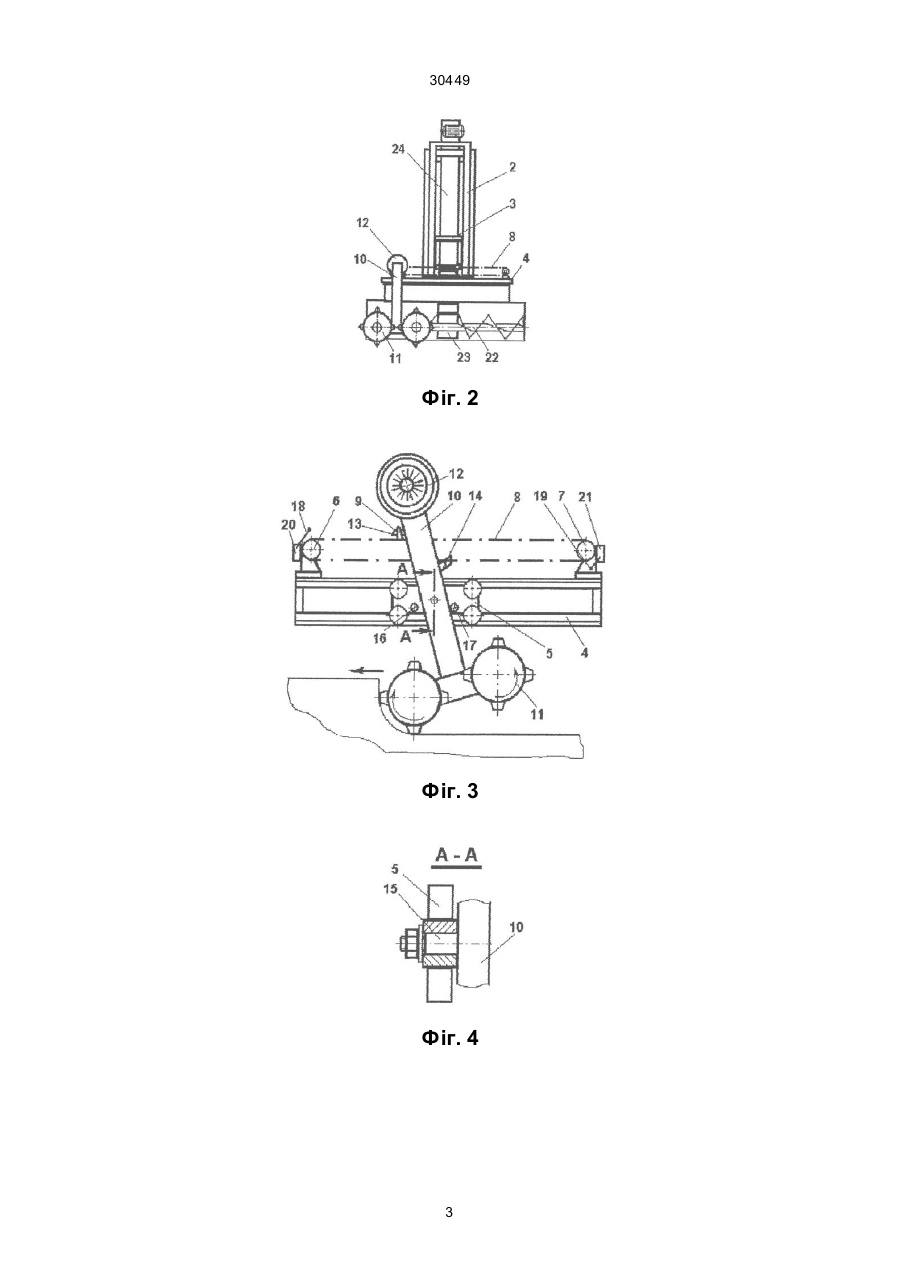

Навантажувач кормів, який має консоль, оснащену механізмом зворотно-поступального ру 30449 безкінечний ланцюговий контур 8 з встановленим на ньому зачепом 9 (фіг. 3). До каретки 5 прикріплено робочий орган 10, який складається з двох горизонтальних паралельно розміщених відокремлююче-подаючих барабанів 11, які приводяться до руху за допомогою привода 12. До його корпусу жорстко приєднано верхній 13 і нижній 14 упори, які зміщені по горизонталі відносно осі робочого органа, а він сам виконаний поворотним відносно каретки 5 на горизонтальній осі 15. Поворот відбувається під час його горизонтального переміщення при вивантажені корму під дією зачепа 9 на верхній 13 або нижній упор 14 (в залежності від напряму руху). Для обмеження кута повороту робочого органа 10 відносно каретки 5 на ній встановлено обмежувачі 16 і 17. На кінцях горизонтальної напрямної консолі 4 розташовано контактні ролики 18 і 19 кінцевих вимикачів 20 і 21. На рамі вивантажувача встановлено поперечний приймальний гвинтовий транспортер 22 з кидалкою 23 і збиральний поздовжній скребковий транспортер 24. Рама 1 спирається на колеса 25, з яких два передніх розташовано на поворотній рамці 26, що забезпечує піднімання передньої частини навантажувача, а два задніх ведучи х виконано в вигляді поворотного блока 27 коліс з розташованим на ньому приводом 28. Таке виконання ходової частини забезпечує переміщення і маневрування навантажувача. Навантажувач працює таким чином. Поворотна рамка 26, на якій закріплено передні колеса 25, повертається, піднімаючи передню частину рами 1, що дає змогу навантажувачу переміщатись і маневрувати. Вмикається привод 28 його переміщення, і за допомогою поворотного блоку 27 коліс навантажувач при піднятій по вертикальних напрямних 2 в вер хнє положення каретці 3 з закріпленою на ній горизонтальною напрямною 4 під'їжджає до місця забору кормової маси і вставляється так, щоб поперечний гвинто вий транспортер 18 був розміщений паралельно бурту корма. Каретка 5 з пило-гвинтовим робочим органом 10 встановлюється в одне з крайніх горизонтальних положень і вмикається привод 12 обертання її барабанів 11. Вмикається опускання каретки 3 з горизонтальною напрямною 4, і вона під дією власної ваги опускається на моноліт корму, заглиблюючись в його барабани 11 робочого органу 10 на задану глибину. Включається в рух безкінечний ланцюговий контур 8, який, взаємодіючи за допомогою зачепа 9 на один з упорів 13 або 14 за рахунок опору горизонтального переміщення відокремлювача повертає його навколо горизонтальної осі 15 до контакту з обмежувачами 16 або 17 каретки 5, після чого починається горизонтальне переміщення каретки 5 з робочим органом 10 вздовж горизонтальної напрямної 4. При цьому робочий орган 10 за допомогою барабанів 11 відділяє корм по всьому шляху руху каретки 5, знов подрібнює його і скидає на гвинтовий транспортер 22, який транспортує масу до центра, де вона кидалкою 23 перекидається на поздовжній скребковий транспортер 24. З нього маса поступає в транспортні засоби або в стаціонарну систему доставки корма. Повертання робочого органа навколо горизонтальної осі 15 виводить задню фрезу 11 з контакту з новоутвореною поверхнею бурта. Відсутність контакту з нею знижує енергоємність процесу вивантаження. Дійшовши до одного з крайніх положень, упор натискує на контактний ролик 18 або 19 відповідно кінцевих вимикачів 20 або 21, який дає команду на опускання напрямної 4. Зачіп 9, продовжуючи безперервний рух разом з ланцюгом 8, огинає зірочку, відповідно, 6 або 7, виходить з контакту з одним упором, виконує холостий хід, обертаючись навколо зірочки, і входить в контакт з іншим упором. В цей час робочий орган горизонтально не переміщається, що дає змогу виконувати його вертикальне заглиблення. Після контакту зачепа з упором каретка 5 починає переміщатись в протилежному напрямі і процес вивантаження продовжується. Фіг. 1 2 30449 Фіг. 2 Фіг. 3 Фіг. 4 3 30449 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
