Пристрій для подання рідини, яка аналізується, з потоку

Номер патенту: 3071

Опубліковано: 26.12.1994

Автор: Суржиков Олександр Петрович

Завантажити PDF файл.

Формула / Реферат

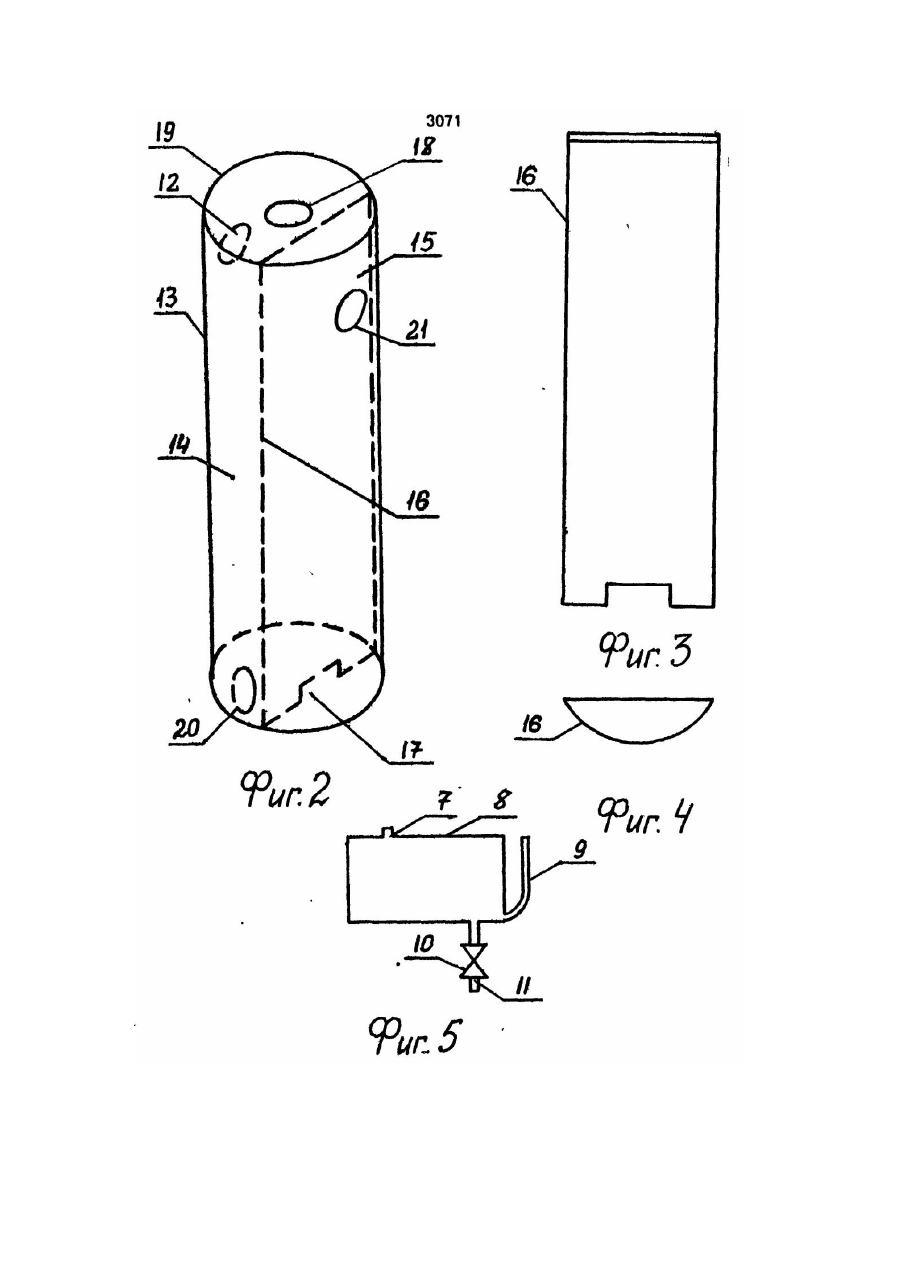

Устройство для подачи анализируемой жидкости из потока, содержащее блок управления, пробоотборник, соединенный через гидроклапан с гидроемкостью и эжектором, отличающееся тем, что пробоотборник снабжен переливной гидроемкостью с регулятором расхода жидкости, входным отверстием, соединенным с выходом гидроклалана и выходным отверстием для входа анализируемой жидкости, и перегородкой, установленной в пробоотборнике с возможностью его разделения на два отсека; и выполненной герметично в верхней части, и с калиброванным отверстием в нижней части перегородки.

Текст

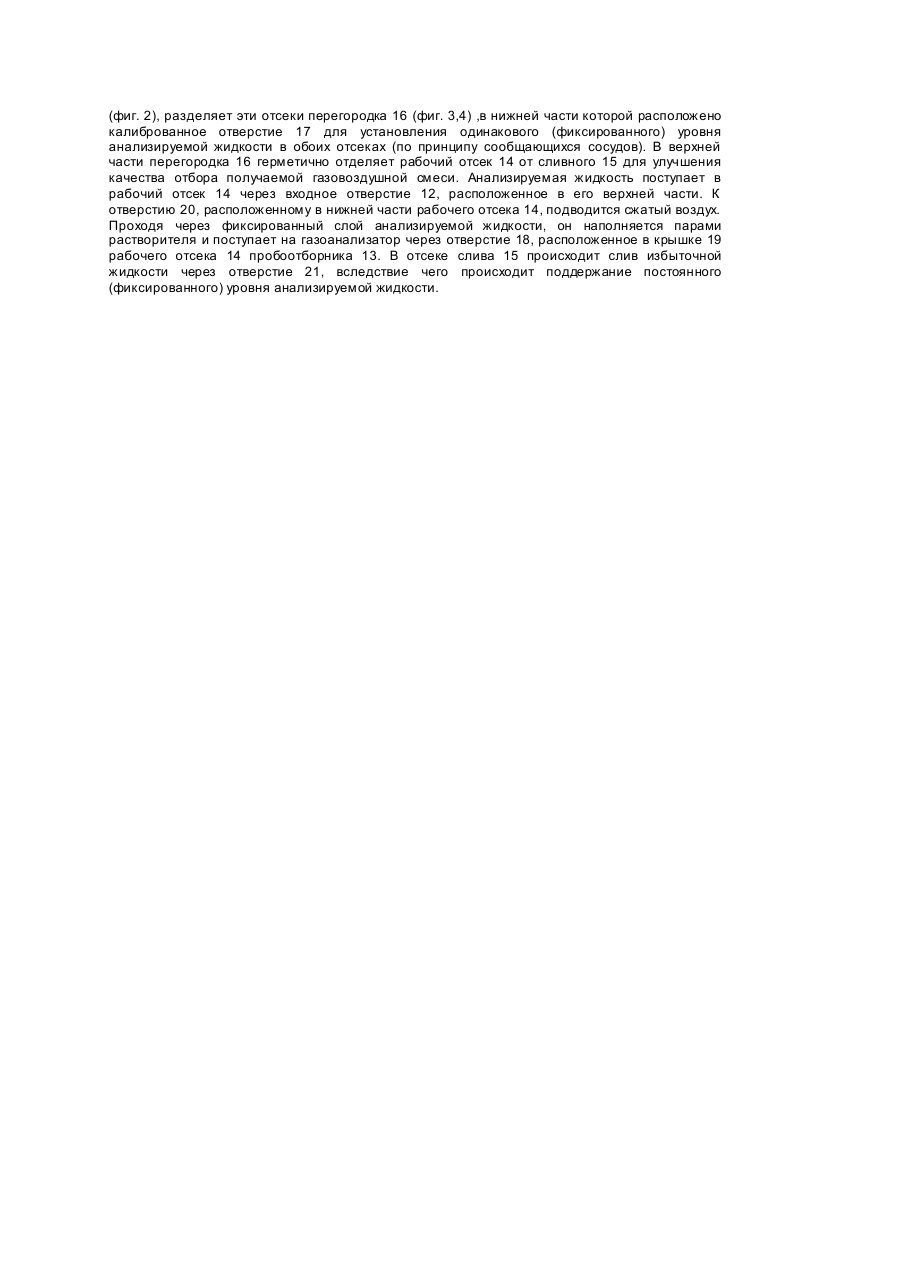

Изобретение относится к устройствам подачи анализируемой жидкости из потока и может применяться в химической, нефтеперерабатывающей и пищевой промышленности, а именно для автоматического определения содержания растворителя в сточных водах маслоэкстракционного производства. Наиболее близким по технической сущности является устройство пробоотбора и подготовки сточных вод, которое содержит блок управления, пробоотборник. Соединенный через гидроклапан с гидроемкостью и эжектором [1, 2]. Блок управления вырабатывает четыре команды, соответствующие четырем этапам работы устройства с дискретностью показаний (одно показание - за 14 минут), а именно: отбор пробы из потока. перелив отобранной пробы в барботажную колонку, далее барботаж фиксированного объема пробы и слив отработанной пробы с последующим повторением этапов. Устройство пробоотбора и подготовки сточных вод предназначено в силу конструктивных и схемных решений, для автоматического дискретного отбора пробы и дискретного выделения из пробы газовоздушной смеси. Кроме того, за счет длительного времени (6 мин) отбора пробы из потока в гидроемкость происходит выделение летучи х компонентов, содержащихся в анализируемой жидкости, что влечет за собой ухудшение качественных показателей получаемой газовоздушной смеси. В основу изобретения поставлена задача усовершенствования устройства пробоотбора и подготовки сточных вод путем изменения.конструкции устройства, за счет чего обеспечивается непрерывная подача «-да+влизируемой жидкости из потока и непрерывный отбор газовоздушной смеси и за счет этого сокращается время отбора пробы, соответственно уменьшается выдувание летучих компонентов, что в свою очередь обеспечивает улучшение качества получаемой газовоздушной смеси. Поставленная задача решается тем, что в устройстве для подачи анализируемой жидкости из потока, содержащем блок управления, пробоотборник, соединенный через гидроклапан с гидроемкостью и эжектором, согласно изобретению, имеется переливная гидроемкость с регулятором расхода жидкости, входным отверстием, соединенным с выходом гидроклапана и .выходным отверстием для входа анализируемой жидкости, что обеспечивает непрерывность ее подачи и перегородкой, установленной в пробоотборнике с йозможностью его разделения на два отсека, и выполненной герметично в верхней части, и с калиброванным отверстием в нижней частм перегородки, что обеспечивает непрерывность подачи газовоздушной смеси, выделившейся в результате барботажа фиксированного слоя анализируемой пробы. Непрерывность подачи анализируемой жидкости и непрерывность подачи газовоздушной смеси сокращает время отбора пробы, что уменьшает выдувание летучи х компонентов и обеспечивает улучшение качества получаемой газовоздушной смеси. Изобретение поясняется чертежами. На фиг. 1 дана блок-схема устройства; на фиг. 2-общий вид пробоотборника; на фиг. 3 - вид перегородки спереди; на фиг. 4 - вид перегородки сверху; на фиг. 5 - схемное изображение переливной гидроемкости с регулятором расхода. Устройство непрерывной подачи анализируемой жидкости из потока (фиг. 1) состоит из блокапробоотбора 1 и блока управления 2. Блок пробоотбора 1 состоит из последовательно соединенных трубопроводами пнев" моклапана 3, эжектора 4, гидроемкости 5, гидроклапана 6. Выход гидроклапана 6 соединен с входным отверстием 7 переливной - гмдроемкости 8, соединенной патрубком 9 с атмосферой (фиг. 5). Переливная гидроемкость 8 последовательно соединена с регулятором расхода жидкости 10. выходное отверстие 11 которого соединено с входным отверстием 12 для подачи анализируемой жидкости в пробоотборник 13. Пробоотборник 13 разделен на два отсека - рабочий 14 и сливной 15 перегородкой 16 (фиг. 2, 3 и 4), выполненной герметично в верхней части и с калиброванным отверстием 17 в нижней части. Пробоотборник 13 имеет отверстие 18, расположенное в крышке 19 рабочего отсека 14. В нижней части рабочего отсека 14 выполнено отверстие 20 для подачи сжатого воздуха. В верхней части сливного отсека 15 выполнено отверстие 21 для слива отработанной анализируемой жидкости. Блок управления 2 соединен трубопроводами с пневмоклапаном 3 и гидроклапаном 6 для подачи управляющих сигналов. Устройство работает следующим образом: проба отбирается из потока жидкости в гидроемкость 5, посредством эжектора 4 (фиг. 1). По истечении времени управляющего сигнала, задаваемого блоком управления 2 на пневмоклапан 3, эжектор 4 прекращает работу, и анализируемая жидкость, находящаяся в гидроемкости 5 через открытый управляющим сигналом блока управления 2 гидроклапан 6, поступает в переливную гидроемкость 8 в количестве, достаточном для поддержания непрерывной подачи анализируемой жидкости в пробоотборник 13 при дискретной работе эжектора. Время работы пневмоклапана 3 определяется временем набора анализируемой жидкости в гидроемкость 5. а гидроклапана 6 временем перелива анализируемой жидкости из гидроемкость 5 в переливную гидроемкость 8. Переливная гидроемкость 8 трубопроводом через регулятор расхода 10 соединена с пробоотборником 13, в который анализируемая жидкость поступает самотеком. Расход анализируемой жидкости устанавливаемый регулятором расхода 10 из переливной гидроемкости 8 в пробоотборник 13 подбирается таким образом, чтобы анализируемая жидкость подавалась до тех пор, пока новая порция анализируемой жидкости не поступит в переливную гидроемкость 8, т. е. не пройдут предшествующие два этапа. Анализируемая жидкость поступает в пробоотборник 13, разделенный на два отсека -рабочий 14 и сливной 15 (фиг. 2), разделяет эти отсеки перегородка 16 (фиг. 3,4) ,в нижней части которой расположено калиброванное отверстие 17 для установления одинакового (фиксированного) уровня анализируемой жидкости в обоих отсеках (по принципу сообщающихся сосудов). В верхней части перегородка 16 герметично отделяет рабочий отсек 14 от сливного 15 для улучшения качества отбора получаемой газовоздушной смеси. Анализируемая жидкость поступает в рабочий отсек 14 через входное отверстие 12, расположенное в его верхней части. К отверстию 20, расположенному в нижней части рабочего отсека 14, подводится сжатый воздух. Проходя через фиксированный слой анализируемой жидкости, он наполняется парами растворителя и поступает на газоанализатор через отверстие 18, расположенное в крышке 19 рабочего отсека 14 пробоотборника 13. В отсеке слива 15 происходит слив избыточной жидкости через отверстие 21, вследствие чего происходит поддержание постоянного (фиксированного) уровня анализируемой жидкости.

Дивитися

Додаткова інформація

Назва патенту англійською

Device for supply of liquid being analyzed from flow

Автори англійською

Surzhykov Oleksandr Petrovych

Назва патенту російською

Устройство для подачи анализируемой жидкости из потока

Автори російською

Суржиков Александр Петрович

МПК / Мітки

МПК: G01N 1/10

Мітки: рідини, пристрій, подання, яка, потоку, аналізується
