Обчісувальний апарат льонокомбайна

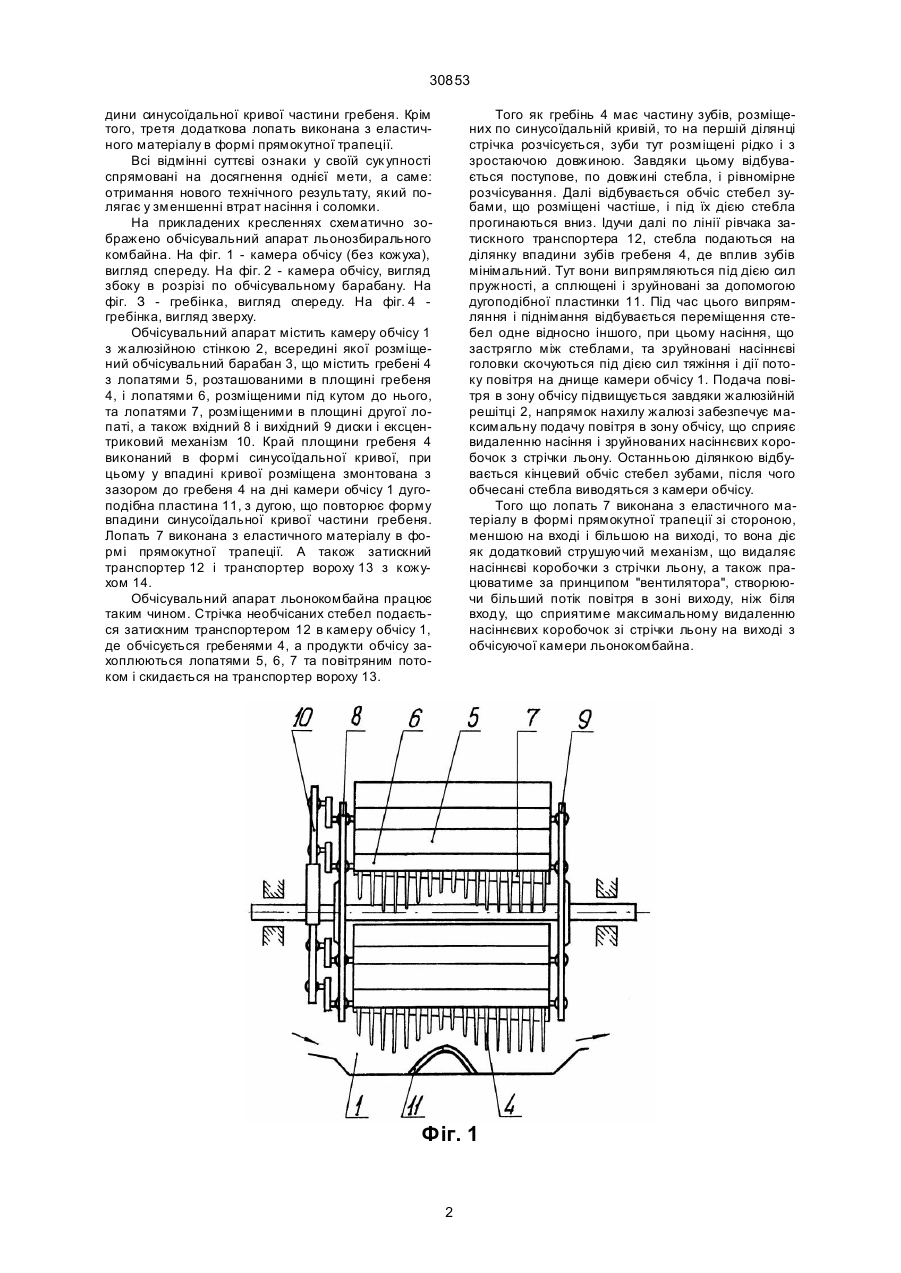

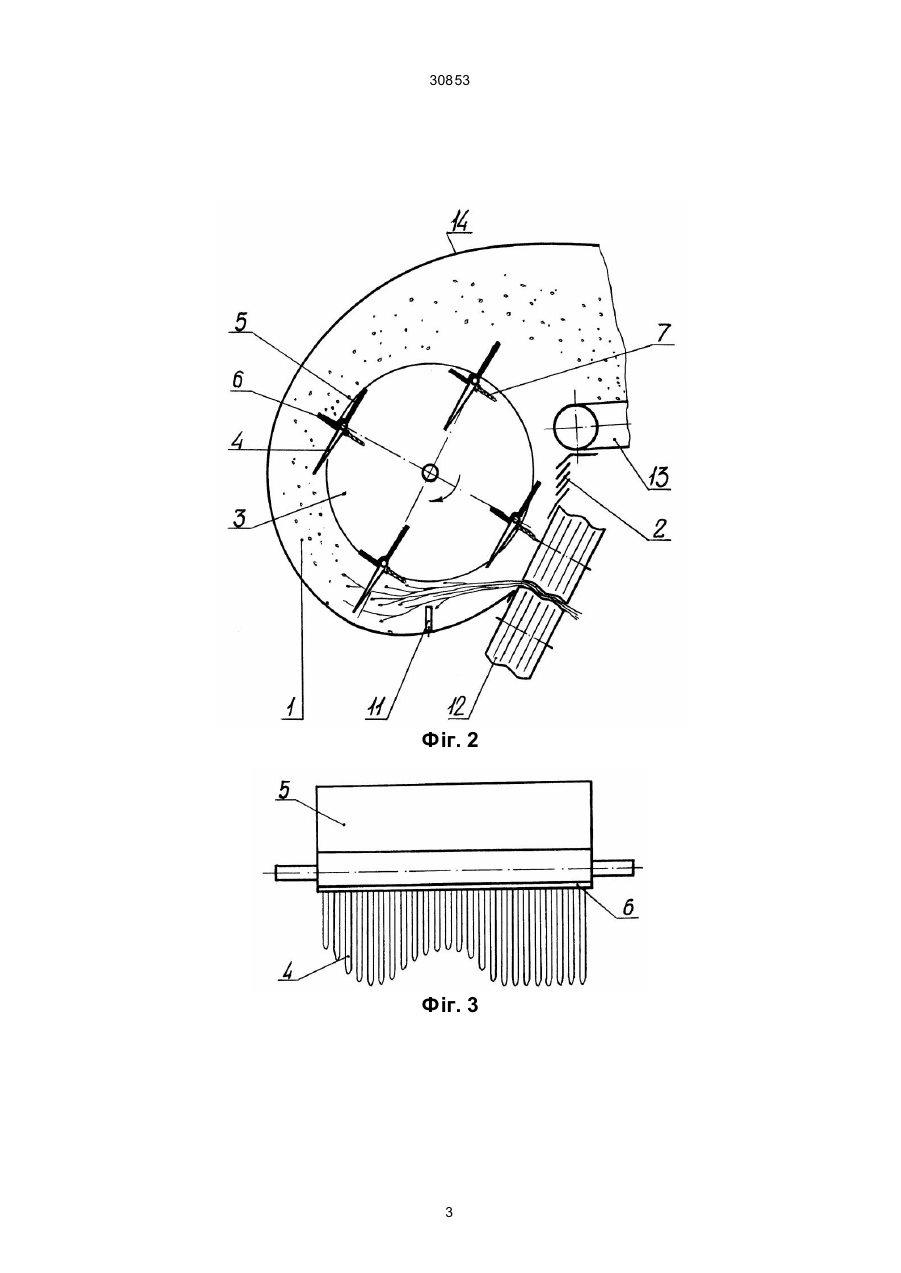

1. Обчісувальний апарат льонокомбайна, що містить затискний транспортер і камеру обчісу з обчісувальним барабаном, на валу якого встановлено вхідний і вихідний диски, гребені з зубами різної довжини і лопаті, одна з яких розміщена в 30853 дини синусоїдальної кривої частини гребеня. Крім того, третя додаткова лопать виконана з еластичного матеріалу в формі прямокутної трапеції. Всі відмінні суттєві ознаки у своїй сук упності спрямовані на досягнення однієї мети, а саме: отримання нового технічного результату, який полягає у зменшенні втрат насіння і соломки. На прикладених кресленнях схематично зображено обчісувальний апарат льонозбирального комбайна. На фіг. 1 - камера обчісу (без кожуха), вигляд спереду. На фіг. 2 - камера обчісу, вигляд збоку в розрізі по обчісувальному барабану. На фіг. З - гребінка, вигляд спереду. На фіг. 4 гребінка, вигляд зверху. Обчісувальний апарат містить камеру обчісу 1 з жалюзійною стінкою 2, всередині якої розміщений обчісувальний барабан 3, що містить гребені 4 з лопатями 5, розташованими в площині гребеня 4, і лопатями 6, розміщеними під кутом до нього, та лопатями 7, розміщеними в площині другої лопаті, а також вхідний 8 і вихідний 9 диски і ексцентриковий механізм 10. Край площини гребеня 4 виконаний в формі синусоїдальної кривої, при цьому у впадині кривої розміщена змонтована з зазором до гребеня 4 на дні камери обчісу 1 дугоподібна пластина 11, з дугою, що повторює форму впадини синусоїдальної кривої частини гребеня. Лопать 7 виконана з еластичного матеріалу в формі прямокутної трапеції. А також затискний транспортер 12 і транспортер вороху 13 з кожухом 14. Обчісувальний апарат льонокомбайна працює таким чином. Стрічка необчісаних стебел подається затискним транспортером 12 в камеру обчісу 1, де обчісується гребенями 4, а продукти обчісу захоплюються лопатями 5, 6, 7 та повітряним потоком і скидається на транспортер вороху 13. Того як гребінь 4 має частину зубів, розміщених по синусоїдальній кривій, то на першій ділянці стрічка розчісується, зуби тут розміщені рідко і з зростаючою довжиною. Завдяки цьому відбувається поступове, по довжині стебла, і рівномірне розчісування. Далі відбувається обчіс стебел зубами, що розміщені частіше, і під їх дією стебла прогинаються вниз. Ідучи далі по лінії рівчака затискного транспортера 12, стебла подаються на ділянку впадини зубів гребеня 4, де вплив зубів мінімальний. Тут вони випрямляються під дією сил пружності, а сплющені і зруйновані за допомогою дугоподібної пластинки 11. Під час цього випрямляння і піднімання відбувається переміщення стебел одне відносно іншого, при цьому насіння, що застрягло між стеблами, та зруйновані насіннєві головки скочуються під дією сил тяжіння і дії потоку повітря на днище камери обчісу 1. Подача повітря в зону обчісу підвищується завдяки жалюзійній решітці 2, напрямок нахилу жалюзі забезпечує максимальну подачу повітря в зону обчісу, що сприяє видаленню насіння і зруйнованих насіннєвих коробочок з стрічки льону. Останньою ділянкою відбувається кінцевий обчіс стебел зубами, після чого обчесані стебла виводяться з камери обчісу. Того що лопать 7 виконана з еластичного матеріалу в формі прямокутної трапеції зі стороною, меншою на вході і більшою на виході, то вона діє як додатковий струшуючий механізм, що видаляє насіннєві коробочки з стрічки льону, а також працюватиме за принципом "вентилятора", створюючи більший потік повітря в зоні виходу, ніж біля входу, що сприятиме максимальному видаленню насіннєвих коробочок зі стрічки льону на виході з обчісуючої камери льонокомбайна. Фіг. 1 2 30853 Фіг. 2 Фіг. 3 3 30853 Фіг . 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
