Магнітний сепаратор

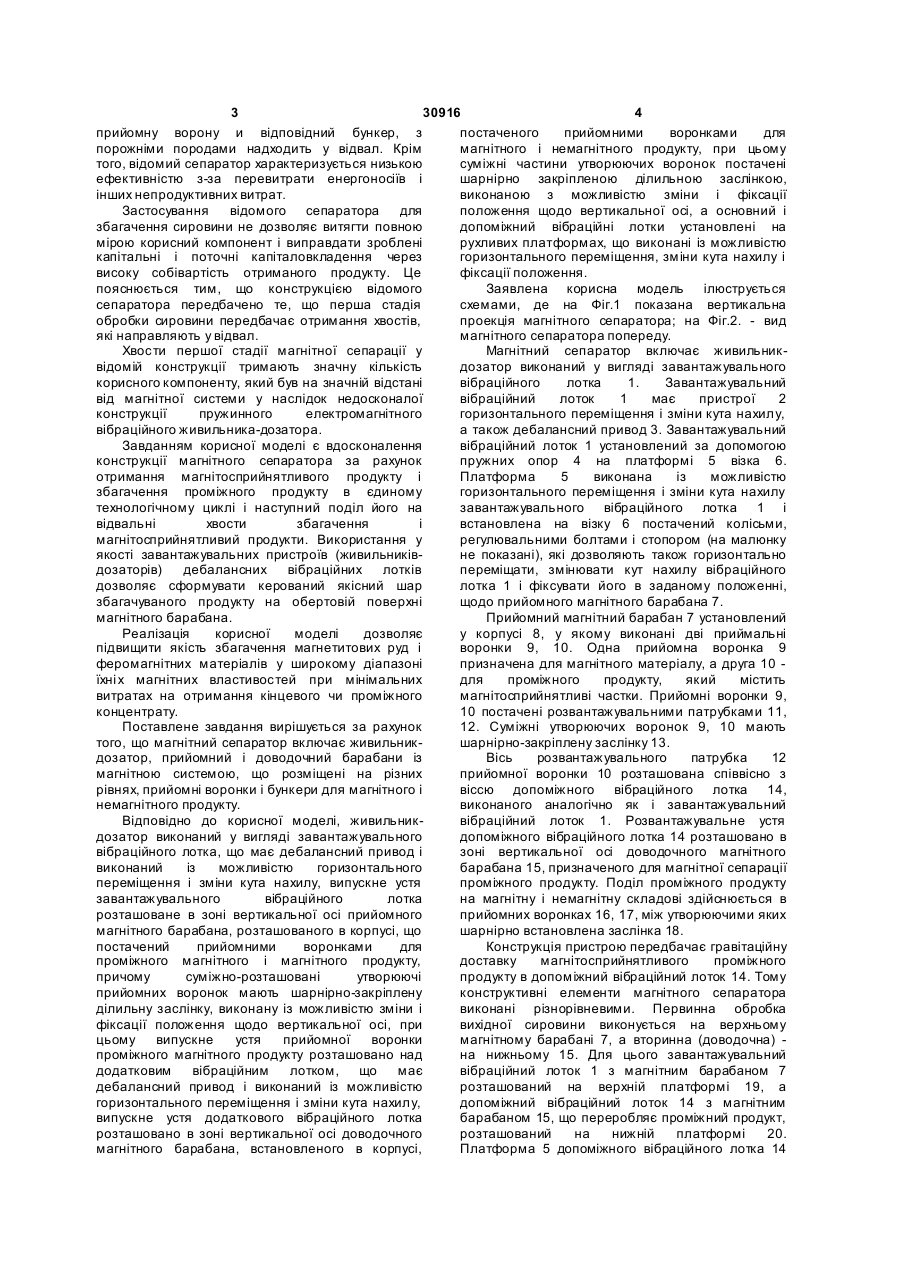

Магнітний сепаратор, що містить живильникдозатор, приймальний і довідний барабани із магнітною системою, розміщені на різних рівнях, приймальні лійки і бункери для магнітного і немагнітного продуктів, який відрізняється тим, що живильник-дозатор виконаний у вигляді завантажувального вібраційного лотка, що має дебалансний привід і виконаний з можливістю горизонтального переміщення і зміни кута нахилу, випускне устя завантажувального вібраційного лотка розташоване в зоні вертикальної осі приймального магнітного барабана, U 2 (19) 1 3 30916 4 прийомну ворону и відповідний бункер, з постаченого прийомними воронками для порожніми породами надходить у відвал. Крім магнітного і немагнітного продукту, при цьому того, відомий сепаратор характеризується низькою суміжні частини утворюючих воронок постачені ефективністю з-за перевитрати енергоносіїв і шарнірно закріпленою ділильною заслінкою, інших непродуктивних витрат. виконаною з можливістю зміни і фіксації Застосування відомого сепаратора для положення щодо вертикальної осі, а основний і збагачення сировини не дозволяє витягти повною допоміжний вібраційні лотки установлені на мірою корисний компонент і виправдати зроблені рухливих платформах, що виконані із можливістю капітальні і поточні капіталовкладення через горизонтального переміщення, зміни кута нахилу і високу собівартість отриманого продукту. Це фіксації положення. пояснюється тим, що конструкцією відомого Заявлена корисна модель ілюструється сепаратора передбачено те, що перша стадія схемами, де на Фіг.1 показана вертикальна обробки сировини передбачає отримання хвостів, проекція магнітного сепаратора; на Фіг.2. - вид які направляють у відвал. магнітного сепаратора попереду. Хвости першої стадії магнітної сепарації у Магнітний сепаратор включає живильниквідомій конструкції тримають значну кількість дозатор виконаний у вигляді завантажувального корисного компоненту, який був на значній відстані вібраційного лотка 1. Завантажувальний від магнітної системи у наслідок недосконалої вібраційний лоток 1 має пристрої 2 конструкції пружинного електромагнітного горизонтального переміщення і зміни кута нахилу, вібраційного живильника-дозатора. а також дебалансний привод 3. Завантажувальний Завданням корисної моделі є вдосконалення вібраційний лоток 1 установлений за допомогою конструкції магнітного сепаратора за рахунок пружних опор 4 на платформі 5 візка 6. отримання магнітосприйнятливого продукту і Платформа 5 виконана із можливістю збагачення проміжного продукту в єдиному горизонтального переміщення і зміни кута нахилу технологічному циклі і наступний поділ його на завантажувального вібраційного лотка 1 і відвальні хвости збагачення і встановлена на візку 6 постачений колісьми, магнітосприйнятливий продукти. Використання у регулювальними болтами і стопором (на малюнку якості завантажувальних пристроїв (живильниківне показані), які дозволяють також горизонтально дозаторів) дебалансних вібраційних лотків переміщати, змінювати кут нахилу вібраційного дозволяє сформувати керований якісний шар лотка 1 і фіксувати його в заданому положенні, збагачуваного продукту на обертовій поверхні щодо прийомного магнітного барабана 7. магнітного барабана. Прийомний магнітний барабан 7 установлений Реалізація корисної моделі дозволяє у корпусі 8, у якому виконані дві приймальні підвищити якість збагачення магнетитових руд і воронки 9, 10. Одна прийомна воронка 9 феромагнітних матеріалів у широкому діапазоні призначена для магнітного матеріалу, а друга 10 їхні х магнітних властивостей при мінімальних для проміжного продукту, який містить витратах на отримання кінцевого чи проміжного магнітосприйнятливі частки. Прийомні воронки 9, концентрату. 10 постачені розвантажувальними патрубками 11, Поставлене завдання вирішується за рахунок 12. Суміжні утворюючих воронок 9, 10 мають того, що магнітний сепаратор включає живильникшарнірно-закріплену заслінку 13. дозатор, прийомний і доводочний барабани із Вісь розвантажувального патрубка 12 магнітною системою, що розміщені на різних прийомної воронки 10 розташована співвісно з рівнях, прийомні воронки і бункери для магнітного і віссю допоміжного вібраційного лотка 14, немагнітного продукту. виконаного аналогічно як і завантажувальний Відповідно до корисної моделі, живильниквібраційний лоток 1. Розвантажувальне устя дозатор виконаний у вигляді завантажувального допоміжного вібраційного лотка 14 розташовано в вібраційного лотка, що має дебалансний привод і зоні вертикальної осі доводочного магнітного виконаний із можливістю горизонтального барабана 15, призначеного для магнітної сепарації переміщення і зміни кута нахилу, випускне устя проміжного продукту. Поділ проміжного продукту завантажувального вібраційного лотка на магнітну і немагнітну складові здійснюється в розташоване в зоні вертикальної осі прийомного прийомних воронках 16, 17, між утворюючими яких магнітного барабана, розташованого в корпусі, що шарнірно встановлена заслінка 18. постачений прийомними воронками для Конструкція пристрою передбачає гравітаційну проміжного магнітного і магнітного продукту, доставку магнітосприйнятливого проміжного причому суміжно-розташовані утворюючі продукту в допоміжний вібраційний лоток 14. Тому прийомних воронок мають шарнірно-закріплену конструктивні елементи магнітного сепаратора ділильну заслінку, виконану із можливістю зміни і виконані різнорівневими. Первинна обробка фіксації положення щодо вертикальної осі, при вихідної сировини виконується на верхньому цьому випускне устя прийомної воронки магнітному барабані 7, а вторинна (доводочна) проміжного магнітного продукту розташовано над на нижньому 15. Для цього завантажувальний додатковим вібраційним лотком, що має вібраційний лоток 1 з магнітним барабаном 7 дебалансний привод і виконаний із можливістю розташований на верхній платформі 19, а горизонтального переміщення і зміни кута нахилу, допоміжний вібраційний лоток 14 з магнітним випускне устя додаткового вібраційного лотка барабаном 15, що переробляє проміжний продукт, розташовано в зоні вертикальної осі доводочного розташований на нижній платформі 20. магнітного барабана, встановленого в корпусі, Платформа 5 допоміжного вібраційного лотка 14 5 30916 6 та її візок конструктивно однакові із платформою і устаткування у відповідності прийнятим візком завантажувального лотка 1 і дозволяють збагачувальним процесом. горизонтально переміщати і змінювати кут нахилу Проміжний продукт надходить у прийомну допоміжного вібраційного лотка 14. воронку 10 для наступної переробки (доводки). Для обслуговування магнітних барабанів 7, 15 Проміжний продукт являє собою комплексну і вібраційних лотків 1, 14 служать сходи 21 і суміш, яка складається з порожньої породи, а підставка 22. також часток з магнітною сприйнятливістю, що не Магнітний сепаратор працює в такий спосіб. потрапили в прийомну воронку 9 з магнітним Магнітний сепаратор передбачає можливість продуктом. Наявність цих магнітосприйнятливих збагачення залізовмісної сировини в сухому часток обумовлено тим, що вони могли вигляді без додаткових витрат на попереднє перебувати в завантажувальному шарі у зволоження до стану пульпи. Вихідна сировина положенні, що визначає відсутність або може бути представлене залізною рудою або мінімальний вплив магнітної системи барабана 7. металургійними шлаками, що утримують Співвідношення магнітного продукту і феромагнітні частки після попередньої підготовки, проміжного продукту, а також показники наявності що полягає в дробленні і здрібнюванні великих в них корисного компоненту задаються шматків до фракційного складу, що забезпечує положенням заслінки 13, яку шарнірно повноту розкриття магнітосприйнятливого закріплюють до суміжних утворюючих прийомних компоненту залежно від сили магнітної індукції воронок 9, 10. Положення заслінки 13 змінюють і магнітної системи сепаратора. фіксують залежно від фізико-механічних Отриманий магнітосприйнятливий продукт властивостей ви хідної сировини, її подають за допомогою дозаторів або конвеєрів на гранулометричного складу, швидкості обертання завантажувальний вібраційний лоток 1, барабана 7 і оптимального співвідношення вмісту кінематично пов'язаний із дебалансним приводом корисного компонента в проміжному і магнітному 3. За рахунок того, що завантажувальний продукті. вібраційний лоток 1 установлений на пружних Проміжний продукт, надійшовши в прийомну опорах 4, при роботі вібраційного дебалансного воронку 10, переміщується під дією сил гравітації привода 2 генеруються об'ємні коливання, по розвантажувальному патрубку 12 у допоміжний амплітуда і частота яких забезпечує рівномірний вібраційний лоток 14 із дебалансним приводом 3. розподіл окремих часток по площині Співвісне розташування допоміжного вібраційного завантажувального вібраційного лотка 1 і їхнє лотка 14 і розвантажувального патрубка 12 рівномірне переміщення убік розвантажувального прийомної воронки 10 дозволяє рівномірно устя. Розвантажувальне устя завантажувального розподілити на вібруючій поверхні допоміжного вібраційного лотка 1 розташовують у зоні лотка 14 проміжний продукт, що безупинно вертикальної осі прийомного магнітного барабана зсипається. Конструктивно допоміжний 7, установленого в корпусі 8. вібраційний лоток 14 виконаний як і Взаємне розташування розвантажувального завантажувальний 1, тому, залежно від параметрів устя завантажувального вібраційного лотка 1 і і властивостей проміжного продукту, його магнітного барабана 7 регулюють залежно від розташовують на заданому положенні щодо фізико-механічних властивостей сировини, що вертикальної осі магнітного барабана 15 шляхом переробляється, параметрів магнітної системи переміщення платформи 5 на візку 6 і за магнітного барабана 7 і швидкості його обертання. допомогою пристрою 2 горизонтального Регулювання положення завантажувального переміщення і зміни кута нахилу. вібраційного лотка 1 здійснюють пристроєм 2 Після формування потоку проміжного продукту горизонтального переміщення і зміни кута нахилу, на вібруючій площині допоміжного лотка, частки а також зміною положення платформи 5, яка надходять на обертову поверхню барабана 15. встановлена на візку 6. Для полегшення Після взаємодії потоку із магнітною системою переміщення візка 6 її постачають колісьми і магнітосприйнятливі частки проміжного продукту стопором для фіксації заданого положення. попадають у прийомну воронку 17, а порожня Стопор може бути виконаний у вигляді порода і частки, що утримують корисний механічного або електромагнітного замикаючого компонент у нижчепороговій кількості надходять у пристрою довільної конструкції. відповідну прийомну воронку 16. При влученні часток вихідної сировини на Із прийомної воронки 17 магнітосприйнятлива поверхню обертового прийомного магнітного сировина надходить на подальший барабана 7 вони формують шар, що взаємодіє з збагачувальний цикл, а із прийомної воронки 16 його магнітною системою. Результатом взаємодії порожня порода у відвал. часток сировини з магнітною системою Аналогічно, як і при збагаченні вихідної прийомного барабана 7 відбувається поділ на сировини, процес поділу проміжного продукту на магнітний і проміжний продукти. магнітний і немагнітний продукт регламентують Магнітний продукт, представлений частками з положенням заслінки 18. Це положення фіксують, високою магнітною сприйнятливістю, які виходячи з передумов одержання максимального притягаються до магнітного барабана 7, об'єму магнітосприйнятливого продукту при відділяються за зоною дії магнітної системи і мінімальній кількості в ньому порожньої породи. надходять у прийомну воронку 9, звідки по Вигідним, з погляду реалізації збагачувального розвантажувальному патрубку 11 на технологічне процесу, є розташування магнітних барабанів 7, 15 на різних по висоті рівнях. Це дозволяє ефективно 7 30916 використовува ти сили гравітації по транспортуванню проміжного продукту для наступного збагачення. Крім того, заявлений магнітний сепаратор представляє компактну конструкцію, що може бути виконана мобільною для збагачення техногенних родовищ, представлених некондиційними рудами або шлаками металургійного виробництва. У цих умовах як додаткове устаткування, необхідно тільки установки для попереднього дроблення і здрібнювання вихідної сировини. Для розміщення устатк ування на різних рівнях, завантажувальний вібраційний лоток 1 і прийомний магнітний барабан розміщають на верхній платформі 19, а допоміжний вібраційний лоток 14 з доводочним магнітним барабаном 15 розміщують на нижній платформі 20. Доступ для обслуговування, до уста ткування на верхній платформі 19 здійснюють за допомогою сходів 21, а до устатк ування на нижній платформі 20 за допомогою підставки 22. Дослідно-промислові дослідження показали високу ефективність заявленої конструкції магнітного сепаратора, за допомогою якого представляється можливим здійснювати збагачення не тільки товарної руди, але і складованої руди, що є некондиційною через механічне засмічення порожніми породами. Дослідження показали, що магнітний сепаратор може бути ефективно застосований для збагачення металургійних шлаків, що утримують феромагнітні частки не тільки заліза, але і інших магніто-сприйнятливих металів. Якщо процес збагачення здійснюється віддалено від основного виробництва, то позитивним є те, що використання магнітного сепаратора вимагає мінімальних тр удових затрат і енергоспоживання, а також забезпечує можливість залучення у відпрацьовування техногенних родовищ, що розташовані на значній відстані від гірничо-переробних і металургійних підприємств. 8
