Змивний бачок

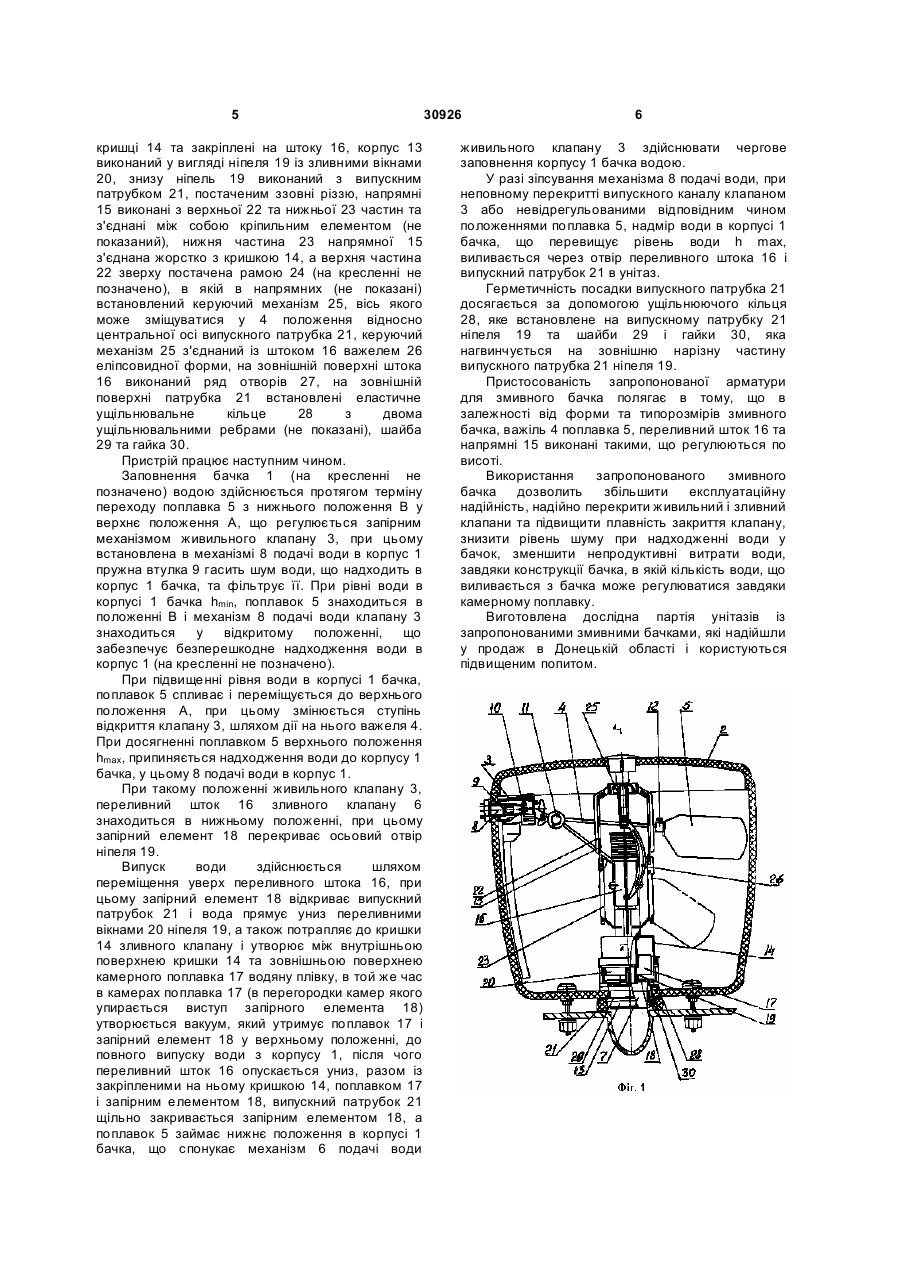

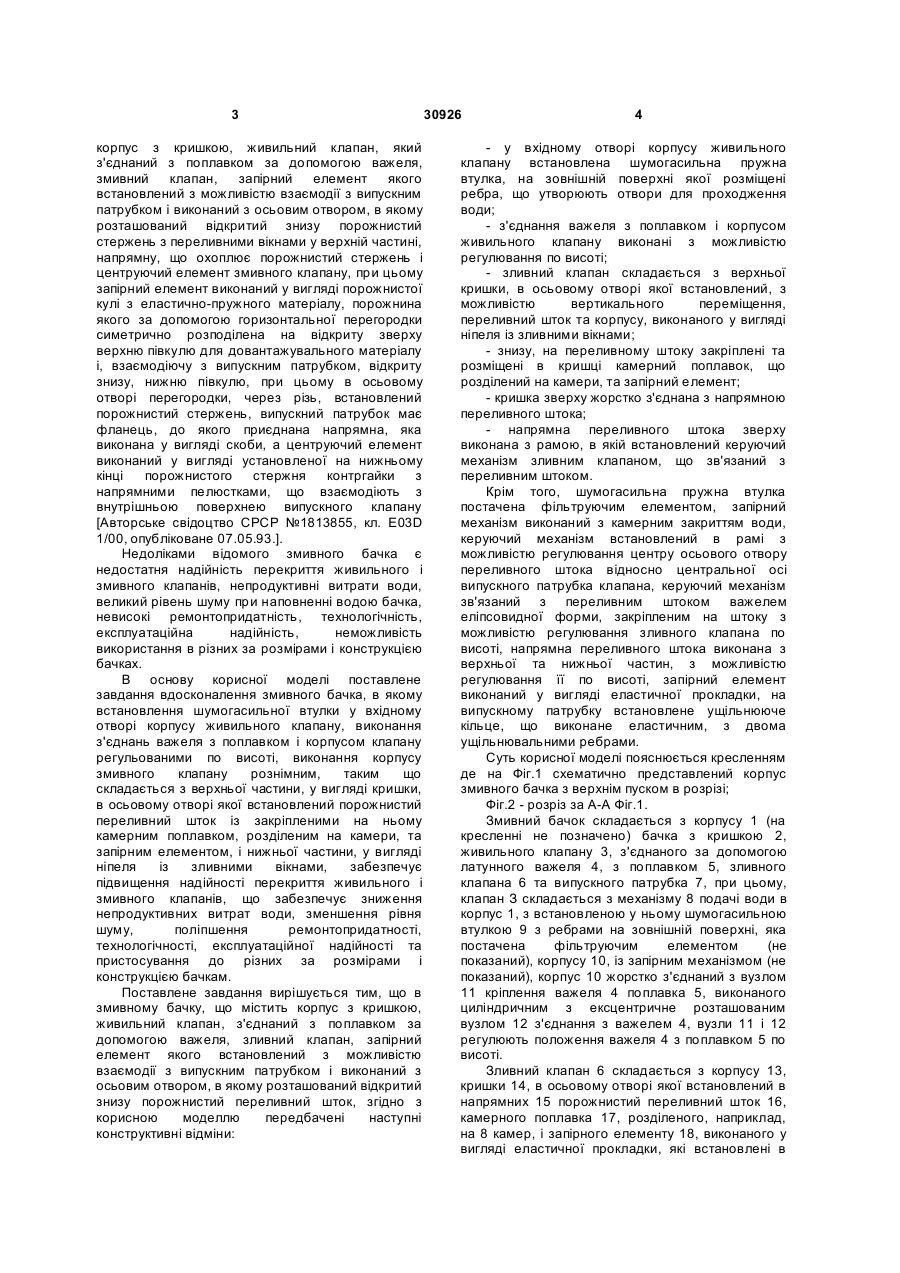

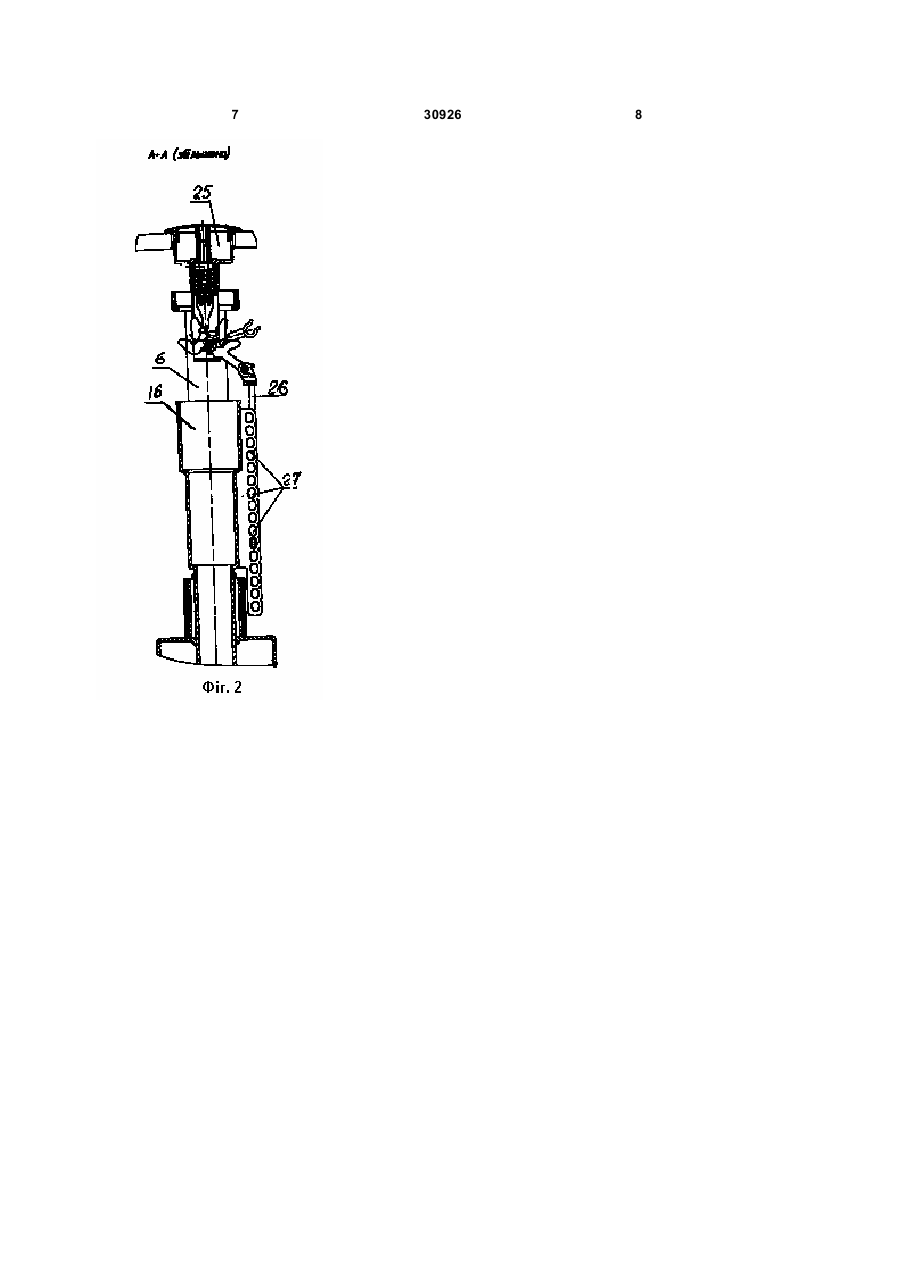

1. Змивний бачок, що містить корпус з кришкою, живильний клапан, з'єднаний з поплавком за допомогою важеля, зливний клапан, запірний елемент якого встановлений з можливістю взаємодії з випускним патрубком і виконаний з осьовим отвором, в якому розташований відкритий знизу порожнистий переливний шток, який відрізняється тим, що у вхідному отворі живильного клапана встановлена шумогасильна пружна втулка, на зовнішній поверхні якої розташовані ребра, що утворюють отвори для проходження води, при цьому з'єднання важеля з поплавком і корпусом живильного клапана виконані регульованими по висоті, а зливний клапан складається з верхньої кришки, в осьовому отворі якої встановлений, з можливістю вертикального переміщення, переливний шток із закріпленими на ньому та розміщеними в кришці камерним поплавком, розподіленим на камери, і запірним елементом, і корпуса, у вигляді ніпеля із зливними вікнами, при цьому верх кришки з'єднаний з напрямною переливного штока, виконаною зверху з рамою, в U 2 30926 1 3 корпус з кришкою, живильний клапан, який з'єднаний з поплавком за допомогою важеля, змивний клапан, запірний елемент якого встановлений з можливістю взаємодії з випускним патрубком і виконаний з осьовим отвором, в якому розташований відкритий знизу порожнистий стержень з переливними вікнами у верхній частині, напрямну, що охоплює порожнистий стержень і центруючий елемент змивного клапану, при цьому запірний елемент виконаний у вигляді порожнистої кулі з еластично-пружного матеріалу, порожнина якого за допомогою горизонтальної перегородки симетрично розподілена на відкриту зверху верхню півкулю для довантажувального матеріалу і, взаємодіючу з випускним патрубком, відкриту знизу, нижню півкулю, при цьому в осьовому отворі перегородки, через різь, встановлений порожнистий стержень, випускний патрубок має фланець, до якого приєднана напрямна, яка виконана у вигляді скоби, а центруючий елемент виконаний у вигляді установленої на нижньому кінці порожнистого стержня контргайки з напрямними пелюстками, що взаємодіють з внутрішньою поверхнею випускного клапану [Авторське свідоцтво СРСР №1813855, кл. E03D 1/00, опубліковане 07.05.93.]. Недоліками відомого змивного бачка є недостатня надійність перекриття живильного і змивного клапанів, непродуктивні витрати води, великий рівень шуму при наповненні водою бачка, невисокі ремонтопридатність, технологічність, експлуатаційна надійність, неможливість використання в різних за розмірами і конструкцією бачках. В основу корисної моделі поставлене завдання вдосконалення змивного бачка, в якому встановлення шумогасильної втулки у вхідному отворі корпусу живильного клапану, виконання з'єднань важеля з поплавком і корпусом клапану регульованими по висоті, виконання корпусу змивного клапану рознімним, таким що складається з верхньої частини, у вигляді кришки, в осьовому отворі якої встановлений порожнистий переливний шток із закріпленими на ньому камерним поплавком, розділеним на камери, та запірним елементом, і нижньої частини, у вигляді ніпеля із зливними вікнами, забезпечує підвищення надійності перекриття живильного і змивного клапанів, що забезпечує зниження непродуктивних витрат води, зменшення рівня шуму, поліпшення ремонтопридатності, технологічності, експлуатаційної надійності та пристосування до різних за розмірами і конструкцією бачкам. Поставлене завдання вирішується тим, що в змивному бачку, що містить корпус з кришкою, живильний клапан, з'єднаний з поплавком за допомогою важеля, зливний клапан, запірний елемент якого встановлений з можливістю взаємодії з випускним патрубком і виконаний з осьовим отвором, в якому розташований відкритий знизу порожнистий переливний шток, згідно з корисною моделлю передбачені наступні конструктивні відміни: 30926 4 - у вхідному отворі корпусу живильного клапану встановлена шумогасильна пружна втулка, на зовнішній поверхні якої розміщені ребра, що утворюють отвори для проходження води; - з'єднання важеля з поплавком і корпусом живильного клапану виконані з можливістю регулювання по висоті; - зливний клапан складається з верхньої кришки, в осьовому отворі якої встановлений, з можливістю вертикального переміщення, переливний шток та корпусу, виконаного у вигляді ніпеля із зливними вікнами; - знизу, на переливному штоку закріплені та розміщені в кришці камерний поплавок, що розділений на камери, та запірний елемент; - кришка зверху жорстко з'єднана з напрямною переливного штока; - напрямна переливного штока зверху виконана з рамою, в якій встановлений керуючий механізм зливним клапаном, що зв'язаний з переливним штоком. Крім того, шумогасильна пружна втулка постачена фільтруючим елементом, запірний механізм виконаний з камерним закриттям води, керуючий механізм встановлений в рамі з можливістю регулювання центру осьового отвору переливного штока відносно центральної осі випускного патрубка клапана, керуючий механізм зв'язаний з переливним штоком важелем еліпсовидної форми, закріпленим на штоку з можливістю регулювання зливного клапана по висоті, напрямна переливного штока виконана з верхньої та нижньої частин, з можливістю регулювання її по висоті, запірний елемент виконаний у вигляді еластичної прокладки, на випускному патрубку встановлене ущільнююче кільце, що виконане еластичним, з двома ущільнювальними ребрами. Суть корисної моделі пояснюється кресленням де на Фіг.1 схематично представлений корпус змивного бачка з верхнім пуском в розрізі; Фіг.2 - розріз за А-А Фіг.1. Змивний бачок складається з корпусу 1 (на кресленні не позначено) бачка з кришкою 2, живильного клапану 3, з'єднаного за допомогою латунного важеля 4, з поплавком 5, зливного клапана 6 та випускного патрубка 7, при цьому, клапан З складається з механізму 8 подачі води в корпус 1, з встановленою у ньому шумогасильною втулкою 9 з ребрами на зовнішній поверхні, яка постачена фільтруючим елементом (не показаний), корпусу 10, із запірним механізмом (не показаний), корпус 10 жорстко з'єднаний з вузлом 11 кріплення важеля 4 поплавка 5, виконаного циліндричним з ексцентричне розташованим вузлом 12 з'єднання з важелем 4, вузли 11 і 12 регулюють положення важеля 4 з поплавком 5 по висоті. Зливний клапан 6 складається з корпусу 13, кришки 14, в осьовому отворі якої встановлений в напрямних 15 порожнистий переливний шток 16, камерного поплавка 17, розділеного, наприклад, на 8 камер, і запірного елементу 18, виконаного у вигляді еластичної прокладки, які встановлені в 5 кришці 14 та закріплені на штоку 16, корпус 13 виконаний у вигляді ніпеля 19 із зливними вікнами 20, знизу ніпель 19 виконаний з випускним патрубком 21, постаченим ззовні різзю, напрямні 15 виконані з верхньої 22 та нижньої 23 частин та з'єднані між собою кріпильним елементом (не показаний), нижня частина 23 напрямної 15 з'єднана жорстко з кришкою 14, а верхня частина 22 зверху постачена рамою 24 (на кресленні не позначено), в якій в напрямних (не показані) встановлений керуючий механізм 25, вісь якого може зміщуватися у 4 положення відносно центральної осі випускного патрубка 21, керуючий механізм 25 з'єднаний із штоком 16 важелем 26 еліпсовидної форми, на зовнішній поверхні штока 16 виконаний ряд отворів 27, на зовнішній поверхні патрубка 21 встановлені еластичне ущільнювальне кільце 28 з двома ущільнювальними ребрами (не показані), шайба 29 та гайка 30. Пристрій працює наступним чином. Заповнення бачка 1 (на кресленні не позначено) водою здійснюється протягом терміну переходу поплавка 5 з нижнього положення В у верхнє положення А, що регулюється запірним механізмом живильного клапану 3, при цьому встановлена в механізмі 8 подачі води в корпус 1 пружна втулка 9 гасить шум води, що надходить в корпус 1 бачка, та фільтрує її. При рівні води в корпусі 1 бачка hmin, поплавок 5 знаходиться в положенні В і механізм 8 подачі води клапану 3 знаходиться у відкритому положенні, що забезпечує безперешкодне надходження води в корпус 1 (на кресленні не позначено). При підвищенні рівня води в корпусі 1 бачка, поплавок 5 спливає і переміщується до верхнього положення А, при цьому змінюється ступінь відкриття клапану 3, шляхом дії на нього важеля 4. При досягненні поплавком 5 верхнього положення hmax, припиняється надходження води до корпусу 1 бачка, у цьому 8 подачі води в корпус 1. При такому положенні живильного клапану 3, переливний шток 16 зливного клапану 6 знаходиться в нижньому положенні, при цьому запірний елемент 18 перекриває осьовий отвір ніпеля 19. Випуск води здійснюється шляхом переміщення уверх переливного штока 16, при цьому запірний елемент 18 відкриває випускний патрубок 21 і вода прямує униз переливними вікнами 20 ніпеля 19, а також потрапляє до кришки 14 зливного клапану і утворює між внутрішньою поверхнею кришки 14 та зовнішньою поверхнею камерного поплавка 17 водяну плівку, в той же час в камерах поплавка 17 (в перегородки камер якого упирається виступ запірного елемента 18) утворюється вакуум, який утримує поплавок 17 і запірний елемент 18 у верхньому положенні, до повного випуску води з корпусу 1, після чого переливний шток 16 опускається униз, разом із закріпленими на ньому кришкою 14, поплавком 17 і запірним елементом 18, випускний патрубок 21 щільно закривається запірним елементом 18, а поплавок 5 займає нижнє положення в корпусі 1 бачка, що спонукає механізм 6 подачі води 30926 6 живильного клапану 3 здійснювати чергове заповнення корпусу 1 бачка водою. У разі зіпсування механізма 8 подачі води, при неповному перекритті випускного каналу клапаном 3 або невідрегульованими відповідним чином положеннями поплавка 5, надмір води в корпусі 1 бачка, що перевищує рівень води h max, виливається через отвір переливного штока 16 і випускний патрубок 21 в унітаз. Герметичність посадки випускного патрубка 21 досягається за допомогою ущільнюючого кільця 28, яке встановлене на випускному патрубку 21 ніпеля 19 та шайби 29 і гайки 30, яка нагвинчується на зовнішню нарізну частину випускного патрубка 21 ніпеля 19. Пристосованість запропонованої арматури для змивного бачка полягає в тому, що в залежності від форми та типорозмірів змивного бачка, важіль 4 поплавка 5, переливний шток 16 та напрямні 15 виконані такими, що регулюються по висоті. Використання запропонованого змивного бачка дозволить збільшити експлуатаційну надійність, надійно перекрити живильний і зливний клапани та підвищити плавність закриття клапану, знизити рівень шуму при надходженні води у бачок, зменшити непродуктивні витрати води, завдяки конструкції бачка, в якій кількість води, що виливається з бачка може регулюватися завдяки камерному поплавку. Виготовлена дослідна партія унітазів із запропонованими змивними бачками, які надійшли у продаж в Донецькій області і користуються підвищеним попитом. 7 30926 8
