Змивний бачок до унітазу

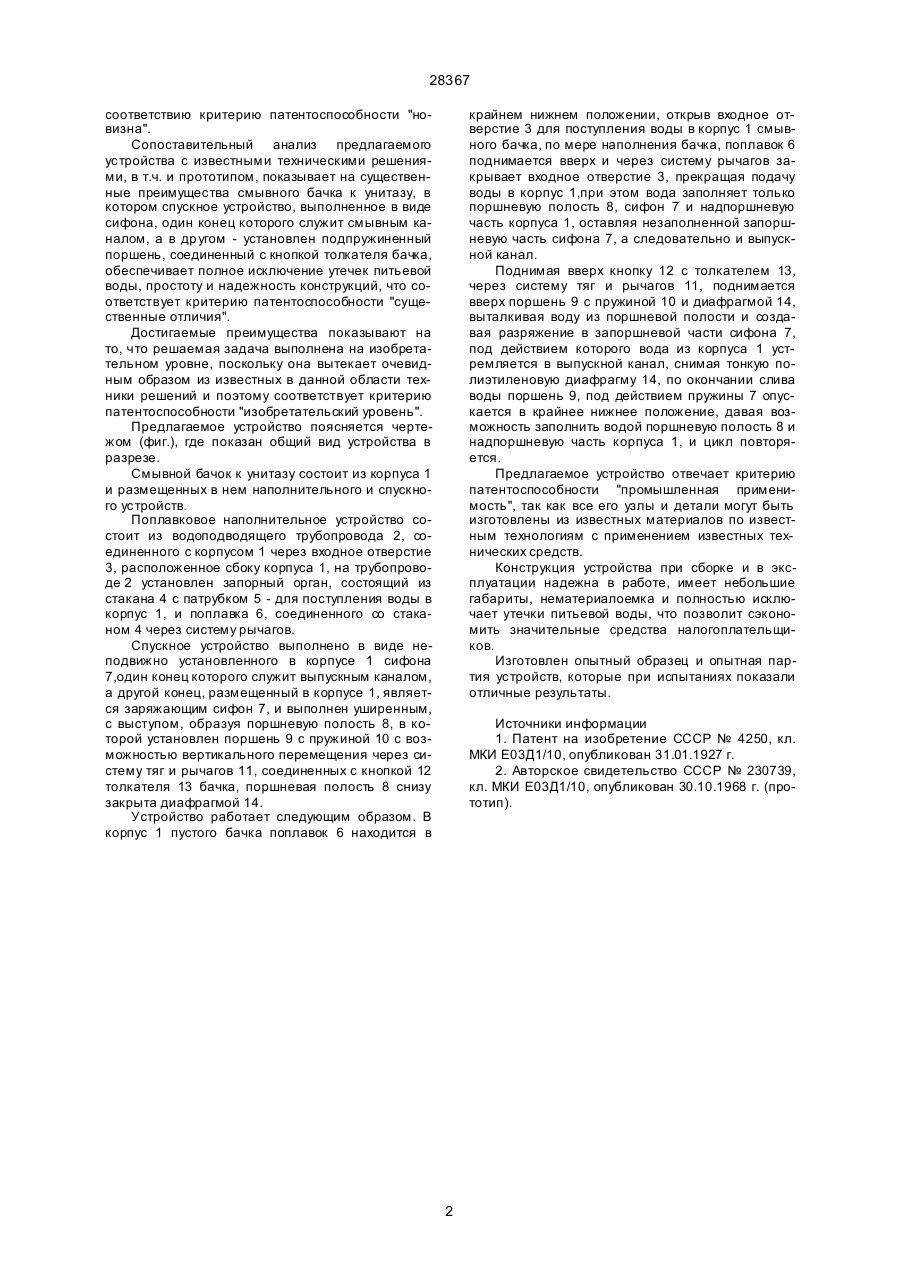

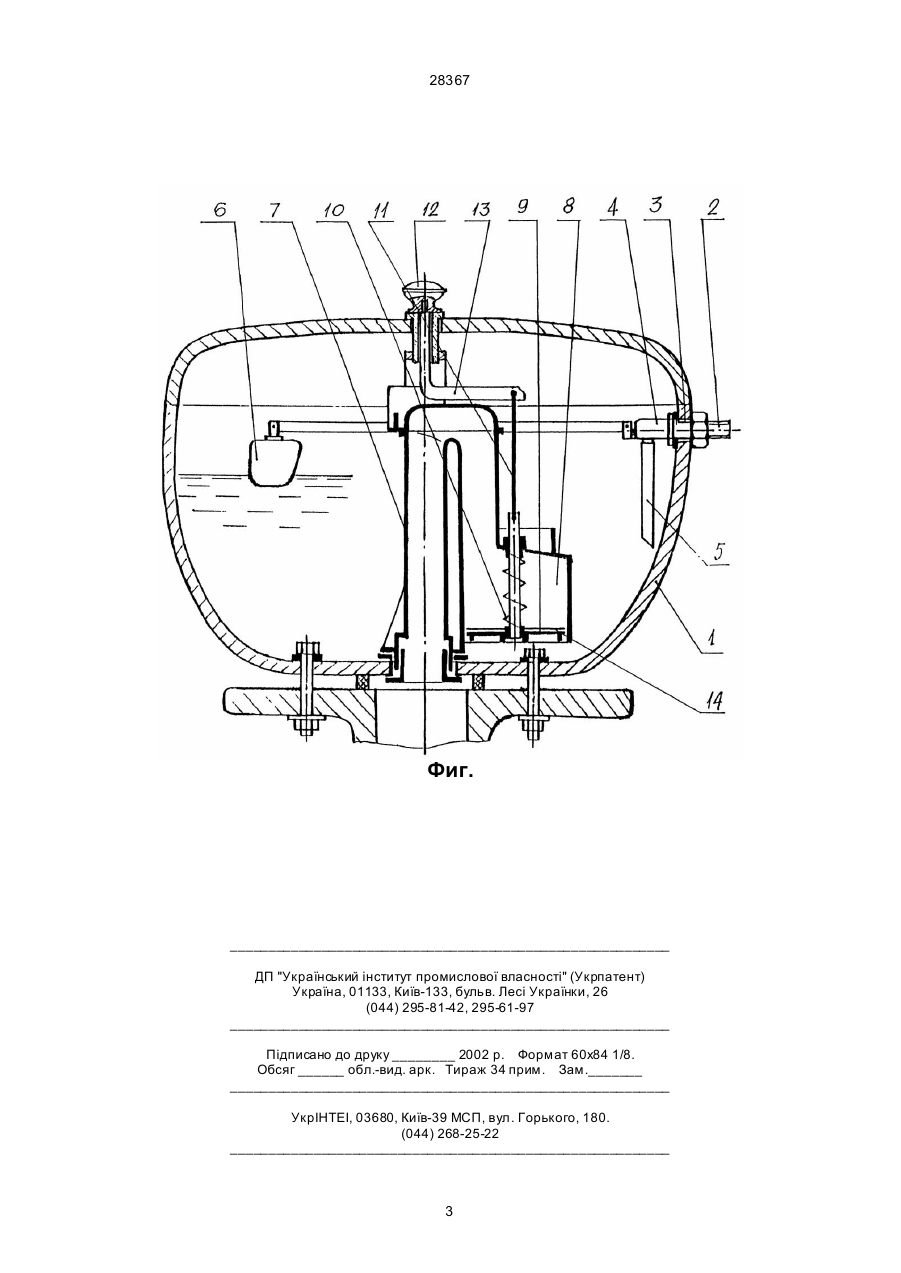

Смывной бачок к унитазу, состоящий из спускного устройства в виде неподвижного сифона и поплавкового наполнительного устройства, отличающийся тем, что нижняя часть свободного конца сифона, размещенного в корпусе бачка, выполнена уширенной, с выступом, образуя полость, в которой установлен подпружиненный поршень, соединенный с кнопкой толкателя бачка через систему тяг и рычагов. (19) (21) 96103801 (22) 04.10.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Радинський Віктор Іванович, Цуканов Олег Вікторович, Пірог Сергій Миколайович (73) Радинський Віктор Іванович 28367 соответствию критерию патентоспособности "новизна". Сопоставительный анализ предлагаемого устройства с известными техническими решениями, в т.ч. и прототипом, показывает на существенные преимущества смывного бачка к унитазу, в котором спускное устройство, выполненное в виде сифона, один конец которого служит смывным каналом, а в др угом - установлен подпружиненный поршень, соединенный с кнопкой толкателя бачка, обеспечивает полное исключение утечек питьевой воды, простоту и надежность конструкций, что соответствует критерию патентоспособности "существенные отличия". Достигаемые преимущества показывают на то, что решаемая задача выполнена на изобретательном уровне, поскольку она вытекает очевидным образом из известных в данной области техники решений и поэтому соответствует критерию патентоспособности "изобретательский уровень". Предлагаемое устройство поясняется чертежом (фиг.), где показан общий вид устройства в разрезе. Смывной бачок к унитазу состоит из корпуса 1 и размещенных в нем наполнительного и спускного устройств. Поплавковое наполнительное устройство состоит из водоподводящего трубопровода 2, соединенного с корпусом 1 через входное отверстие 3, расположенное сбоку корпуса 1, на трубопроводе 2 установлен запорный орган, состоящий из стакана 4 с патрубком 5 - для поступления воды в корпус 1, и поплавка 6, соединенного со стаканом 4 через систему рычагов. Спускное устройство выполнено в виде неподвижно установленного в корпусе 1 сифона 7,один конец которого служит выпускным каналом, а другой конец, размещенный в корпусе 1, является заряжающим сифон 7, и выполнен уширенным, с выступом, образуя поршневую полость 8, в которой установлен поршень 9 с пружиной 10 с возможностью вертикального перемещения через систему тяг и рычагов 11, соединенных с кнопкой 12 толкателя 13 бачка, поршневая полость 8 снизу закрыта диафрагмой 14. Устройство работает следующим образом. В корпус 1 пустого бачка поплавок 6 находится в крайнем нижнем положении, открыв входное отверстие 3 для поступления воды в корпус 1 смывного бачка, по мере наполнения бачка, поплавок 6 поднимается вверх и через систему рычагов закрывает входное отверстие 3, прекращая подачу воды в корпус 1,при этом вода заполняет только поршневую полость 8, сифон 7 и надпоршневую часть корпуса 1, оставляя незаполненной запоршневую часть сифона 7, а следовательно и выпускной канал. Поднимая вверх кнопку 12 с толкателем 13, через систему тяг и рычагов 11, поднимается вверх поршень 9 с пружиной 10 и диафрагмой 14, выталкивая воду из поршневой полости и создавая разряжение в запоршневой части сифона 7, под действием которого вода из корпуса 1 устремляется в выпускной канал, снимая тонкую полиэтиленовую диафрагму 14, по окончании слива воды поршень 9, под действием пружины 7 опускается в крайнее нижнее положение, давая возможность заполнить водой поршневую полость 8 и надпоршневую часть корпуса 1, и цикл повторяется. Предлагаемое устройство отвечает критерию патентоспособности "промышленная применимость", так как все его узлы и детали могут быть изготовлены из известных материалов по известным технологиям с применением известных технических средств. Конструкция устройства при сборке и в эксплуатации надежна в работе, имеет небольшие габариты, нематериалоемка и полностью исключает утечки питьевой воды, что позволит сэкономить значительные средства налогоплательщиков. Изготовлен опытный образец и опытная партия устройств, которые при испытаниях показали отличные результаты. Источники информации 1. Патент на изобретение СССР № 4250, кл. МКИ Е03Д1/10, опубликован 31.01.1927 г. 2. Авторское свидетельство СССР № 230739, кл. МКИ Е03Д1/10, опубликован 30.10.1968 г. (прототип). 2 28367 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
