Протипожежний пристрій

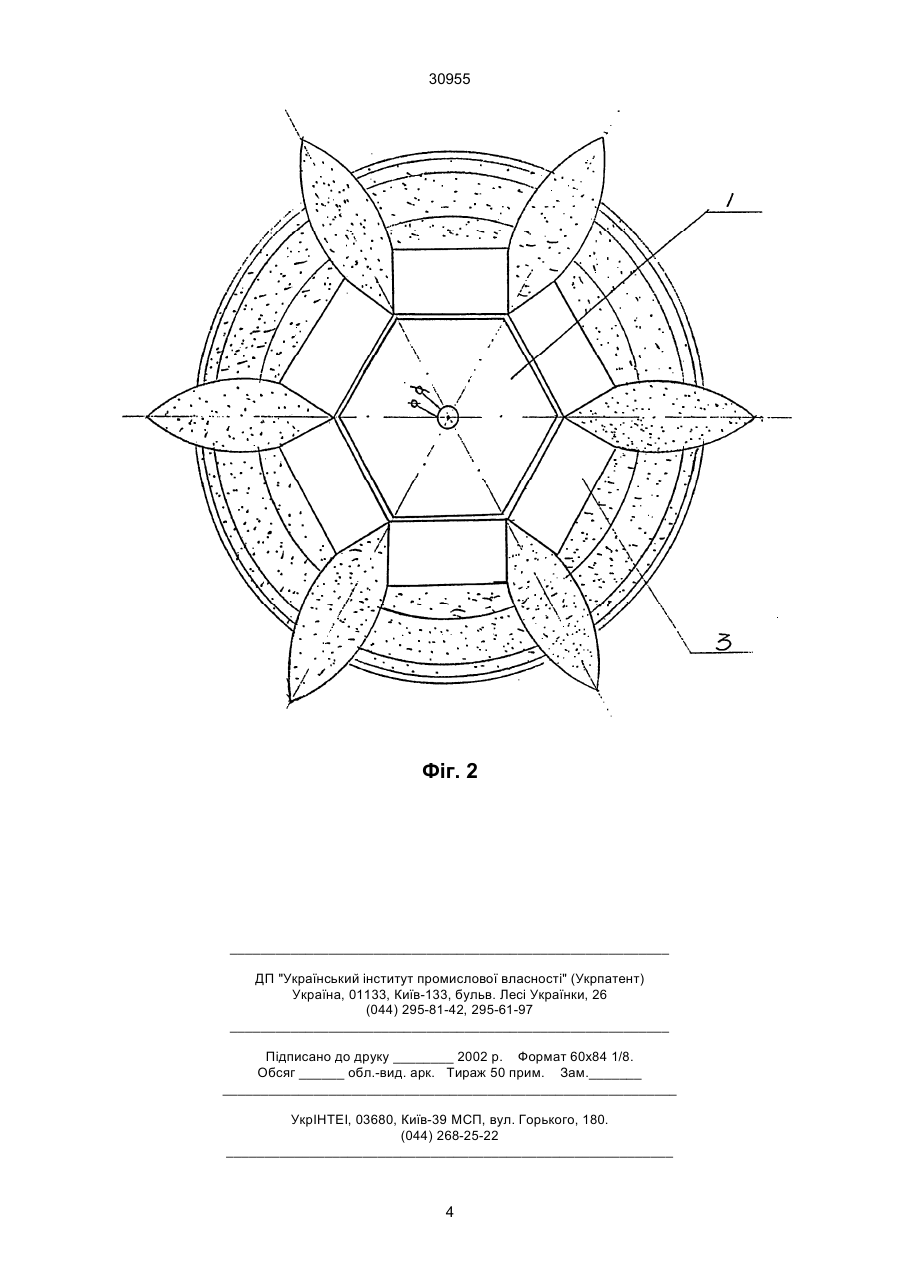

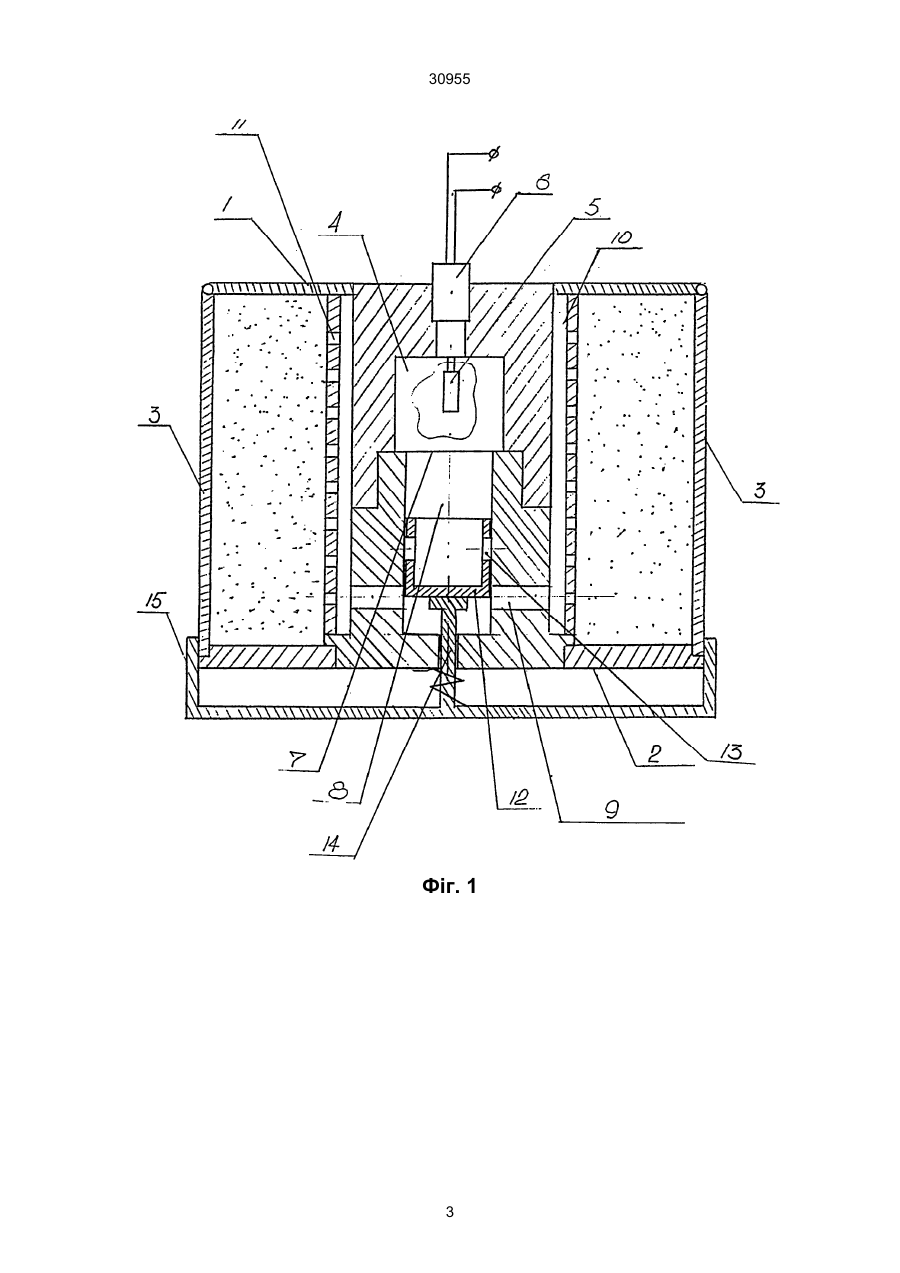

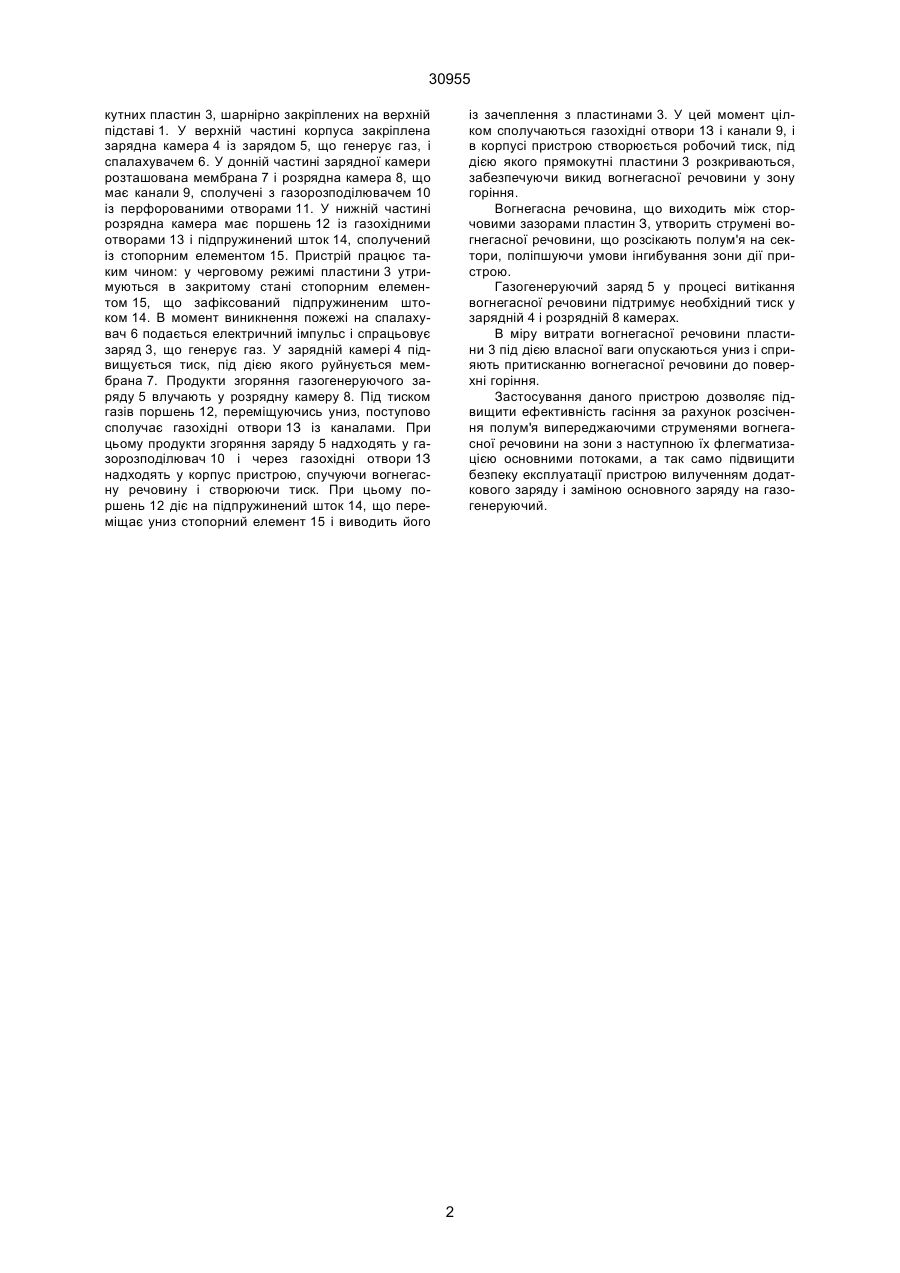

Протипожежний пристрій, який містить корпус, бокову поверхню, виконану у вигляді еластичної оболонки, вогнегаслу речовину, заряд вибухової 30955 кутних пластин 3, шарнірно закріплених на верхній підставі 1. У верхній частині корпуса закріплена зарядна камера 4 із зарядом 5, що генерує газ, і спалахувачем 6. У донній частині зарядної камери розташована мембрана 7 і розрядна камера 8, що має канали 9, сполучені з газорозподілювачем 10 із перфорованими отворами 11. У нижній частині розрядна камера має поршень 12 із газохідними отворами 13 і підпружинений шток 14, сполучений із стопорним елементом 15. Пристрій працює таким чином: у черговому режимі пластини 3 утримуються в закритому стані стопорним елементом 15, що зафіксований підпружиненим штоком 14. В момент виникнення пожежі на спалахувач 6 подається електричний імпульс і спрацьовує заряд 3, що генерує газ. У зарядній камері 4 підвищується тиск, під дією якого руйнується мембрана 7. Продукти згоряння газогенеруючого заряду 5 влучають у розрядну камеру 8. Під тиском газів поршень 12, переміщуючись униз, поступово сполучає газохідні отвори 1З із каналами. При цьому продукти згоряння заряду 5 надходять у газорозподілювач 10 і через газохідні отвори 1З надходять у корпус пристрою, спучуючи вогнегасну речовину і створюючи тиск. При цьому поршень 12 діє на підпружинений шток 14, що переміщає униз стопорний елемент 15 і виводить його із зачеплення з пластинами 3. У цей момент цілком сполучаються газохідні отвори 1З і канали 9, і в корпусі пристрою створюється робочий тиск, під дією якого прямокутні пластини 3 розкриваються, забезпечуючи викид вогнегасної речовини у зону горіння. Вогнегасна речовина, що виходить між сторчовими зазорами пластин З, утворить струмені вогнегасної речовини, що розсікають полум'я на сектори, поліпшуючи умови інгибування зони дії пристрою. Газогенеруючий заряд 5 у процесі витікання вогнегасної речовини підтримує необхідний тиск у зарядній 4 і розрядній 8 камерах. В міру витрати вогнегасної речовини пластини 3 під дією влаcної ваги опускаються униз і сприяють притисканню вогнегасної речовини до поверхні горіння. Застосування даного пристрою дозволяє підвищити ефективність гасіння за рахунок розсічення полум'я випереджаючими струменями вогнегасної речовини на зони з наступною їx флегматизацією основними потоками, а так само підвищити безпеку експлуатації пристрою вилученням додаткового заряду і заміною основного заряду на газогенеруючий. 2 30955 Фіг. 1 3 30955 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
