Спосіб виготування абразивного інструменту

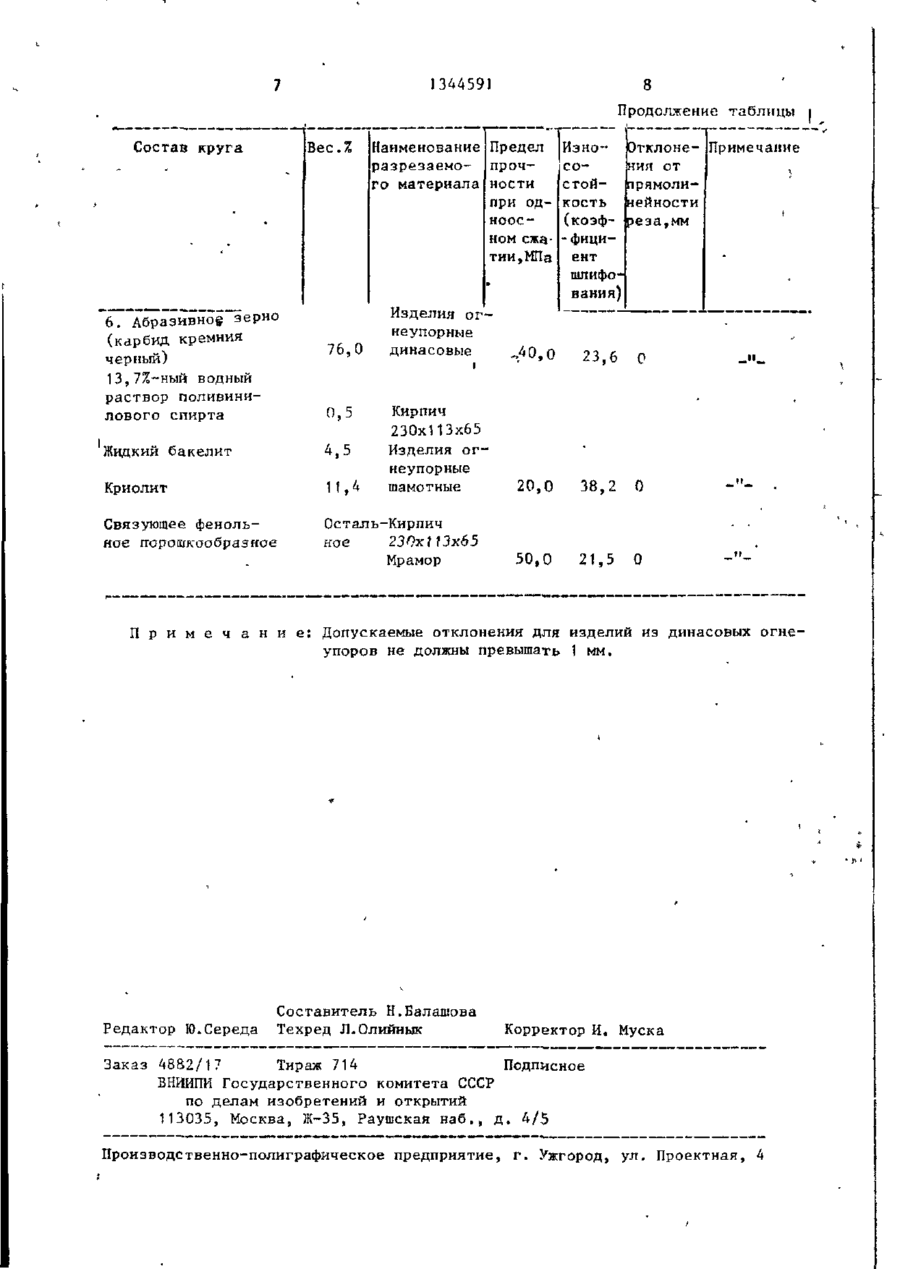

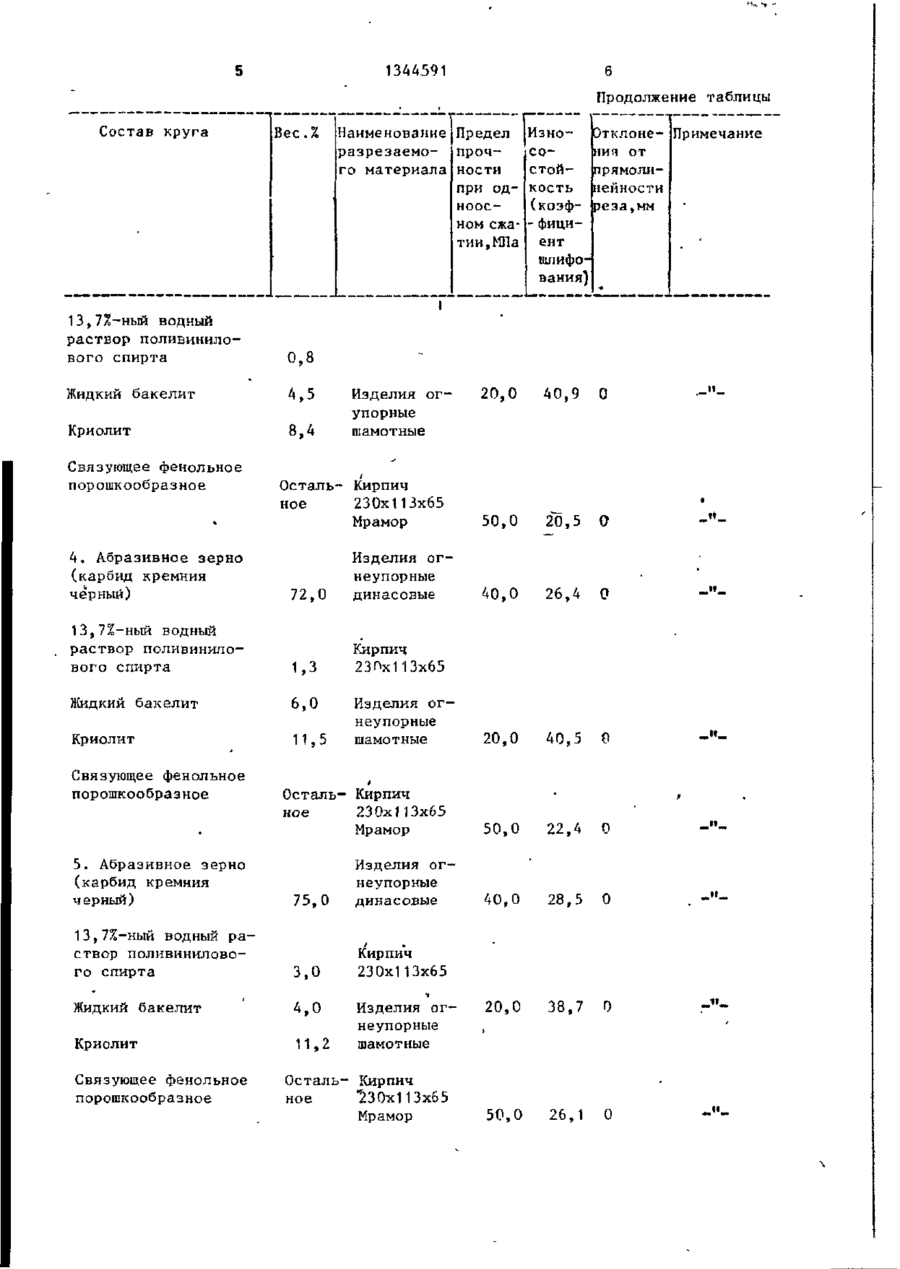

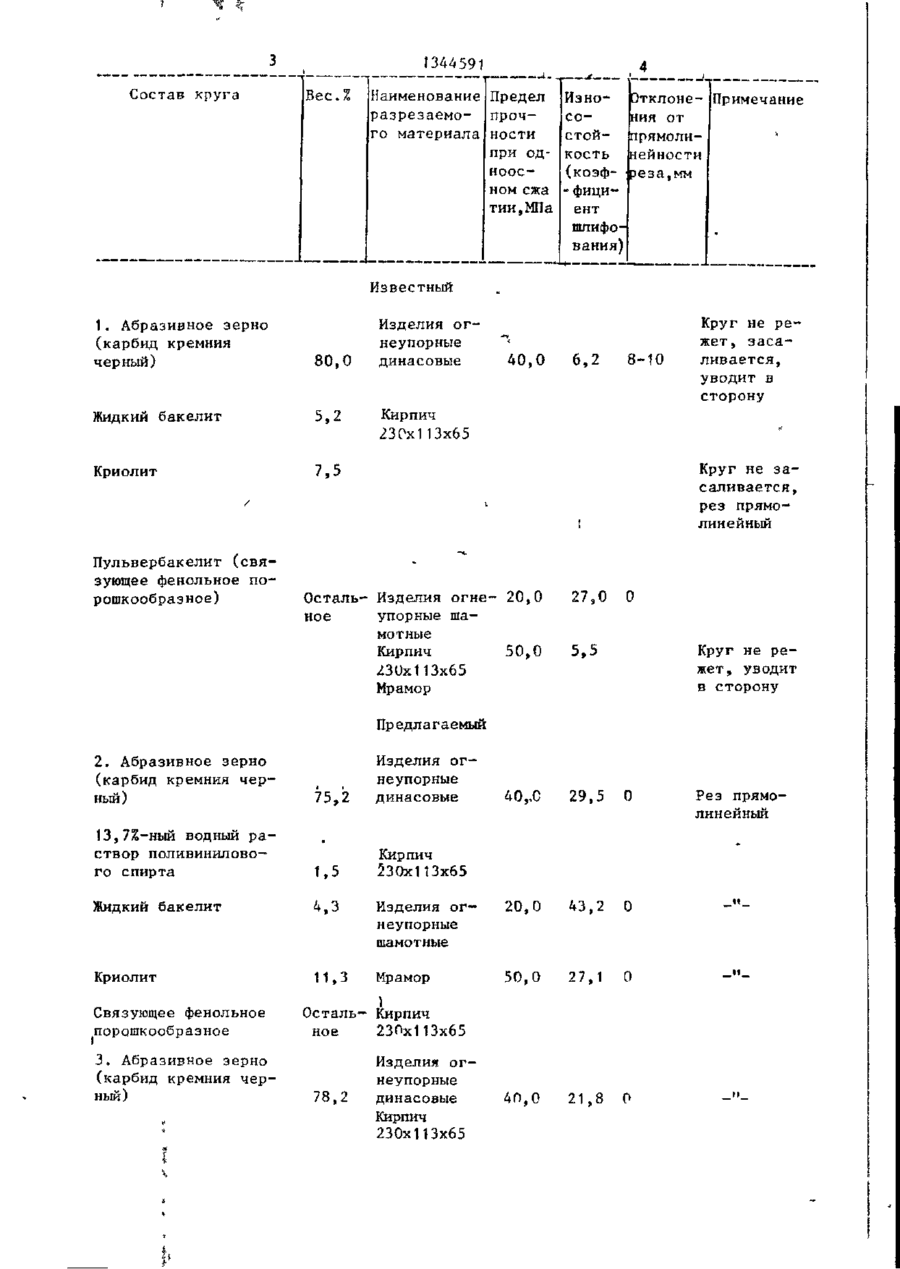

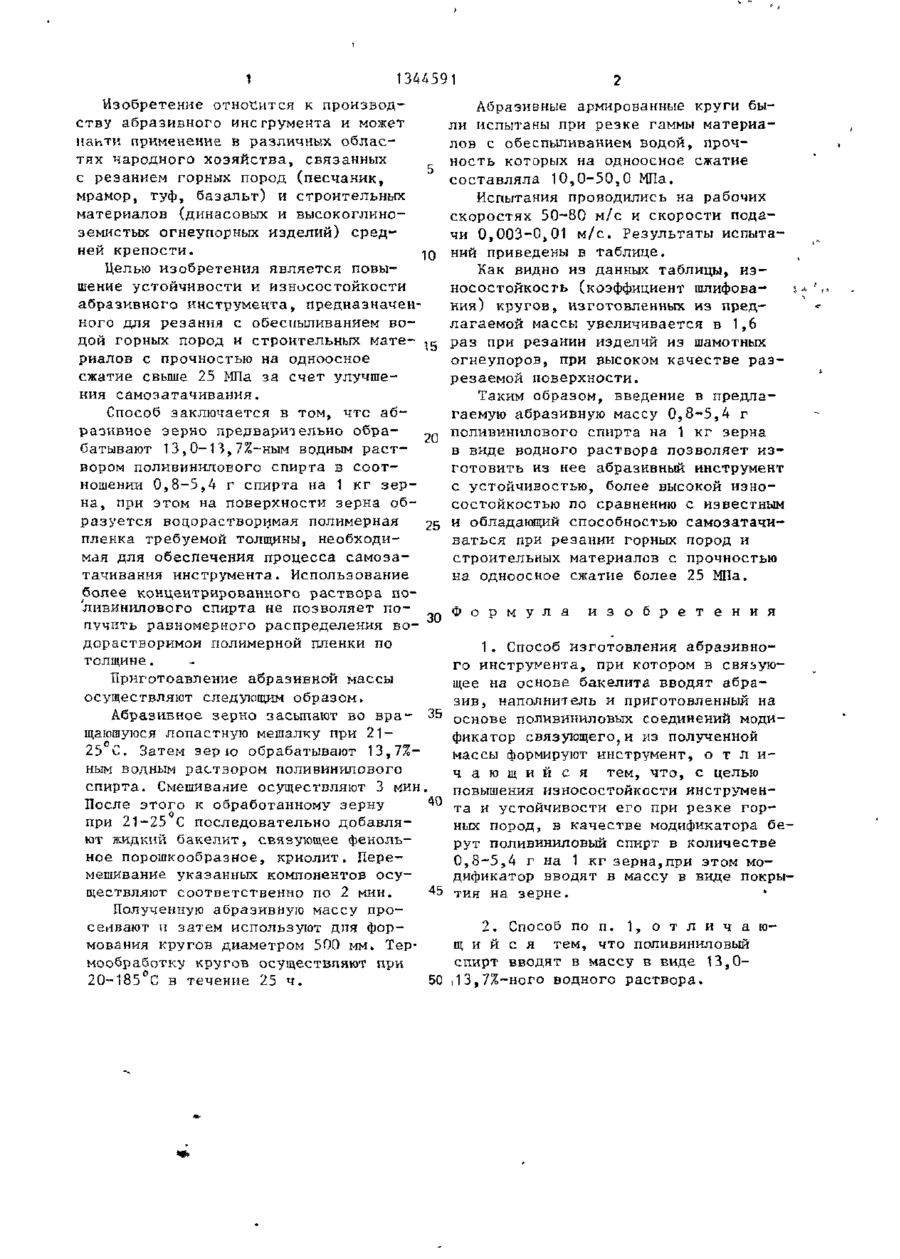

Изобретение относится к области производства абразивного инструмента, предназначенного для резания горных пород. Изобретение позволяет повысить износостойкость и устойчивость абразивного инструмента при резании горных пород и строительных материалов средней крепости с обеспыливанием водой за счет придания инструменту свойств самозатачивания путем введения в абразивную массу, содержащую абразивное зерно (карбид кремния), пульвербакелит ? жидкий бакелит и криолит, 0,85,4 г на 1 кг зерна поливинилового с спирта в виде 13,0-13,7%-ного водно- 9 го раствора. Поливиниловый спирт вводят в массу в виде покрытия на зерне. 1 э.п. ф-лы, 1 табл. 1С СП 1 1344591 Изобретение относится к производству абразивного инструмента и может найти применение в различных областях народного хозяйства, связанных с резанием горных пород (песчаник, мрамор, туф, базальт) и строительных материалов (динасовых и высокоглииоземистых огнеупорных изделий) средней крепости. Абразивные армированные круги были испытаны при резке гаммы материалов с обеспыливанием водой, прочность которых на одноосное сжатие составляла 10,0-50,0 МПа. Испытания проводились на рабочих скоростях 50-80 м/с и скорости П О Д Й чи 0,003-Oj 01 м/с. Результаты испытаний приведены в таблице. Целью изобретения является повыКак видно из данных таблицы, изшение устойчивости и износостойкости носостойкость (коэффициент шлифоваабразивного инструмента, предназначенния) кругов, изготовленных из предного для резания с обеспыливанием волагаемой массы увеличивается в 1,6 дой горных пород и строительных матераз при резании изделий из шамотных риалов с прочностью на одноосное огнеупоров, при высоком качестве разсжатие свыше 25 МПа за счет улучшерезаемой поверхности. ния самозатачивания. Таким образом, введение в предлаСпособ заключается в том, чтс абгаемую абразивную массу 0,8-5,4 г разивное зерно предварительно обраполивинилового спирта на 1 кг зерна 20 батывают 13,0-13,7%-ным водным раств виде водного раствора позволяет извором поливинилового спирта в соотготовить из нее абразивный инструмент ношении 0,8-5,4 г спирта на 1 кг зерс устойчивостью, более высокой изнона, при этом на поверхности зерна обсостойкостью по сравнению с известным разуется воцорастворимая полимерная 25 и обладающий способностью самозатачипленка требуемой толщины, необходиваться при резании горных пород и мая для обеспечения процесса самозастроительных материалов с прочностью тачивания инструмента. Использование на одноосное сжатие более 25 МПа. более концентрированного раствора поливинилового спирта не позволяет поФ о р м у л а и з о б р е т е н и я 30 пу чить равномерного распределения водорастворимой полимерной пленки по 1. Способ изготовления абразивнотолщине. го инструмента, при котором в связующее на основе бакелита вводят абраТїриготоавлениє абразивной массы зив, наполнитель и приготовленный на осуществляют следующим образом. 35 основе поливиниловых соединений модиАбразивное зерно засыпают во врафикатор связующего,и из полученной щаюшуюся лопастную мешалку при 21массы формируют инструмент, о т л и 25 С. Затем зер to обрабатывают 13,7%ч а ю щ и й с я тем, что, с целью ным водным растзором поливинилового повышения износостойкости инструменспирта. Смешивание осуществляют 3 мин та и устойчивости его при резке горПосле этого к обработанному зерну ных пород, в качестве модификатора бепри 21-25 С последовательно добавлярут поливиниловый спирт в количестве ют жидкий бакелит, связующее фенольное порошкообразное, криолит. Пере0,8-5,4 г на 1 кг зерна,при этом модификатор вводят в массу в виде покрымешивание указанных компонентов осу45 тия на зерне. ществляют соответственно по 2 мин. Полученную абразивную массу про2. Способ по п. ^ о т л и ч а ю сеивают и затем используют дня форщ и й с я тем, что поливиниловый мования кругов диаметром 500 мм. Терспирт вводят в массу в виде 13,0мообработку кругов осуществляют при 50 ,13,7%-ного водного раствора. 20-185°С в течение 25 ч. *. * 3 Состав круга 1344591 Вес Л 4 Наименование Предел разрезаемо- прочго материала ности при одноосном ежа тии,МПа Изно Этклоне- Примечание ния от стой- прямоликость нейности (коэф- реза,мм -фици со ент шлифования) Известный 1. Абразивное зерно (карбид кремния черный) 80,0 Жидкий бакелит 5,2 Криолит Изделия огнеупорные динасовые 7,5 Пульвербакелит (связующее фенольное порошкообразное) ное 40,0 6,2 8-10 Круг не режет, засаливается, уводит в сторону Кирпич 230x113x65 Круг не засаливается, рез прямолинейный Изделия огне- 20, 0 упорные шамотные Кирпич 50,0 ^30x113x65 Мрамор 27,0 0 5,5 Круг не режет, уводит в сторону 40,,С 29,5 0 Реэ прямолинейный Предлагаемый 2. Абразивное зерно (карбид кремния черный) 75,2 Изделия огнеупорные динасовые 13,7%-ный водный раствор поливинилового спирта 1,5 Кирпич 530x113x65 Жидкий бакелит 4,3 Изделия огнеупорные шамотные 20,0 43,2 0 Криолит 11,3 Мрамор 50,0 27,1 0 40,0 21,8 0 Связующее фенольное порошкообразное 3. Абразивное зерно (карбид кремния черный) 1 Осталь- Кирпич ное 230x113x65 78,2 Изделия огнеупорные динасовые Кирпич 230x113x65 1344591 Продолжение таблицы Состав круга Вес.% Наименование Предел Изно- Отклоне- Примечание CQразрезаемо- прочния от стой- іпрямоллго материала ности 1ЄЙНОСТИ при од- кость ноос(коэф- реза,мм ном сжа- -фици• тии, МП а ент шлифования) * 13,7%-ный водный раствор поливинилового спирта 0,8 Жидкий бакелит 4,5 Криолит 8,4 Связующее фенольное порошкообразное Изделия огупорные шамотные 20,0 40,9 0 50,0 _ 20,5 О 40,0 26,4 0 Изделия ог неупорные шамотные 20,0 40,5 0 Осталь- Кирпич ное 230x113x65 Мрамор 50,0 22,4 0 40,0 28,5 0 20,0 38,7 0 50,0 26,1 0 Осталь- Кирпич ное 230x113x65 Мрамор 4. Абразивное зерно (карбид кремния черный) 72,0 Изделия огнеупорные динасовые 13,7,5-ный водный раствор поливинилового спирта 1,3 Кирпич 230x113x65 Жидкий бакелит 6,0 Криолит 11,5 Связующее фенольное порошкообразное 5. Абразивное зерно (карбид кремния черный) 75,0 Изделия огнеупорные динасовые 13,7%-ный водный раствор поливинилового спирта 3,0 Кирпич 230x113x65 Жидкий бакелит 4,0 Криолит 11,2 ч Связующее фенольное порошкообразное Изделия огнеупорные шамотные Осталь- Кирпич ное •230x113x65 Мрамор —и— *."— 344591 Продолжение таблицы і Состав круга Вес.% Наименование Предел разрезаемо- прочго материала ности при одноосном ежатии,МПа Изно Этклоне- Примечание нил от стоЙ- прямоликость нейности (коэф- реза,мм -фици со • ент шлифования) 6. Абразивное зерно (карбид кремния черный) 13,7%-ный водный раствор поливинилового спирта 0,5 Жидкий бакелит 4,5 Криолит Связующее фенольное порошкообразное П р и м е ч 76,0 неупорные динасовые Кирпич 230x113x65 Изделия огнеупорные шамотные Осталь-Кирпич ное 23ОхПЗх65 Мрамор -40,0 23,6 0 20,0 38,2 0 50,0 21,5 -»_ 0 а н и е : Допускаемые отклонения для изделий из динасовых огнеупоров не должны превышать 1 мм. Редактор Ю.Середа Составитель Н.Балашова Техред Л.Олийнык Корректор И. Муска Заказ 4882/17 Тираж 714 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
