Установка для експериментальної стрільби

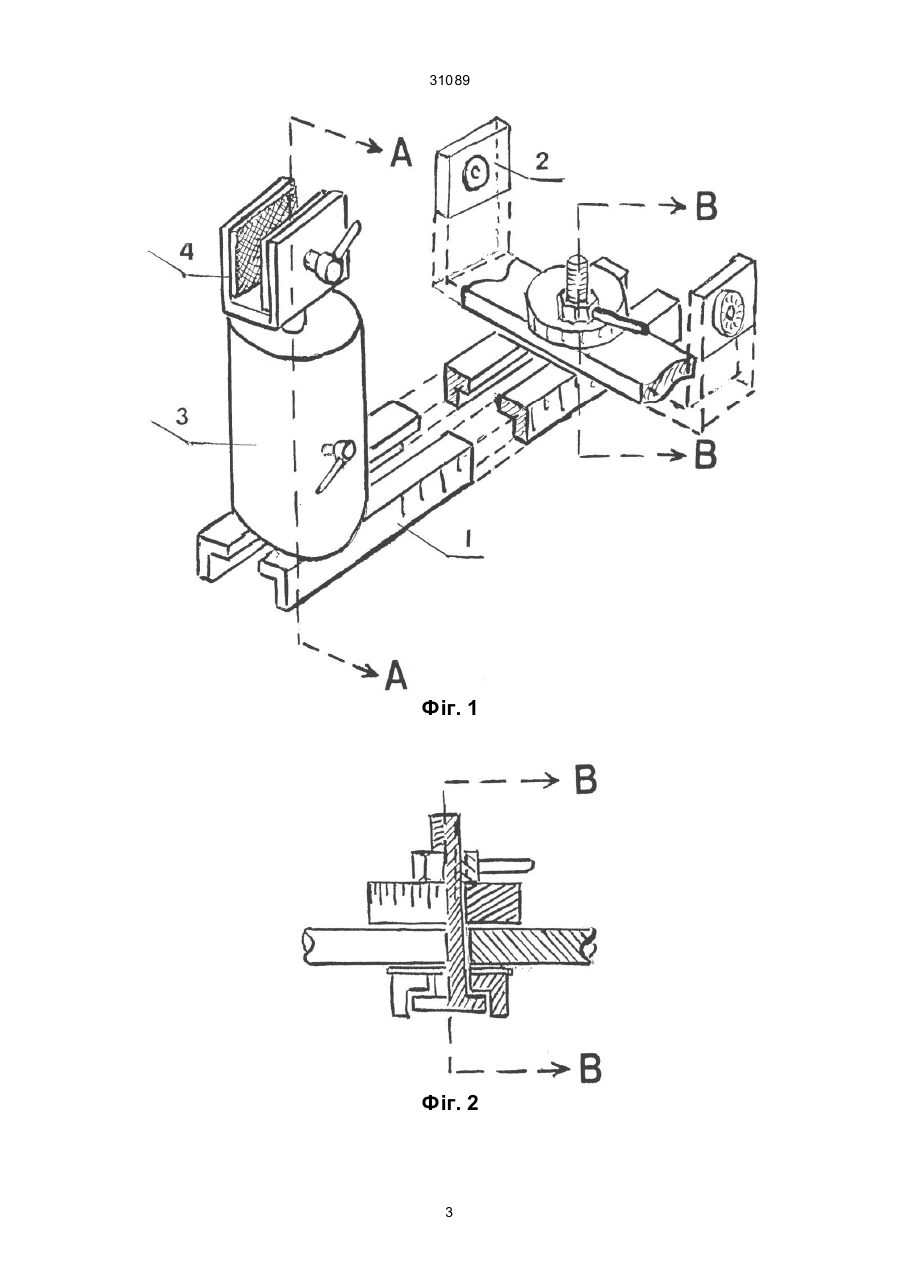

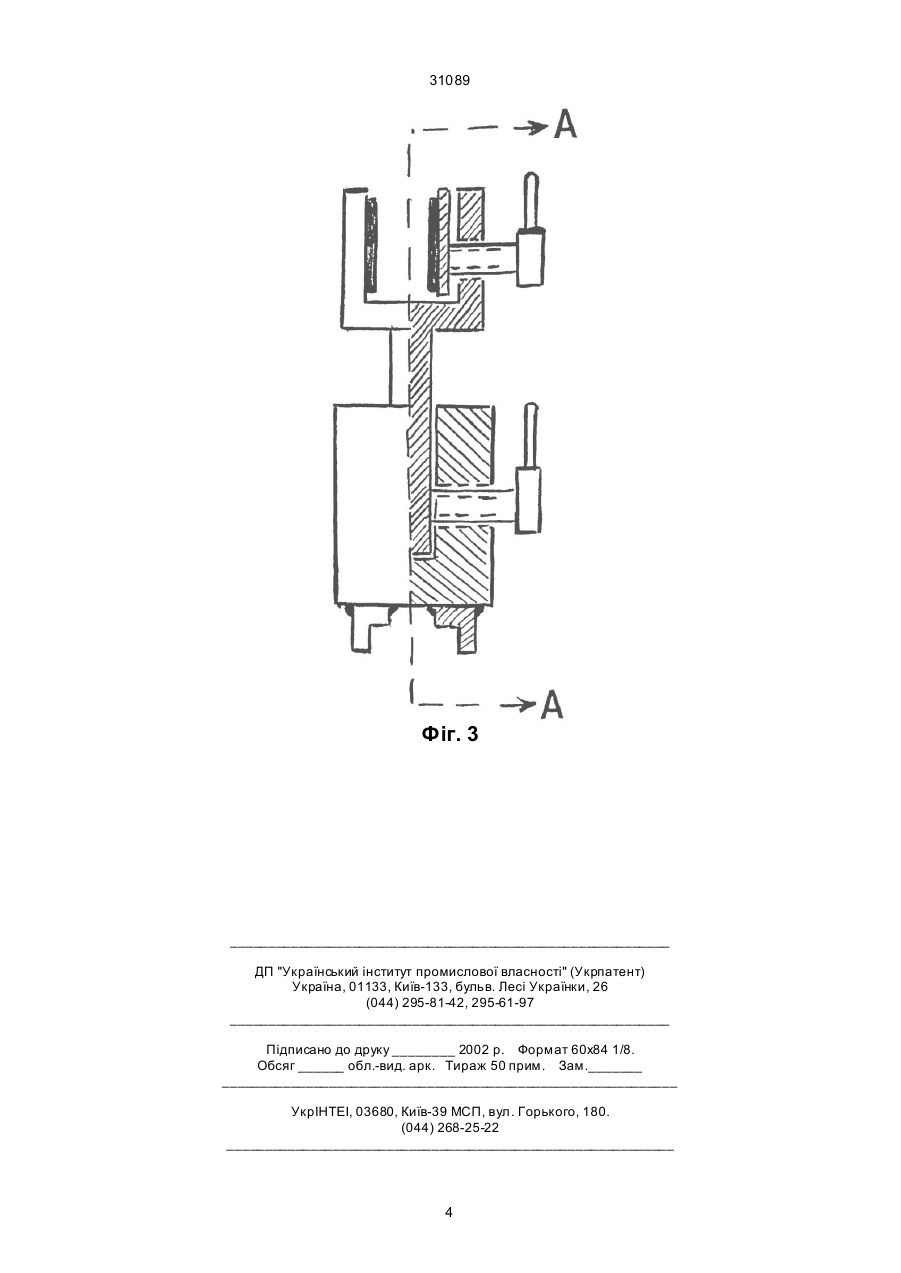

Установка для експериментальної стрільби, яка складається з рамки для закріплення мішеней, 31089 ції зброї у вигляді масивного металевого циліндра, який виконаний з можливістю нерухомого закріплення зброї у будь-якому необхідному положенні. Саме за рахунок такого виконання пристрою віддача, що виникає в мить пострілу, гасне завдяки масивності пристрою, що у свою чергу забезпечує стабілізацію положення установки в процесі експериментальної стрільби. Крім того досягається значне зменшення маси установки, що дає змогу легко транспортувати її, використовувати в будь-якому тирі для стрільби з ручної вогнепальної зброї і не тільки при наукових дослідженнях, а й при проведенні практичних експертиз. Суть винаходу подана на кресленні, фіг. 1, 2, 3, де зображена установка для експериментальної стрільби, що пропонується. Пристрій, що пропонується, містить станину 1, яка складається із двох направляючих довжиною 2,5 м, виготовлених із металевого кутка 30´30 мм. Довжина станини обрана з розрахунку, що гранична відстань польоту додаткових пошкоджуючих продуктів пострілу для ручної вогнепальної зброї складає не більш як 2 м. На одному кінці станини 1 розташована рамка для закріплення мішені 2, яка виконана з можливістю переміщення і фіксації на станині 1 на необхідній відстані, що забезпечують повзун і затиск на основі рамки та закріплена на станині металева мірна стрічка із сантиметровими поділками. На другому кінці станини 1 жорстко закріплено пристрій для фіксації зброї у вигляді масивного (10 кг) металевого циліндра 3, із затиском 4, який виконаний з можливістю нерухомого закріплення зброї у будь-якому необхідному положенні. Пристрій застосовують так. Установку ставлять у тирі поперед кулевловлювача. Зброю, яку досліджують, нерухомо закріпляють у необхідному положенні затиском 4 у пристрою для фіксації зброї 3. Експериментальну мішень закріпляють у рамці 2, яку за допомогою повзуна і затиска та з використанням мірної стрічки із сантиметровими поділками встановлюють і фіксують на необхідній відстані від дульного зрізу зброї. Потім надають мішені потрібний кут і проводять постріл чи серію пострілів в залежності від завдання дослідження. Таким чином, даний винахід завдяки забезпеченню нерухомості зброї в мить пострілу та незмінності її положення після пострілу дає змогу точніше і оперативніше ніж раніше проводити експериментальну стрільбу під кутами до мішені як у вертикальній, так і в горизонтальній площинах з отриманням стабільних результатів за умови повної безпеки для дослідника та оточуючих осіб. Невелика маса установки робить її транспортабельною, що дозволяє використовувати цей пристрій у будь-якому тирі, пристосованому для стрільби з ручної вогнепальної зброї, і не тільки для наукових цілей, а й на практиці. Джерела інформації 1. Бахтадзе Г.Э., Мамаджанов Ю.М., Гальцев Ю.В. Устройство для экспериментальной стрельбы при судебно-баллистических исследованиях // Проблемы судебной баллистики. – Тбилиси, 1992. - С. 40-42. 2. Устинов А.И. Методика экспериментальной стрельбы с применением специальной установки. - Изд. ВНИИ МВД СССР. - М., 1973. 2 31089 Фіг. 1 Фіг. 2 3 31089 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
