Скальператор – пневмосепаратор зерна

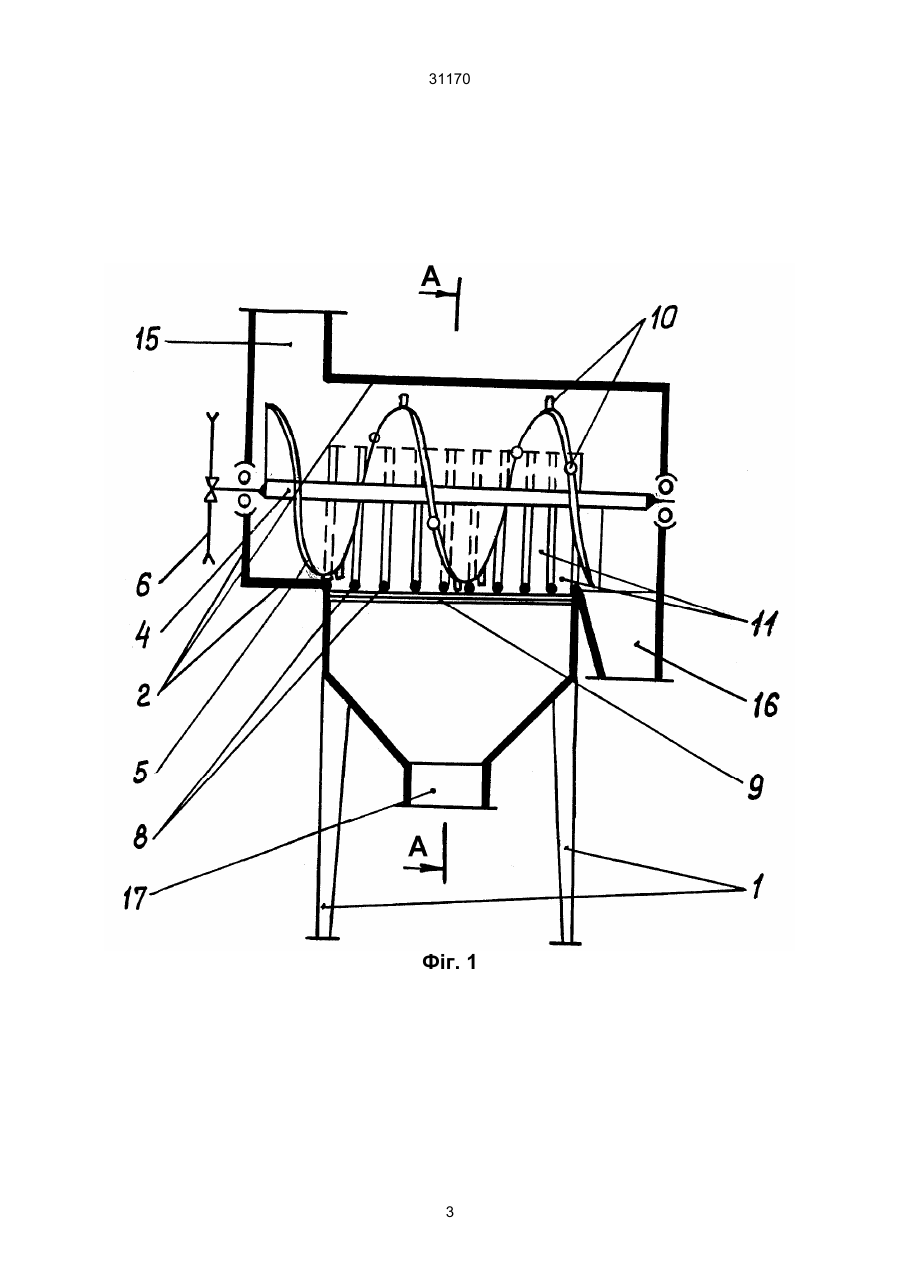

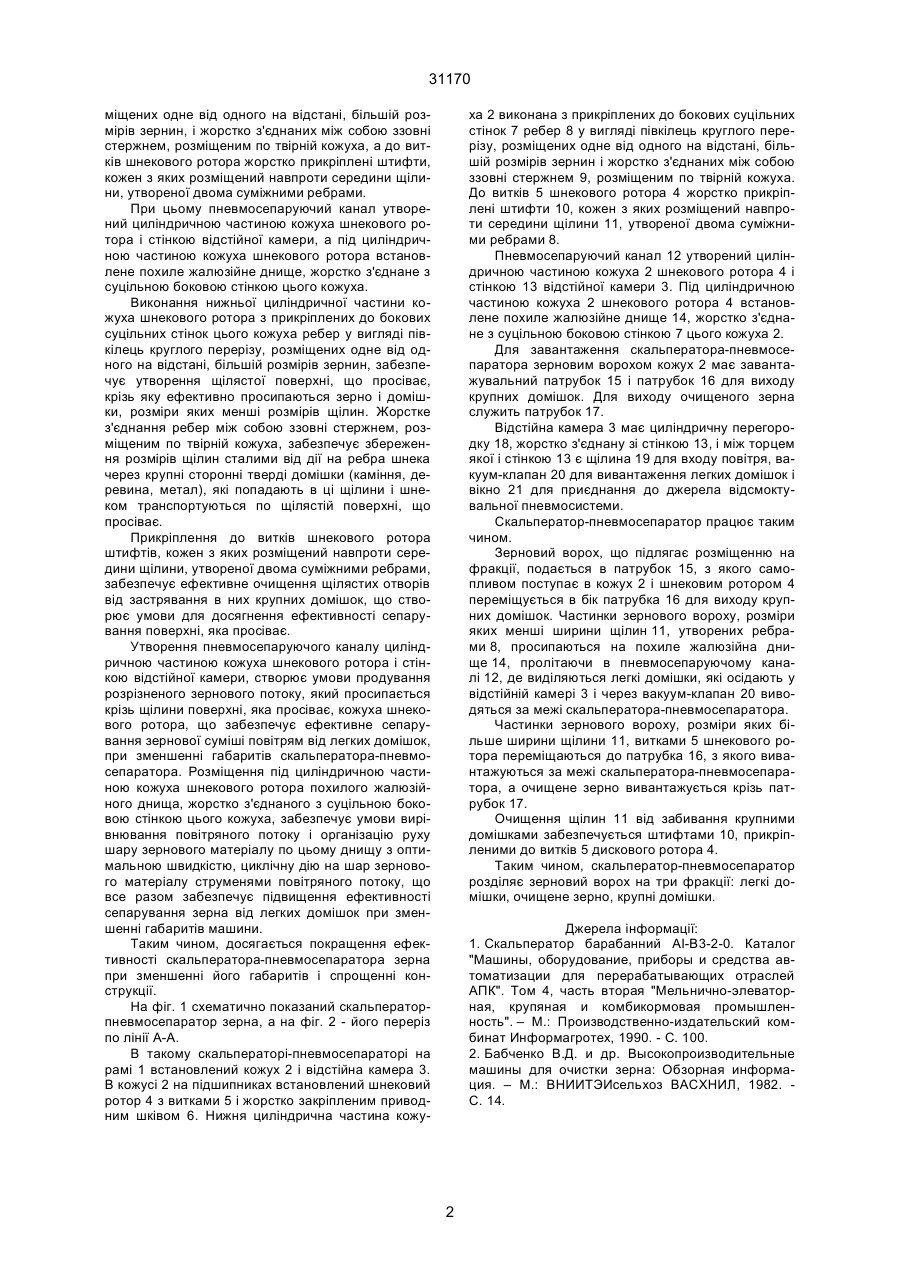

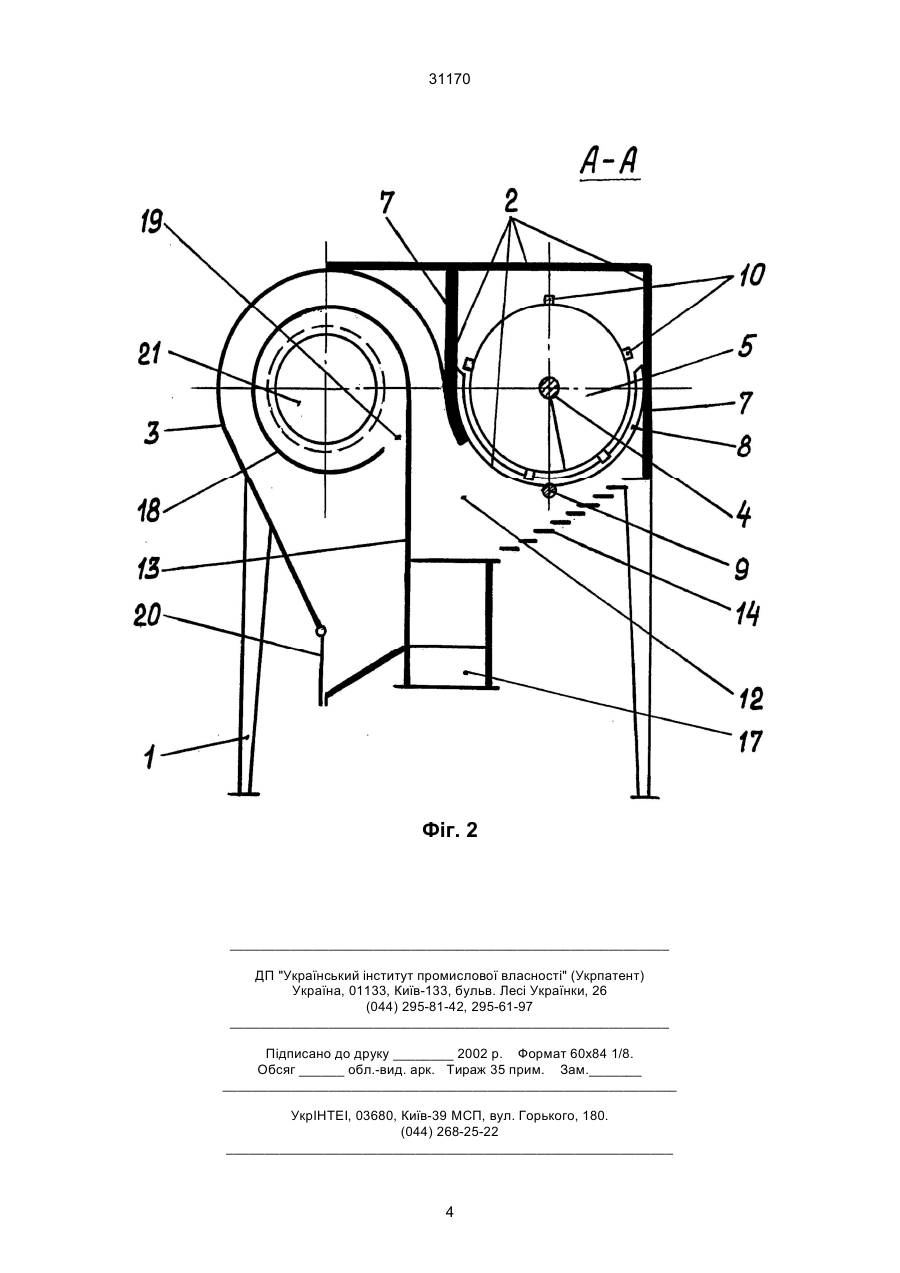

1. Скальператор-пневмосепаратор зерна, складений з рами, встановленого в кожусі ротора, пневмосепаруючого канала, відстійної камери і привода, який відрізняється тим, що встановлений в кожусі ротор виконаний у вигляді шнека, ни 31170 міщених одне від одного на відстані, більшій розмірів зернин, і жорстко з'єднаних між собою ззовні стержнем, розміщеним по твірній кожуха, а до витків шнекового ротора жорстко прикріплені штифти, кожен з яких розміщений навпроти середини щілини, утвореної двома суміжними ребрами. При цьому пневмосепаруючий канал утворений циліндричною частиною кожуха шнекового ротора і стінкою відстійної камери, а під циліндричною частиною кожуха шнекового ротора встановлене похиле жалюзійне днище, жорстко з'єднане з суцільною боковою стінкою цього кожуха. Виконання нижньої циліндричної частини кожуха шнекового ротора з прикріплених до бокових суцільних стінок цього кожуха ребер у вигляді півкілець круглого перерізу, розміщених одне від одного на відстані, більшій розмірів зернин, забезпечує утворення щілястої поверхні, що просіває, крізь яку ефективно просипаються зерно і домішки, розміри яких менші розмірів щілин. Жорстке з'єднання ребер між собою ззовні стержнем, розміщеним по твірній кожуха, забезпечує збереження розмірів щілин сталими від дії на ребра шнека через крупні сторонні тверді домішки (каміння, деревина, метал), які попадають в ці щілини і шнеком транспортуються по щілястій поверхні, що просіває. Прикріплення до витків шнекового ротора штифтів, кожен з яких розміщений навпроти середини щілини, утвореної двома суміжними ребрами, забезпечує ефективне очищення щілястих отворів від застрявання в них крупних домішок, що створює умови для досягнення ефективності сепарування поверхні, яка просіває. Утворення пневмосепаруючого каналу циліндричною частиною кожуха шнекового ротора і стінкою відстійної камери, створює умови продування розрізненого зернового потоку, який просипається крізь щілини поверхні, яка просіває, кожуха шнекового ротора, що забезпечує ефективне сепарування зернової суміші повітрям від легких домішок, при зменшенні габаритів скальператора-пневмосепаратора. Розміщення під циліндричною частиною кожуха шнекового ротора похилого жалюзійного днища, жорстко з'єднаного з суцільною боковою стінкою цього кожуха, забезпечує умови вирівнювання повітряного потоку і організацію руху шару зернового матеріалу по цьому днищу з оптимальною швидкістю, циклічну дію на шар зернового матеріалу струменями повітряного потоку, що все разом забезпечує підвищення ефективності сепарування зерна від легких домішок при зменшенні габаритів машини. Таким чином, досягається покращення ефективності скальператора-пневмосепаратора зерна при зменшенні його габаритів і спрощенні конструкції. На фіг. 1 схематично показаний скальператорпневмосепаратор зерна, а на фіг. 2 - його переріз по лінії А-А. В такому скальператорі-пневмосепараторі на рамі 1 встановлений кожух 2 і відстійна камера 3. В кожусі 2 на підшипниках встановлений шнековий ротор 4 з витками 5 і жорстко закріпленим приводним шківом 6. Нижня циліндрична частина кожу ха 2 виконана з прикріплених до бокових суцільних стінок 7 ребер 8 у вигляді півкілець круглого перерізу, розміщених одне від одного на відстані, більшій розмірів зернин і жорстко з'єднаних між собою ззовні стержнем 9, розміщеним по твірній кожуха. До витків 5 шнекового ротора 4 жорстко прикріплені штифти 10, кожен з яких розміщений навпроти середини щілини 11, утвореної двома суміжними ребрами 8. Пневмосепаруючий канал 12 утворений циліндричною частиною кожуха 2 шнекового ротора 4 і стінкою 13 відстійної камери 3. Під циліндричною частиною кожуха 2 шнекового ротора 4 встановлене похиле жалюзійне днище 14, жорстко з'єднане з суцільною боковою стінкою 7 цього кожуха 2. Для завантаження скальператора-пневмосепаратора зерновим ворохом кожух 2 має завантажувальний патрубок 15 і патрубок 16 для виходу крупних домішок. Для виходу очищеного зерна служить патрубок 17. Відстійна камера 3 має циліндричну перегородку 18, жорстко з'єднану зі стінкою 13, і між торцем якої і стінкою 13 є щілина 19 для входу повітря, вакуум-клапан 20 для вивантаження легких домішок і вікно 21 для приєднання до джерела відсмоктувальної пневмосистеми. Скальператор-пневмосепаратор працює таким чином. Зерновий ворох, що підлягає розміщенню на фракції, подається в патрубок 15, з якого самопливом поступає в кожух 2 і шнековим ротором 4 переміщується в бік патрубка 16 для виходу крупних домішок. Частинки зернового вороху, розміри яких менші ширини щілин 11, утворених ребрами 8, просипаються на похиле жалюзійна днище 14, пролітаючи в пневмосепаруючому каналі 12, де виділяються легкі домішки, які осідають у відстійній камері 3 і через вакуум-клапан 20 виводяться за межі скальператора-пневмосепаратора. Частинки зернового вороху, розміри яких більше ширини щілини 11, витками 5 шнекового ротора переміщаються до патрубка 16, з якого вивантажуються за межі скальператора-пневмосепаратора, а очищене зерно вивантажується крізь патрубок 17. Очищення щілин 11 від забивання крупними домішками забезпечується штифтами 10, прикріпленими до витків 5 дискового ротора 4. Таким чином, скальператор-пневмосепаратор розділяє зерновий ворох на три фракції: легкі домішки, очищене зерно, крупні домішки. Джерела інформації: 1. Скальператор барабанний АІ-В3-2-0. Каталог "Машины, оборудование, приборы и средства автоматизации для перерабатывающих отраслей АПК". Том 4, часть вторая "Мельнично-элеваторная, крупяная и комбикормовая промышленность". – М.: Производственно-издательский комбинат Информагротех, 1990. - С. 100. 2. Бабченко В.Д. и др. Высокопроизводительные машины для очистки зерна: Обзорная информация. – М.: ВНИИТЭИсельхоз ВАСХНИЛ, 1982. С. 14. 2 31170 Фіг. 1 3 31170 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
