Головний телефон

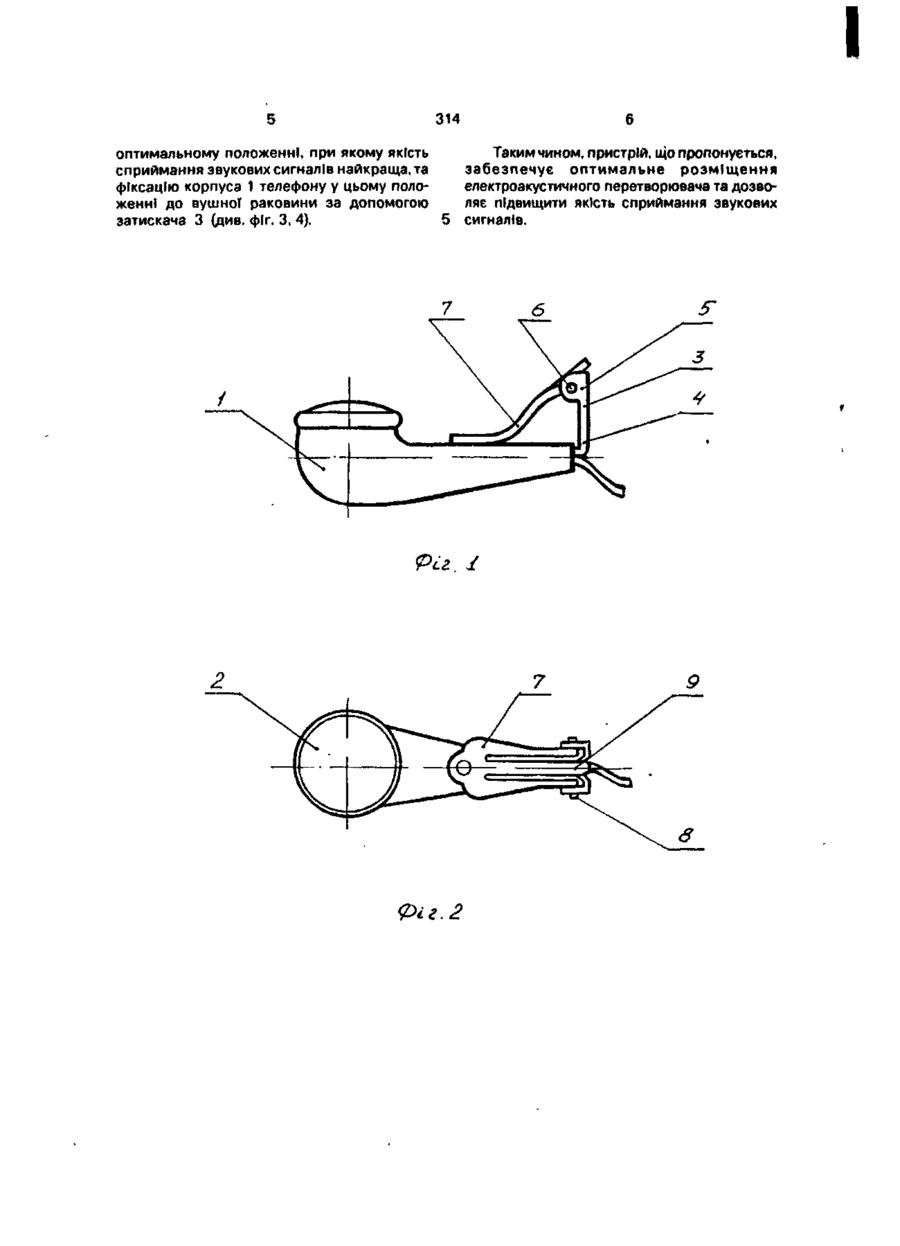

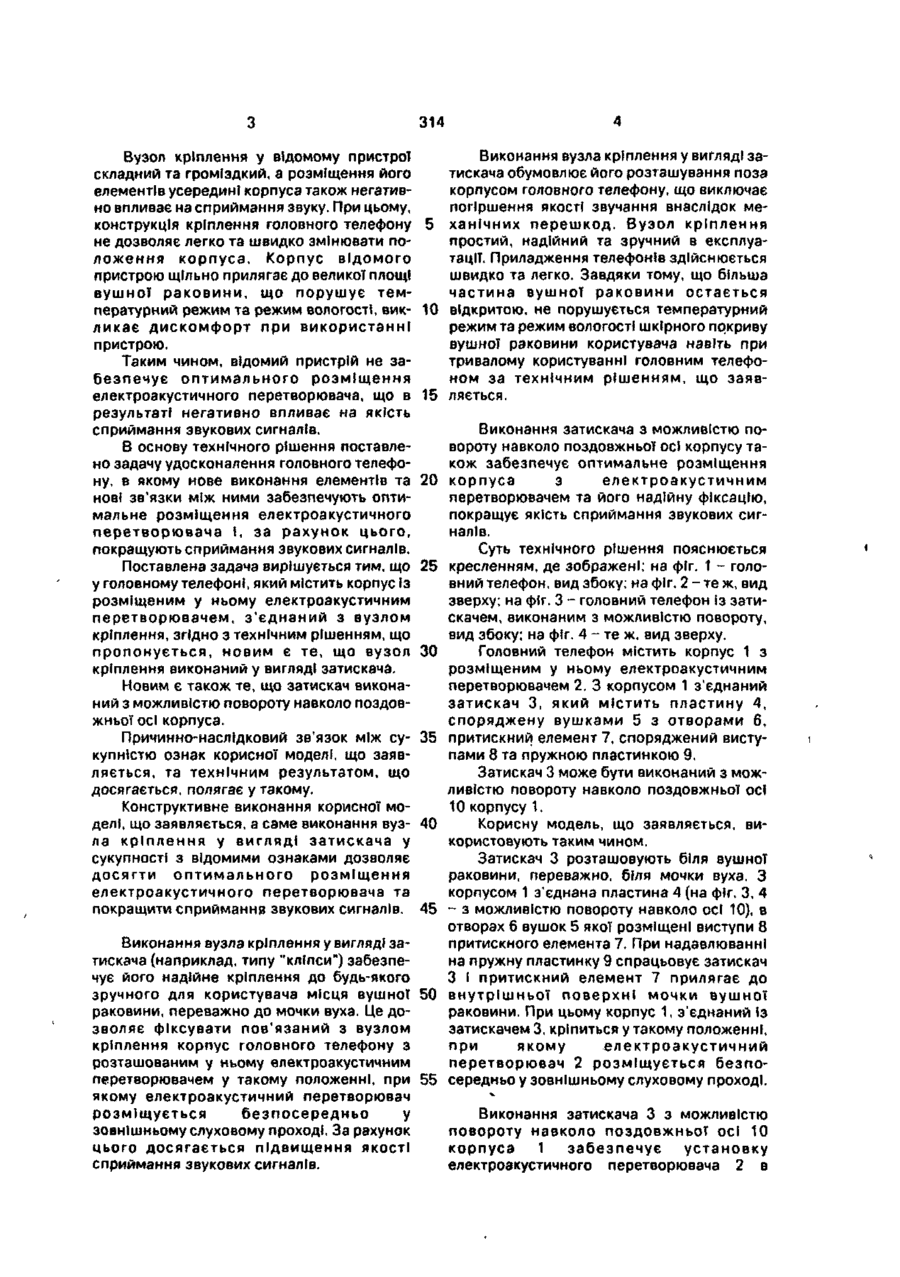

1. Головний телефон, що містить корпус із розміщеним у ньому електроакустичним перетворювачем, з'єднаний з вузлом кріплення, який в і д р і з н я є т ь с я тим, що вузол кріплення виконаний у вигляді затискача. 2. Головний телефон за п. 1, який в і д р і з н я є т ь с я тим, що затискач виконаний з можливістю повороту навколо поздовжньої осі корпуса. Пристрій, що пропонується, відноситься до електроакустичних апаратів, зокрема до легких головних телефонів, призначених для тривалої роботи. Найбільш близьким за технічною суттю та результатом, що досягається, до пристрою, що заявляється, є головний телефон [Авт. св. СРСР № 1504811, кл. Н 04 М 1/05, Н 04 R 1/10, опубл. 30.08.89], що містить корпус Із розміщеним у ньому електроакустичним перетворювачем, з'єднаний з вузлом кріплення. Корпус розташований на оголів'ї(на кожному кінці) з можливістю переміщення уздовж нього. При використанні головного телефону U-подІбну пластину розміщують зверху вушної раковини таким чином, що відкрита частина виявляється знизу. Притиск, що спричиняє оголів'я через корпус, передається U-подібною пластиною на навколовушну ділянку. Регулювання притиску телефону до вушної раковини забезпечується кріпленням пластини з електроакустичним перетворювачем за допомогою шарніра під кутом, який відповідає нахилу вушної раковини, до одного з пліч U-подібної пластини. Фіксація пластини під необхідним кутом здійснюється за допомогою підпружиненої клямки, яка утворена незакріпленим кінцем пластини з електроакустичним перетворювачем та другим плечем U-подібної пластини, що має виступ. Вузол кріплення виконаний у вигляді Uподібної пластини, а також пластини для розміщення на ній електроакустичного перетворювача. U-подібна пластина має виступи різної довжини на кожному плечі. Виступ меншої довжини шарнірно з'єднаний з одним кінцем пластини для кріплення електроакустичного перетворювача, виступ більшої , довжини виконаний з підпружиненою клямкою та пов'язаний з другим кінцем пластини для кріплення електроакустичного перетворювача. Пластини розміщені усередині корпусу. Проте, відомий пристрій регулює притиск телефону тільки під кутом, відповідним до нахилу вушної раковини. Пристрій не дозволяє розташовувати електроакустичний перетворювач у будьякому місці зовнішнього слухового проходу. Це негативно відбивається на якості сприймання звукових сигналів. Сд> 314 Вузол кріплення у відомому пристрої складний та громіздкий, а розміщення його елементів усередині корпуса також негативно впливає на сприймання звуку. При цьому, конструкція кріплення головного телефону не дозволяє легко та швидко змінювати положення корпуса. Корпус відомого пристрою щільно прилягає до великої площі вушної раковини, що порушує температурний режим та режим вологості, викликає дискомфорт при використанні пристрою. Таким чином, відомий пристрій не забезпечує оптимального розміщення електроакустичного перетворювача, що в результаті негативно впливає на якість сприймання звукових сигналів. В основу технічного рішення поставлено задачу удосконалення головного телефону, в якому нове виконання елементів та нові зв'язки між ними забезпечують оптимальне розміщення електроакустичного перетворювача І, за рахунок цього, покращують сприймання звукових сигналів. Поставлена задача вирішується тим, що у головному телефоні, який містить корпус Із розміщеним у ньому електроакустичним перетворювачем, з'єднаний з вузлом кріплення, згідно з технічним рішенням, що пропонується, новим є те, що вузол кріплення виконаний у вигляді затискача. Новим є також те, що затискач виконаний з можливістю повороту навколо поздовжньої осі корпуса. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі, що заявляється, та технічним результатом, що досягається, полягає у такому. Конструктивне виконання корисної моделі, що заявляється, а саме виконання вузла кріплення у вигляді затискача у сукупності з відомими ознаками дозволяє досягти оптимального розміщення електроакустичного перетворювача та покращити сприймання звукових сигналів. Виконання вузла кріплення у вигляді затискача обумовлює його розташування поза корпусом головного телефону, що виключає погіршення якості звучання внаслідок ме5 ханічних перешкод. Вузол кріплення простий, надійний та зручний в експлуатації. Приладження телефонів здійснюється швидко та легко. Завдяки тому, що більша частина вушної раковини остається 10 відкритою, не порушується температурний режим та режим вологості шкірного покриву вушної раковини користувача навіть при тривалому користуванні головним телефоном за технічним рішенням, що заяв15 ляється. 20 25 30 35 40 45 Виконання затискача з можливістю повороту навколо поздовжньої осі корпусу також забезпечує оптимальне розміщення корпуса з електроакустичним перетворювачем та його надійну фіксацію, покращує якість сприймання звукових сигналів. Суть технічного рішення пояснюється кресленням, де зображені; на фіг. 1 - головний телефон, вид збоку; на фіг. 2 - те ж, вид зверху; на фіг. З - головний телефон із затискачем, виконаним з можливістю повороту, вид збоку; на фіг. 4 - те ж, вид зверху. Головний телефон містить корпус 1 з розміщеним у ньому електроакустичним перетворювачем 2. З корпусом 1 з'єднаний затискач 3, який містить пластину 4, споряджену вушками 5 з отворами б, притискний елемент 7, споряджений виступами 8 та пружною пластинкою 9. Затискач 3 може бути виконаний з можливістю повороту навколо поздовжньої осі 10 корпусу 1. Корисну модель, що заявляється, використовують таким чином. Затискач 3 розташовують біля вушної раковини, переважно, біля мочки вуха. З корпусом 1 з'єднана пластина 4 (на фіг. З, 4 - з можливістю повороту навколо осі 10), в отворах 6 вушок 5 якої розміщені виступи 8 притискного елемента 7. При надавлюванні на пружну пластинку 9 спрацьовує затискач З І притискний елемент 7 прилягає до внутрішньої поверхні мочки вушної раковини. При цьому корпус 1, з'єднаний із затискачем 3, кріпиться у такому положенні, при якому електроакустичний перетворювач 2 розміщується безпосередньо у зовнішньому слуховому проході. Виконання вузла кріплення у вигляді затискача (наприклад, типу "кліпси") забезпечує його надійне кріплення до будь-якого зручного для користувача місця вушної 50 раковини, переважно до мочки вуха. Це дозволяє фіксувати пов'язаний з вузлом кріплення корпус головного телефону з розташованим у ньому електроакустичним перетворювачем у такому положенні, при 55 якому електроакустичний перетворювач розміщується безпосередньо у Виконання затискача 3 з можливістю зовнішньому слуховому проході. За рахунок повороту навколо поздовжньої осі 10 цього досягається підвищення якості корпуса 1 забезпечує установку сприймання звукових сигналів. електроакустичного перетворювача 2 в 314 оптимальному положенні, при якому якість сприймання звукових сигналів найкраща, та фіксацію корпуса } телефону у цьому положенні до вушної раковини за допомогою 5 затискача 3 (див. фіг. З, 4). Таким чином, пристрій, що пропонується, забезпечує оптимальне розміщення електроакустичного перетворювача та дозволяє підвищити якість сприймання звукових сигналів. 314 (ріг Фі.г.4 Упорядник Замовлення 4674 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл,, 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
