Прилад газового контролю

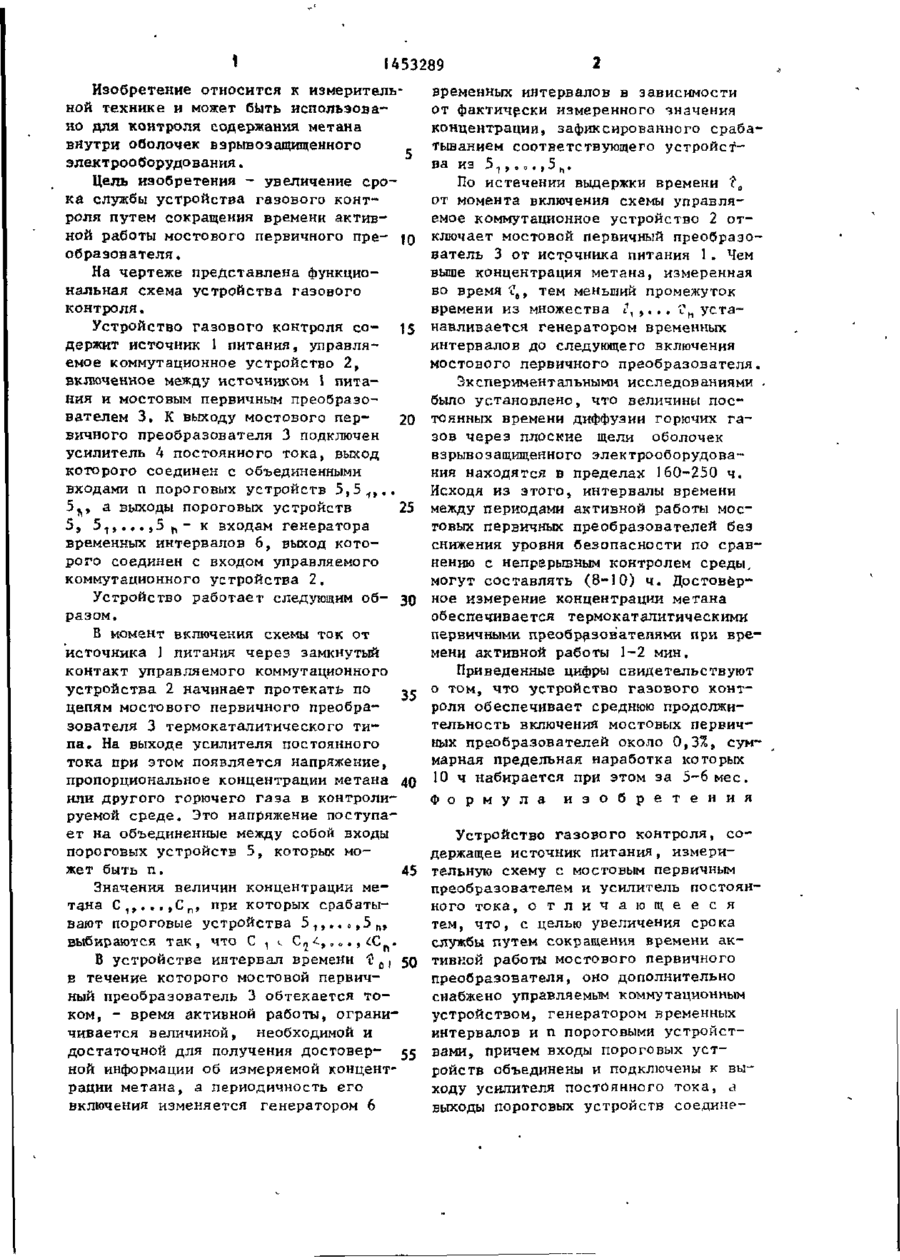

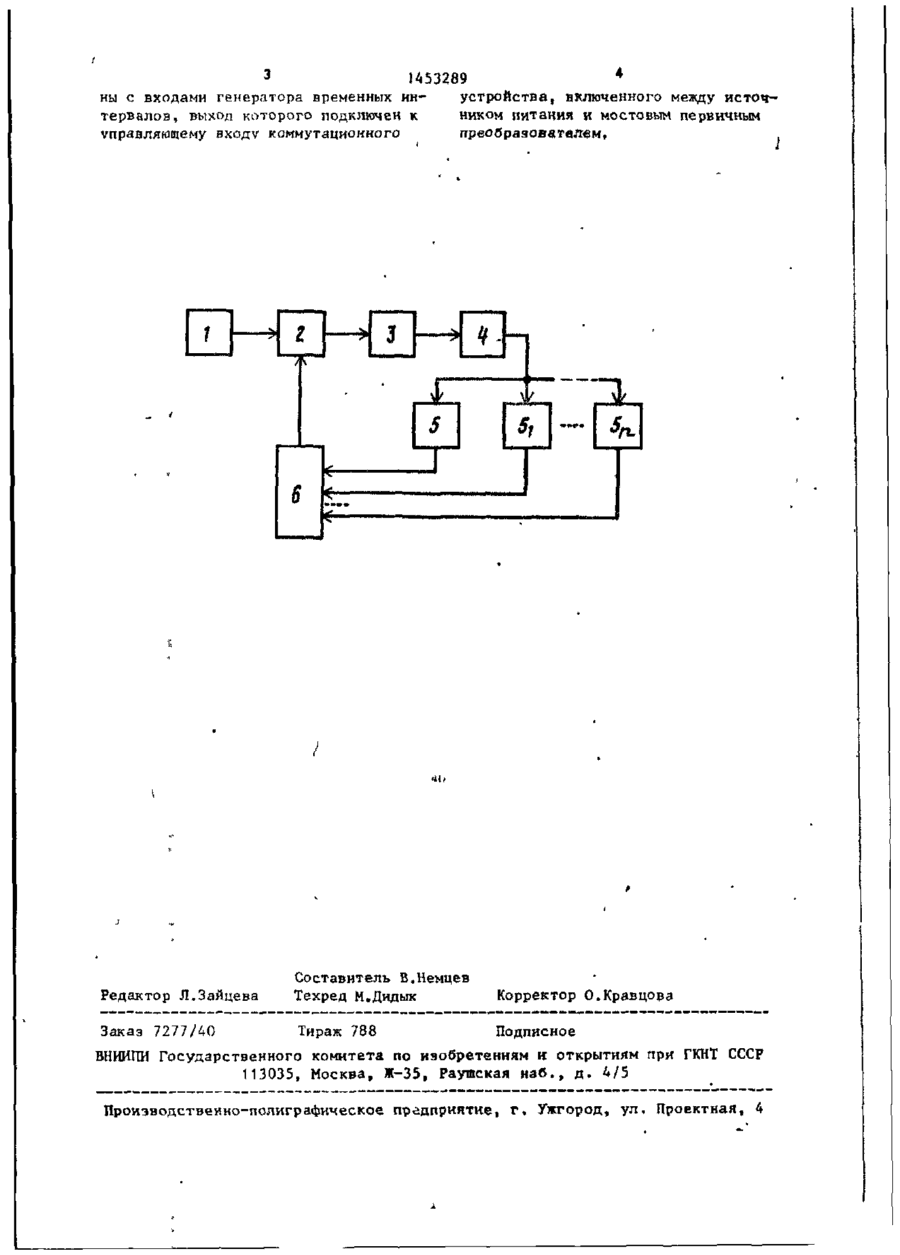

Изобретение относится к измерительной технике и может быть использовано для контроля концентрации газа во взрывозащищенном оборудовании. Цель изобретения - увеличение срока службы устройства. Устройство содержит источник питания, измерительную схему с датчиком каталитического типа , пороговые устройства, генератор временных интервалов, коммутатор. Увеличение срока службы достигается путем использования импульсного режима запитки каталитического датчика в зависимости от значения концентрации в предыдущем измерении. 1 ил. S • « * 00 го 00 • ' • • > = « * * 1453289 Изобретение относится к измерительной технике и может быть использовано для контроля содержания метана внутри оболочек взрывозащищенного электрооборудования. Цель изобретения - увеличение срока службы устройства газового контроля путем сокращения времени активной работы мостового первичного пре- JQ образователя. На чертеже представлена функциональная схема устройства газового контроля. Устройство газового контроля со- \$ держит источник 1 питания, управляемое коммутационное устройство 2, включенное между источником \ питания и мостовым первичным преобразователем 3. К выходу мостового пер20 вичного преобразователя 3 подключен усилитель 4 постоянного тока, выход которого соединен с объединенными входами п пороговых устройств 5,5 1,.. 5^, а выходы пороговых устройств 25 5, 5 1 , . , . , 5 Ь - к входам генератора временных интервалов 6, выход которого соединен с входом управляемого коммутационного устройства 2. временных интервалов в зависимости от фактически измеренного значения концентрации, зафиксированного срабатыванием соответствующего устройства из 5 1 > e o . , 5 h . По истечении выдержки времени То от момента включения схемы управляемое коммутационное устройство 2 отключает мостовой первичный преобразователь 3 от источника питания 1. Чем выше концентрация метана, измеренная во время?,, тем меньший промежуток времени из множества Г, ,... 'Сп устанавливается генератором временных интервалов до следующего включения мостового первичного преобразователя. Значения величин концентрации метана С,,...,С п , при которых срабатывают пороговые устройства 51,,.„,5 „, выбираются так, что С . * С о ^, „ о, > п1 В устройстве интервал времени 50 в течение которого мостовой первичный преобразователь 3 обтекается током, - время активной работы, ограничивается величиной, необходимой и достаточной для получения достовер- 55 ной информации об измеряемой концентрации метана, а периодичность его включения изменяется генератором 6 преобразователем и усилитель постоянного тока, о т л и ч а ю щ е е с я тем, что, с целью увеличения срока службы пут&м сокращения времени активной работы мостового первичного преобразователя, оно дополнительно снабжено управляемым коммутационным устройством, генератором временных интервалов и п. пороговыми устройствами, причем входы пороговых устройств объединены и подключены к выходу усилителя постоянного тока, d выходы пороговых устройств соедине Экспериментальными исследованиями . было установлено, что величины постоянных времени диффузии горючих газов через плоские щели оболочек взрывозащищенного электрооборудования находятся в пределах 160-250 ч. Исходя из этого, интервалы времени между периодами активной работы мостовых первичных преобразователей без снижения уровня безопасности по сравнению с непрерывным контролем среды, могут составлять ( 8 - Ю ) ч. ДостоверУстройство работает следующим об- 30 ное измерение концентрации метана обеспечивается термокаталитическими разом. первичными преобразователями при вреВ момент включения схемы ток от мени активной работы 1-2 мин. источника I питания через замкнутый контакт управляемого коммутационного Приведенные цифры свидетельствуют устройства 2 начинает протекать по ,с о том, что устройство газового контцепям мостового первичного преобрароля обеспечивает среднюю продолжизователя 3 термокаталитического тительность включения мостовых первичпа. На выходе усилителя постоянного ных преобразователей около 0,3%, сумтока при этом появляется напряжение, марная предельная наработка которых пропорциональное концентрации метана 40 10 ч набирается при этом за 5-6 мес. или другого горючего газа в контролиФ о р м у л а и з о б р е т е н и я руемой среде. Это напряжение поступает на объединенные между собой входы Устройство газового контроля, сопороговых устройств 5, которых модержащее источник питания, измерижет быть п. 45 тельную схему с мостовым первичным 3 4 1453289 ны с входами генератора временных инустройства, включенного между источником питания и мостовым первичным тервалов, выход которого подключен к преобразователем, управляющему входу коммутационного 1 2 3 • 5 I' ••ra I 6 Редактор Л.Зайцева Составитель В.Немцев Техред М.Дидык Корректор 0.Кравцова Заказ 7277/40 Тираж 788 Подписное В И П Государственного комитета по изобретениям к открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
