Дегазатор

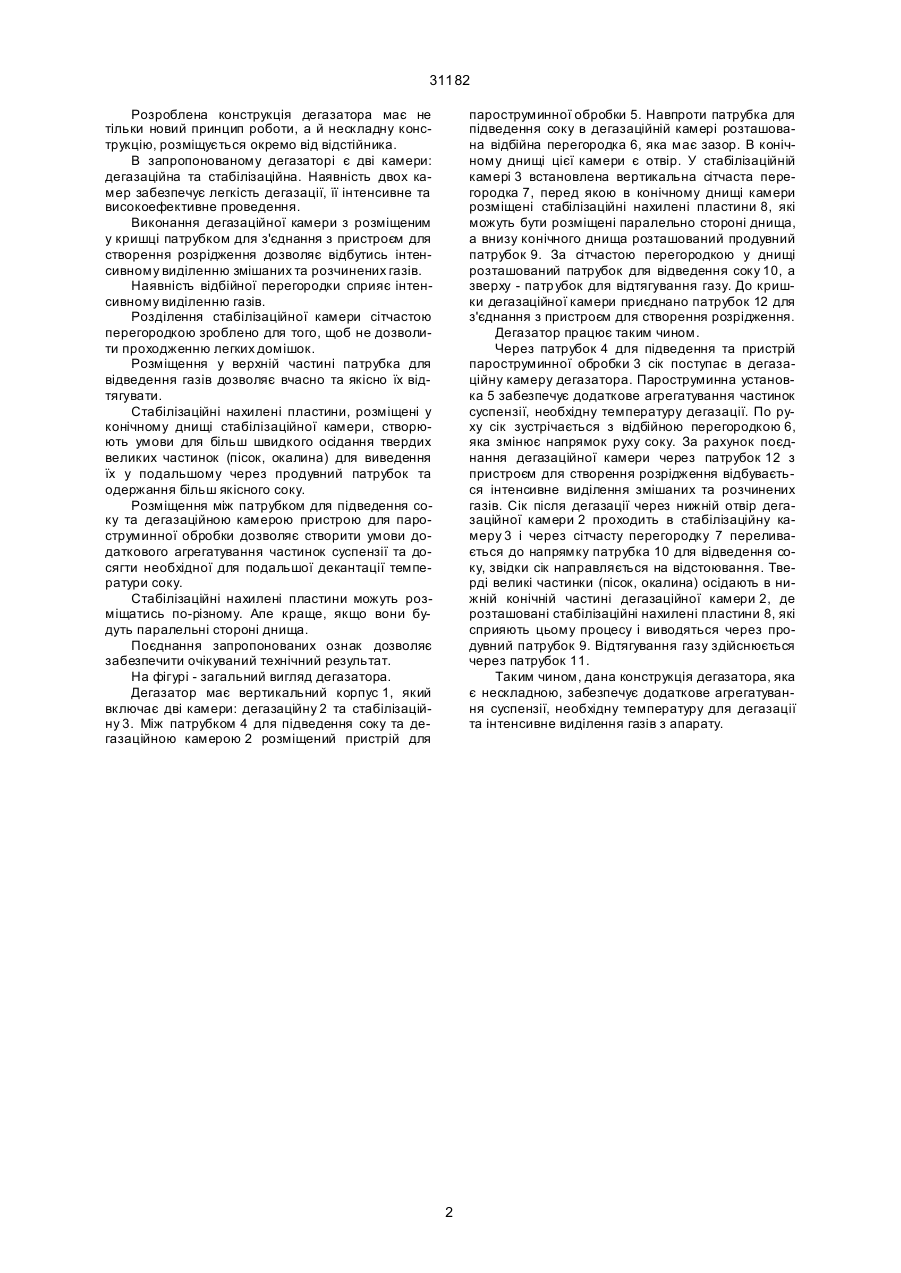

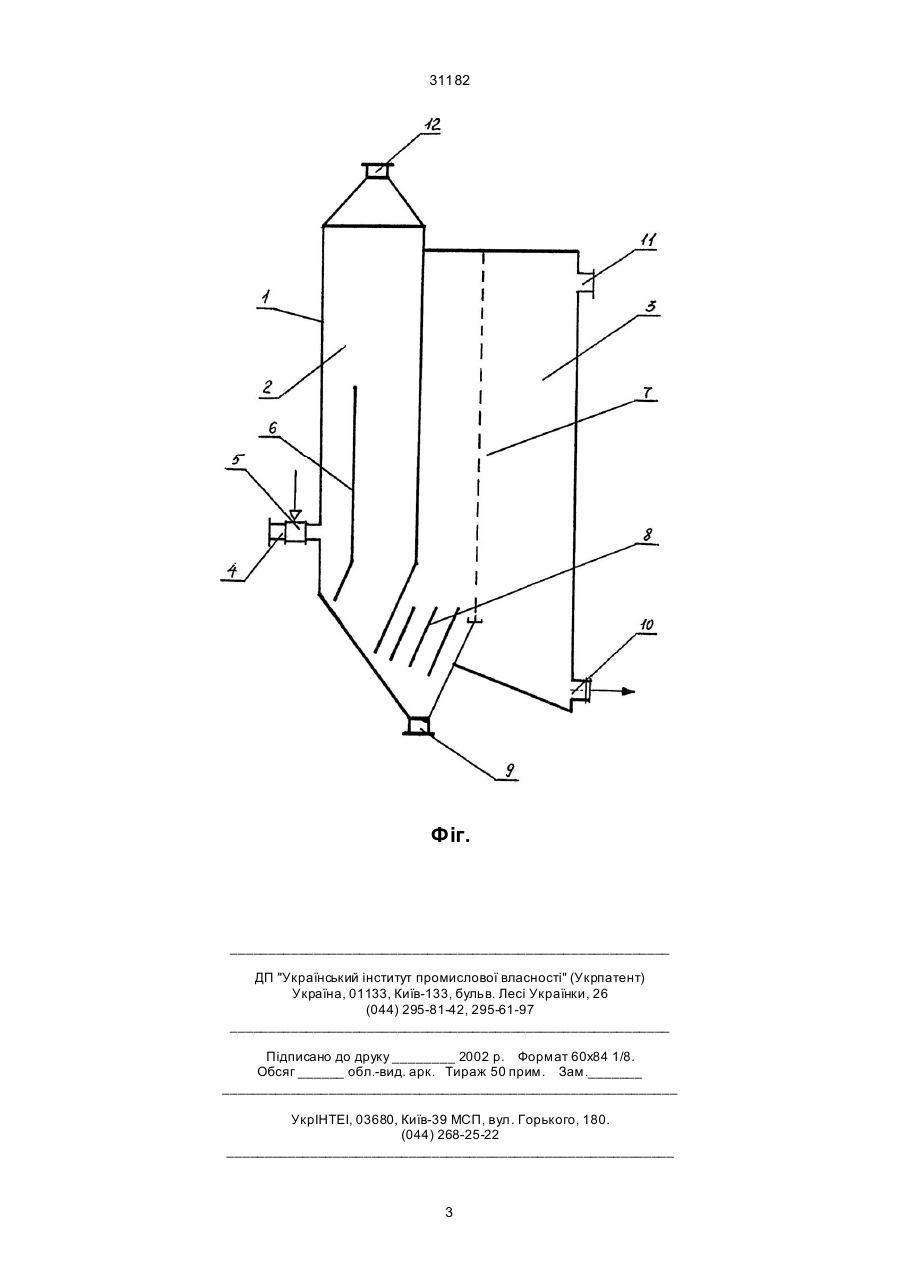

1. Дегазатор, який включає корпус з патрубком для підведення соку та патрубком для відведенім газів, який відрізняється тим, що вертикальний корпус має дві камери - дегазаційну, у кришці якої розміщений патрубок для з'єднання з при 31182 Розроблена конструкція дегазатора має не тільки новий принцип роботи, а й нескладну конструкцію, розміщується окремо від відстійника. В запропонованому дегазаторі є дві камери: дегазаційна та стабілізаційна. Наявність двох камер забезпечує легкість дегазації, її інтенсивне та високоефективне проведення. Виконання дегазаційної камери з розміщеним у кришці патрубком для з'єднання з пристроєм для створення розрідження дозволяє відбутись інтенсивному виділенню змішаних та розчинених газів. Наявність відбійної перегородки сприяє інтенсивному виділенню газів. Розділення стабілізаційної камери сітчастою перегородкою зроблено для того, щоб не дозволити проходженню легких домішок. Розміщення у верхній частині патрубка для відведення газів дозволяє вчасно та якісно їх відтягувати. Стабілізаційні нахилені пластини, розміщені у конічному днищі стабілізаційної камери, створюють умови для більш швидкого осідання твердих великих частинок (пісок, окалина) для виведення їх у подальшому через продувний патрубок та одержання більш якісного соку. Розміщення між патрубком для підведення соку та дегазаційною камерою пристрою для пароструминної обробки дозволяє створити умови додаткового агрегатування частинок суспензії та досягти необхідної для подальшої декантації температури соку. Стабілізаційні нахилені пластини можуть розміщатись по-різному. Але краще, якщо вони будуть паралельні стороні днища. Поєднання запропонованих ознак дозволяє забезпечити очікуваний технічний результат. На фігурі - загальний вигляд дегазатора. Дегазатор має вертикальний корпус 1, який включає дві камери: дегазаційну 2 та стабілізаційну 3. Між патрубком 4 для підведення соку та дегазаційною камерою 2 розміщений пристрій для пароструминної обробки 5. Навпроти патрубка для підведення соку в дегазаційній камері розташована відбійна перегородка 6, яка має зазор. В конічному днищі цієї камери є отвір. У стабілізаційній камері 3 встановлена вертикальна сітчаста перегородка 7, перед якою в конічному днищі камери розміщені стабілізаційні нахилені пластини 8, які можуть бути розміщені паралельно стороні днища, а внизу конічного днища розташований продувний патрубок 9. За сітчастою перегородкою у днищі розташований патрубок для відведення соку 10, а зверху - патр убок для відтягування газу. До кришки дегазаційної камери приєднано патрубок 12 для з'єднання з пристроєм для створення розрідження. Дегазатор працює таким чином. Через патрубок 4 для підведення та пристрій пароструминної обробки 3 сік поступає в дегазаційну камеру дегазатора. Пароструминна установка 5 забезпечує додаткове агрегатування частинок суспензії, необхідну температуру дегазації. По руху сік зустрічається з відбійною перегородкою 6, яка змінює напрямок руху соку. За рахунок поєднання дегазаційної камери через патрубок 12 з пристроєм для створення розрідження відбувається інтенсивне виділення змішаних та розчинених газів. Сік після дегазації через нижній отвір дегазаційної камери 2 проходить в стабілізаційну камеру 3 і через сітчасту перегородку 7 переливається до напрямку патрубка 10 для відведення соку, звідки сік направляється на відстоювання. Тверді великі частинки (пісок, окалина) осідають в нижній конічній частині дегазаційної камери 2, де розташовані стабілізаційні нахилені пластини 8, які сприяють цьому процесу і виводяться через продувний патрубок 9. Відтягування газу здійснюється через патрубок 11. Таким чином, дана конструкція дегазатора, яка є нескладною, забезпечує додаткове агрегатування суспензії, необхідну температуру для дегазації та інтенсивне виділення газів з апарату. 2 31182 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
