Пневматичний насос заміщення

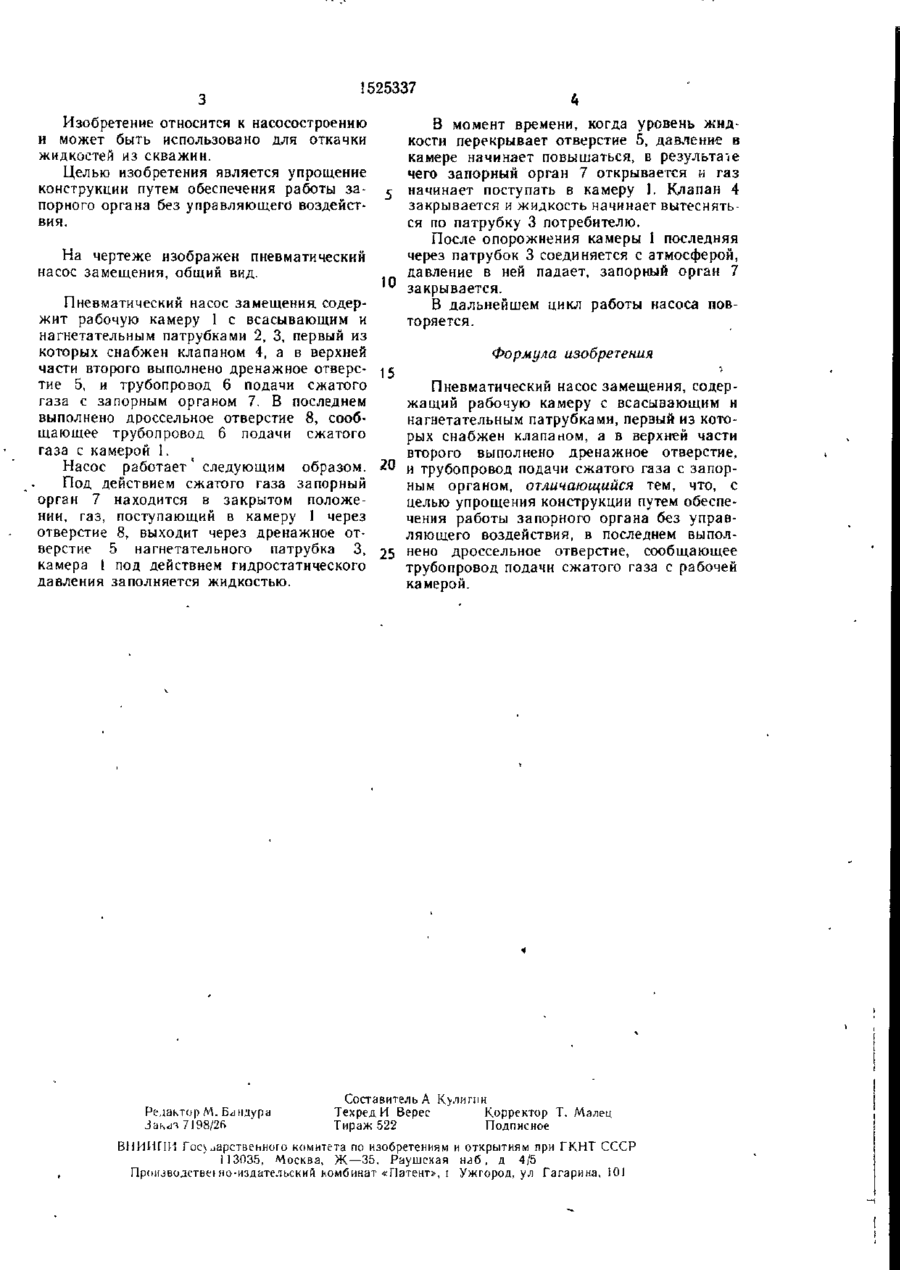

Изобретение может быть использовано для откачки жидкостей из скважин. Целью изобретения является упрощение конструкции путем обеспечения работы запорного органа без управляющего воздействия. Насос содержит рабочую камеру (К) 1с всасывающим и нагнетательным патрубками 2, 3, первый из которых снабжен клапаном 4, а в верхней части второго выполнено дренажное отверстие 5, и трубопровод 6 подачи сжатого газа с запорным органом 7, в котором выполнено дроссельное отверстие 8, сообщающее трубопровод 6 с К 1. Под действием давления газа запорный орган 7 находится в закрытом положении, газ, поступающий в К 1 через отверстие 8, выходит через отверстие 5 нагнетательного патрубка 3, К 1 заполняется жидкостью. При перекрытии жидкостью отверстия 8 давление в К I возрастает, запорный орган 7 открывается и жидкость начинает вытесняться из К 1 потребителю. После опорожнения К 1 через патрубок 3 соединяется с атмосферой и начинает заполняться жидкостью. 1 ил. 1525337 Изобретение относится к насосостроению и может быть использовано для откачки жидкостей из скважин. Целью изобретения является упрощение конструкции путем обеспечения работы запорного органа без управляющего воздействия. В момент времени, когда уровень жидкости перекрывает отверстие 5, давление в камере начинает повышаться, в результате чего запорный орган 7 открывается а газ начинает поступать в камеру 1. Клапан 4 закрывается и жидкость начинает вытесняться по патрубку 3 потребителю. После опорожнения камеры I последняя через патрубок 3 соединяется с атмосферой, На чертеже изображен пневматический давление в ней падает, запорный орган 7 насос замещения, общий вид. 10 закрывается. Пневматический насос замещения содерВ дальнейшем цикл работы насоса повжит рабочую камеру 1 с всасывающим и торяется. нагнетательным патрубками 2, 3, первый из которых снабжен клапаном 4, а в верхней Формула изобретения части второго выполнено дренажное отверс- 15 тие 5, и трубопровод 6 подачи сжатого Пневматический насос замещения, содергаза с запорным органом 7. В последнем жащий рабочую камеру с всасывающим и выполнено дроссельное отверстие 8, сообнагнетательным патрубками, первый из котощающее трубопровод б подачи сжатого рых снабжен клапаном, а в верхней части газа с камерой 1. второго выполнено дренажное отверстие, Насос работает* следующим образом. 20 и трубопровод подачи сжатого газа с запорПод действием сжатого газа запорный ным органом, отличающийся тем, что, с орган 7 находится в закрытом положецелью упрощения конструкции путем обеспении, газ, поступающий в камеру 1 через чения работы запорного органа без управотверстие 8, выходит через дренажное отляющего воздействия, в последнем выполверстие 5 нагнетательного патрубка 3, 25 нено дроссельное отверстие, сообщающее камера I под действием гидростатического трубопровод подачи сжатого газа с рабочей давления заполняется жидкостью. камерой. Редактор М. 7198/25 Составитель А К>лигнн Техред И Верес Корректор Т. Малец Тираж 522 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК.НТ СССР 113035, Москва, Ж—35, Раушская наб , д 4/5 Производстве! но-издательский комбинат «Патент», і Ужгород, ул Гагарина, 101
