Кабелеукладач
Номер патенту: 31636
Опубліковано: 10.04.2008
Автори: Безлюдько Ніна Дмитрівна, Турченко Олександр Васильович, Черноусов Анатолій Миколайович, Микитась Анатолій Петрович, Білай Володимир Іванович, Солоніченко Юрій Миколайович, Мелащенко Володимир Антонович
Формула / Реферат
Кабелеукладач, що містить раму і встановлені на ній дві касети, який відрізняється тим, що кожна касета виконана з бобін, встановлених на одній осі з можливістю незалежного обертання, при цьому одна касета закріплена до рами, а інша касета встановлена на візку, виконаному з можливістю зворотно-поступального переміщення і зміни відстані між касетами, при цьому протилежні торці візка з'єднані з кінцями каната, що утворює замкнуту систему, яка огинає відхилювальний барабан і барабан лебідки, виконаної у вигляді шківа тертя.
Текст

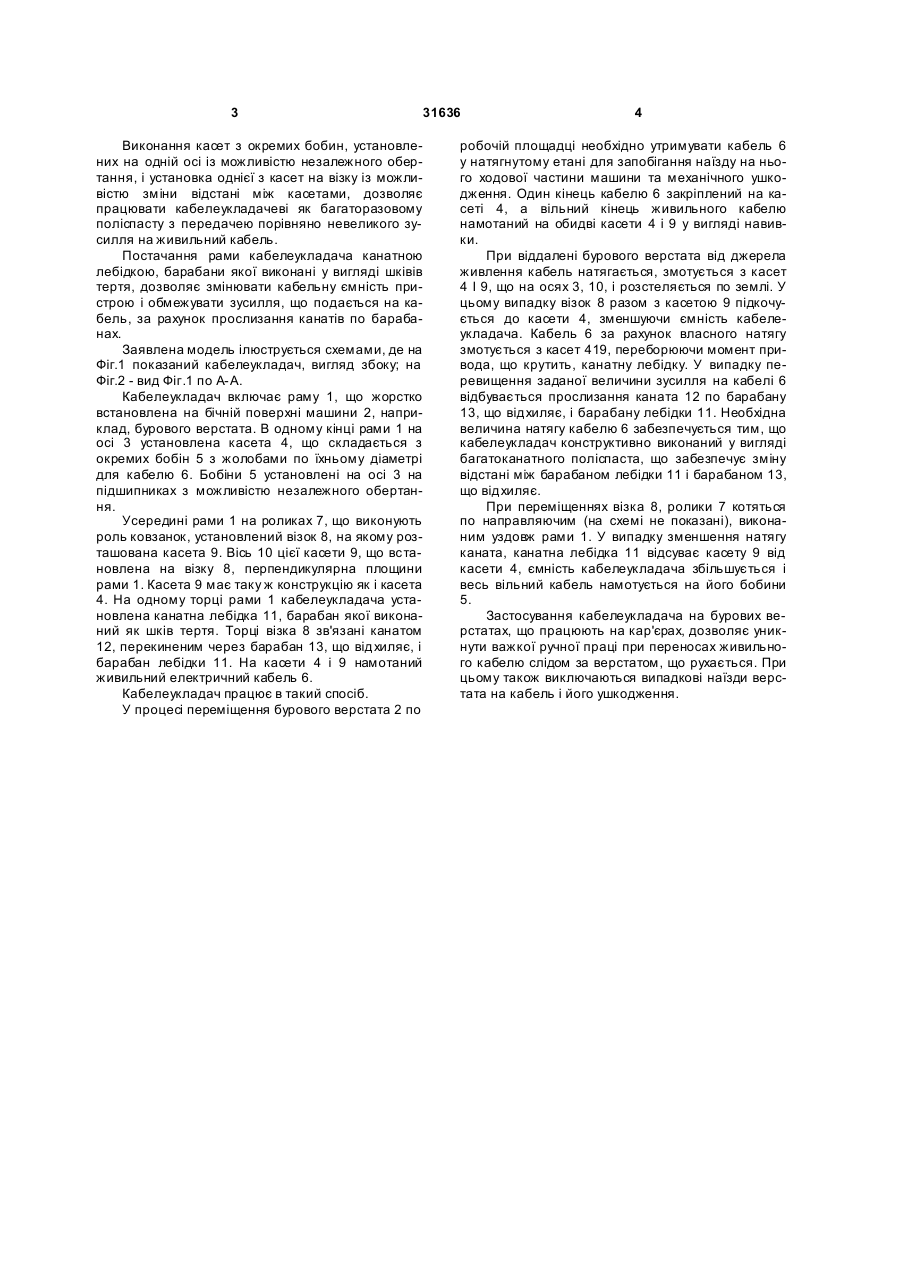

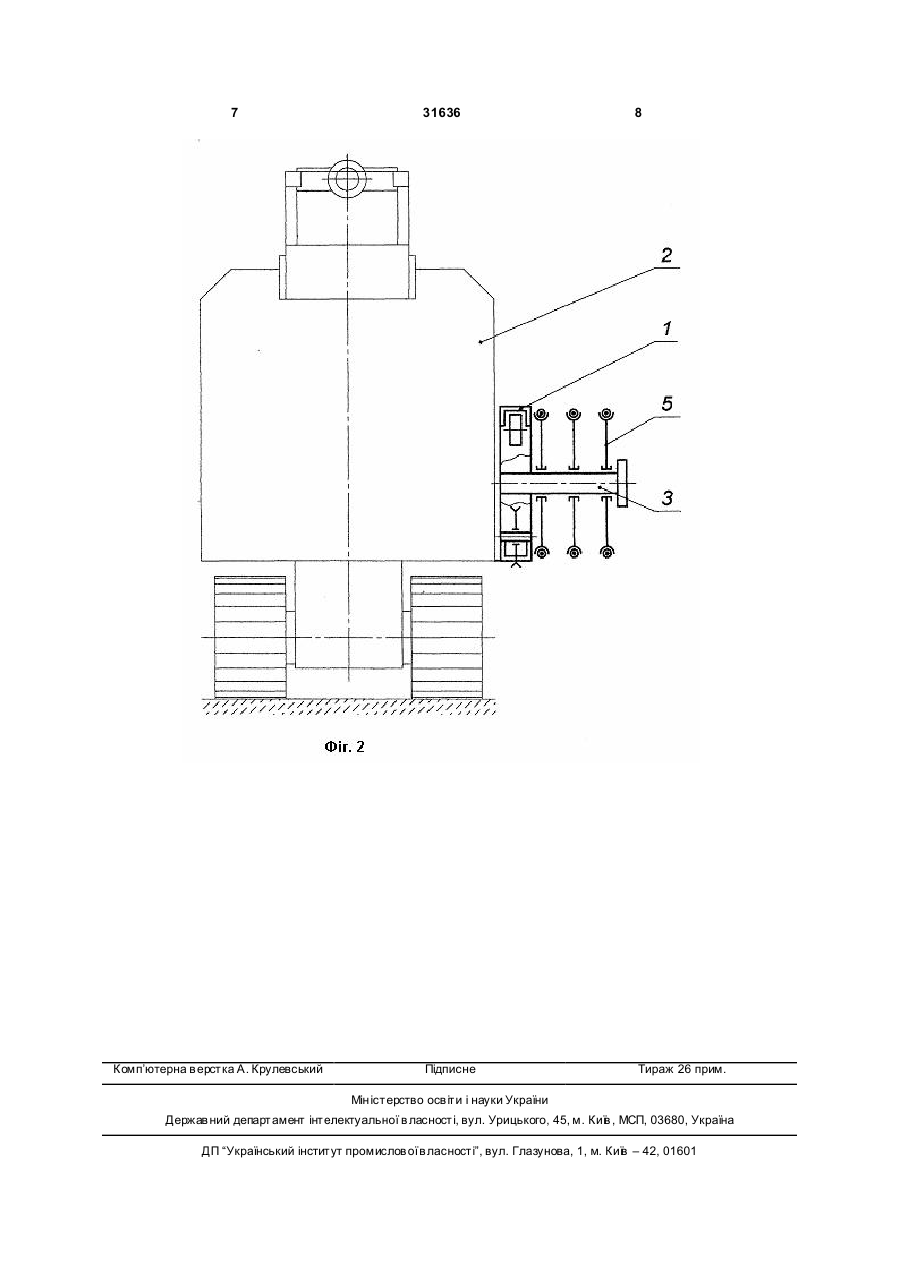

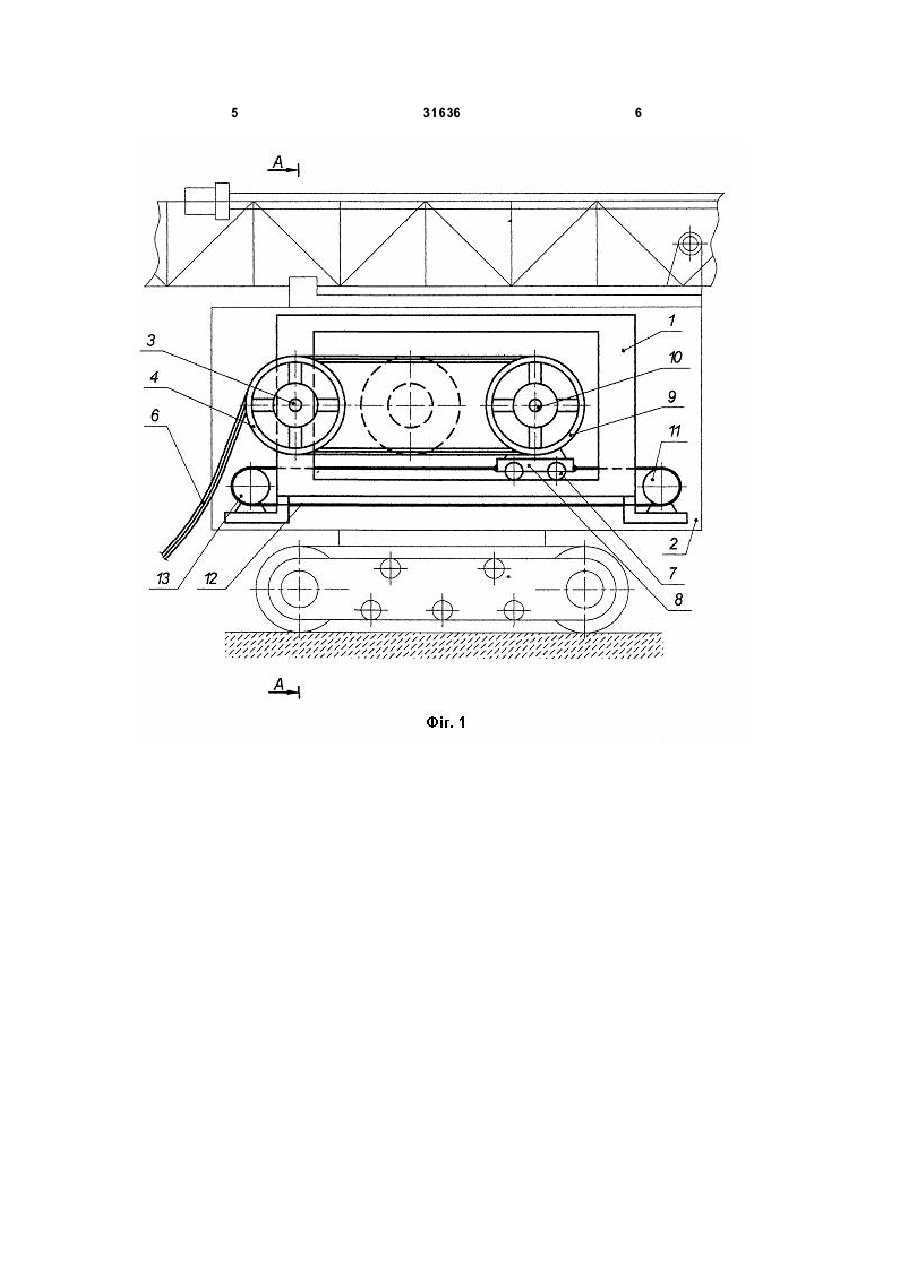

Кабелеукладач, що містить раму і встановлені на ній дві касети, який відрізняється тим, що кожна касета виконана з бобін, встановлених на одній осі з можливістю незалежного обертання, при цьому одна касета закріплена до рами, а інша касета встановлена на візку, виконаному з можливістю зворотно-поступального переміщення і зміни відстані між касетами, при цьому протилежні торці візка з'єднані з кінцями каната, що утворює замкнуту систему, яка огинає відхилювальний барабан і барабан лебідки, виконаної у вигляді шківа тертя. (19) (21) u200800996 (22) 28.01.2008 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ТУРЧЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, U A, СОЛОНІЧЕНКО ЮРІЙ МИКОЛАЙОВИЧ, UA, ЧЕРНОУСОВ АНАТОЛІЙ МИКОЛАЙОВИЧ, UA, БЕЗЛЮДЬКО НІНА ДМИТРІВН А, UA, МИКИТАСЬ АН АТОЛІЙ ПЕТРОВИЧ, UA, МЕЛАЩЕНКО ВОЛОДИМИР АНТОНОВИЧ, U A, БІЛАЙ ВОЛОДИ МИР ІВАНОВИЧ, UA (73) СОЛОНІЧЕНКО ЮРІЙ МИКОЛАЙОВИЧ, U A 3 31636 Виконання касет з окремих бобин, установлених на одній осі із можливістю незалежного обертання, і установка однієї з касет на візку із можливістю зміни відстані між касетами, дозволяє працювати кабелеукладачеві як багаторазовому поліспасту з передачею порівняно невеликого зусилля на живильний кабель. Постачання рами кабелеукладача канатною лебідкою, барабани якої виконані у вигляді шківів тертя, дозволяє змінювати кабельну ємність пристрою і обмежувати зусилля, що подається на кабель, за рахунок прослизання канатів по барабанах. Заявлена модель ілюструється схемами, де на Фіг.1 показаний кабелеукладач, вигляд збоку; на Фіг.2 - вид Фіг.1 по А-А. Кабелеукладач включає раму 1, що жорстко встановлена на бічній поверхні машини 2, наприклад, бурового верстата. В одному кінці рами 1 на осі 3 установлена касета 4, що складається з окремих бобін 5 з жолобами по їхньому діаметрі для кабелю 6. Бобіни 5 установлені на осі 3 на підшипниках з можливістю незалежного обертання. Усередині рами 1 на роликах 7, що виконують роль ковзанок, установлений візок 8, на якому розташована касета 9. Вісь 10 цієї касети 9, що встановлена на візку 8, перпендикулярна площини рами 1. Касета 9 має таку ж конструкцію як і касета 4. На одному торці рами 1 кабелеукладача установлена канатна лебідка 11, барабан якої виконаний як шків тертя. Торці візка 8 зв'язані канатом 12, перекиненим через барабан 13, що відхиляє, і барабан лебідки 11. На касети 4 і 9 намотаний живильний електричний кабель 6. Кабелеукладач працює в такий спосіб. У процесі переміщення бурового верстата 2 по 4 робочій площадці необхідно утримувати кабель 6 у натягнутому етані для запобігання наїзду на нього ходової частини машини та механічного ушкодження. Один кінець кабелю 6 закріплений на касеті 4, а вільний кінець живильного кабелю намотаний на обидві касети 4 і 9 у вигляді навивки. При віддалені бурового верстата від джерела живлення кабель натягається, змотується з касет 4 І 9, що на осях 3, 10, і розстеляється по землі. У цьому випадку візок 8 разом з касетою 9 підкочується до касети 4, зменшуючи ємність кабелеукладача. Кабель 6 за рахунок власного натягу змотується з касет 419, переборюючи момент привода, що крутить, канатну лебідку. У випадку перевищення заданої величини зусилля на кабелі 6 відбувається прослизання каната 12 по барабану 13, що відхиляє, і барабану лебідки 11. Необхідна величина натягу кабелю 6 забезпечується тим, що кабелеукладач конструктивно виконаний у вигляді багатоканатного поліспаста, що забезпечує зміну відстані між барабаном лебідки 11 і барабаном 13, що відхиляє. При переміщеннях візка 8, ролики 7 котяться по направляючим (на схемі не показані), виконаним уздовж рами 1. У випадку зменшення натягу каната, канатна лебідка 11 відсуває касету 9 від касети 4, ємність кабелеукладача збільшується і весь вільний кабель намотується на його бобини 5. Застосування кабелеукладача на бурових верстатах, що працюють на кар'єрах, дозволяє уникнути важкої ручної праці при переносах живильного кабелю слідом за верстатом, що рухається. При цьому також виключаються випадкові наїзди верстата на кабель і його ушкодження. 5 31636 6 7 Комп’ютерна в ерстка А. Крулевський 31636 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCable layer
Автори англійськоюTurchenko Oleksandr Vasyliovych, Solonichenko Yurii Mykolaiovych, Chernousov Anatolii Mykolaiovych, Bezliudko Nina Dmytrivna, Mykytas Anatolii Petrovych, Melaschenko Volodymyr Antonovych, Bilai Volodymyr Ivanovych
Назва патенту російськоюКабелеукладчик
Автори російськоюТурченко Александр Васильевич, Солониченко Юрий Николаевич, Черноусов Анатолий Николаевич, Безлюдько Нина Дмитриевна, Микитась Анатолий Петрович, Мелащенко Владимир Антонович, Билай Владимир Иванович
МПК / Мітки
МПК: B65H 75/18
Мітки: кабелеукладач
