Кабелеукладач

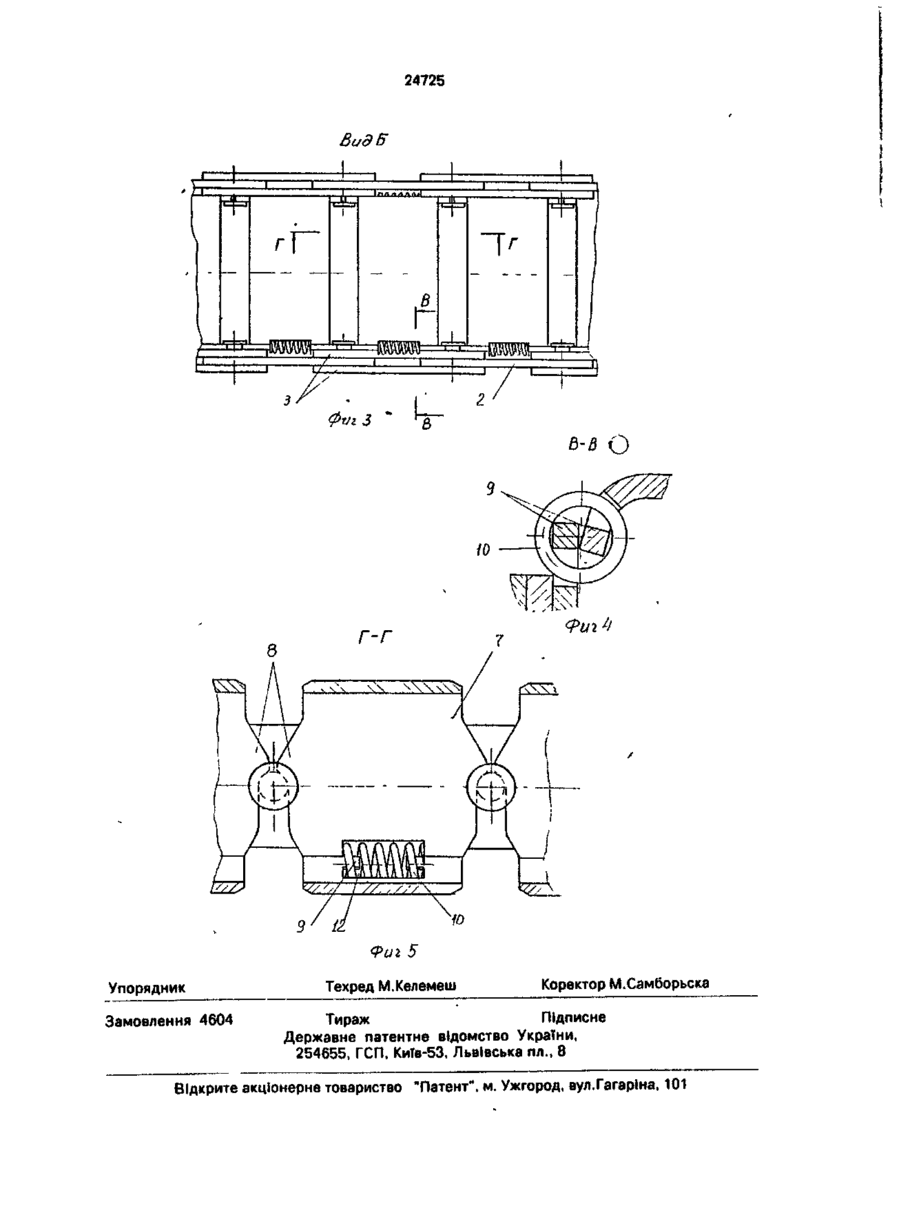

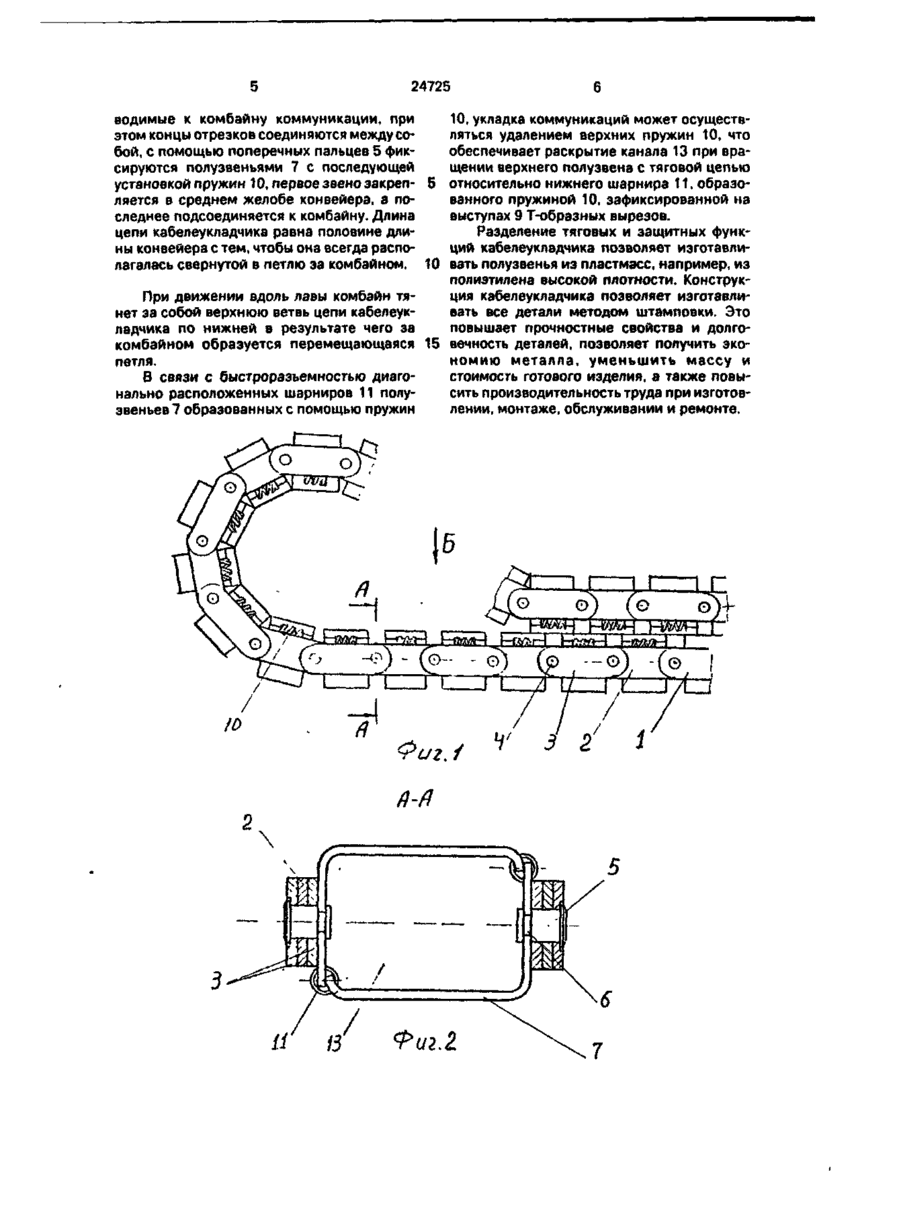

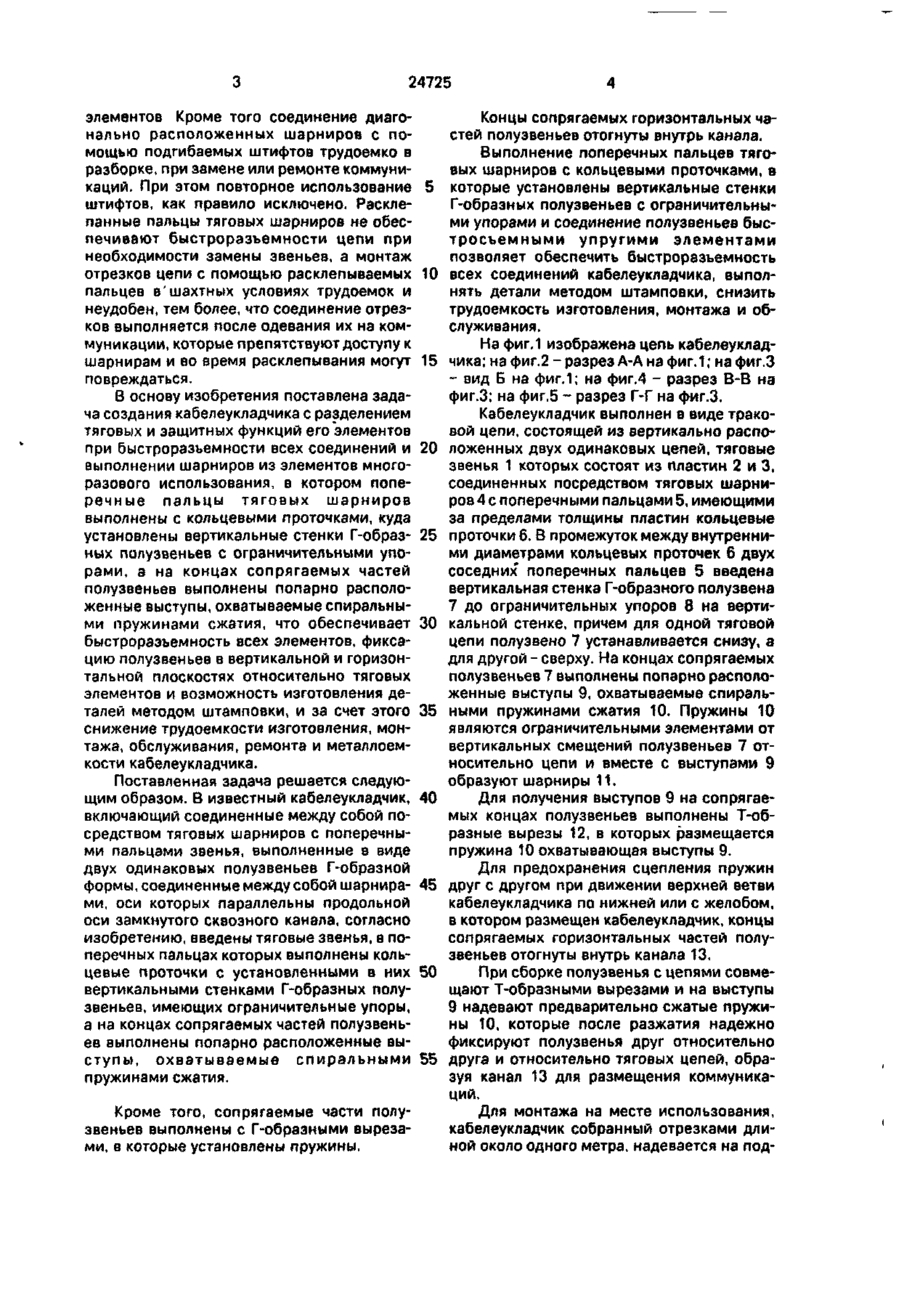

1. Кабелеукладчик, включающий соединенные между собой посредством тяговых шарниров с поперечными пальцами звенья, выполненные в виде двух одинаковых полузвеньев Г-образной формы, соединенные между собой шарнирами, оси которых па раллельны продольной оси замкнутого сквозного канала, о т л и ч а ю щ и й с я тем, что он снабжен тяговыми звеньями в поперечных пальцах которых выполнены кольцевые проточки с установленными в них вертикальными стенками Г-образных полузвеньев, имеющих ограничительные упоры, а на концах сопрягаемых частей полузвеньев выполнены попарно расположенные выступы охватываемые спиральными пружинами сжатия. 2. Кабелеукладчик по п.1, о т л и ч а ю щ и й с я тем, что сопрягаемые части полузвеньев выполнены с Т-образными вырезами, в которые установлены пружины. 3. Кабелеукладчик по п . 1 , о т л и ч а ю щ и й с я темь Что концы сопрягаемых горизонтальных частей полузвеньев отогнуты внутрь канала. С > •ч Изобретение относится к угольной промышленности и может быть использовано при создании средств для укладки и защиты от повреждения коммуникаций, подводимых к выемочным машинам, перемещающимся по забойному конвейеру, базе агрегата или комплекса в лавах пологого и наклонного падения. Известен кабелеукладчик в виде траковой цепи с закрытым по периметру каналом, звенья которых выполнены из полузвеньев Г-образной формы, которые соединены между собой шарнирами оси которых парал лельны оси канала. Диагонально расположенные шарниры соединяются штифтами, края которых после установки подгибаются. Вертикальные боковые стенки полузвеньев имеют вилки и проушины и являются тяговыми элементами траковой цепи [Авт.св. СССР Г 569732, кл. Е 21 F 17/06, 1977]. Ф Недостатком такого кабелеукладчика является совмещение в Г-образном полузвене тяговых элементов (вилки и проушины) и защитных элементов с шарнирами, что выполнимо только путем отливки в связи со сложной конфигурацией конструктивных го ел 24725 элементов Кроме того соединение диагонально расположенных шарниров с помощью подгибаемых штифтов трудоемко в разборке, при замене или ремонте коммуникаций. При этом повторное использование 5 штифтов, как правило исключено. Расклепанные пальцы тяговых шарниров не обеспечивают быстроразъемности цепи при необходимости замены звеньев, а монтаж отрезков цепи с помощью расклепываемых 10 пальцев в'шахтных условиях трудоемок и неудобен, тем более, что соединение отрезков выполняется после одевания их на коммуникации, которые препятствуют доступу к шарнирам и во время расклепывания могут 15 повреждаться. В основу изобретения поставлена задача создания кабелеукладчика с разделением тяговых и защитных функций его элементов при быстроразъемности всех соединений и 20 выполнении шарниров из элементов многоразового использования, в котором поперечные пальцы тяговых шарниров выполнены с кольцевыми проточками, куда установлены вертикальные стенки Г-образ- 25 ных полузвеньев с ограничительными упорами, а на концах сопрягаемых частей полузвеньев выполнены попарно расположенные выступы, охватываемые спиральными пружинами сжатия, что обеспечивает 30 быстроразъемность всех элементов, фиксацию полузвеньев в вертикальной и горизонтальной плоскостях относительно тяговых элементов и возможность изготовления деталей методом штамповки, и за счет этого 35 снижение трудоемкости изготовления, монтажа, обслуживания, ремонта и металлоемкости кабелеукладчика. Поставленная задача решается следующим образом. В известный кабелеукладчик, 40 включающий соединенные между собой посредством тяговых шарниров с поперечными пальцами звенья, выполненные в виде двух одинаковых полузвеньев Г-образной формы, соединенные между собой шарнира- 45 ми, оси которых параллельны продольной оси замкнутого сквозного канала, согласно изобретению, введены тяговые звенья, в поперечных пальцах которых выполнены кольцевые проточки с установленными в них 50 вертикальными стенками Г-образных полузвеньев, имеющих ограничительные упоры, а на концах сопрягаемых частей полузвеньев выполнены попарно расположенные выступы, охватываемые спиральными 55 пружинами сжатия. Кроме того, сопрягаемые части полузвеньев выполнены с Г-образными вырезами, в которые установлены пружины. Концы сопрягаемых горизонтальных частей полузвеньев отогнуты внутрь канала. Выполнение поперечных пальцев тяговых шарниров с кольцевыми проточками, в которые установлены вертикальные стенки Г-образных полузвеньев с ограничительными упорами и соединение полузвеньев быстросъемными упругими элементами позволяет обеспечить быстроразъемность всех соединений кабелеукладчика, выполнять детали методом штамповки, снизить трудоемкость изготовления, монтажа и обслуживания. На фиг.1 изображена цепь кабелеукладчика; на фиг.2 - разрез А-А на фиг. 1; на фиг.З - вид Б на фиг.1; на фиг.4 - разрез В-В на фиг.З; на фиг.5 - разрез Г-Г на фиг.З. Кабелеукладчик выполнен в виде траковой цепи, состоящей из вертикально расположенных двух одинаковых цепей, тяговые звенья 1 которых состоят из Пластин 2 и 3, соединенных посредством тяговых шарниров 4 с поперечными пальцами 5, имеющими за пределами толщины пластин кольцевые проточки 6. В промежуток между внутренними диаметрами кольцевых проточек 6 двух соседних поперечных пальцев 5 введена вертикальная стенка Г-образного полузвена 7 до ограничительных упоров 8 на вертикальной стенке, причем для одной тяговой цепи полузвено 7 устанавливается снизу, а для другой - сверху. На концах сопрягаемых полузвеньев 7 выполнены попарно расположенные выступы 9, охватываемые спиральными пружинами сжатия 10. Пружины 10 являются ограничительными элементами от вертикальных смещений полузвеньев 7 относительно цепи и вместе с выступами 9 образуют шарниры 11. Для получения выступов 9 на сопрягаемых концах полузвеньев выполнены Т-образные вырезы 12, в которых размещается пружина 10 охватывающая выступы 9. Для предохранения сцепления пружин друг с другом при движении верхней ветви кабелеукладчика по нижней или с желобом, в котором размещен кабелеукладчик, концы сопрягаемых горизонтальных частей полузвеньев отогнуты внутрь канала 13. При сборке полузвенья с цепями совмещают Т-образными вырезами и на выступы 9 надевают предварительно сжатые пружины 10, которые после разжатия надежно фиксируют полузвенья друг относительно друга и относительно тяговых цепей, образуя канал 13 для размещения коммуникаций. Для монтажа на месте использования, кабелеукладчик собранный отрезками длиной около одного метра, надевается на под 24725 водимые к комбайну коммуникации, при этом концы отрезков соединяются между собой, с помощью поперечных пальцев 5 фиксируются полузвеньями 7 с последующей установкой пружин 10, первое звено закреп- 5 ляется в среднем желобе конвейера, а последнее подсоединяется к комбайну. Длина цепи кабелеукладчика равна половине длины конвейера с тем, чтобы она всегда располагалась свернутой в петлю за комбайном. 10 10, укладка коммуникаций может осуществляться удалением верхних пружин 10, что обеспечивает раскрытие канала 13 при вращении верхнего полузвена с тяговой цепью относительно нижнего шарнира 11, образованного пружиной 10, зафиксированной на выступах 9 Т-образных вырезов. Разделение тяговых и защитных функций кабелеукладчика позволяет изготавливать полузвенья из пластмасс, например, из полиэтилена высокой плотности. Конструкция кабелеукладчика позволяет изготавлиПри движении вдоль лавы комбайн тявать все детали методом штамповки. Это нет за собой верхнюю ветвь цепи кабелеукповышает прочностные свойства и долголадчика по нижней в результате чего за комбайном образуется перемещающаяся 15 вечность деталей, позволяет получить экономию металла, уменьшить массу и петля. стоимость готового изделия, а также повыВ связи с быстроразъемностью диагосить производительность труда при изготовнально расположенных шарниров 11 полулении, монтаже, обслуживании и ремонте. звеньев 7 образованных с помощью пружин (р .-о), Фиг.і Й-fl и в Фиг.1 з' г (е і 24725 Вид Б 1 І ~\г ' І u_ Упорядник Замовлення 4604 Техред М.Келемеш 1 7 С в-в О Коректор М.Самборьска Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
