Корпус турбокомпресора

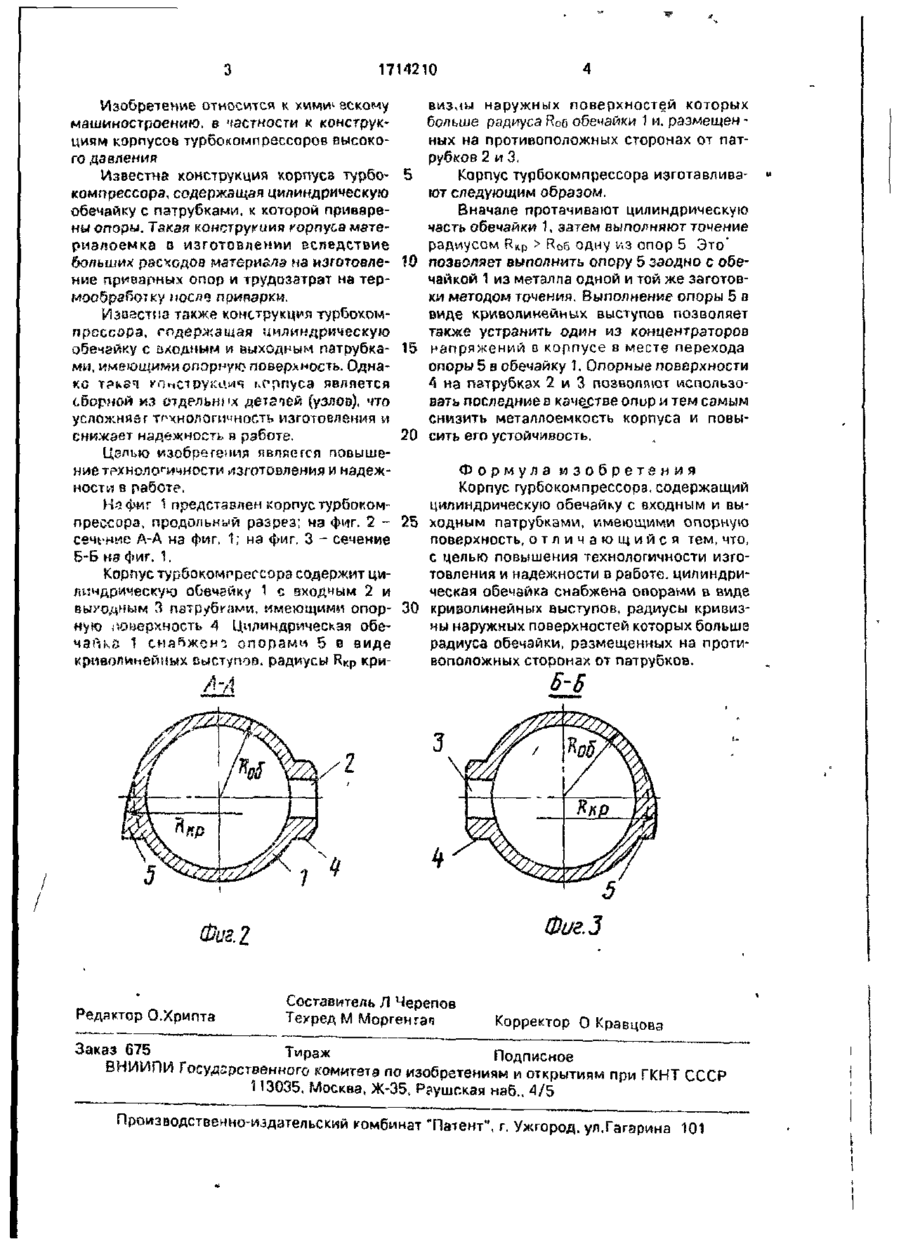

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) (Si}5 F 04 D 29/42 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4726868/06 (22)07,08.89 (46)23.02.92. Бюп. Ns 7 (71) Сумское машиностроительное научнопроизводственное объединение им. М. В, Фрунзе (72) Н. В. Малик* Ю.'С. Зинченко.Л. В. Черепов, В. П. Галенко w С. А. Иванова (53)621.515(088.8) (56) Патент США № 2365058, кл. 445-219. 1943. (54) КОРПУС ТУРБОКОМПРЕССОРА (57) Изобретение относится к компрессоростроению, а частности к конструкциям кор пусов турбокомпрессоров высокого давления. Цель изобретения - повышение технологичности изготовления и надежности в работе. Корпус турбокомпрессора содержит цилиндрическую обечайку 1 с входным 2 и выходным 3 патрубками, имеющими опорную поверхность 4. Цилиндрическая обечайка 1 снабжена опорами 5 в виде криволинейных выступов, радиусы кривизны RKp наружных поверхностей которых больше радиуса обечайки 1 RO6 и, размещенных на противоположных сторонах от патрубков 2 и 3. 3 ил. 1714210 Изобретение относится к хими1 эскому машиностроению, в частности к конструкциям корпусов турбокомпрессоров высокого давления Известна конструкций корпуса турбо- 5 компрессора, содержащая цилиндрическую обечайку с патрубками, к которой приварены опоры. Такая конструкция корпуса материзлоемка в изготовлении вследствие больших расходов материала на изготовле- 10 ние приварных опор и трудозатрат на термообработку иослч прияэркм. Изогстпэ также конструкция турбокомпрессора, содержащая цилиндрическую обечайку с входным и выходным патрубка- 15 ми, имеющими опорную поверхность. Однако т?кгт ^Опсчрукцич корпуса является сборной из отдельных детачей (узлов), что усложняет технологичность изготовления и снижает надежность в работе. 20 Целью изобретения является повышение технологичности изготовления и надежности в работе. Няфиг 1 представлен корпус турбокомпрессора, продольный разрез; на фиг. 2 ~ 2Б сечь*нме А-А на фиг. 1; на фиг. 3 - сечение Б-Б кз фиг. 1. Корпус турбокомпрессора содержит цилиндрическую оОечайк/ 1 с входным 2 и выгодным 3 патр/беамы, имеющими опор- 30 ную поверхность 4 Цилиндрическая обечаГтка 1 сна^женз опорами 5 в виде криволинейных выступов, радиусы RKp кри виз ни наружных поверхностей которых больше радиуса R06 обечайки 1 и, размещен ных на противоположных сторонах от патрубков 2 и 3. Корпус турбокомпрессора изготавливают следующим образом. Вначале протачивают цилиндрическую часть обечайки 1, затем выполняют точение радиусом RKp > ROfj одну из опор 5 Это' позволяет выполнить опору 5 заодно с обечайкой 1 из металла одной и той же заготовки методом точения. Выполнение опоры 5 в виде криволинейных выступов позволяет также устранить один из концентраторов напряжений в корпусе в месте перехода опоры 5 в обечайку 1. Опорные поверхности 4 на патрубках 2 и 3 позволяют использовать последние в качестве опир и тем самым снизить металлоемкость корпуса и повысить его устойчивость. Формула изобретения Корпус турбокомпрессора, содержащий цилиндрическую обечайку с входным и выходным патрубками, v-меющими опорную поверхность, о т л и ч а ю щ и й с я тем, что, с целью повышения технологичности изготовления и надежности в работе, цилиндрическая обечайка снабжена опорами в виде криволинейных выступов, радиусы кривизны наружных поверхностей которых больше радиуса обечайки, размещенных на противоположных сторонах от патрубков. А-А Фие.З Фиг. 2 Редактор О.Хрипта Составитель Л Черепов Техред М Морген гаї Корректор О Кравцова Заказ 675 Тираж Подписное ВНИУІПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13035, Москва, Ж-35, Раушская наб., А/Ъ Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина 101
