Ретрактор хірургічний

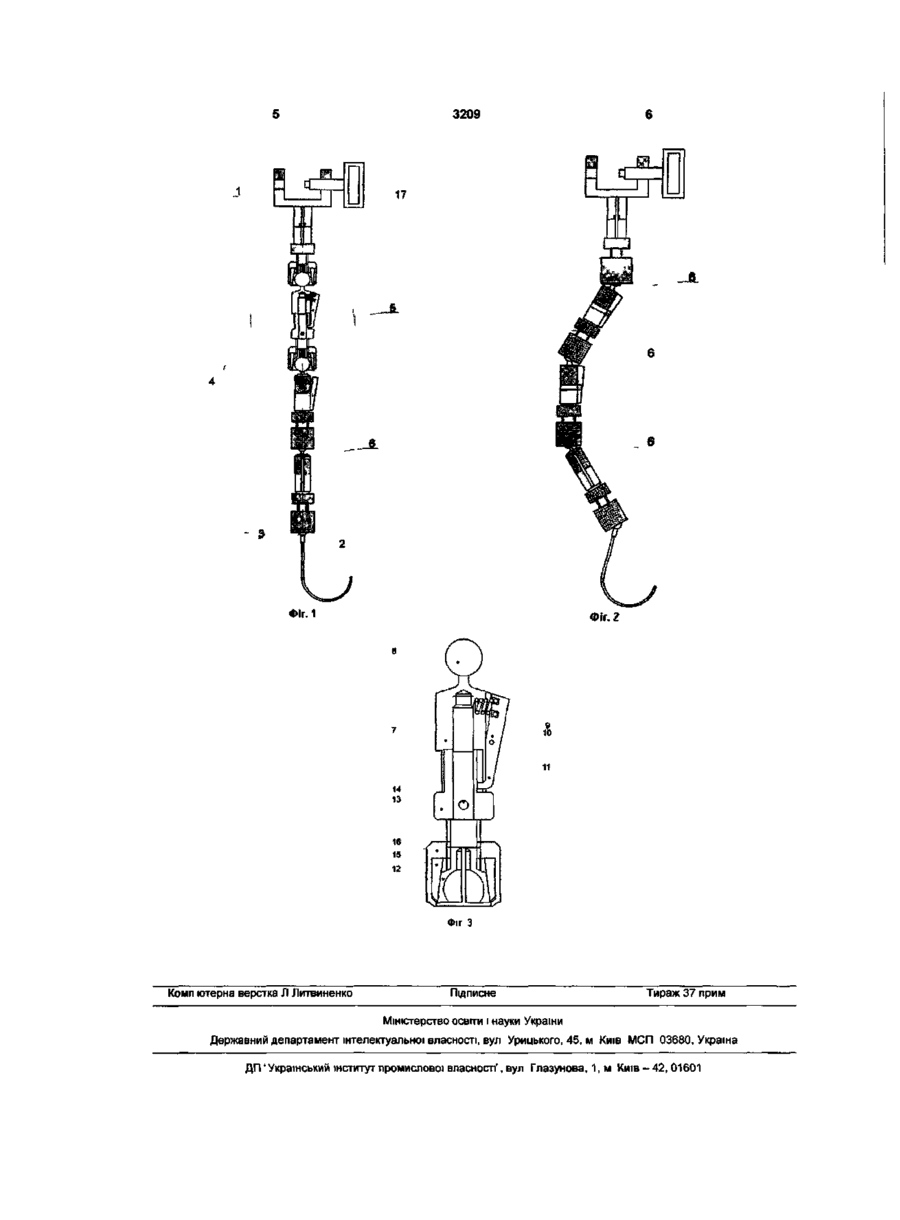

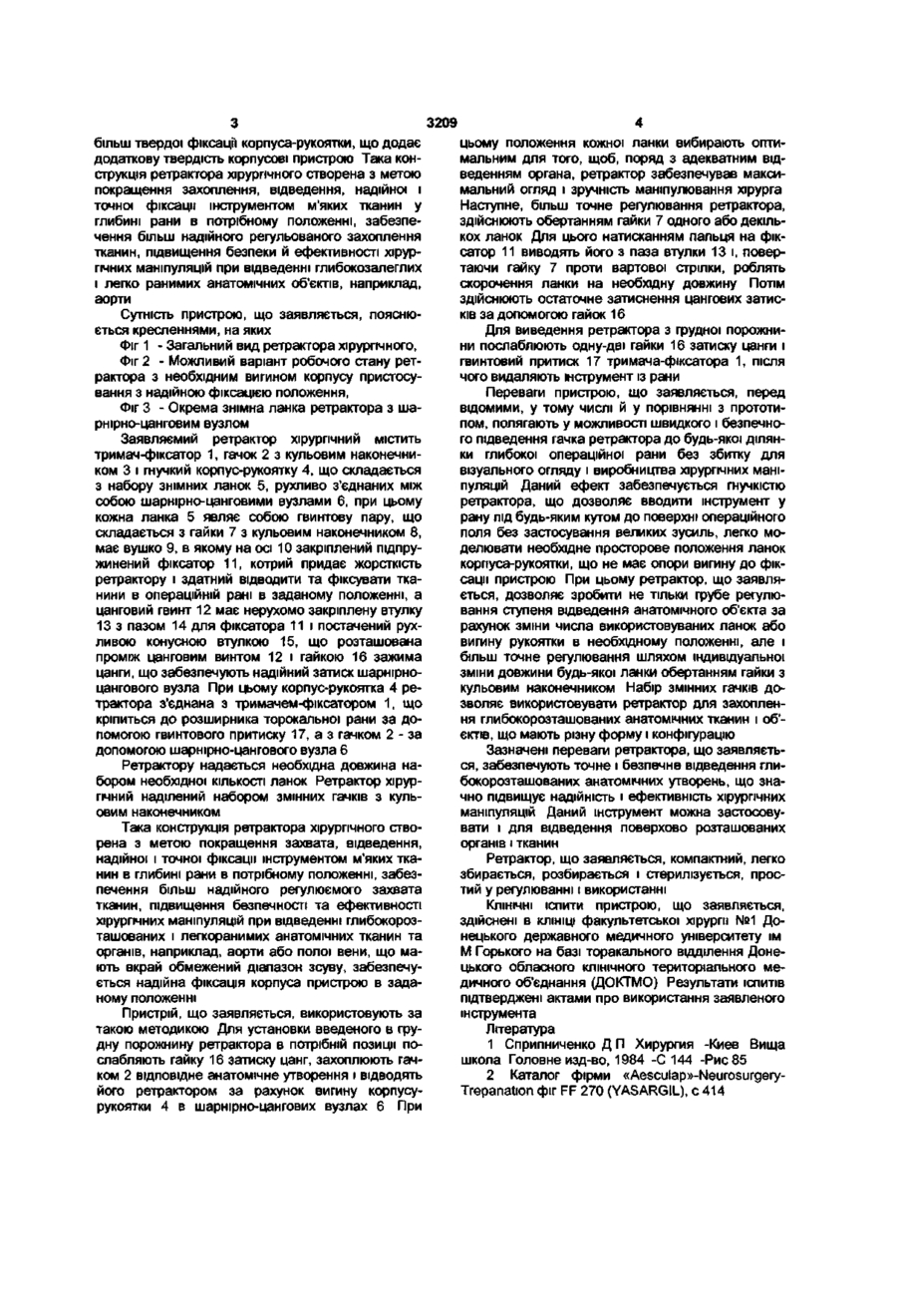

1 Ретрактор хірургічний, що містить тримачфіксатор, гнучкий корпус-рукоятку і гачок, який відрізняється тим, що корпус-рукоятка ретрактора виконаний у вигляді набору знімних ланок, рухомо з'єднаних між собою, наприклад за допомогою шарнірно-цангового вузла, при цьому кожна ланка являє собою гвинтову пару, яка складається з гайки з кульовим наконечником і цанговим гвинтом, причому гайка з кульовим наконечником має вушко, у якому закріплений на осі підпружинений фіксатор, а цанговий гвинт має нерухомо закріплену на ньому втулку з пазом для фіксатора і оснащений рухомою конусною втулкою, яка розташована між цангою і гайкою затиску цанги 2 Ретрактор хірургічний за п 1, який відрізняється тим, що корпус-рукоятка з'єднаний із тримачем за допомогою гвинтового притискача, а з гачком за допомогою шарнірно-цангового вузла 3 Ретрактор хірургічний за пп 1, 2, який відрізняється тим, що він оснащений набором змінних гачків з кульовим наконечником Корисна модель відноситься до медицини, а саме, хірургічному інструментарієві і може бути використаний при операціях на органах грудної порожнини для відведення анатомічних утворень, що глибоко залягають і бувають легко ранимі при необережних маніпуляціях, наприклад, аорти, верхньої порожньої вени, трахеї, стравоходу й інш ВІДОМІ хірургічні ретрактори (ранорозширювачі) [1 Сприпниченко Д П Хирургия -Киев Вища школа Головне изд-во, 1984 -С 144 -Рис 85], що містять тримач-фіксатор, жорсткий корпус, рукоятку і гачок Недоліком звісних ретракторів є недостатньо точне регулювання цих пристроїв, придатних тільки для відведення органів, що легко зміщаються, або тканин при хірургічних втручаннях з відносно широким операційним полем Найбільш близьким за технічною сутністю до пристрою, що заявляється, є хірургічний ретрактор [2 Каталог фірми «Aesculap»-NeurosurgeryTrepanation фіг FF 270 (YASARGIL), с 414], що містить тримач-фіксатор, гнучкий корпус-рукоятку і гачок Недоліком звісного ретрактора є недостатньо точне регулювання цих пристроїв, придатних тільки для відведення органів що легко зміщаються, або тканин при хірургічних втручаннях з відносно широким операційним полем невеликої глибини В основу розробки пристрою поставлене завдання створення ретрактора хірургічного шляхом покращення гнучкості корпуса ретрактора з надійним фіксуванням його окремих ланок зі зміною довжини будь-якої ланки, що дає можливість швидко і безпечно підводити гачок ретрактора до будь-якої точки глибокої операційної рани без шкоди для візуального огляду хірурга Ретрактор хірургічний, що заявляється, містить тримач-фіксатор, гачок, гнучкий корпусрукоятку, що виконана у виді набору знімних ланок, рухливо з'єднаних між собою за допомогою шарнірно-цангового вузла, при цьому кожна ланка являє собою гвинтову пару, що складається з гайки з кульовим наконечником має вушко, у якій закріплений на осі підпружинений фіксатор, що додає жорсткість ретрактору і здатний відводити і фіксувати тканини в рані в заданому положенні, а цанговий гвинт має нерухомо закріплену на ньому втулку з пазом для фіксатора і постачений рухливою конусною втулкою, що розташована між цангою і гайкою затиску цанги При цьому корпусрукоятка з'єднаний з тримачем за допомогою гвинтової пари, а з гачком за допомогою шарнірноцангового вузла Ретрактор хірургічний постачений набором змінних гачків з кульовим наконечником а також додатково пластиною-фіксатором з регульованою довжиною рознімання для додаткової, О) о 3209 більш твердої фіксації корпуса-рукоятки, що додає цьому положення кожної ланки вибирають оптидодаткову твердість корпусові пристрою Така конмальним для того, щоб, поряд з адекватним відструкція ретрактора хірургічного створена з метою веденням органа, ретрактор забезпечував максипокращення захоплення, відведення, надійної і мальний огляд і зручність маніпулювання хірурга точної фіксації інструментом м'яких тканин у Наступне, більш точне регулювання ретрактора, глибині рани в потрібному положенні, забезпездійснюють обертанням гайки 7 одного або декільчення більш надійного регульованого захоплення кох ланок Для цього натисканням пальця на фіктканин, підвищення безпеки й ефективності хірурсатор 11 виводять його з паза втулки 13 і, повергічних маніпуляцій при відведенні глибокозалеглих таючи гайку 7 проти вартової стрілки, роблять і легко ранимих анатомічних об'єктів, наприклад, скорочення ланки на необхідну довжину Потім аорти здійснюють остаточне затиснення цангових затисків за допомогою гайок 16 Сутність пристрою, що заявляється, пояснюється кресленнями, на яких Для виведення ретрактора з грудної порожнини послаблюють одну-дві гайки 16 затиску цанги і Фіг 1 - Загальний вид ретрактора хірургічного, гвинтовий притиск 17 тримача-фіксатора 1, після Фіг 2 - Можливий варіант робочого стану ретчого видаляють інструмент із рани рактора з необхідним вигином корпусу пристосування з надійною фіксацією положення, Переваги пристрою, що заявляється, перед відомими, у тому числі й у порівнянні з прототиФіг 3 - Окрема знімна ланка ретрактора з шапом, полягають у можливості швидкого і безпечнорнірно-цанговим вузлом го підведення гачка ретрактора до будь-якої ділянЗаявляємий ретрактор хірургічний містить ки глибокої операційної рани без збитку для тримач-фіксатор 1, гачок 2 з кульовим наконечнивізуального огляду і виробництва хірургічних маніком 3 і гнучкий корпус-рукоятку 4, що складається пуляцій Даний ефект забезпечується гнучкістю з набору знімних ланок 5, рухливо з'єднаних між ретрактора, що дозволяє вводити інструмент у собою шарнірно-цанговими вузлами 6, при цьому рану під будь-яким кутом до поверхні операційного кожна ланка 5 являє собою гвинтову пару, що поля без застосування великих зусиль, легко москладається з гайки 7 з кульовим наконечником 8, делювати необхідне просторове положення ланок має вушко 9, в якому на осі 10 закріплений під прукорпуса-рукоятки, що не має опори вигину до фікжинений фіксатор 11, котрий придає жорсткість сації пристрою При цьому ретрактор, що заявляретрактору і здатний відводити та фіксувати ткається, дозволяє зробити не тільки грубе регулюнини в операційній рані в заданому положенні, а вання ступеня відведення анатомічного об'єкта за цанговий гвинт 12 має нерухомо закріплену втулку рахунок зміни числа використовуваних ланок або 13 з пазом 14 для фіксатора 11 і постачений рухвигину рукоятки в необхідному положенні, але і ливою конусною втулкою 15, що розташована більш точне регулювання шляхом індивідуальної проміж цанговим винтом 12 і гайкою 16 зажима зміни довжини будь-якої ланки обертанням гайки з цанги, що забезпечують надійний затиск шарнірнокульовим наконечником Набір змінних гачків доцангового вузла При цьому корпус-рукоятка 4 резволяє використовувати ретрактор для захоплентрактора з'єднана з тримачем-фіксатором 1, що ня глибокорозташованих анатомічних тканин і об'кріпиться до розширника торокальної рани за доєктів, що мають різну форму і конфігурацію помогою гвинтового притиску 17, а з гачком 2 - за допомогою шарнірно-цангового вузла 6 Зазначені переваги ретрактора, що заявляєтьРетрактору надається необхідна довжина нася, забезпечують точне і безпечне відведення глибором необхідної КІЛЬКОСТІ ланок Ретрактор хірурбокорозташованих анатомічних утворень, що знагічний наділений набором змінних гачків з кульчно підвищує надійність і ефективність хірургічних овим наконечником маніпуляцій Даний інструмент можна застосовувати і для відведення поверхово розташованих Така конструкція ретрактора хірургічного ствоорганів і тканин рена з метою покращення захвата, відведення, надійної і точної фіксації інструментом м'яких ткаРетрактор, що заявляється, компактний, легко нин в глибині рани в потрібному положенні, забеззбирається, розбирається і стерилізується, проспечення більш надійного регулюємого захвата тий у регулюванні і використанні тканин, підвищення безпечності та ефективності КЛІНІЧНІ ІСПИТИ пристрою, що заявляється, хірургічних маніпуляцій при відведенні глибокорозздійснені в КЛІНІЦІ факультетської хірурги №1 Доташованих і легкоранимих анатомічних тканин та нецького державного медичного університету їм органів, наприклад, аорти або полої вени, що маМ Горького на базі торакального відділення Донеють вкрай обмежений діапазон зсуву, забезпечуцького обласного КЛІНІЧНОГО територіального меється надійна фіксація корпуса пристрою в зададичного об'єднання (ДОКТМО) Результати ІСПИТІВ ному положенні підтверджені актами про використання заявленого інструмента Пристрій, що заявляється, використовують за такою методикою Для установки введеного в груЛітература дну порожнину ретрактора в потрібній позиції по1 Сприпниченко Д П Хирургия -Киев Вища слабляють гайку 16 затиску цанг, захоплюють гачшкола Головне изд-во, 1984 -С 144 -Рис 85 ком 2 відповідне анатомічне утворення і відводять 2 Каталог фірми «Aesculap»-Neurosurgeryйого ретрактором за рахунок вигину корпусуTrepanation фіг FF 270 (YASARGIL), с 414 рукоятки 4 в шарнірно-цангових вузлах 6 При 3209 Фіг. 1 Фіг. 2 10 14 13 16 15 12 Фіг З Комп ютерна верстка Л Литвиненко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ МСП 03680, Україна ДП' Український інститут промислової власності', вул Глазунова, 1, м Київ - 42, 01601
