Пристрій для кріплення рейкових провідників

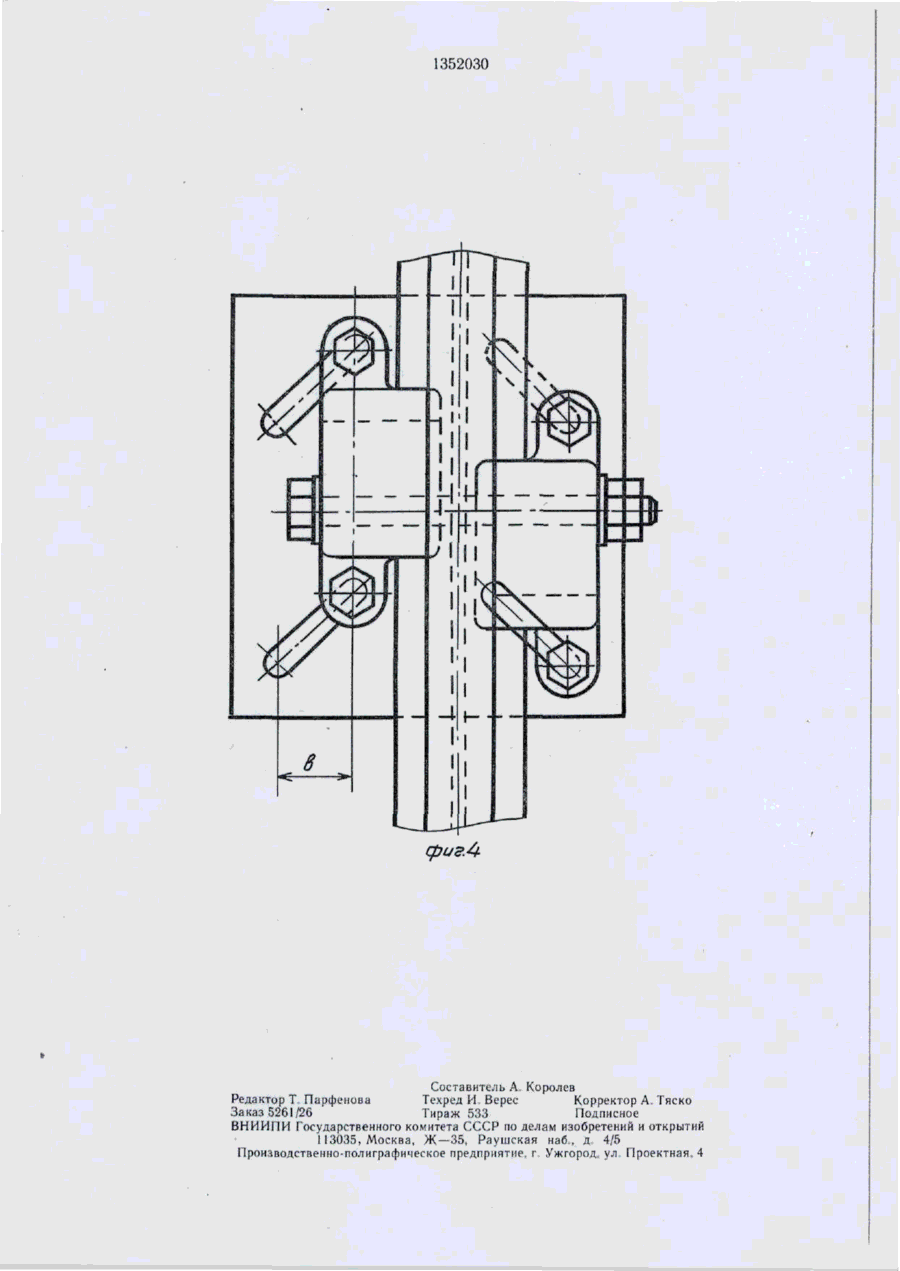

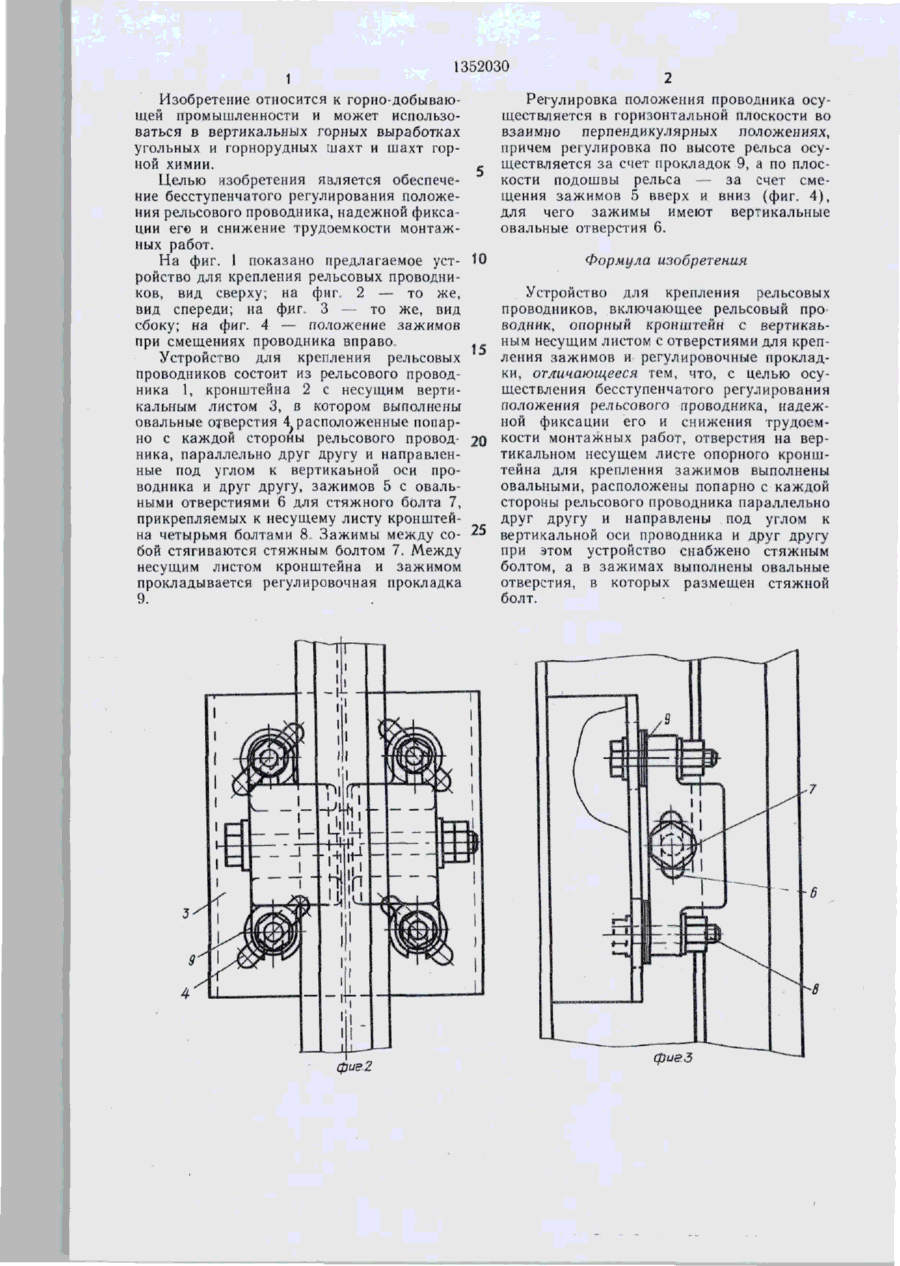

Изобретение относится к горно-добывающей промышленности и может использоваться в вертикальных горных выработках угольных и горно-рудных шахт и шахт горной химии. Цель - - осуществление бесступенчатого регулирования положе ния рельсового проводника (РП) 1, надежной фиксации его и снижение трудоемкости монтажнх работ. Устройство включает РП 1, опорный кронштейн 2 с вертикальным несущим листом 3, регулировочные прокладки и зажимы 5. На вертикальном несущем листе выполнены овальные отверстия для крепления зажимов 5, которые расположены попарно с каждой стороны РП 1 параллельно друг другу. Отверстия направлены под углом к вертикальной оси РП 1 и друг другу. В зажимах 5 выполнены овальные отверстия для стяжного болта 7. Регулировка положения РП 1 осуществляется в горизонтальной, плоскости во взаимно перпендикулярных положениях. Регулировка по высоте рельса осуществляется за счет прокладок, а по плоскости подошвы рельса — за счет смещения зажимов 5 с помощью отверстий вверх и вниз. 4 ил. со го о 00 о фиа1 і 352030 1 Изобретение относится к горно-добывающей промышленности и может использоваться в вертикальных горных выработках угольных и горнорудных шахт и шахт горной ХИМИИ. Целью изобретения является обеспечение бесступенчатого регулирования положения рельсового проводника, надежной фиксации его и снижение трудоемкости монтажных работ. На фиг. 1 показано предлагаемое устройство для крепления рельсовых проводников, вид сверху, на фиг. 2 — то же, вид спереди; на фиг. 3 • то же, вид сбоку; на фиг. 4 положение зажимов при смещениях проводника вправо. Устройство для крепления рельсовых проводников состоит из рельсового проводника 1, кронштейна 2 с несущим вертикальным листом 3, в котором выполнены овальные отверстия 4 расположенные попарко с каждой стороны рельсового проводника, параллельно друг другу и направленные под углом к вертикаьнои оси проводника и друг другу, зажимов 5 с овальными отверстиями 6 для стяжного болта 7, прикрепляемых к несущему листу кронштейна четырьмя болтами 8. Зажимы между собой стягиваются стяжным болтом 7. Между несущим листом кронштейна и зажимом прокладывается регулировочная прокладка 9. фиг 2 е Регулировка положения проводника осуществляется в горизонтальной плоскости во взаимно перпендикулярных положениях, причем реї улировка по высоте рельса осуществляется за счет прокладок 9, а по плоскости подошвы рельса за счет смещения зажимов 5 вверх и вниз (фиг. 4), для чего зажимы имеют вертикальные овальные отверстия 6. 10 Формула изобретения Устройство для крепления рельсовых проводников, включающее рельсовый про водник, опорный кронштейн с вертикаьным несущим листом с отверстиями для креп15 ления зажимов и регулировочные прокладки, отличающееся тем, что, с целью осуществления бесступенчатого регулирования положения рельсового проводника, надежной фиксации его и снижения трудоем20 к о с т и монтажных работ, отверстия на вертикальном несущем листе опорного кронштеина для крепления зажимов выполнены овальными, расположены попарно с каждой стороны рельсового проводника параллельно друг другу и направлены под углом к 25 вертикальной оси проводника и друг другу при этом устройство снабжено стяжным болтом, а в зажимах выполнены овальные отверстия, в которых размещен стяжной болт. фиеЗ і 352030 фигЛ Составитель А Королев Редактор Т Парфенова Техред И Верес Корректор А Тяско Заказ 5261/26 Тираж 533 Подписное В Н И И П И Государственного комитета СССР по делам изобретений и открытий 1 13035, Москва, Ж —35, Раушская наб , д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная. 4
