Завантажити PDF файл.

Формула / Реферат

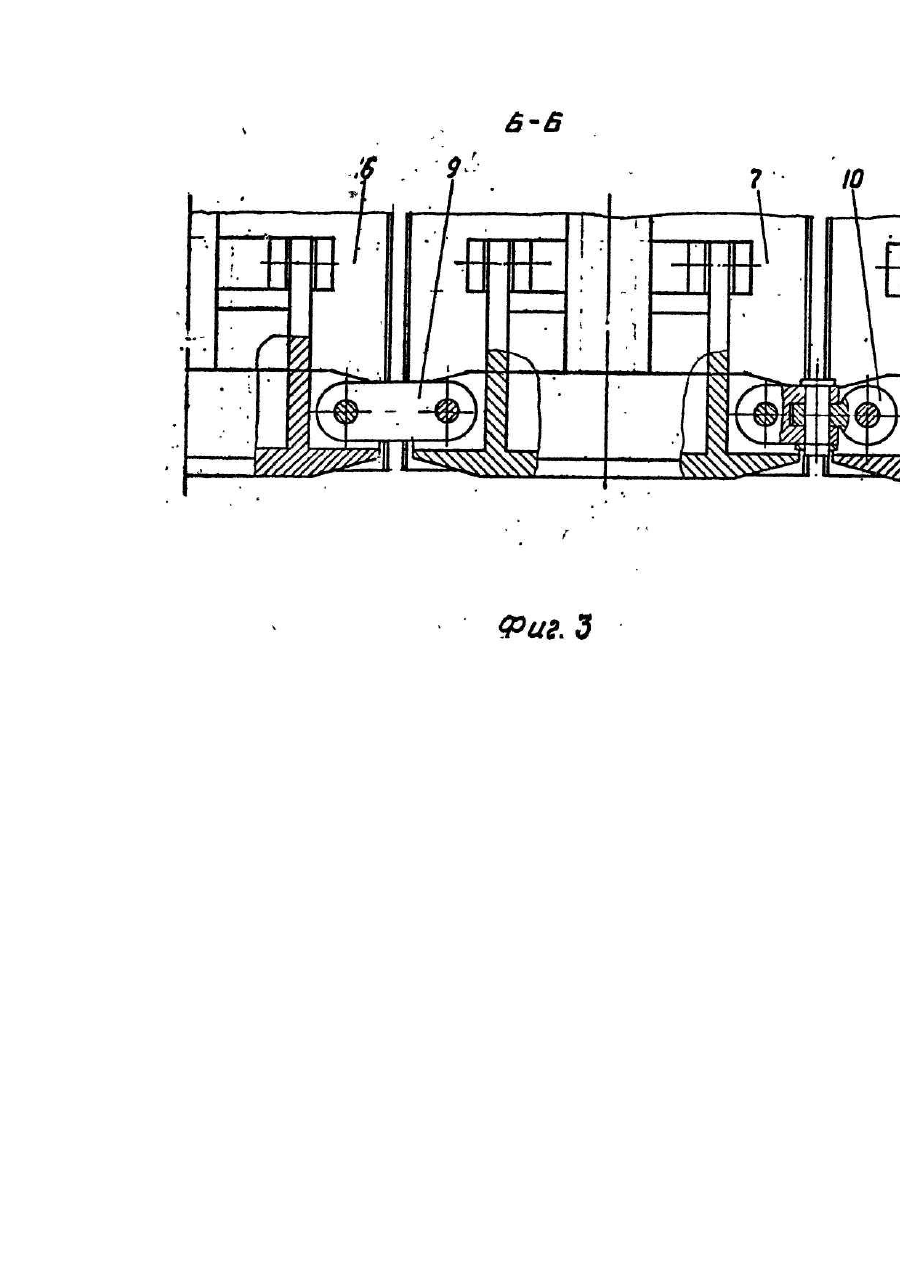

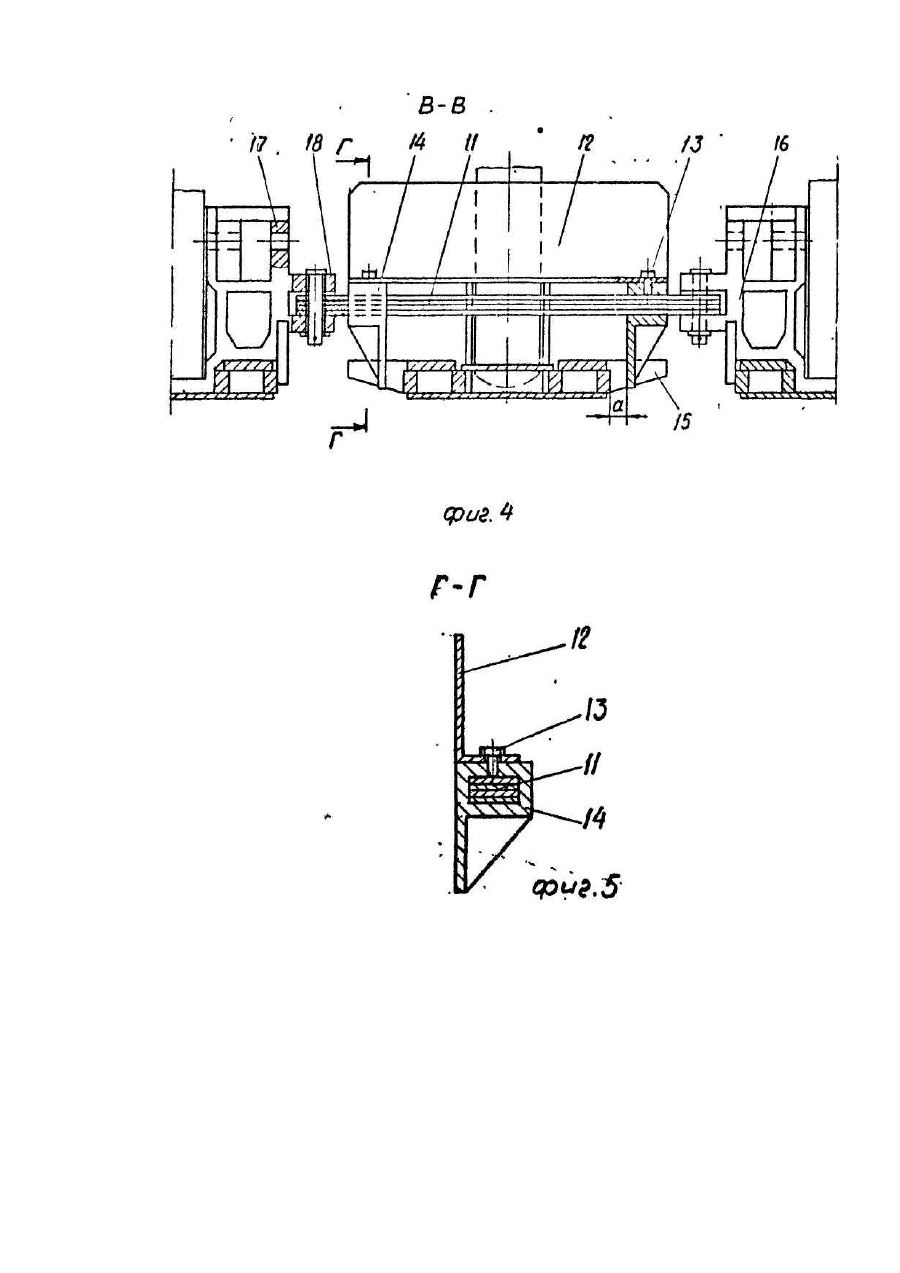

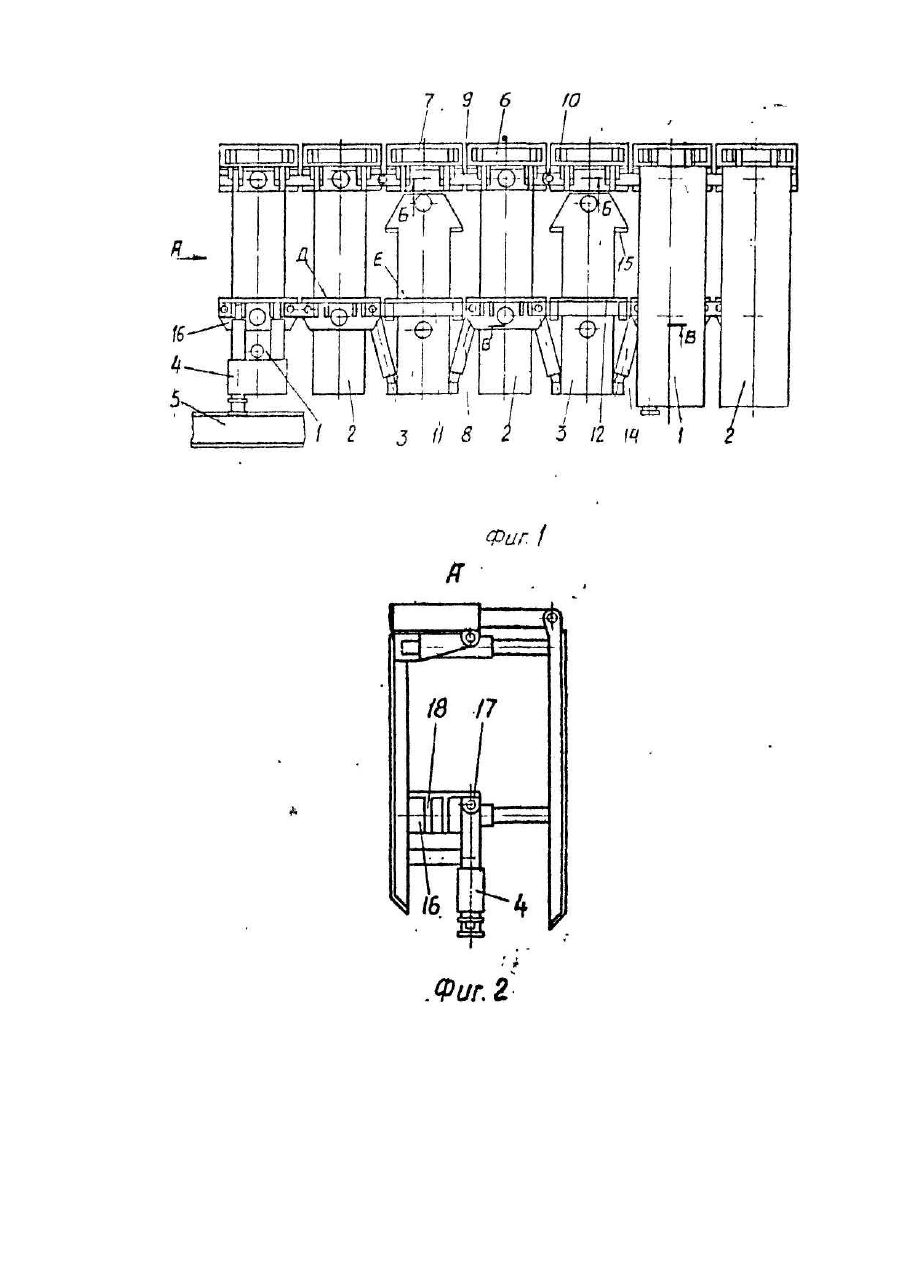

Механизированная щитовая крепь, включа­ющая основные секции, связанные с базовой бал­кой исполнительного органа рычагами со встроен­ными гидродомкратами подачи и между собой завальными и забойными связями, и вспомогатель­ные секции, установленные между основными секциями и связанные между собой парами гидро­домкратов передвижки, шарнирно установленных одними концами с двух сторон забойного конца каж­дого основания вспомогательной секции, а другим - на опорных кронштейнах со стойками каждого осно­вания основной секции, отличающаяся тем, что она выполнена пятисекционными блоками, в которых с двух сторон каждого блока крайняя основная сек­ция спарена с крайней основной секцией соседнего блока, а третья основная секция установлена в се­редине блока между двумя вспомогательными сек­циями, при этом запальные связи основных секций выполнены в виде чередующихся одношарнирных и двухшарнирных элементов, а забойные связи - в виде рессор, снабженных опорными стойками с возможностью их направленного перемещения по боковым поверхностям оснований вспомогатель­ных секций, и защитными щитками, установлен­ными в одной плоскости с нижним кронштейном основной секции, завальная сторона которого выполнена в виде переходного полка, а забойная сторона и боковые стороны снабжены проушина­ми под установку забойных рессорных связей и рычагов со встроенными гидродомкратами по­дачи.

Текст

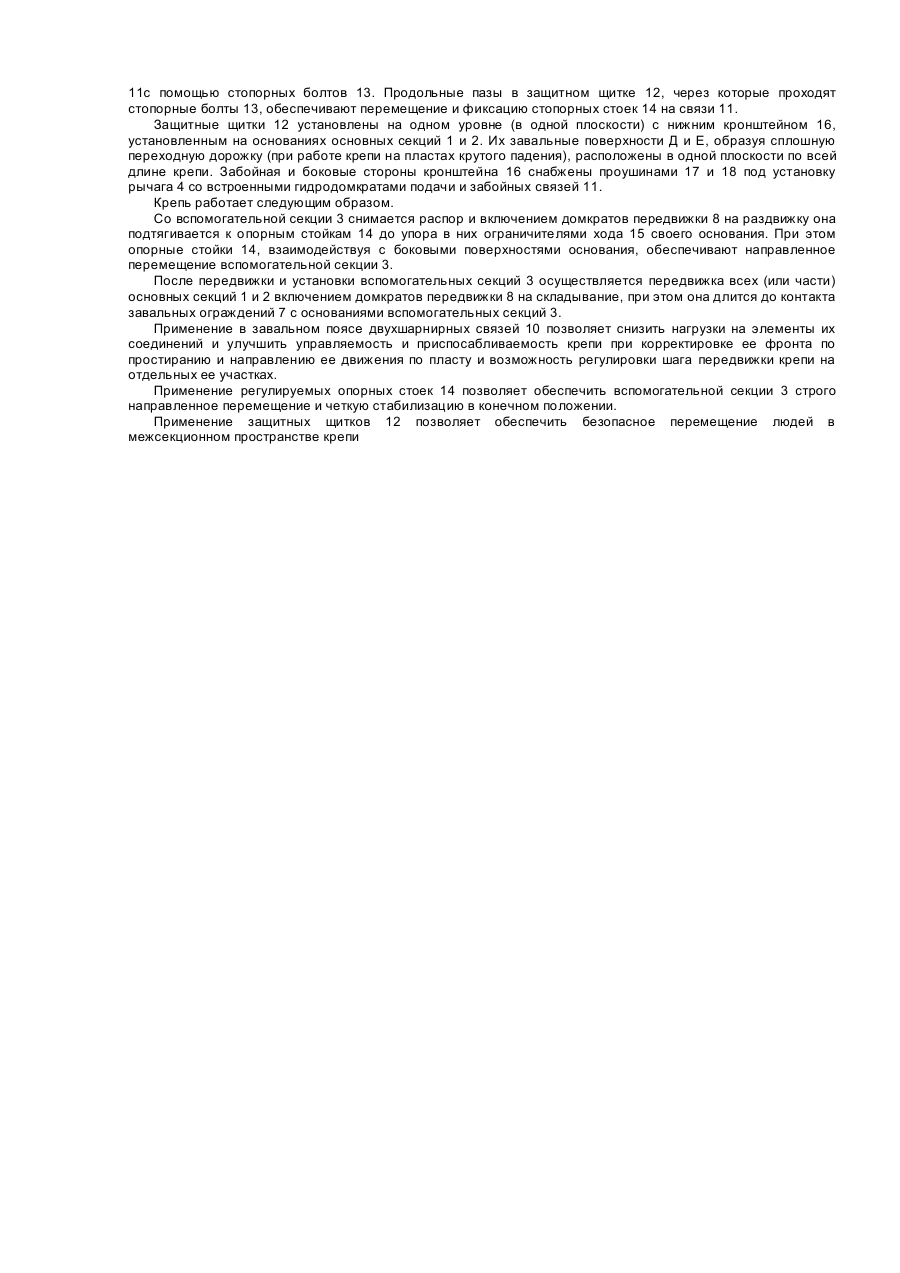

Изобретение относится к горному делу и может быть использовано при разработке крутых угольных пластов полосами по падению щитовыми комплексами и агрегатами. Наиболее близким техническим решением к предлагаемой является механизированная крепь, включающая основные секции, связанные с базовой балкой исполнительного органа рычагами со встроенными гидродомкратами подачи и между собой завальными и забойными связями, и вспомогательные секции, установленные между основными секциями и связанные между собой парами гидродомкратов передвижки, шарнирно закрепленных одними концами с двух сторон забойного конца каждого основания вспомогательной секции, а другими -на опорных кронштейнах со стойками каждого основания основной секции [3]. Передвижка крепи осуществляется в два этапа. Сначала передвигаются вспомогательные секции, а затем основные совместно с завальным ограждением крепи. Недостаком этой крепи является ограниченная управляемость крепи в плоскости пласта из-за жесткого завального пояса связей (одношарнирных) основных секций. Выравнивание фронта крепи и корректировка направленности движения крепи по падению пласта осуществляется за счет подсадок или поворотов отдельных участков крепи. Ограниченная шарнирность завальных связей создает большие нагрузки на соединительные элементы (оси, проушины) связи с основанием секции, приводящие к их поломкам. В случае разрыва завальных связей нарушается целостность завальной защиты из-за расхождения секций и возникает опасность проникновения обрушенных пород в призабойное пространство, что создает небезопасные условия для людей, требует возведения дополнительной защиты и в целом осложняет ведение работ в очистном забое. Другим недостатком конструкции этой крепи является отсутствие защиты межсекционного пространства в проходе под крепью от возможных случайных падений людей и предметов в зону работы исполнительного органа. Задачей изобретения является создание такой механизированной щитовой крепи, которая за счет гибкого соединения между собой секция обеспечивает управляемость ее в плоскости пласта, имела бы повышенную надежность и создавала бы безопасные условия работы людей. Поставленная задача решается благодаря тому, что известная крепь, включающая основные секции, связанные с базовой балкой исполнительного органа рычагами со встроенными гидродомкратами подачи и между собой завальными и забойными связями, и вспомогательные секции, установленные между основными секциями и связанные между собой парами гидродомкратов передвижки, шарнирно закрепленных одними концами с двух сторон забойного конца каждого основания вспомогательной секции, а другими - на опорных кронштейнах со стойками каждого основания основной секции, согласно изобретению, выполнена пятисекционными блоками, в которых с двух сторон каждого блока крайняя основная секция спарена с крайней основной секцией соседнего блока, а третья основная секция установлена в середине блока между двумя вспомогательными секциями, при этом основные секции по основаниям связаны между собой завальными связями, выполненными в виде чередующихся одношарнирных и двух шарнирных элементов, и забойными связями в виде рессор, снабженных опорными стойками с возможностью их направленного перемещения по боковым поверхностям оснований вспомогательных секций, и защитными щитками, установленными в одной плоскости с нижним кронштейном основной секции, завальная сторона которого выполнена в виде переходного полка, а забойная сторона и боковые стороны снабжены проушинами под установку забойных рессорных связей и рычагов со встроенными гидродомкратами подачи. Увеличение шарнирных соединений в завальной и забойной частях крепи снижает нагрузки на соединительные элементы и тем самым повышает надежность всей крепи в целом. На фиг.1 изображена крепь, общий вид; на фиг.2 - вид А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1; на фиг.4-разрез В-В на фиг.1; на фиг.5 - сечение Г-Г на фиг.4. Механизированная щитовая крепь состоит из двух групп секций: основных и вспомогательных, установленных с повторяющимся набором секций - блоками, Блок секций выполнен из пяти секций; трех основных и двух вспомогательных. С каждой стороны блока крайние основные секции 1 и 2 спарены с крайними основными секциями 1, 2 соседних блоков, а третья основная секция 2 установлена между двумя вспомогательными секциями 3. Образуется повторяющийся порядок установки секций: две основные, вспомогательная, основная, вспомогательная. Различие между основными секциями 1 и 2 состоит в том, что секция 1 имеет рычаг 4 со встроенными гидродомкратами подачи для подсоединения крепи к балке 5 исполнительного органа. Различие между основными 1, 2 и вспомогательными секциями 3 состоит в том, что основная секция выполнена совместно с ограждением 6, а ограждение 7 вспомогательной секции выполнено отдельно и не имеет с ней кинематической связи. С основными двумя соседними секциями вспомогательная секция связана гидродомкратами передвижки 8. Основные секции на завальной стороне связаны между собой через ограждения 7 вспомогательных секций завальными связями, выполненными в виде чередующихся одношарнирных связей 9, обладающих шарнирностью в двух взаимно перпендикулярных плоскостях. По забойной стороне основные секции связаны между собой забойными связями, выполненными в виде рессор 11, снабженных опорными стойками 14 и защитными щитками 12, закрепленных при помощи болтов 13 на опорных стойках 14. Вертикальная полка защитного полка перекрывает зазор по ширине и мощности пласта между рессорной связью и кровлей пласта в месте установки вспомогательной секции. Опорные стойки 14 установлены по концам забойной связи 11 на расстоянии, обеспечивающем свободный проход между ними основания вспомогательной секции. Величина зазора "а" между опорной стойкой и боковой полкой основания секции влияет на положение вспомогательной секции и направленность ее движения. Регулировка за' зора "а" осуществляется за счет перестановки опорных стоек 14. В конце передвижки вспомогательная секция ограничителями хода 15 своего основания вступает в контакт с опорными стойками 14, чем обеспечивается правильное взаиморасположение (стабилизация) секций друг относительно друга на каждом цикле передвижки крепи. Опорные стойки 14 закреплены на забойных связях 11с помощью стопорных болтов 13. Продольные пазы в защитном щитке 12, через которые проходят стопорные болты 13, обеспечивают перемещение и фиксацию стопорных стоек 14 на связи 11. Защитные щитки 12 установлены на одном уровне (в одной плоскости) с нижним кронштейном 16, установленным на основаниях основных секций 1 и 2. Их завальные поверхности Д и Е, образуя сплошную переходную дорожку (при работе крепи на пластах крутого падения), расположены в одной плоскости по всей длине крепи. Забойная и боковые стороны кронштейна 16 снабжены проушинами 17 и 18 под установку рычага 4 со встроенными гидродомкратами подачи и забойных связей 11. Крепь работает следующим образом. Со вспомогательной секции 3 снимается распор и включением домкратов передвижки 8 на раздвижку она подтягивается к опорным стойкам 14 до упора в них ограничителями хода 15 своего основания. При этом опорные стойки 14, взаимодействуя с боковыми поверхностями основания, обеспечивают направленное перемещение вспомогательной секции 3. После передвижки и установки вспомогательных секций 3 осуществляется передвижка всех (или части) основных секций 1 и 2 включением домкратов передвижки 8 на складывание, при этом она длится до контакта завальных ограждений 7 с основаниями вспомогательных секций 3. Применение в завальном поясе двухшарнирных связей 10 позволяет снизить нагрузки на элементы их соединений и улучшить управляемость и приспосабливаемость крепи при корректировке ее фронта по простиранию и направлению ее движения по пласту и возможность регулировки шага передвижки крепи на отдельных ее участках. Применение регулируемых опорных стоек 14 позволяет обеспечить вспомогательной секции 3 строго направленное перемещение и четкую стабилизацию в конечном положении. Применение защитных щитков 12 позволяет обеспечить безопасное перемещение людей в межсекционном пространстве крепи

Дивитися

Додаткова інформація

Назва патенту англійською

Mechanized screen fixation

Автори англійською

Andrieiev Georgii volodymyrovych, Hrytsenko Vitalii Petrovych, Dovzhenko Volodymyr Ivanovych, Diachenko Kostiantyn Ivanovych, Kostiantynov Yevhen Semenovych, Kosariev Vasyl Vasyliovych, Laptiev Anatolii Hryhorovych

Назва патенту російською

Механизированное щитовое крепление

Автори російською

Андреев Георгий Владимирович, Гриценко Виталий Петрович, Довженко Владимир Иванович, Дьяченко Константин Иванович, Константинов Евгений Семенович, Косарев Василий Васильевич, Лаптев Анатолий Григорьевич

МПК / Мітки

МПК: E21D 23/14, E21D 23/04

Мітки: механізоване, щитове, кріплення
