Перфораційні окуляри

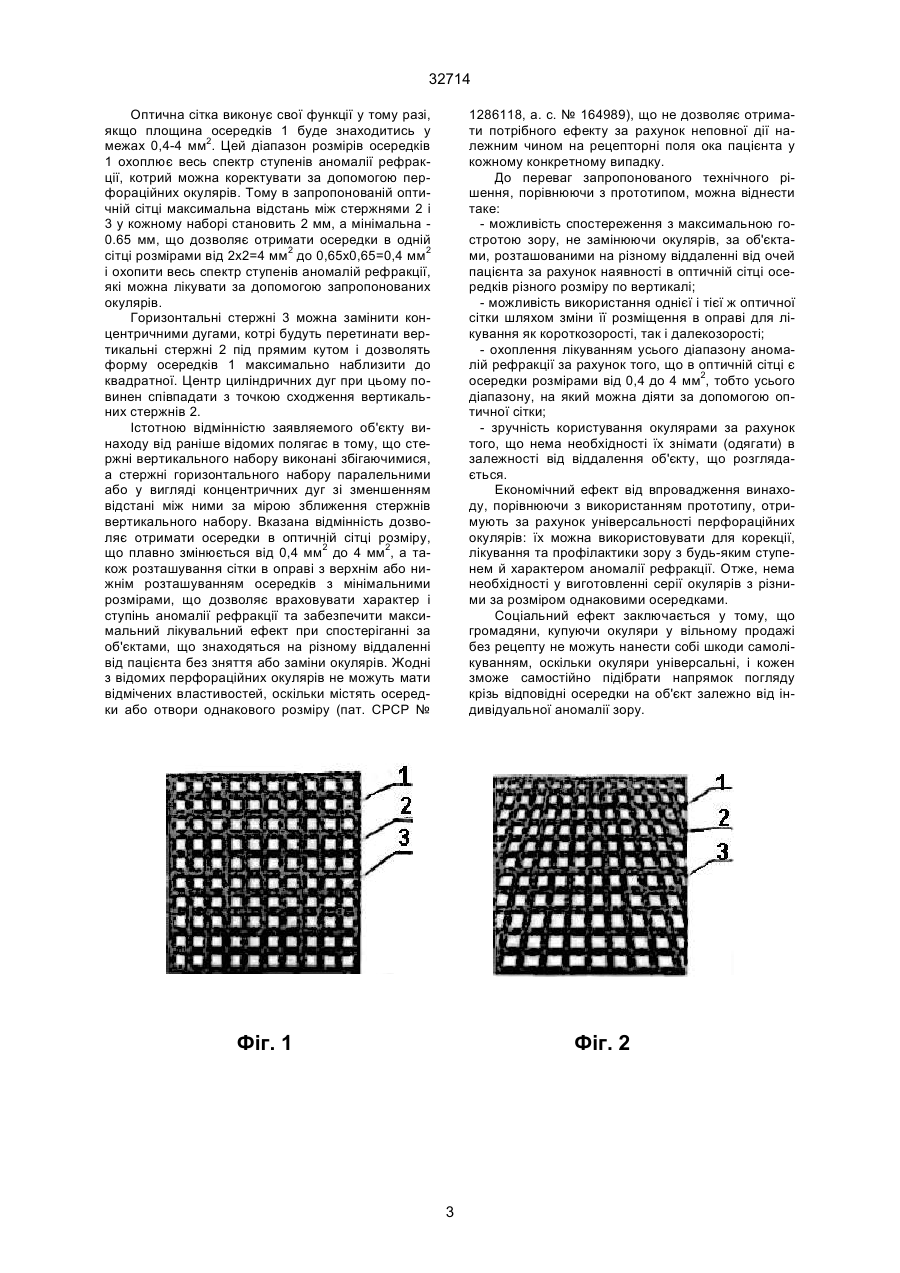

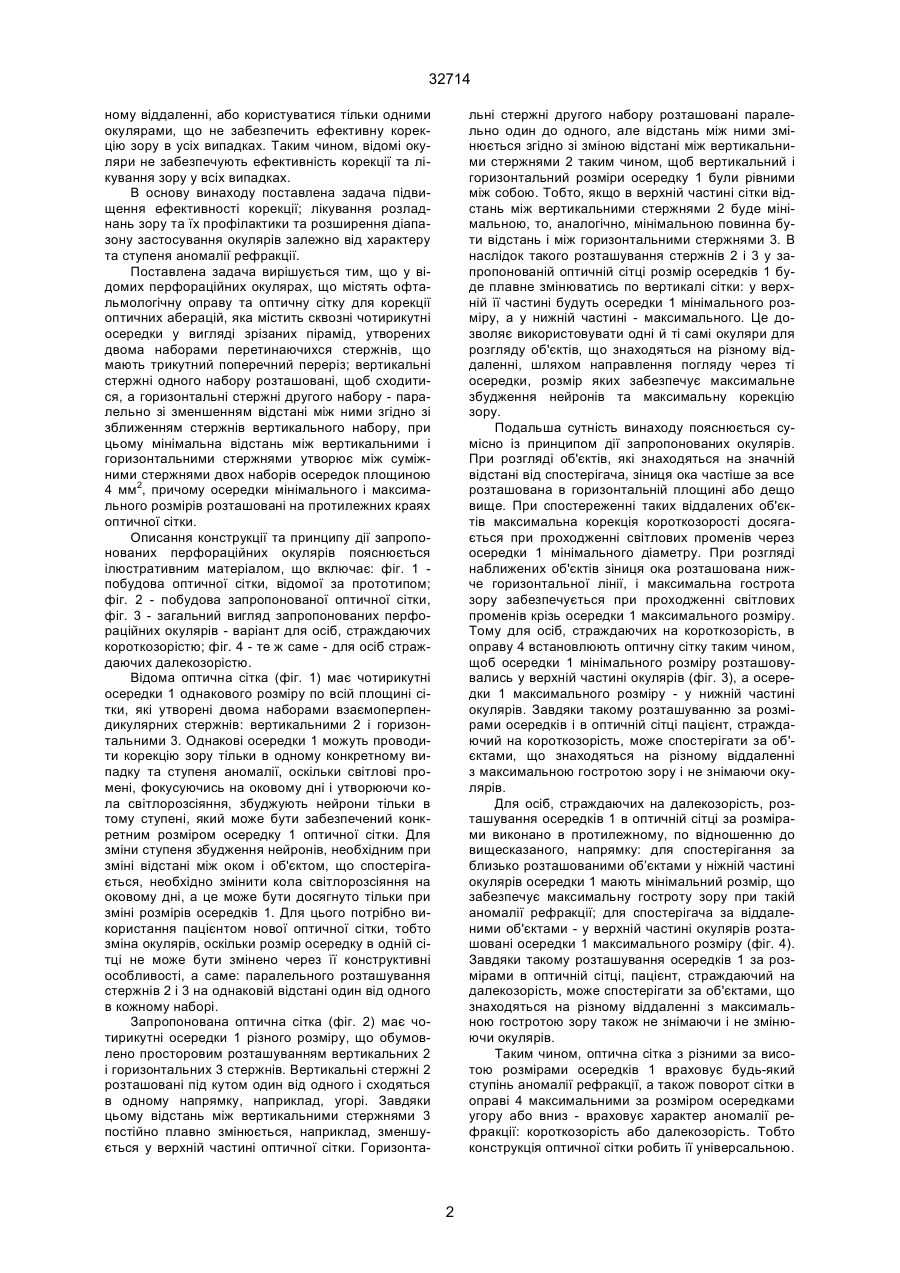

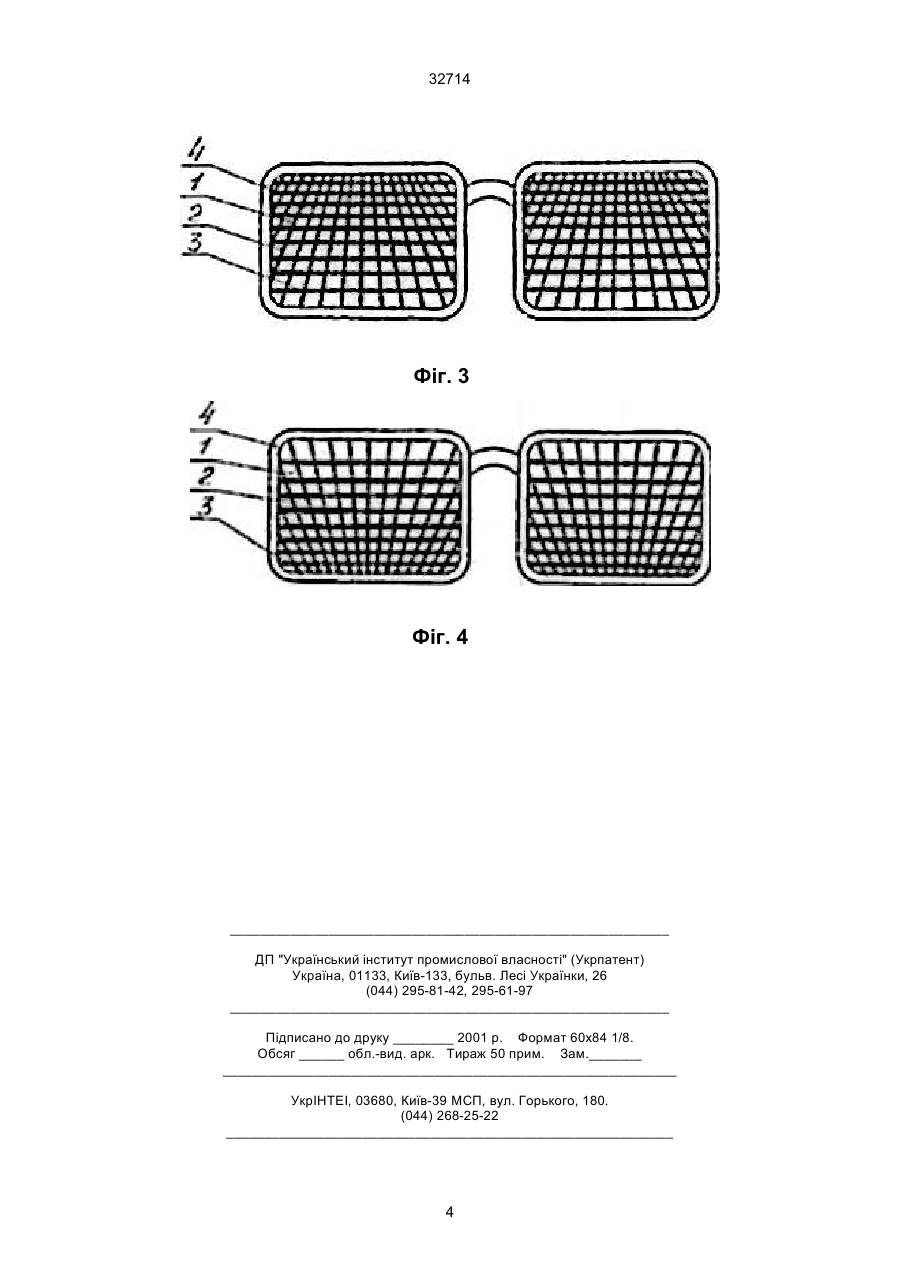

Перфораційні окуляри, що містять офтальмологічну оправу та оптичну сітку для корекції оптичних аберацій, яка містить наскрізні чотирикутні вічка у вигляді зрізаних пірамід, утворених двома на 32714 ному віддаленні, або користуватися тільки одними окулярами, що не забезпечить ефективну корекцію зору в усіх випадках. Таким чином, відомі окуляри не забезпечують ефективність корекції та лікування зору у всіх випадках. В основу винаходу поставлена задача підвищення ефективності корекції; лікування розладнань зору та їх профілактики та розширення діапазону застосування окулярів залежно від характеру та ступеня аномалії рефракції. Поставлена задача вирішується тим, що у відомих перфораційних окулярах, що містять офтальмологічну оправу та оптичну сітку для корекції оптичних аберацій, яка містить сквозні чотирикутні осередки у вигляді зрізаних пірамід, утворених двома наборами перетинаючихся стержнів, що мають трикутний поперечний переріз; вертикальні стержні одного набору розташовані, щоб сходитися, а горизонтальні стержні другого набору - паралельно зі зменшенням відстані між ними згідно зі зближенням стержнів вертикального набору, при цьому мінімальна відстань між вертикальними і горизонтальними стержнями утворює між суміжними стержнями двох наборів осередок площиною 4 мм2, причому осередки мінімального і максимального розмірів розташовані на протилежних краях оптичної сітки. Описання конструкції та принципу дії запропонованих перфораційних окулярів пояснюється ілюстративним матеріалом, що включає: фіг. 1 побудова оптичної сітки, відомої за прототипом; фіг. 2 - побудова запропонованої оптичної сітки, фіг. 3 - загальний вигляд запропонованих перфораційних окулярів - варіант для осіб, страждаючих короткозорістю; фіг. 4 - те ж саме - для осіб страждаючих далекозорістю. Відома оптична сітка (фіг. 1) має чотирикутні осередки 1 однакового розміру по всій площині сітки, які утворені двома наборами взаємоперпендикулярних стержнів: вертикальними 2 і горизонтальними 3. Однакові осередки 1 можуть проводити корекцію зору тільки в одному конкретному випадку та ступеня аномалії, оскільки світлові промені, фокусуючись на оковому дні і утворюючи кола світлорозсіяння, збуджують нейрони тільки в тому ступені, який може бути забезпечений конкретним розміром осередку 1 оптичної сітки. Для зміни ступеня збудження нейронів, необхідним при зміні відстані між оком і об'єктом, що спостерігається, необхідно змінити кола світлорозсіяння на оковому дні, а це може бути досягнуто тільки при зміні розмірів осередків 1. Для цього потрібно використання пацієнтом нової оптичної сітки, тобто зміна окулярів, оскільки розмір осередку в одній сітці не може бути змінено через її конструктивні особливості, а саме: паралельного розташування стержнів 2 і 3 на однаковій відстані один від одного в кожному наборі. Запропонована оптична сітка (фіг. 2) має чотирикутні осередки 1 різного розміру, що обумовлено просторовим розташуванням вертикальних 2 і горизонтальних 3 стержнів. Вертикальні стержні 2 розташовані під кутом один від одного і сходяться в одному напрямку, наприклад, угорі. Завдяки цьому відстань між вертикальними стержнями 3 постійно плавно змінюється, наприклад, зменшується у верхній частині оптичної сітки. Горизонта льні стержні другого набору розташовані паралельно один до одного, але відстань між ними змінюється згідно зі зміною відстані між вертикальними стержнями 2 таким чином, щоб вертикальний і горизонтальний розміри осередку 1 були рівними між собою. Тобто, якщо в верхній частині сітки відстань між вертикальними стержнями 2 буде мінімальною, то, аналогічно, мінімальною повинна бути відстань і між горизонтальними стержнями 3. В наслідок такого розташування стержнів 2 і 3 у запропонованій оптичній сітці розмір осередків 1 буде плавне змінюватись по вертикалі сітки: у верхній її частині будуть осередки 1 мінімального розміру, а у нижній частині - максимального. Це дозволяє використовувати одні й ті самі окуляри для розгляду об'єктів, що знаходяться на різному віддаленні, шляхом направлення погляду через ті осередки, розмір яких забезпечує максимальне збудження нейронів та максимальну корекцію зору. Подальша сутність винаходу пояснюється сумісно із принципом дії запропонованих окулярів. При розгляді об'єктів, які знаходяться на значній відстані від спостерігача, зіниця ока частіше за все розташована в горизонтальній площині або дещо вище. При спостереженні таких віддалених об'єктів максимальна корекція короткозорості досягається при проходженні світлових променів через осередки 1 мінімального діаметру. При розгляді наближених об'єктів зіниця ока розташована нижче горизонтальної лінії, і максимальна гострота зору забезпечується при проходженні світлових променів крізь осередки 1 максимального розміру. Тому для осіб, страждаючих на короткозорість, в оправу 4 встановлюють оптичну сітку таким чином, щоб осередки 1 мінімального розміру розташовувались у верхній частині окулярів (фіг. 3), а осередки 1 максимального розміру - у нижній частині окулярів. Завдяки такому розташуванню за розмірами осередків і в оптичній сітці пацієнт, страждаючий на короткозорість, може спостерігати за об'єктами, що знаходяться на різному віддаленні з максимальною гостротою зору і не знімаючи окулярів. Для осіб, страждаючих на далекозорість, розташування осередків 1 в оптичній сітці за розмірами виконано в протилежному, по відношенню до вищесказаного, напрямку: для спостерігання за близько розташованими об’єктами у ніжній частині окулярів осередки 1 мають мінімальний розмір, що забезпечує максимальну гостроту зору при такій аномалії рефракції; для спостерігача за віддаленими об'єктами - у верхній частині окулярів розташовані осередки 1 максимального розміру (фіг. 4). Завдяки такому розташування осередків 1 за розмірами в оптичній сітці, пацієнт, страждаючий на далекозорість, може спостерігати за об'єктами, що знаходяться на різному віддаленні з максимальною гостротою зору також не знімаючи і не змінюючи окулярів. Таким чином, оптична сітка з різними за висотою розмірами осередків 1 враховує будь-який ступінь аномалії рефракції, а також поворот сітки в оправі 4 максимальними за розміром осередками угору або вниз - враховує характер аномалії рефракції: короткозорість або далекозорість. Тобто конструкція оптичної сітки робить її універсальною. 2 32714 Оптична сітка виконує свої функції у тому разі, якщо площина осередків 1 буде знаходитись у межах 0,4-4 мм2. Цей діапазон розмірів осередків 1 охоплює весь спектр ступенів аномалії рефракції, котрий можна коректувати за допомогою перфораційних окулярів. Тому в запропонованій оптичній сітці максимальна відстань між стержнями 2 і 3 у кожному наборі становить 2 мм, а мінімальна 0.65 мм, що дозволяє отримати осередки в одній сітці розмірами від 2х2=4 мм2 до 0,65х0,65=0,4 мм2 і охопити весь спектр ступенів аномалій рефракції, які можна лікувати за допомогою запропонованих окулярів. Горизонтальні стержні 3 можна замінити концентричними дугами, котрі будуть перетинати вертикальні стержні 2 під прямим кутом і дозволять форму осередків 1 максимально наблизити до квадратної. Центр циліндричних дуг при цьому повинен співпадати з точкою сходження вертикальних стержнів 2. Істотною відмінністю заявляемого об'єкту винаходу від раніше відомих полягає в тому, що стержні вертикального набору виконані збігаючимися, а стержні горизонтального набору паралельними або у вигляді концентричних дуг зі зменшенням відстані між ними за мірою зближення стержнів вертикального набору. Вказана відмінність дозволяє отримати осередки в оптичній сітці розміру, що плавно змінюється від 0,4 мм2 до 4 мм2, а також розташування сітки в оправі з верхнім або нижнім розташуванням осередків з мінімальними розмірами, що дозволяє враховувати характер і ступінь аномалії рефракції та забезпечити максимальний лікувальний ефект при спостеріганні за об'єктами, що знаходяться на різному віддаленні від пацієнта без зняття або заміни окулярів. Жодні з відомих перфораційних окулярів не можуть мати відмічених властивостей, оскільки містять осередки або отвори однакового розміру (пат. СРСР № 1286118, а. с. № 164989), що не дозволяє отримати потрібного ефекту за рахунок неповної дії належним чином на рецепторні поля ока пацієнта у кожному конкретному випадку. До переваг запропонованого технічного рішення, порівнюючи з прототипом, можна віднести таке: - можливість спостереження з максимальною гостротою зору, не замінюючи окулярів, за об'єктами, розташованими на різному віддаленні від очей пацієнта за рахунок наявності в оптичній сітці осередків різного розміру по вертикалі; - можливість використання однієї і тієї ж оптичної сітки шляхом зміни її розміщення в оправі для лікування як короткозорості, так і далекозорості; - охоплення лікуванням усього діапазону аномалій рефракції за рахунок того, що в оптичній сітці є осередки розмірами від 0,4 до 4 мм2, тобто усього діапазону, на який можна діяти за допомогою оптичної сітки; - зручність користування окулярами за рахунок того, що нема необхідності їх знімати (одягати) в залежності від віддалення об'єкту, що розглядається. Економічний ефект від впровадження винаходу, порівнюючи з використанням прототипу, отримують за рахунок універсальності перфораційних окулярів: їх можна використовувати для корекції, лікування та профілактики зору з будь-яким ступенем й характером аномалії рефракції. Отже, нема необхідності у виготовленні серії окулярів з різними за розміром однаковими осередками. Соціальний ефект заключається у тому, що громадяни, купуючи окуляри у вільному продажі без рецепту не можуть нанести собі шкоди самолікуванням, оскільки окуляри універсальні, і кожен зможе самостійно підібрати напрямок погляду крізь відповідні осередки на об'єкт залежно від індивідуальної аномалії зору. Фіг. 1 Фіг. 2 3 32714 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
