Станина горизонтального фрезерно-розточувального верстата

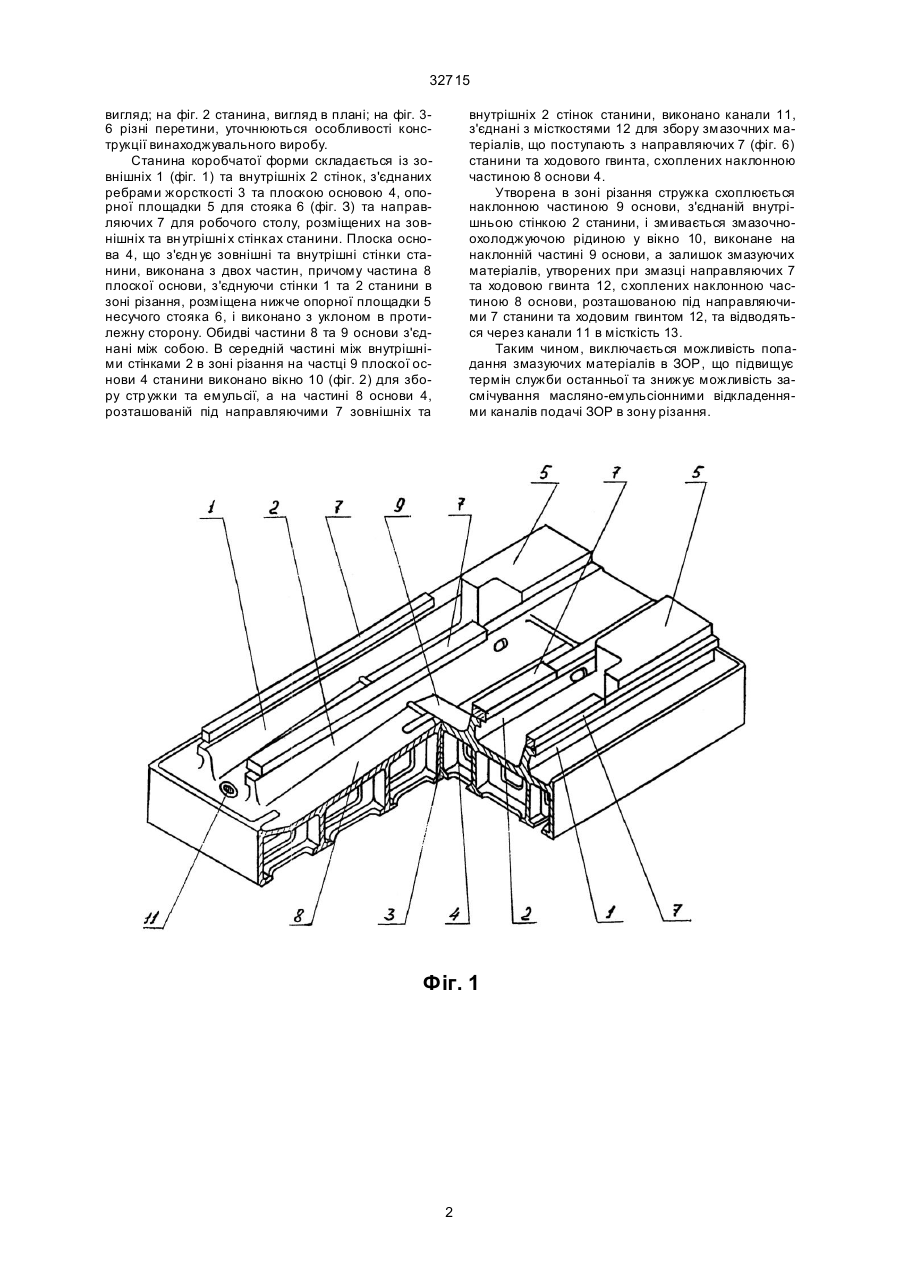

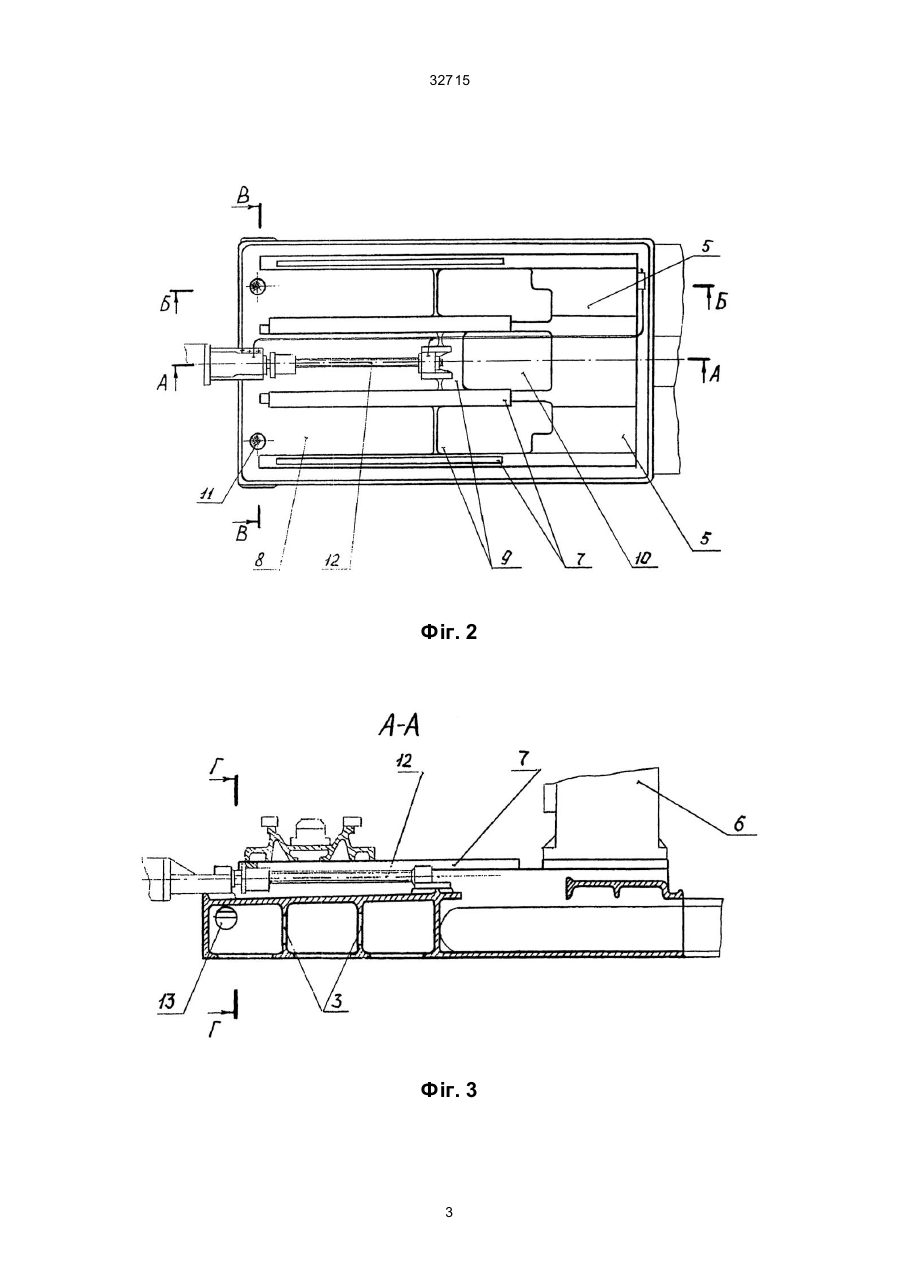

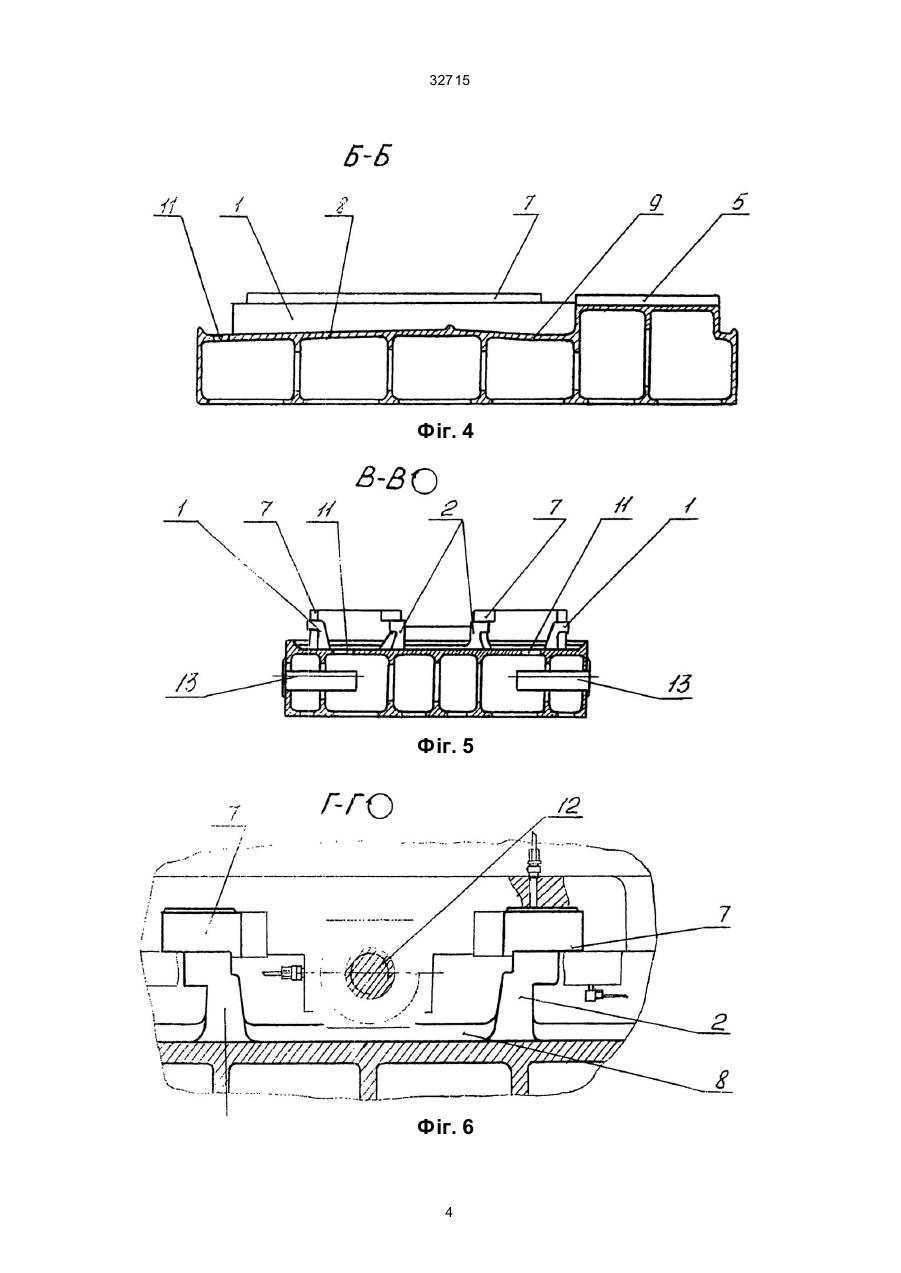

Станина горизонтального фрезерно-розточувального верстата коробчатої форми з опорною площадкою для стояка з шпиндельною бабкою та напрямними для робочого стола, розміще ними на зовнішніх та внутрішніх стінках станини, з’єднаних плоскою основою, яка відрізняється тим, що частина плоскої основи станини, яка з’єднує її зовнішні та внутрішні стінки під напрямними стола, виконана з уклоном в сторону від зони різання, а частина основи станини, яка з’єднує її стінки в зоні різання, розміщена нижче опорної площадки станини, несучого стояка з шпиндельною бабкою, і виконана з уклоном в протилежну сторону, при цьому обидві частини плоскої основи сполучені між собою. (13) 32715 (11) UA Недолік конструкції станини полягає в тому, що, як і в раніше розглянутому верстаті, конструкція станини не виключає можливого попадання змазочних матеріалів, підведених до направляючих столу та змішуванням ЗОР, що знижує термін служби останньої і призводить до забруднення каналів, які підводять ЗОР в зону різання. В основу винаходу поставлені задачі виключення можливості попадання змазочних матеріалів з направляючих станини та ходового гвинта столу до змазочно-охолоджуючої рідини. Поставлена задача вирішується шляхом такої зміни конструкції станини горизонтального фрезерно-розточувального верстату, котра захищаючи коробчату форму з направляючими робочого столу, властиву прототипу, включає такі конструкторські рішення. Плоска основа, що з'єднує зовнішні стінки станини, несуча направляючи столу, виконана з двох частин. При цьому частина плоскої основи станини, що з'єднує її зовнішні стінки під направляючими столу, виконано з уклоном в сторону від зони різання, а частина плоскої основи станини, що з'єднує її зовнішні стінки в зоні різання, розташована нижче опорної площадки станини, несучої стояк з шпиндельною бабкою, і виконано з уклоном в протилежну сторону, при цьому обидві частини плоскої основи сполучені між собою. Таке рішення дозволить розділити потоки ЗОР та змазуючих матеріалів, підвищить ефективність систем охолодження і змазування сучасних металоріжучих верстатів. Сутність винаходу пояснюється кресленнями. На фіг. 1 зображена в ізометрії станина, загальний (19) Винахід відноситься до верстатобудування, зокрема, до фрезерно-розточувальних верстатів типу “обробний центр” з нерухомим стояком та рухомим хрестовим столом. Відомий металоріжучій верстат (див. а. с. СРСР № 633674 МКИ В39/02), що вміщує станину, на направляючих якої розміщено стіл та стійку, причому стіл встановлено на верхній частині станини, а стояк розміщений на її нижній частині. Під направляючими столу на нижній частині станини виконано заглиблення з відхиленням в сторону від зони різання для збору стружки та змазочноохолоджуючої рідини (ЗОР). Недоліком відомого верстату є те, що в процесі роботи неминуче попадання змазуючих матеріалів, підведених для змазки направляючих столу та ходового гвинта, в ЗОР, повторно використану для охолодження зони різання. Це призводить до передчасного псування охолоджуючої емульсії та засмічуванню каналів підведення ЗОР до зони різання желеподібними масляними відкладеннями. Відома також станина алмазно-розточувального верстату, котра прийнята авторами за прототип (див. а. с. СРСР № 806349 МКИ В23 01/02), коробчатої форми з направляючими столу, в середній частині якої між зовнішньою стінкою та направляючими столу розташовано відкритий жолоб для стружки та ЗОР. Для підвищення зручності обслуговування в конструкції виконана зовнішня стінка станини, створюючи при цьому воронкоподібний профіль та дренажний канал, розташований в зоні направляючих, з'єднуючий з приймальним жолобом. A ______________________________________________ 32715 вигляд; на фіг. 2 станина, вигляд в плані; на фіг. 36 різні перетини, уточнюються особливості конструкції винаходжувального виробу. Станина коробчатої форми складається із зовнішніх 1 (фіг. 1) та внутрішніх 2 стінок, з'єднаних ребрами жорсткості 3 та плоскою основою 4, опорної площадки 5 для стояка 6 (фіг. З) та направляючих 7 для робочого столу, розміщених на зовнішніх та вн утрішні х стінках станини. Плоска основа 4, що з'єдн ує зовнішні та внутрішні стінки станини, виконана з двох частин, причому частина 8 плоскої основи, з'єднуючи стінки 1 та 2 станини в зоні різання, розміщена нижче опорної площадки 5 несучого стояка 6, і виконано з уклоном в протилежну сторону. Обидві частини 8 та 9 основи з'єднані між собою. В середній частині між внутрішніми стінками 2 в зоні різання на частці 9 плоскої основи 4 станини виконано вікно 10 (фіг. 2) для збору стр ужки та емульсії, а на частині 8 основи 4, розташованій під направляючими 7 зовнішніх та внутрішніх 2 стінок станини, виконано канали 11, з'єднані з місткостями 12 для збору змазочних матеріалів, що поступають з направляючих 7 (фіг. 6) станини та ходового гвинта, схоплених наклонною частиною 8 основи 4. Утворена в зоні різання стружка схоплюється наклонною частиною 9 основи, з'єднаній внутрішньою стінкою 2 станини, і змивається змазочноохолоджуючою рідиною у вікно 10, виконане на наклонній частині 9 основи, а залишок змазуючих матеріалів, утворених при змазці направляючих 7 та ходовою гвинта 12, схоплених наклонною частиною 8 основи, розташованою під направляючими 7 станини та ходовим гвинтом 12, та відводяться через канали 11 в місткість 13. Таким чином, виключається можливість попадання змазуючих матеріалів в ЗОР, що підвищує термін служби останньої та знижує можливість засмічування масляно-емульсіонними відкладеннями каналів подачі ЗОР в зону різання. Фіг. 1 2 32715 Фіг. 2 Фіг. 3 3 32715 Фіг. 4 Фіг. 5 Фіг. 6 4 32715 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
