Флюсова підкладка

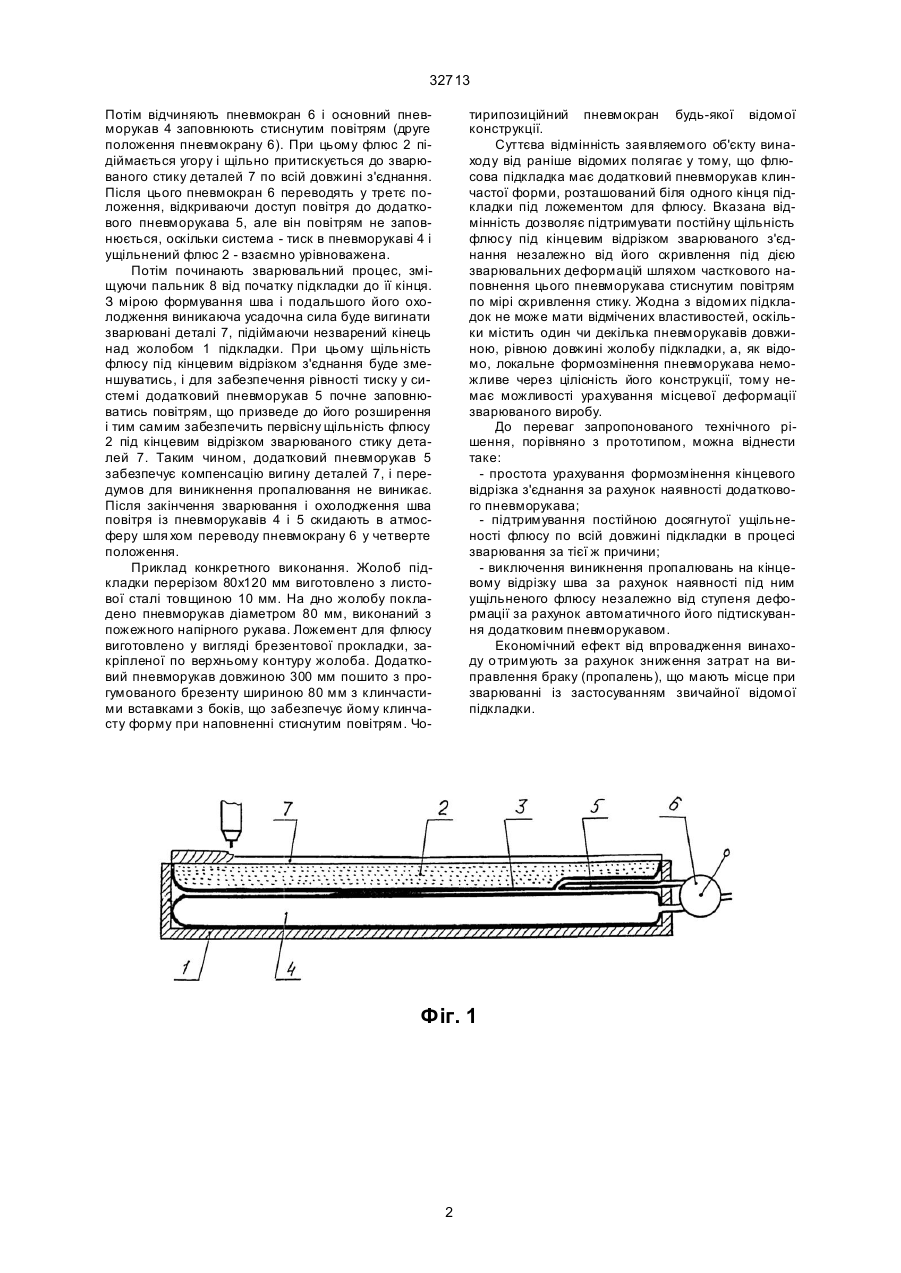

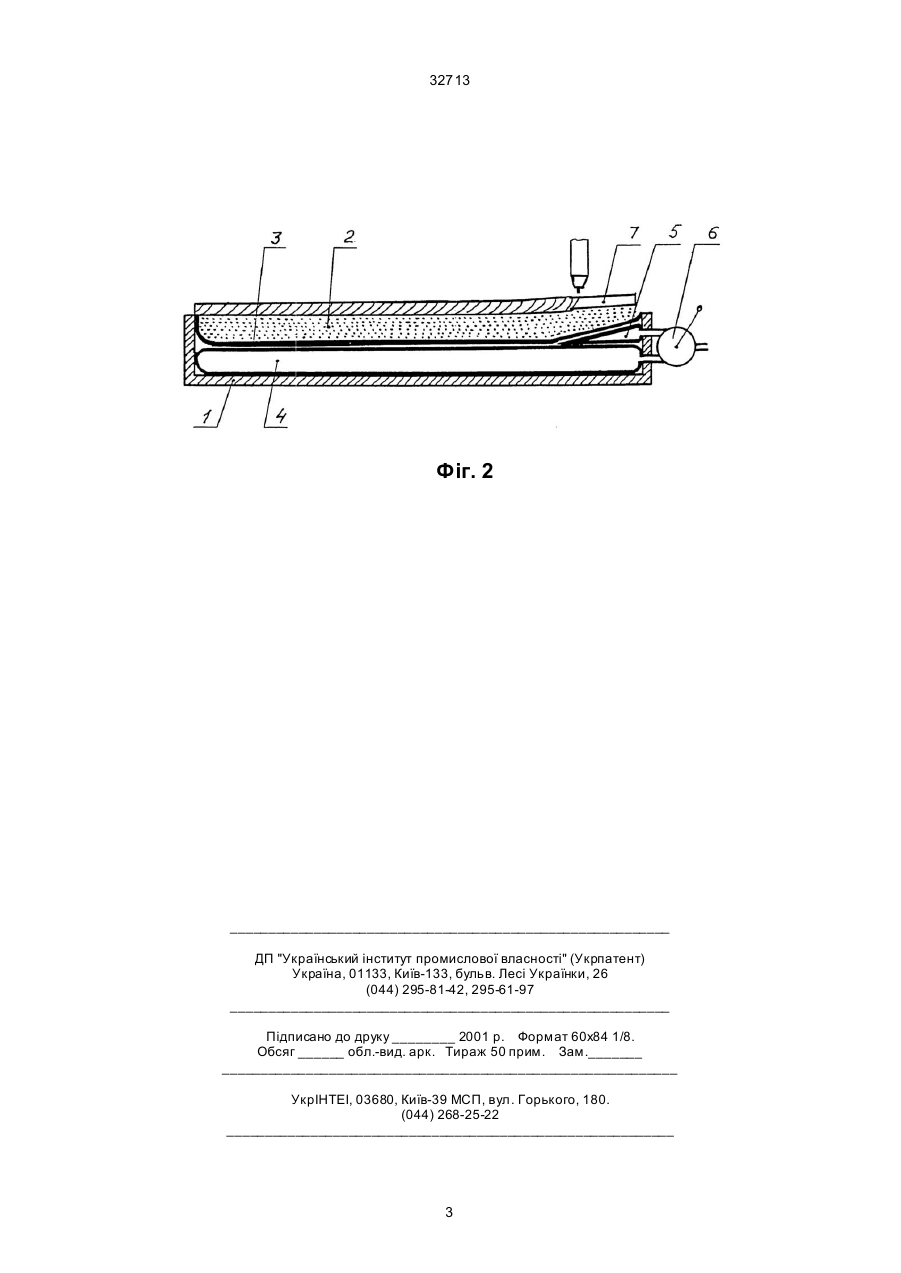

Флюсова підкладка, що містить коритоподібний жолоб для флюсу з ложементом і напірний пневморукав, покладений на дно ложемента, яка відрізняє ться тим, що має скорочений додатковий пневморукав клинчастої форми, встановлений з одного боку жолоба, зв'язаний з основним пневморукавом за допомогою чотирипозиційного пневмокрану. (19) (21) 98020794 (22) 17.02.1998 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Калюжний Валерій Вілінович (73) Східноукраїнський державний університет 32713 Потім відчиняють пневмокран 6 і основний пневморукав 4 заповнюють стиснутим повітрям (друге положення пневмокрану 6). При цьому флюс 2 підіймається угору і щільно притискується до зварюваного стику деталей 7 по всій довжині з'єднання. Після цього пневмокран 6 переводять у третє положення, відкриваючи доступ повітря до додаткового пневморукава 5, але він повітрям не заповнюється, оскільки система - тиск в пневморукаві 4 і ущільнений флюс 2 - взаємно урівноважена. Потім починають зварювальний процес, зміщуючи пальник 8 від початку підкладки до її кінця. З мірою формування шва і подальшого його охолодження виникаюча усадочна сила буде вигинати зварювані деталі 7, підіймаючи незварений кінець над жолобом 1 підкладки. При цьому щільність флюсу під кінцевим відрізком з'єднання буде зменшуватись, і для забезпечення рівності тиску у системі додатковий пневморукав 5 почне заповнюватись повітрям, що призведе до його розширення і тим самим забезпечить первісну щільність флюсу 2 під кінцевим відрізком зварюваного стику деталей 7. Таким чином, додатковий пневморукав 5 забезпечує компенсацію вигину деталей 7, і передумов для виникнення пропалювання не виникає. Після закінчення зварювання і охолодження шва повітря із пневморукавів 4 і 5 скидають в атмосферу шля хом переводу пневмокрану 6 у четверте положення. Приклад конкретного виконання. Жолоб підкладки перерізом 80х120 мм виготовлено з листової сталі товщиною 10 мм. На дно жолобу покладено пневморукав діаметром 80 мм, виконаний з пожежного напірного рукава. Ложемент для флюсу виготовлено у вигляді брезентової прокладки, закріпленої по верхньому контуру жолоба. Додатковий пневморукав довжиною 300 мм пошито з прогумованого брезенту шириною 80 мм з клинчастими вставками з боків, що забезпечує йому клинчасту форму при наповненні стиснутим повітрям. Чо тирипозиційний пневмокран будь-якої відомої конструкції. Суттєва відмінність заявляемого об'єкту винаходу від раніше відомих полягає у тому, що флюсова підкладка має додатковий пневморукав клинчастої форми, розташований біля одного кінця підкладки під ложементом для флюсу. Вказана відмінність дозволяє підтримувати постійну щільність флюсу під кінцевим відрізком зварюваного з'єднання незалежно від його скривлення під дією зварювальних деформацій шляхом часткового наповнення цього пневморукава стиснутим повітрям по мірі скривлення стику. Жодна з відомих підкладок не може мати відмічених властивостей, оскільки містить один чи декілька пневморукавів довжиною, рівною довжині жолобу підкладки, а, як відомо, локальне формозмінення пневморукава неможливе через цілісність його конструкції, тому немає можливості урахування місцевої деформації зварюваного виробу. До переваг запропонованого технічного рішення, порівняно з прототипом, можна віднести таке: - простота урахування формозмінення кінцевого відрізка з'єднання за рахунок наявності додаткового пневморукава; - підтримування постійною досягнутої ущільненості флюсу по всій довжині підкладки в процесі зварювання за тієї ж причини; - виключення виникнення пропалювань на кінцевому відрізку шва за рахунок наявності під ним ущільненого флюсу незалежно від ступеня деформації за рахунок автоматичного його підтискування додатковим пневморукавом. Економічний ефект від впровадження винаходу о тримують за рахунок зниження затрат на виправлення браку (пропалень), що мають місце при зварюванні із застосуванням звичайної відомої підкладки. Фіг. 1 2 32713 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
