Пристрій для підготовки вим’я тварин до доїння і здоювання перших цівок молока

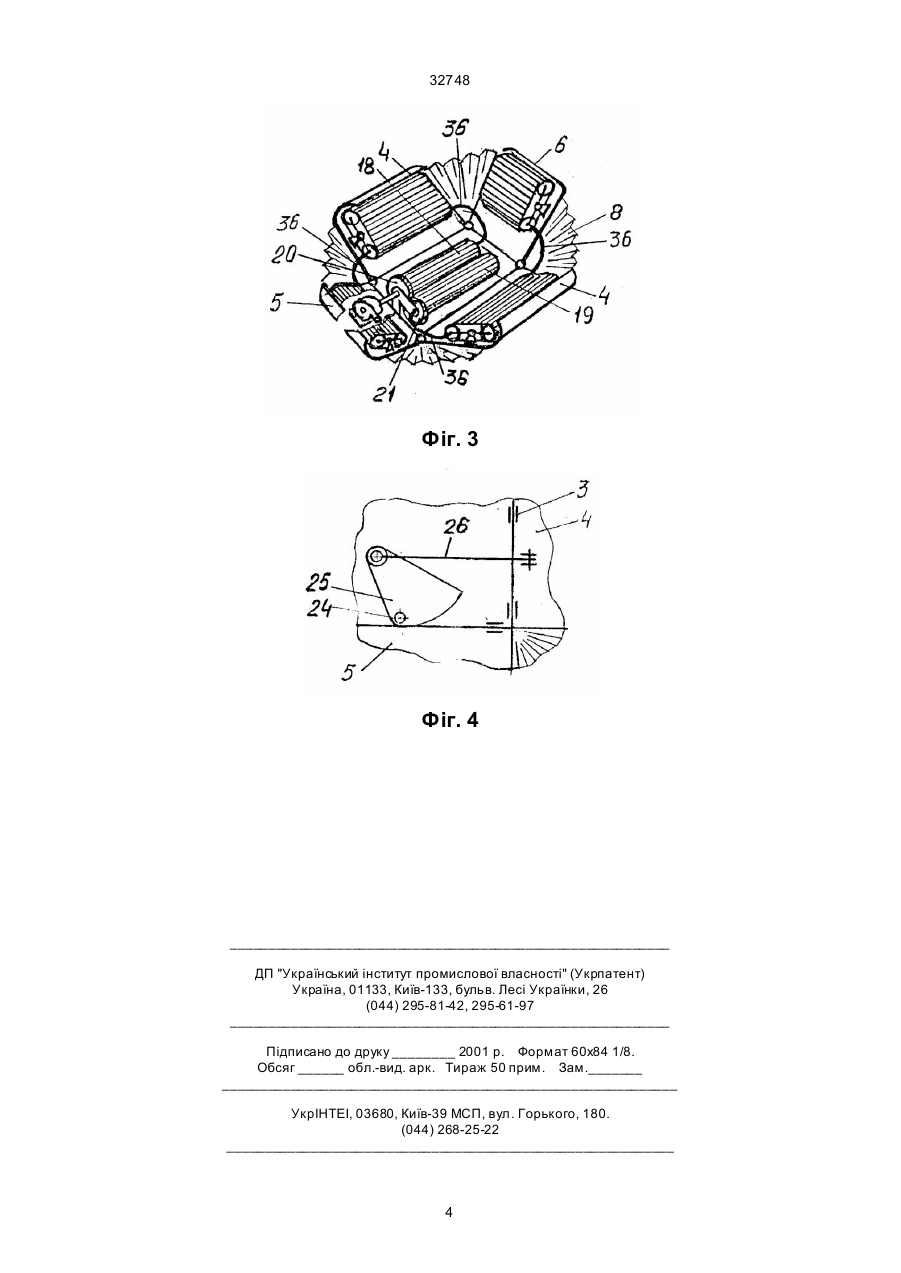

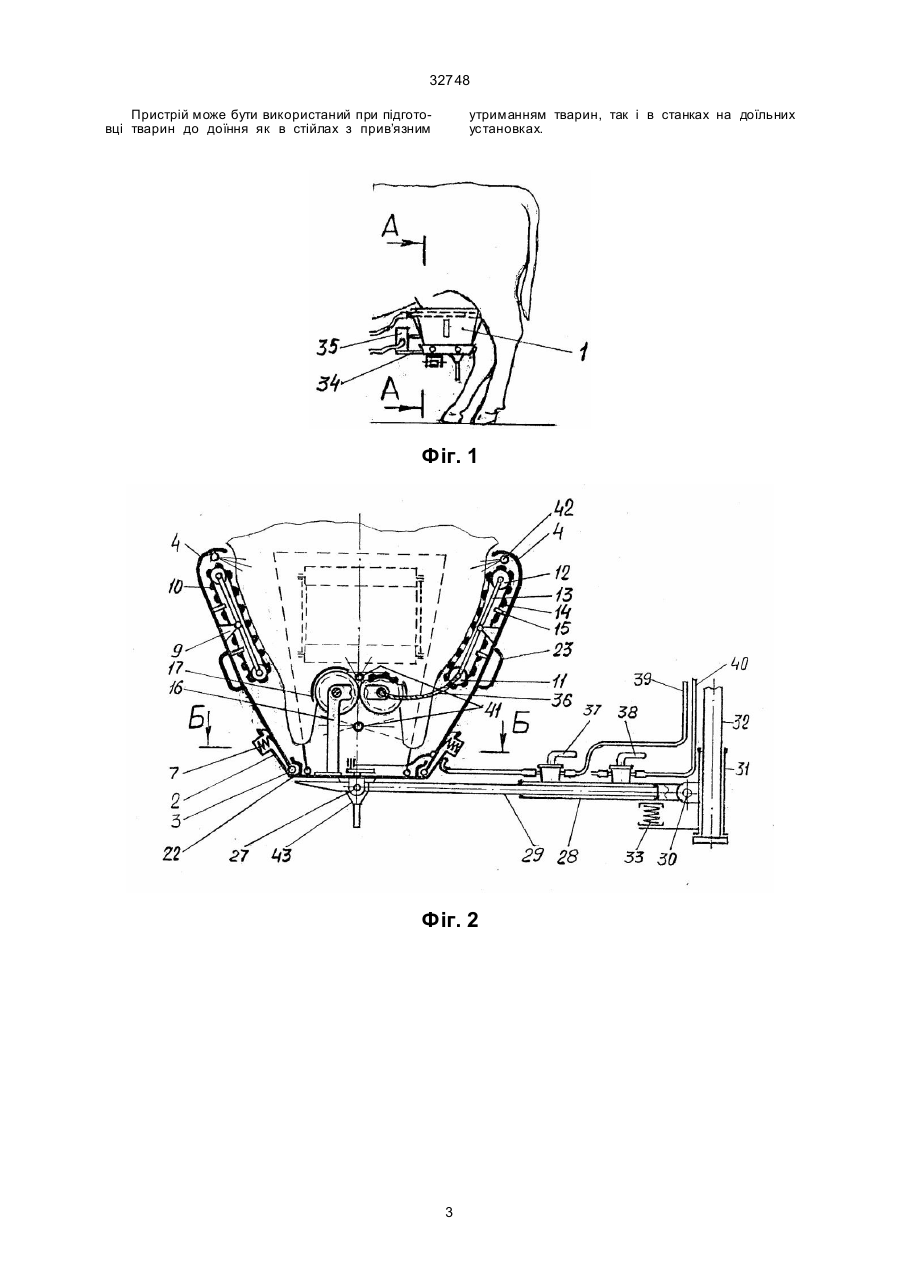

Пристрій для підготовки вимені тварин до доїння і здоювання перших цівок молока, що включає установлену на шарнірній опорі чашу з масажними елементами, який відрізняється тим, що ча ша виконана у вигляді піддона з закріпленими у ньому шарнірно підпружиненими пелюстками з установ 32748 рервна еластична стрічка 14 з виступами на зовнішній поверхні. Бокові масажні елементи 10 установлені на кронштейнах 9 з можливістю балансування відносно пелюсток, при цьому, упори 15 охороняють від дотику стрічки 14 масажних елементів з пелюстками. На дні піддону 2 на кронштейнах 16 установлено нижній масажний елемент 17, що містить два еластичні ролики 18 і 19 з шестернями 20 і 21, жорстко сидячими на осях. Шестерні знаходяться у постійному зачіп-ленні одна з одною і закриті кожухом, а осі роликів установлені в кронштейнах 16 з можливістю обертання. Бокові пелюстки 4 на шарнірах 3 установлені з можливістю повороту їх на зближення одна з одною до упорів 22, які установлені на дні піддону 2, при цьому, між роликами 11 бокових масажних елементів і роликами 18 і 19 відповідно нижнього масажного елементу гарантується фіксована відстань. На бокових пелюстках 4 є ручки 23, що служать для розкривання пелюсток і підготовки пристрою до роботи. Для розкривання передньої 5 і задньої 6 пелюсток на дні піддону установлені два механізми, які містять палець 24, жорстко установлений на дні піддону 2 з сидячим на ньому вільно ексцентриком 25, зв’язаним шарнірно тягою 26 з боковою пелюсткою 4. Піддон 2 за допомогою шарніра 27 закріплено на горизонтальній опорі, виконаній у вигляді двох, телескопічно з’єднаних, зовнішнього 28 і внутрішнього 29, важелів. Вільний кінець зовнішнього важеля 28 з’єднаний за допомогою шарніра 30 з втулкою 31, вільно сидячою на вертикальній підвісці 32 з можливістю повороту навколо її осі. Зовнішній 28 і внутрішній 29 важелі з’єднані між собою з можливістю тільки продовжного переміщення один відносно одного. Зовнішній важель 28 притискується вверх пружиною 33. На площадці 34, що виступає, піддону 2, установлено гідропривід 35, зв’язаний з віссю ролика 18, яка послідовно зв’язана гнучким валом 36 з осями ведучого ролика 11 бокового і переднього масажних елементів, а вісь ролика 19 послідовно зв’язана гнучким валом 36 з осями ведучих роликів 11 протилежного бокового і заднього масажних елементів. На зовнішньому важелі 28 установлено два крани: кран 37 управління гідроприводом і кран 38 управління подачею миючої рідини. Кран 37 біля входу з’єднаний гумовим рукавом 39 з магістраллю води, ви хід крана з’єднаний з вхідним штуцером гідроприводу. Кран 38 біля входу з'єднаний гумовим рукавом 40 з магістраллю миючої рідини, а вихід крана з'єднаний з розприскувачем 41 дна і дійок вимені у вигляді V-образної трубки з отворами для розпилювання і з розприскувачами 42 у вигляді трубок з отворами для розпилювання, установленими над усіма боковими масажними елементами. Причому, одна гілка V-образної трубки розбризкувача 41 установлена під дном вимені, а друга - на рівні вимені. На дні піддону 2 є воронка зі штуцером 43 для виведення відпрацьованої миючої рідини. Пристрій працює таким чином. Оператор приєднує гумові рукава 39 і 40 відповідно до магістралей води і миючої рідини і ручками 23 віджимає чашу у нижнє положення, стискуючи пружину 33 і, повертаючи телескопічну опору на вертикальній підвісці 32, підводить її під вим’я тварини так, щоб бокові пелюстки 4 розташувались уздовж тулуба тварини. Одночасно бокові пелюстки 4 розводяться в боки, при цьому, вони за допомогою тяг 26 і ексцентриків 25 розкривають передню 5 і задню 6 пелюстки в боки від сепедини чаші. У такому положенні оператор підіймає чашу, одягає її на вим’я і відпускає ручки 23 бокових пелюсток, при цьому, пружина 33 телескопічної опори утримує чашу на вимені, а пружини 7 також притискують пелюстки з масажними елементами до вимені тварини і останні самоустановлюються, повертаючись на шарнірних опорах 9, згідно форми вимені. Оператор відкриває кран подачі води в гідропривода 35 і кран 38 подачі миючої рідини в розпилювачі 41 і 42. Гідропривід обертає зв’язаний з ним ролик 18 нижнього масажного елемента і ролик 19, що знаходиться з ним в зачіпленні за допомогою шестерень 20 і 21, причому, верхні твірні роликів повертаються в боки від дна вимені до дійок. Ролик 18 за допомогою гнучких валів 36 передає обертання нижнім ведучим роликам 11 бокового і переднього масажних елементів, а ролик 19, відповідно, передає обертання ведучим роликам протилежного бокового і заднього масажних елементів. Ведучі ролики 11, повертаючись, приводять до руху еластичн у стрічку 14 з виступами, які, пересуваючись вниз по поверхні вимені, здійснюють очищення, обмивання і глибокий масаж вимені одночасно з подачею миючої рідини. Тепла миюча рідина із нижньої гілки V-образної трубки 41 обмиває і робить масаж поверхні дійок вимені. Струмінь води створює тепловий ефект на кінчики дійок, впливаючи тим самим на кінці нервових тканин і тактильні точки, викликаючи рефлекс молоковіддачі. Таким чином, вищеприведені операції проводяться з усіх боків вимені, забезпечуючи рівномірно скидання альвеолярного молока в молочну і дійкову цистерни. Після закінчення терміну масажу оператор закриває кран 38 подачі миючої рідини і усі масажні елементи виконують осушення поверхні вимені. Відпрацьована миюча рідина усередині чаші стікає в піддон 2 і далі крізь лійку зі штуцером 3 в каналізацію. Оператор за ручки 23 стискує пелюстками вим’я і чашу вниз, долаючи опір телескопічної опори, при цьому, нижні ролики бокових і відповідні їм ролики нижнього масажних елементів, зближуються на фіксовану відстань, яка забезпечується упорами 22, стискуючи ліві і праві дійки вимені, і здійснюють здоювання перших цівок молока, при цьому здійснюється додатково більш глибокий масаж вимені. Цю операцію проводять два-три рази, потім, утримуючи опущену чашу вниз, виводять пристрій із-під вимені тварин, закривають кран 37, відключаючи гідропривід і підводять пристрій під вим’я тварини, яка стоїть поруч, повторюючи цикл операцій по підготовці вимені до доїння цієї тварини. Установлення чаші на телескопічній шарнірній опорі дозволяє тварині пересуватися в стійлі разом з закріпленим на вимені пристроєм. Після підготовки вимені до доїння одної пари корів від’єднують гумові рукава від магістралей водопроводу та миючої рідини і переводять пристрій до наступної пари корів. 2 32748 Пристрій може бути використаний при підготовці тварин до доїння як в стійлах з прив’язним утриманням тварин, так і в станках на доїльних установках. Фіг. 1 Фіг. 2 3 32748 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
