Вимикач

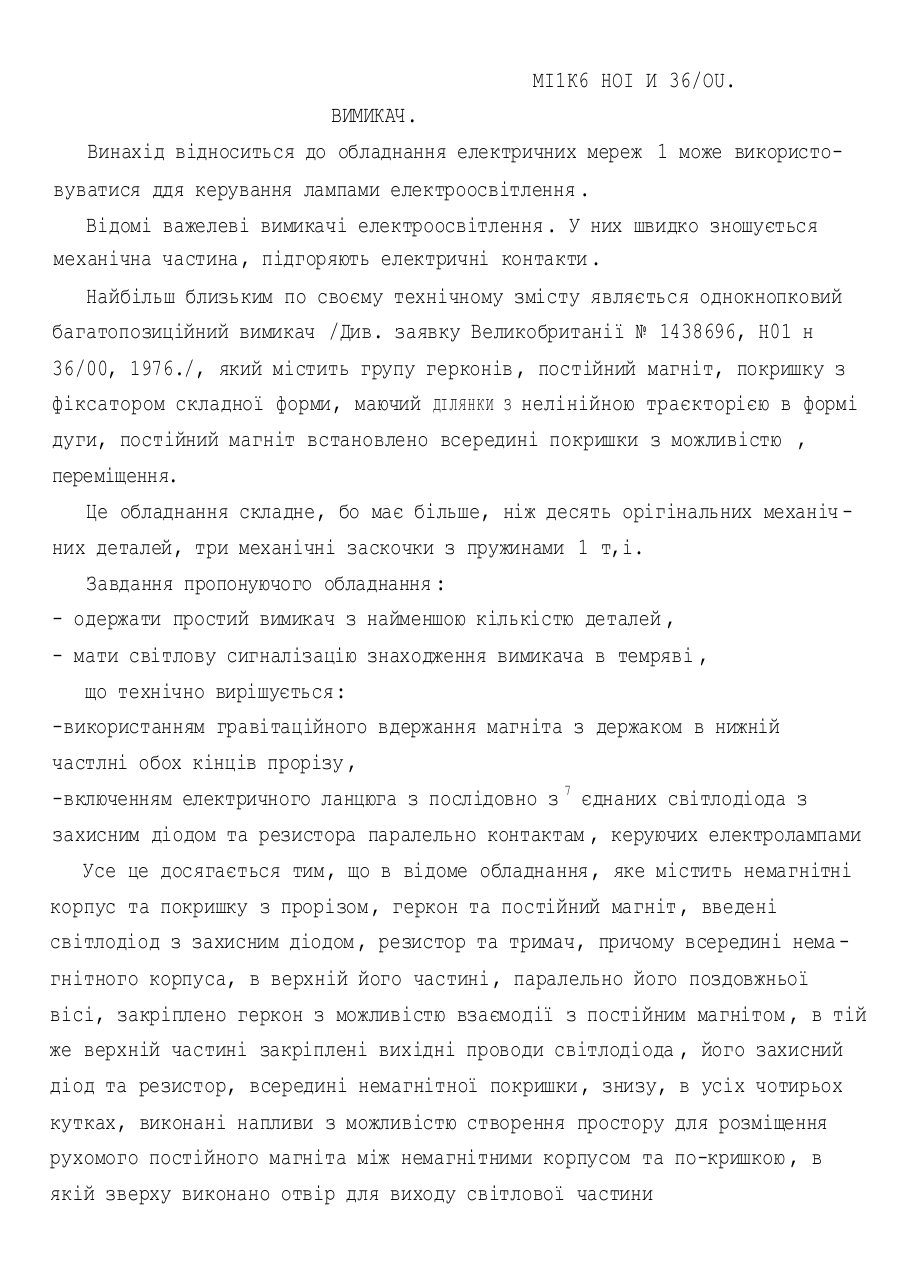

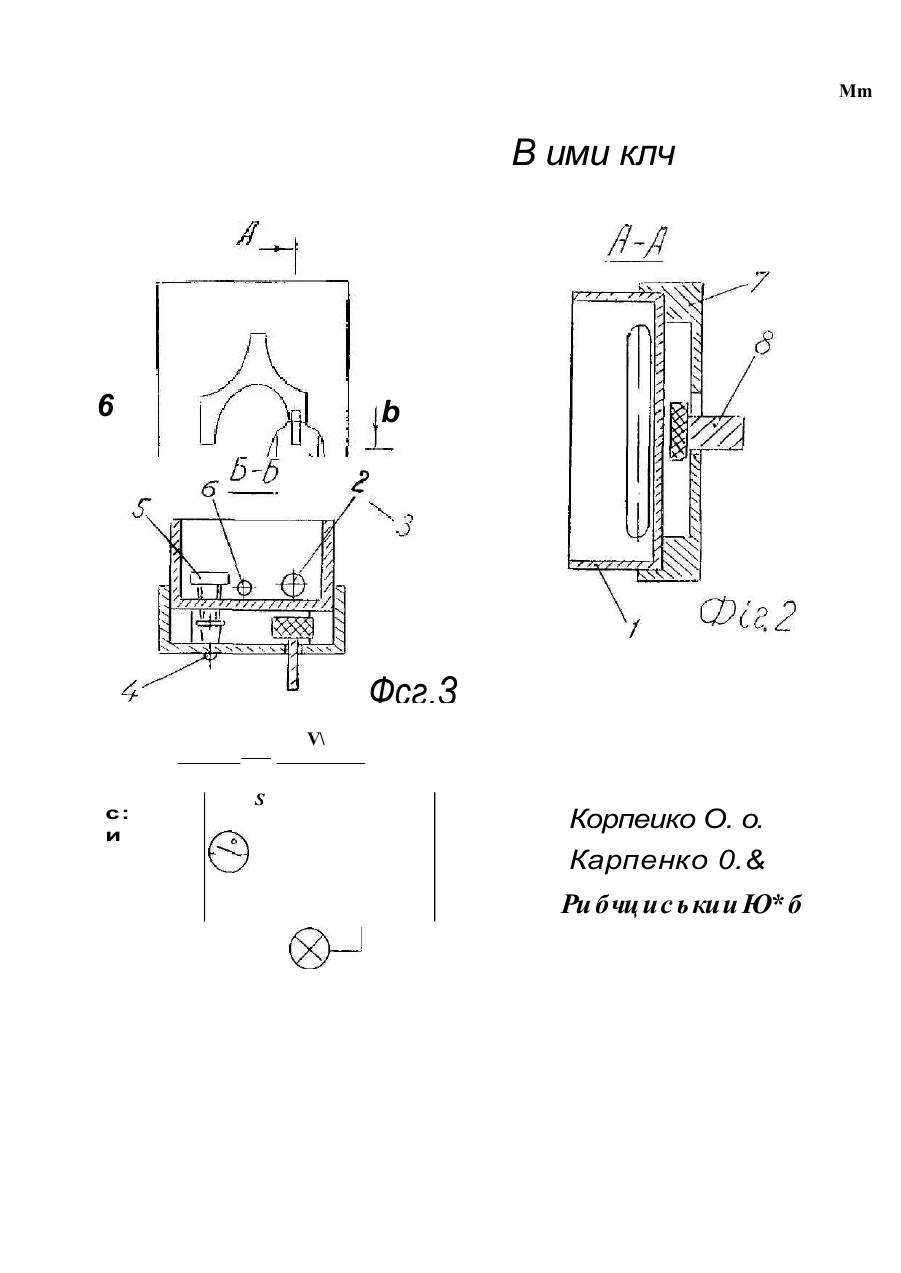

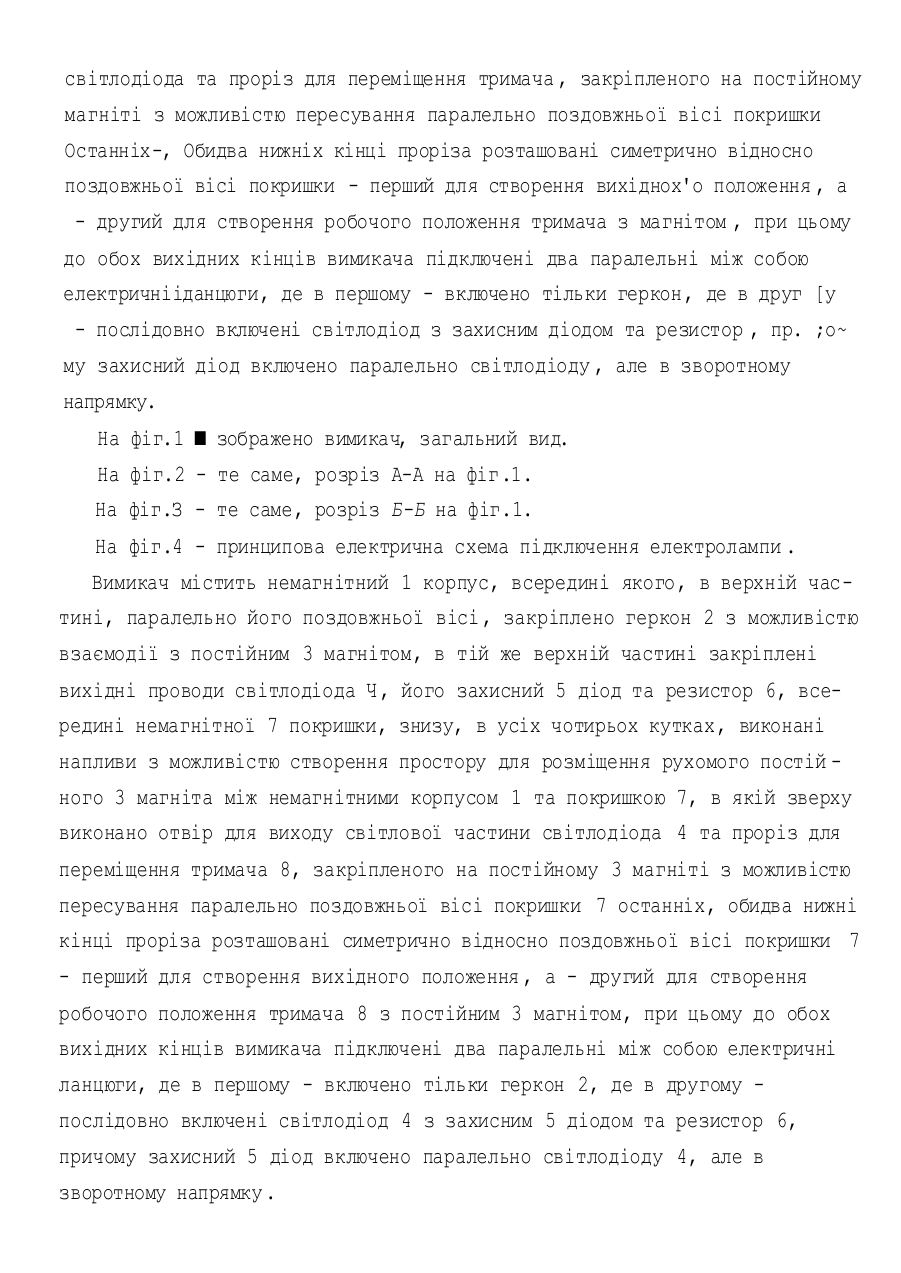

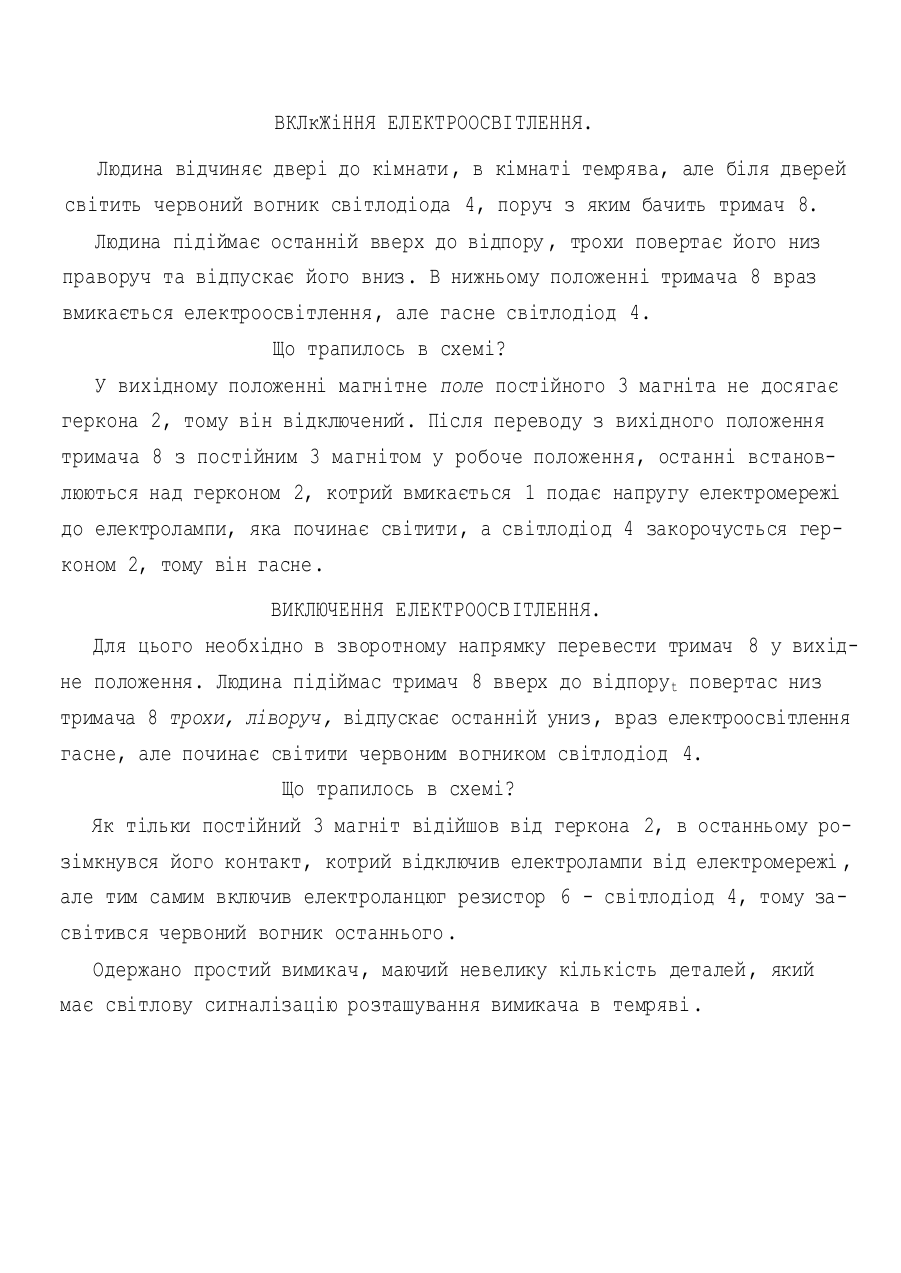

МІ1К6 HOI И 36/OU. ВИМИКАЧ. Винахід відноситься до обладнання електричних мереж 1 може використовуватися ддя керування лампами електроосвітлення . Відомі важелеві вимикачі електроосвітлення . У них швидко зношується механічна частина, підгоряють електричні контакти . Найбільш близьким по своєму технічному змісту являється однокнопковий багатопозиційний вимикач /Див. заявку Великобританії № 1438696, Н01 н 36/00, 1976./, який містить групу герконів, постійний магніт, покришку з фіксатором складної форми, маючий ДІЛЯНКИ З нелінійною траєкторією в формі дуги, постійний магніт встановлено всередині покришки з можливістю , переміщення. Це обладнання складне, бо має більше, ніж десять орігінальних механіч них деталей, три механічні заскочки з пружинами 1 т,і. Завдання пропонуючого обладнання : - одержати простий вимикач з найменшою кількістю деталей , - мати світлову сигналізацію знаходження вимикача в темряві , що технічно вирішується: -використанням гравітаційного вдержання магніта з держаком в нижній частлні обох кінців прорізу , -включенням електричного ланцюга з послідовно з 7 єднаних світлодіода з захисним діодом та резистора паралельно контактам , керуючих електролампами Усе це досягається тим, що в відоме обладнання, яке містить немагнітні корпус та покришку з прорізом, геркон та постійний магніт, введені світлодіод з захисним діодом , резистор та тримач, причому всередині немагнітного корпуса, в верхній його частині, паралельно його поздовжньої вісі, закріплено геркон з можливістю взаємодії з постійним магнітом , в тій же верхній частині закріплені вихідні проводи світлодіода , його захисний діод та резистор, всередині немагнітної покришки, знизу, в усіх чотирьох кутках, виконані напливи з можливістю створення простору для розміщення рухомого постійного магніта між немагнітними корпусом та по-кришкою , в якій зверху виконано отвір для виходу світлової частини світлодіода та проріз для переміщення тримача , закріпленого на постійному магніті з можливістю пересування паралельно поздовжньої вісі покришки Останніх-, Обидва нижніх кінці проріза розташовані симетрично відносно поздовжньої вісі покришки - перший для створення вихіднох'о положення , а - другий для створення робочого положення тримача з магнітом , при цьому до обох вихідних кінців вимикача підключені два паралельні між собою електричнііданцюги, де в першому - включено тільки геркон, де в друг [у - послідовно включені світлодіод з захисним діодом та резистор , пр. ;о~ му захисний діод включено паралельно світлодіоду , але в зворотному напрямку. На фіг.1 зображено вимикач, загальний вид. На фіг.2 - те саме, розріз А-А на фіг.1. На фіг.З - те саме, розріз Б-Б на фіг.1. На фіг.4 - принципова електрична схема підключення електролампи . Вимикач містить немагнітний 1 корпус, всередині якого, в верхній частині, паралельно його поздовжньої вісі, закріплено геркон 2 з можливістю взаємодії з постійним 3 магнітом, в тій же верхній частині закріплені вихідні проводи світлодіода Ч, його захисний 5 діод та резистор 6, всередині немагнітної 7 покришки, знизу, в усіх чотирьох кутках, виконані напливи з можливістю створення простору для розміщення рухомого постій ного 3 магніта між немагнітними корпусом 1 та покришкою 7, в якій зверху виконано отвір для виходу світлової частини світлодіода 4 та проріз для переміщення тримача 8, закріпленого на постійному 3 магніті з можливістю пересування паралельно поздовжньої вісі покришки 7 останніх, обидва нижні кінці проріза розташовані симетрично відносно поздовжньої вісі покришки 7 - перший для створення вихідного положення , а - другий для створення робочого положення тримача 8 з постійним 3 магнітом, при цьому до обох вихідних кінців вимикача підключені два паралельні між собою електричні ланцюги, де в першому - включено тільки геркон 2, де в другому послідовно включені світлодіод 4 з захисним 5 діодом та резистор 6, причому захисний 5 діод включено паралельно світлодіоду 4, але в зворотному напрямку. ВКЛкЖіННЯ ЕЛЕКТРООСВІТЛЕННЯ. Людина відчиняє двері до кімнати, в кімнаті темрява, але біля дверей світить червоний вогник світлодіода 4, поруч з яким бачить тримач 8. Людина підіймає останній вверх до відпору , трохи повертає його низ праворуч та відпускає його вниз. В нижньому положенні тримача 8 враз вмикається електроосвітлення, але гасне світлодіод 4. Що трапилось в схемі? У вихідному положенні магнітне поле постійного 3 магніта не досягає геркона 2, тому він відключений. Після переводу з вихідного положення тримача 8 з постійним 3 магнітом у робоче положення, останні встановлюються над герконом 2, котрий вмикається 1 подає напругу електромережі до електролампи, яка починає світити, а світлодіод 4 закорочусться герконом 2, тому він гасне. ВИКЛЮЧЕННЯ ЕЛЕКТРООСВІТЛЕННЯ. Для цього необхідно в зворотному напрямку перевести тримач 8 у вихідне положення. Людина підіймас тримач 8 вверх до відпору t повертас низ тримача 8 трохи, ліворуч, відпускає останній униз, враз електроосвітлення гасне, але починає світити червоним вогником світлодіод 4. Що трапилось в схемі? Як тільки постійний 3 магніт відійшов від геркона 2, в останньому розімкнувся його контакт, котрий відключив електролампи від електромережі , але тим самим включив електроланцюг резистор 6 - світлодіод 4, тому засвітився червоний вогник останнього . Одержано простий вимикач, маючий невелику кількість деталей, який має світлову сигналізацію розташування вимикача в темряві. Mm В ими клч 6 b Фсг.З V\ с: и S Корпеико О. о. Карпенко 0.& Ри б чц и с ь ки и Ю* б
