Гаситель коливань самонесучого оптичного кабелю

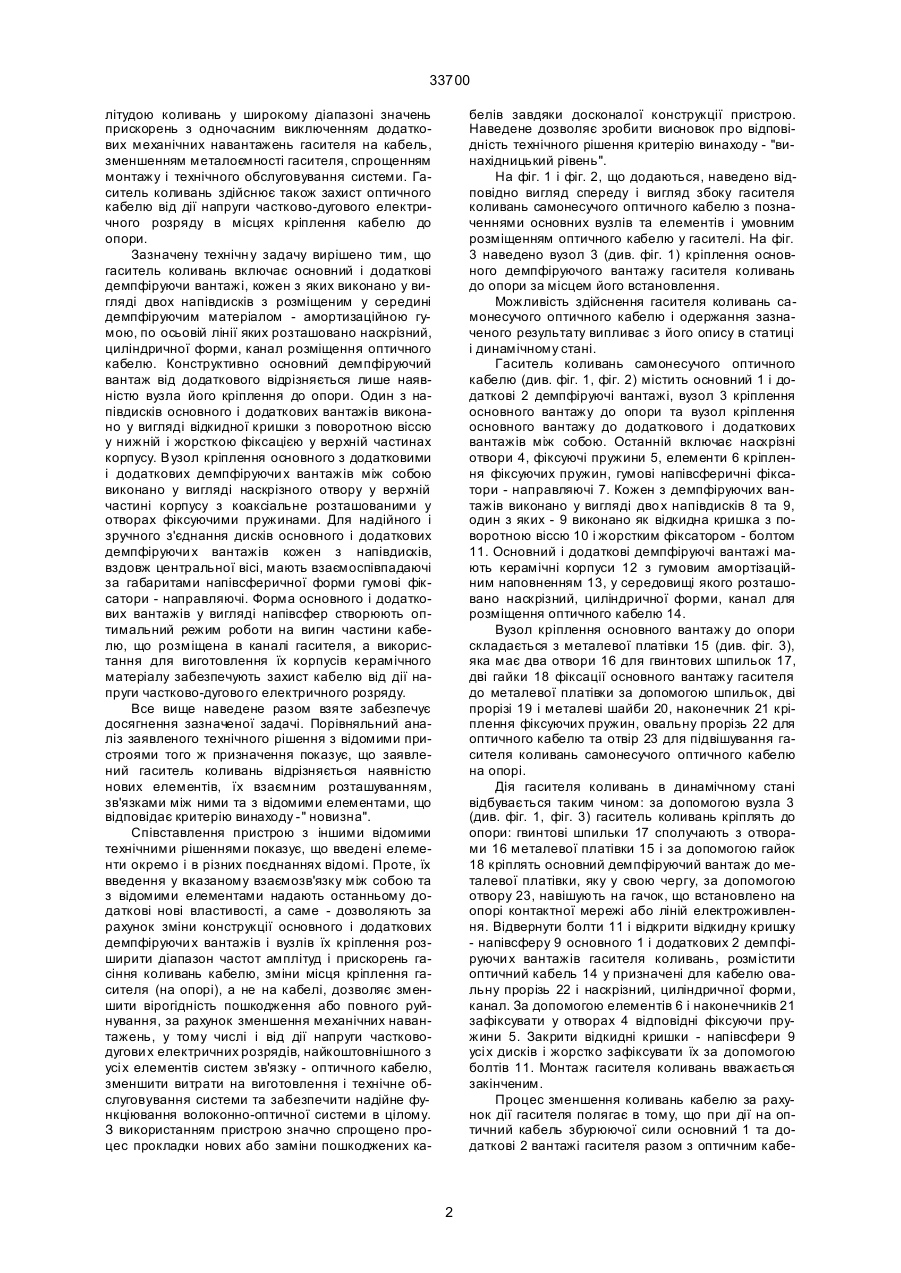

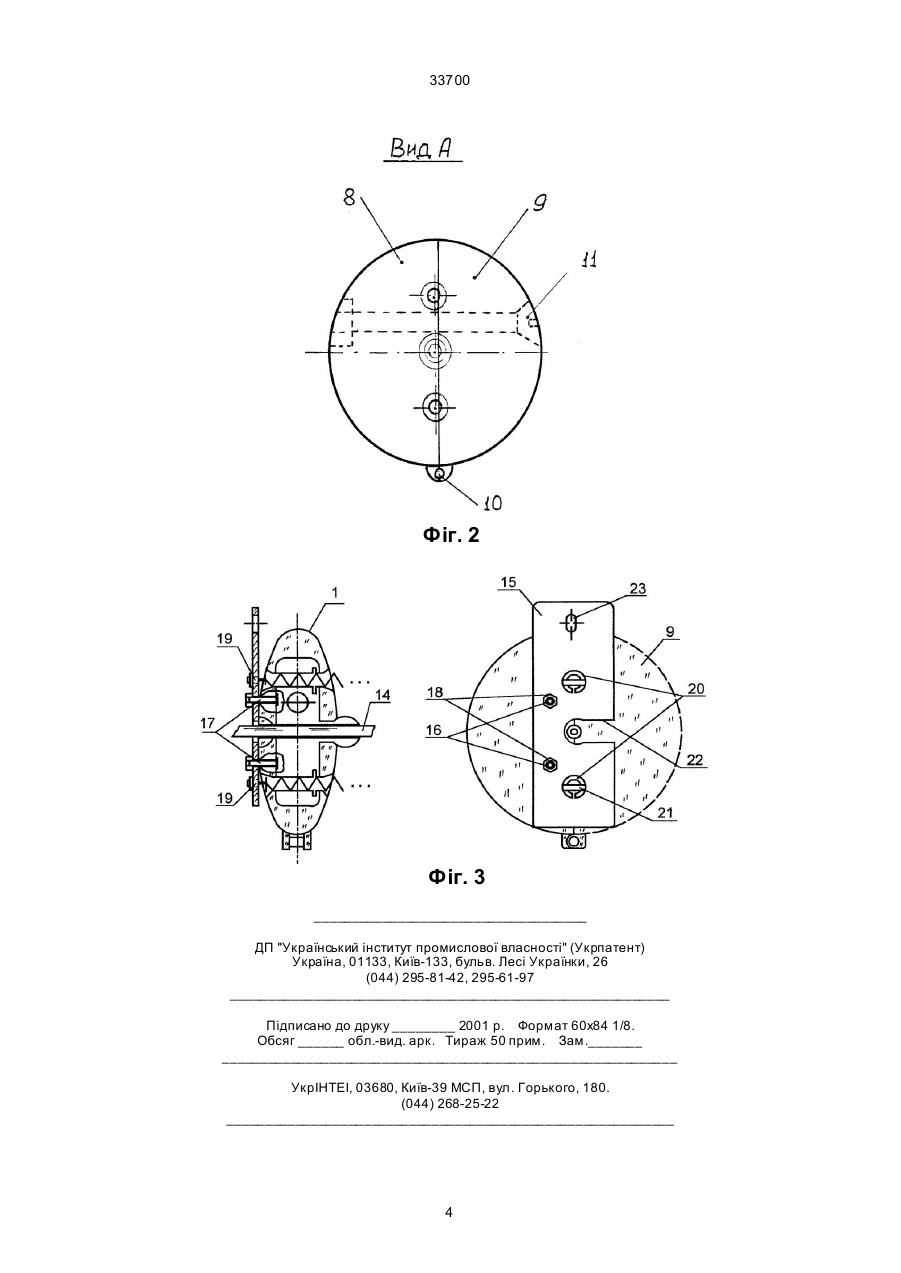

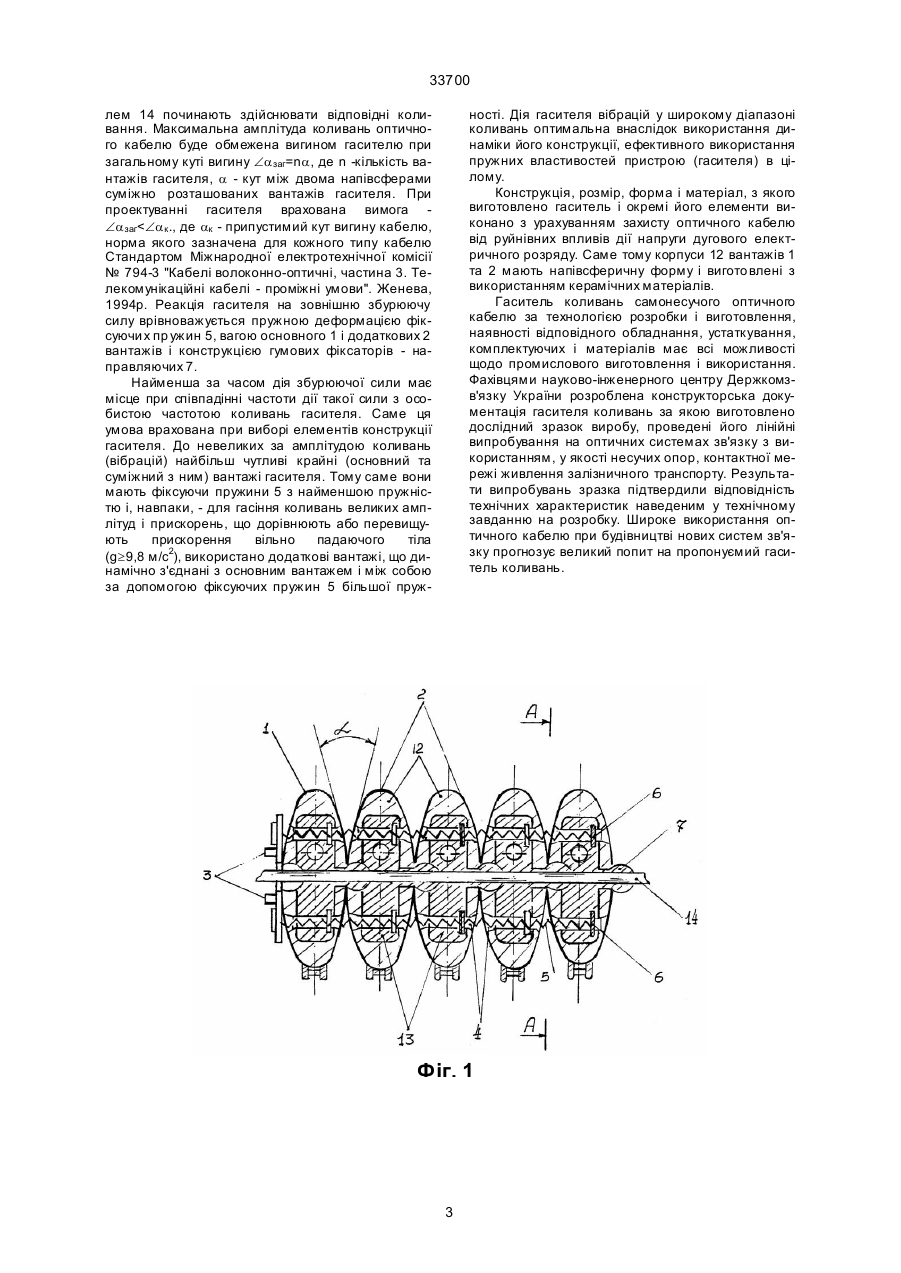

1. Гаситель коливань самонесучого оптичного кабелю, що містить основний і додаткові демпфіруючі вантажі та вузли їх кріплення, який відрізняється тим, що корпус кожного демпфіруючого вантажу виконано у вигляді двох напівдисків з розміщеною у всьому їх об'ємі амортизаційною гумою, має вузол розташування оптичного кабелю, 33700 літудою коливань у широкому діапазоні значень прискорень з одночасним виключенням додаткових механічних навантажень гасителя на кабель, зменшенням металоємності гасителя, спрощенням монтажу і технічного обслуговування системи. Гаситель коливань здійснює також захист оптичного кабелю від дії напруги частково-дугового електричного розряду в місцях кріплення кабелю до опори. Зазначену технічн у задачу вирішено тим, що гаситель коливань включає основний і додаткові демпфіруючи вантажі, кожен з яких виконано у вигляді двох напівдисків з розміщеним у середині демпфіруючим матеріалом - амортизаційною гумою, по осьовій лінії яких розташовано наскрізний, циліндричної форми, канал розміщення оптичного кабелю. Конструктивно основний демпфіруючий вантаж від додаткового відрізняється лише наявністю вузла його кріплення до опори. Один з напівдисків основного і додаткових вантажів виконано у вигляді відкидної кришки з поворотною віссю у нижній і жорсткою фіксацією у верхній частинах корпусу. Вузол кріплення основного з додатковими і додаткових демпфіруючи х вантажів між собою виконано у вигляді наскрізного отвору у верхній частині корпусу з коаксіальне розташованими у отворах фіксуючими пружинами. Для надійного і зручного з'єднання дисків основного і додаткових демпфіруючи х вантажів кожен з напівдисків, вздовж центральної вісі, мають взаємоспівпадаючі за габаритами напівсферичної форми гумові фіксатори - направляючі. Форма основного і додаткових вантажів у вигляді напівсфер створюють оптимальний режим роботи на вигин частини кабелю, що розміщена в каналі гасителя, а використання для виготовлення їх корпусів керамічного матеріалу забезпечують захист кабелю від дії напруги частково-дугово го електричного розряду. Все вище наведене разом взяте забезпечує досягнення зазначеної задачі. Порівняльний аналіз заявленого технічного рішення з відомими пристроями того ж призначення показує, що заявлений гаситель коливань відрізняється наявністю нових елементів, їх взаємним розташуванням, зв'язками між ними та з відомими елементами, що відповідає критерію винаходу -" новизна". Співставлення пристрою з іншими відомими технічними рішеннями показує, що введені елементи окремо і в різних поєднаннях відомі. Проте, їх введення у вказаному взаємозв'язку між собою та з відомими елементами надають останньому додаткові нові властивості, а саме - дозволяють за рахунок зміни конструкції основного і додаткових демпфіруючи х вантажів і вузлів їх кріплення розширити діапазон частот амплітуд і прискорень гасіння коливань кабелю, зміни місця кріплення гасителя (на опорі), а не на кабелі, дозволяє зменшити вірогідність пошкодження або повного руйнування, за рахунок зменшення механічних навантажень, у тому числі і від дії напруги частководугови х електричних розрядів, найкоштовнішного з усі х елементів систем зв'язку - оптичного кабелю, зменшити витрати на виготовлення і технічне обслуговування системи та забезпечити надійне функціювання волоконно-оптичної системи в цілому. З використанням пристрою значно спрощено процес прокладки нових або заміни пошкоджених ка белів завдяки досконалої конструкції пристрою. Наведене дозволяє зробити висновок про відповідність технічного рішення критерію винаходу - "винахідницький рівень". На фіг. 1 і фіг. 2, що додаються, наведено відповідно вигляд спереду і вигляд збоку гасителя коливань самонесучого оптичного кабелю з позначеннями основних вузлів та елементів і умовним розміщенням оптичного кабелю у гасителі. На фіг. 3 наведено вузол 3 (див. фіг. 1) кріплення основного демпфіруючого вантажу гасителя коливань до опори за місцем його встановлення. Можливість здійснення гасителя коливань самонесучого оптичного кабелю і одержання зазначеного результату випливає з його опису в статиці і динамічному стані. Гаситель коливань самонесучого оптичного кабелю (див. фіг. 1, фіг. 2) містить основний 1 і додаткові 2 демпфіруючі вантажі, вузол 3 кріплення основного вантажу до опори та вузол кріплення основного вантажу до додаткового і додаткових вантажів між собою. Останній включає наскрізні отвори 4, фіксуючі пружини 5, елементи 6 кріплення фіксуючих пружин, гумові напівсферичні фіксатори - направляючі 7. Кожен з демпфіруючих вантажів виконано у вигляді дво х напівдисків 8 та 9, один з яких - 9 виконано як відкидна кришка з поворотною віссю 10 і жорстким фіксатором - болтом 11. Основний і додаткові демпфіруючі вантажі мають керамічні корпуси 12 з гумовим амортізаційним наповненням 13, у середовищі якого розташовано наскрізний, циліндричної форми, канал для розміщення оптичного кабелю 14. Вузол кріплення основного вантажу до опори складається з металевої платівки 15 (див. фіг. 3), яка має два отвори 16 для гвинтових шпильок 17, дві гайки 18 фіксації основного вантажу гасителя до металевої платівки за допомогою шпильок, дві прорізі 19 і металеві шайби 20, наконечник 21 кріплення фіксуючих пружин, овальну прорізь 22 для оптичного кабелю та отвір 23 для підвішування гасителя коливань самонесучого оптичного кабелю на опорі. Дія гасителя коливань в динамічному стані відбувається таким чином: за допомогою вузла 3 (див. фіг. 1, фіг. 3) гаситель коливань кріплять до опори: гвинтові шпильки 17 сполучають з отворами 16 металевої платівки 15 і за допомогою гайок 18 кріплять основний демпфіруючий вантаж до металевої платівки, яку у свою чергу, за допомогою отвору 23, навішують на гачок, що встановлено на опорі контактної мережі або ліній електроживлення. Відвернути болти 11 і відкрити відкидну кришку - напівсферу 9 основного 1 і додаткових 2 демпфіруючи х вантажів гасителя коливань, розмістити оптичний кабель 14 у призначені для кабелю овальну прорізь 22 і наскрізний, циліндричної форми, канал. За допомогою елементів 6 і наконечників 21 зафіксувати у отворах 4 відповідні фіксуючи пружини 5. Закрити відкидні кришки - напівсфери 9 усі х дисків і жорстко зафіксувати їх за допомогою болтів 11. Монтаж гасителя коливань вважається закінченим. Процес зменшення коливань кабелю за рахунок дії гасителя полягає в тому, що при дії на оптичний кабель збурюючої сили основний 1 та додаткові 2 вантажі гасителя разом з оптичним кабе 2 33700 лем 14 починають здійснювати відповідні коливання. Максимальна амплітуда коливань оптичного кабелю буде обмежена вигином гасителю при загальному куті вигину Ða заг=na, де n -кількість вантажів гасителя, a - кут між двома напівсферами суміжно розташованих вантажів гасителя. При проектуванні гасителя врахована вимога Ða заг
