Листозгинальна машина

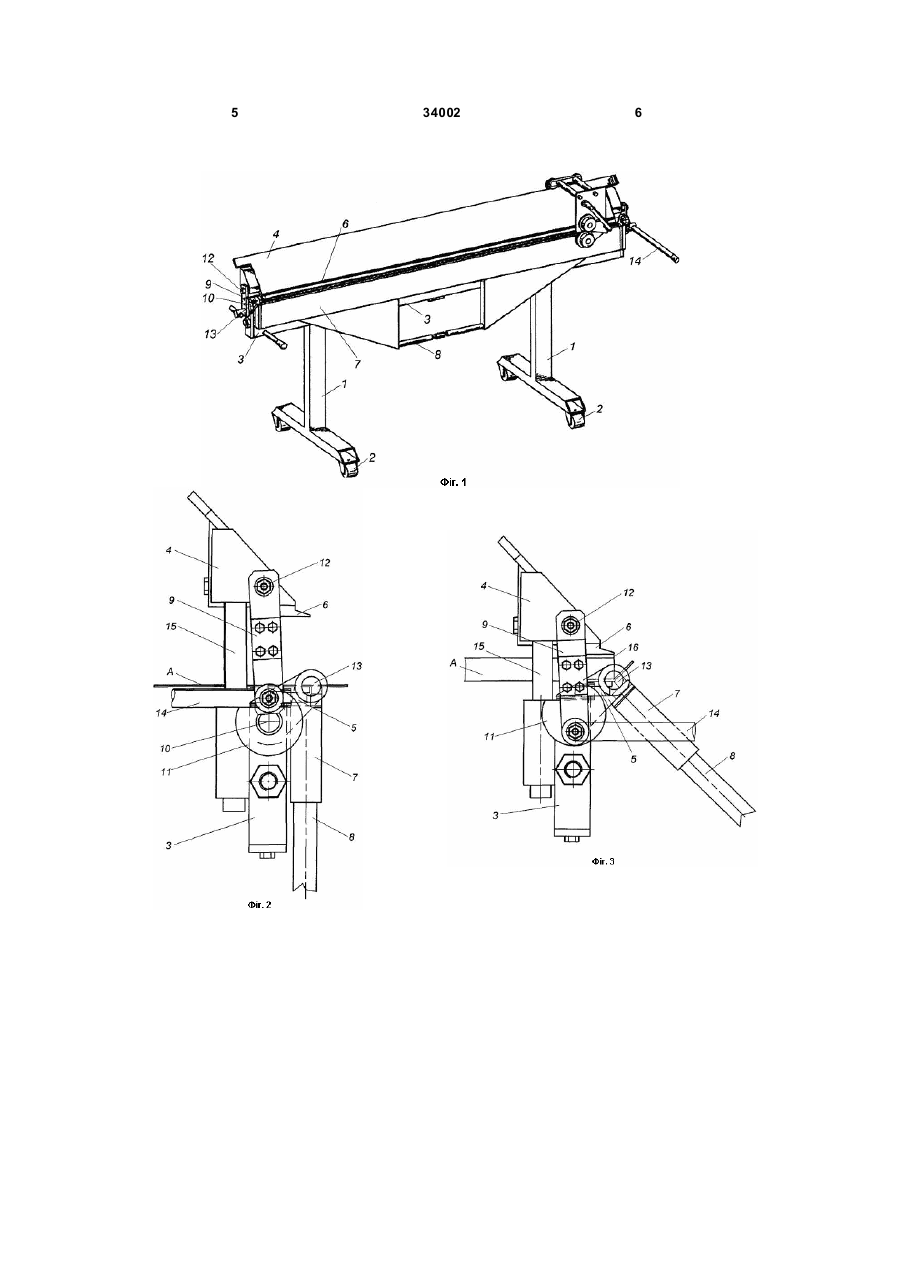

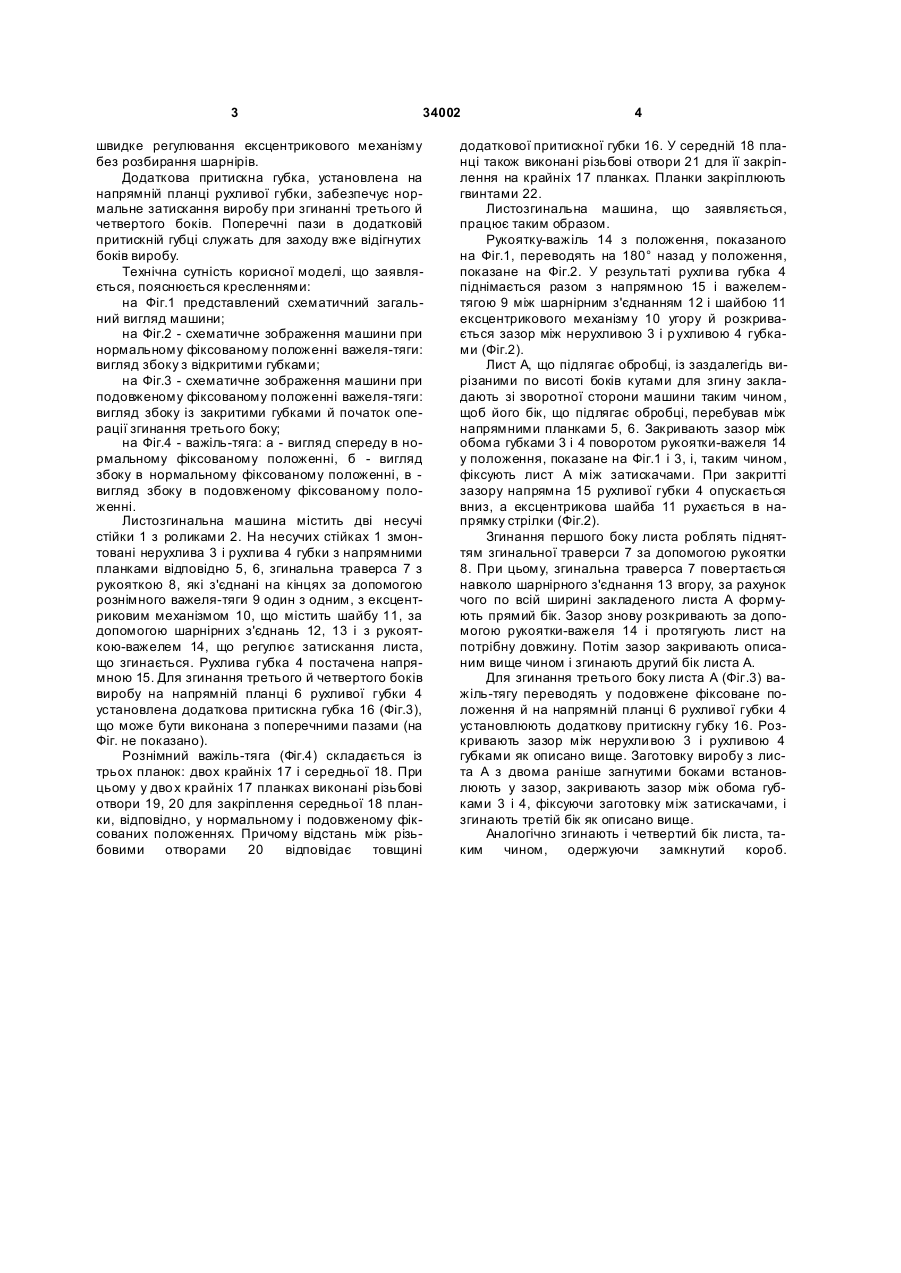

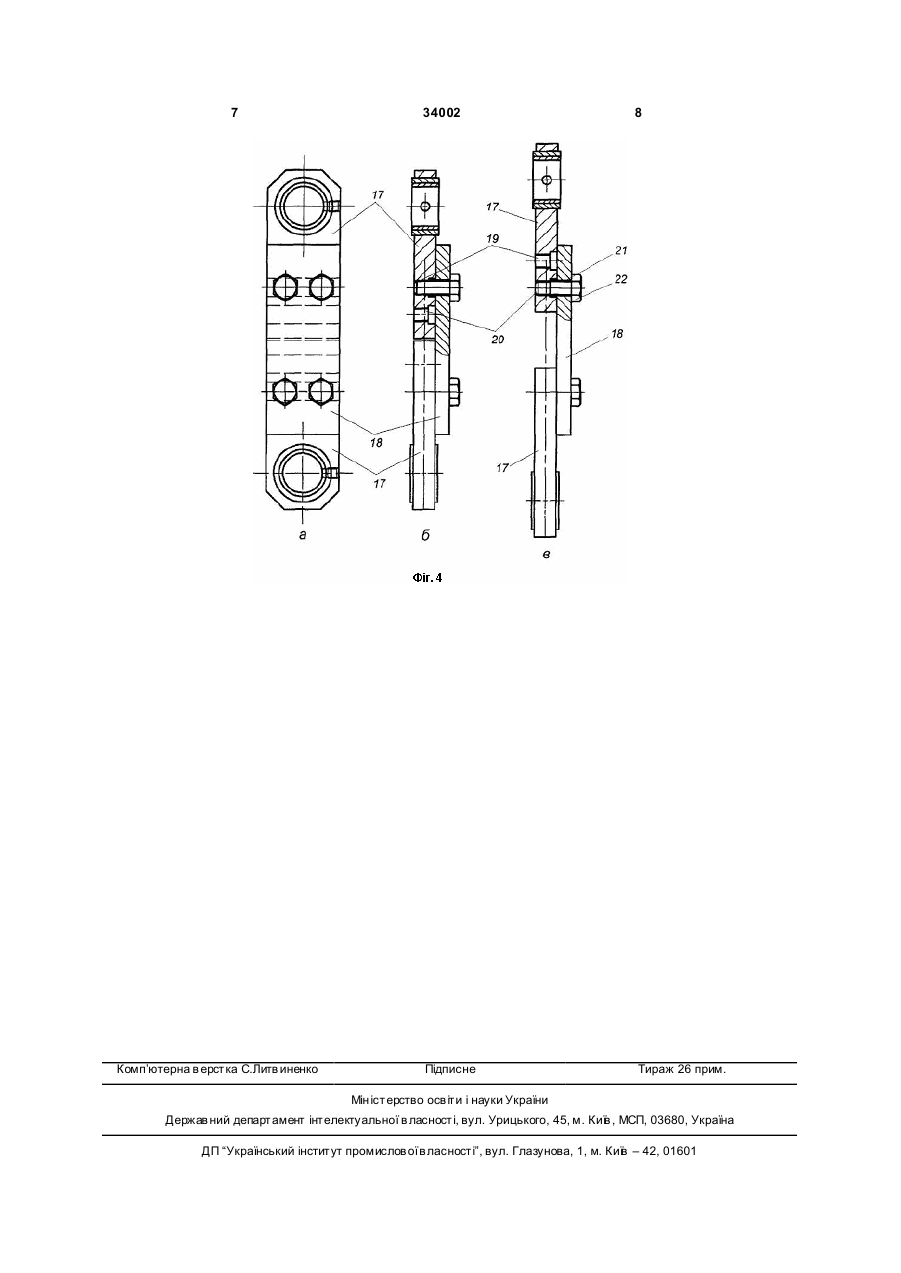

1. Листозгинальна машина, що містить змонтовані на двох несучи х стійках нерухому й рухому губки з напрямними планками, згинальну траверсу з рукояткою, з'єднані на кінцях за допомогою важеля-тяги одна з одною, з ексцентриковим механізмом через шарнірні з'єднання і з рукояткоюважелем, що регулює затискання листа, що згинається, яка відрізняється тим, що важіль-тяга виконаний рознімним і на напрямній планці рухомої губки встановлена додаткова притискна губка. 2. Листозгинальна машина за п.1, яка відрізняється тим, що рознімний важіль-тяга складається 3 34002 швидке регулювання ексцентрикового механізму без розбирання шарнірів. Додаткова притискна губка, установлена на напрямній планці рухливої губки, забезпечує нормальне затискання виробу при згинанні третього й четвертого боків. Поперечні пази в додатковій притискній губці служать для заходу вже відігнутих боків виробу. Технічна сутність корисної моделі, що заявляється, пояснюється кресленнями: на Фіг.1 представлений схематичний загальний вигляд машини; на Фіг.2 - схематичне зображення машини при нормальному фіксованому положенні важеля-тяги: вигляд збоку з відкритими губками; на Фіг.3 - схематичне зображення машини при подовженому фіксованому положенні важеля-тяги: вигляд збоку із закритими губками й початок операції згинання третього боку; на Фіг.4 - важіль-тяга: а - вигляд спереду в нормальному фіксованому положенні, б - вигляд збоку в нормальному фіксованому положенні, в вигляд збоку в подовженому фіксованому положенні. Листозгинальна машина містить дві несучі стійки 1 з роликами 2. На несучих стійках 1 змонтовані нерухлива 3 і рухли ва 4 губки з напрямними планками відповідно 5, 6, згинальна траверса 7 з рукояткою 8, які з'єднані на кінцях за допомогою рознімного важеля-тяги 9 один з одним, з ексцентриковим механізмом 10, що містить шайбу 11, за допомогою шарнірних з'єднань 12, 13 і з рукояткою-важелем 14, що регулює затискання листа, що згинається. Рухлива губка 4 постачена напрямною 15. Для згинання третього й четвертого боків виробу на напрямній планці 6 рухливої губки 4 установлена додаткова притискна губка 16 (Фіг.3), що може бути виконана з поперечними пазами (на Фіг. не показано). Рознімний важіль-тяга (Фіг.4) складається із трьох планок: двох крайніх 17 і середньої 18. При цьому у дво х крайніх 17 планках виконані різьбові отвори 19, 20 для закріплення середньої 18 планки, відповідно, у нормальному і подовженому фіксованих положеннях. Причому відстань між різьбовими отворами 20 відповідає товщині 4 додаткової притискної губки 16. У середній 18 планці також виконані різьбові отвори 21 для її закріплення на крайніх 17 планках. Планки закріплюють гвинтами 22. Листозгинальна машина, що заявляється, працює таким образом. Рукоятку-важіль 14 з положення, показаного на Фіг.1, переводять на 180° назад у положення, показане на Фіг.2. У результаті рухли ва губка 4 піднімається разом з напрямною 15 і важелемтягою 9 між шарнірним з'єднанням 12 і шайбою 11 ексцентрикового механізму 10 угору й розкривається зазор між нерухливою 3 і р ухливою 4 губками (Фіг.2). Лист А, що підлягає обробці, із заздалегідь вирізаними по висоті боків кутами для згину закладають зі зворотної сторони машини таким чином, щоб його бік, що підлягає обробці, перебував між напрямними планками 5, 6. Закривають зазор між обома губками 3 і 4 поворотом рукоятки-важеля 14 у положення, показане на Фіг.1 і 3, і, таким чином, фіксують лист А між затискачами. При закритті зазору напрямна 15 рухливої губки 4 опускається вниз, а ексцентрикова шайба 11 рухається в напрямку стрілки (Фіг.2). Згинання першого боку листа роблять підняттям згинальної траверси 7 за допомогою рукоятки 8. При цьому, згинальна траверса 7 повертається навколо шарнірного з'єднання 13 вгору, за рахунок чого по всій ширині закладеного листа А формують прямий бік. Зазор знову розкривають за допомогою рукоятки-важеля 14 і протягують лист на потрібну довжину. Потім зазор закривають описаним вище чином і згинають другий бік листа А. Для згинання третього боку листа А (Фіг.3) важіль-тягу переводять у подовжене фіксоване положення й на напрямній планці 6 рухливої губки 4 установлюють додаткову притискну губку 16. Розкривають зазор між нерухли вою 3 і рухливою 4 губками як описано вище. Заготовку виробу з листа А з двома раніше загнутими боками встановлюють у зазор, закривають зазор між обома губками 3 і 4, фіксуючи заготовку між затискачами, і згинають третій бік як описано вище. Аналогічно згинають і четвертий бік листа, таким чином, одержуючи замкнутий короб. 5 34002 6 7 Комп’ютерна в ерстка C.Литв иненко 34002 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
