Листозгинальна машина

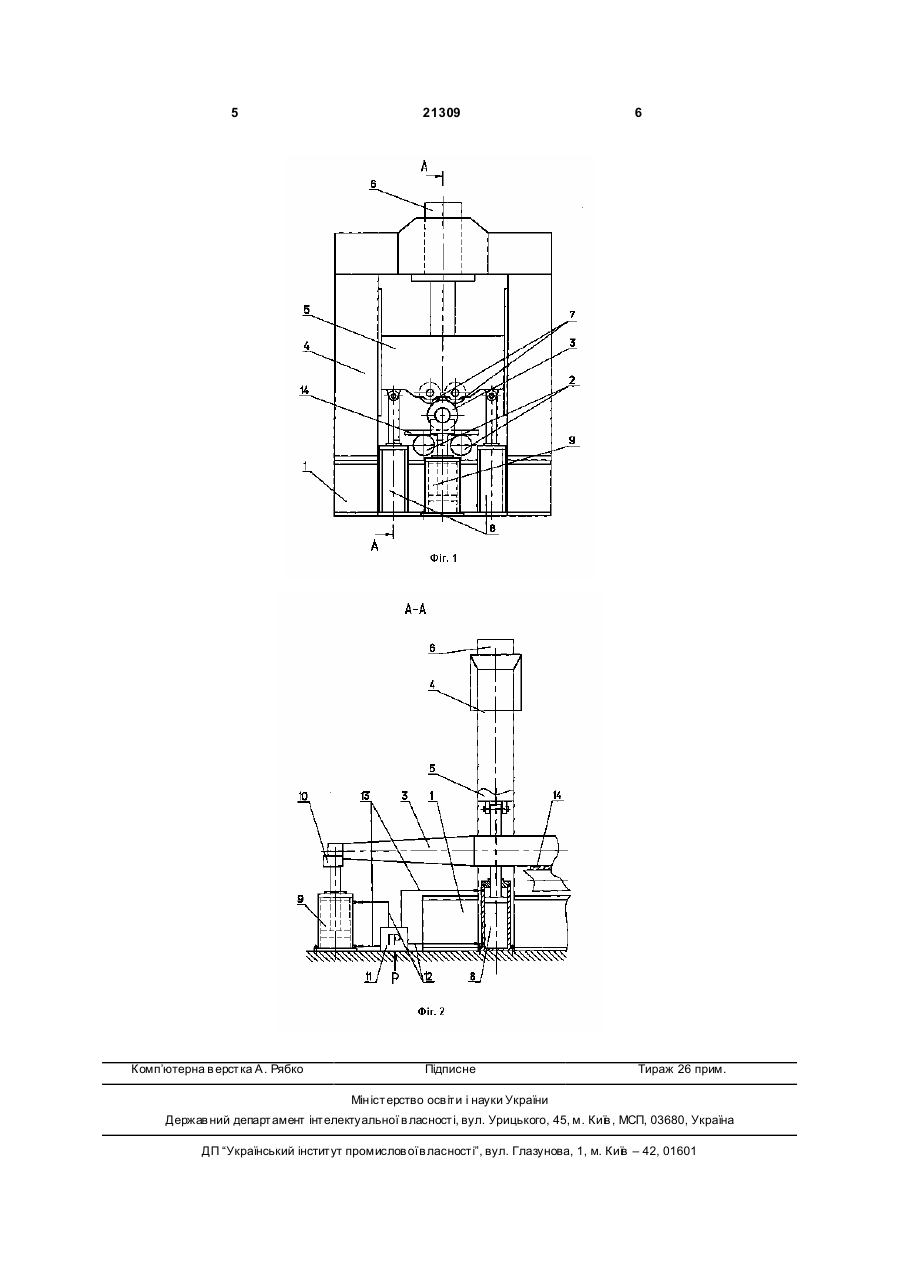

Листозгинальна машина, що містить станину і встановлені на ній опорні вали і натискний вал, із 3 21309 натискними і повертальними гідроциліндрами, та пристрій для створення зусилля протизгинання натискного вала, що містить поршневі гідроциліндри, повертальні гідроциліндри виконані також поршневими і їх поршневі порожнини через гідророзподільник зв'язані з штоковими порожнинами гідроциліндрів протизгинання, а штокові порожнини повертальних гідроциліндрів через гідророзподільник зв'язані з поршневими порожнинами гідроциліндрів протизгинання. Між відмітними ознаками і технічним результатом є причинно-наслідковий зв'язок. Тільки завдяки тому, що повертальні гідроциліндри виконані поршневими, і їх поршневі порожнини через гідророзподільник зв'язані зі штоковими порожнинами гідроциліндрів протизгинання, а штокові порожнини повертальних гідроциліндрів через гідророзподільник зв'язані з поршневими порожнинами гідроциліндрів протизгинання, створена можливість підвищити величину зусилля гнуття щоб нейтралізувати вплив зусилля протизгинання. Такий технічний результат не можна одержати, якщо з наведеної сукупності ознак виключити будь-яку. Заявлене рішення не відомо із рівня техніки, що дає змогу зробити висновок, що воно є новим. Заявлене рішення має винахідницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки. Рішення є промислово-придатним, тому що в AT HKM3 розроблено проект листозгинальної машини ЛГМ17У-12200 та проведені технічні розрахунки, які показали доцільність такої конструкції. Суть корисної моделі пояснюється кресленнями, де: - на Фіг.1 показано загальний вигляд листозгинальної машини (вид з боку); - на Фіг.2 показано переріз А-А; Листозгинальна машина (див. Фіг.1 і 2) включає станину 1, на якій встановлені з можливістю обертання опорні вали 2 та натискний вал 3. Тут же на станині 1 закріплені пристрої для створення зусилля гнуття, що включають рами 4, оснащені натискними повзунами 5, та натискними гідроциліндрами 6, плунжери яких взаємодіють з повзунами 5. Повзуни 5 на натискний вал 3 опираються своїми котками 7. Повзуни 5 також оснащені поршневими повертальними гідроциліндрами 8, призна 4 ченими для повертання повзунів в початкове положення та нейтралізації дії зусилля протизгинання на натискне зусилля. Сам же натискний вал 3 на станині 1 установлений з допомогою пристрою для створення зусилля протизгинання натискного вала 3, що містить поршневий гідроциліндр 9, шток якого має на кінці підшипник 10 для цапфи натискного вала 3. Поршневі порожнини повертальних гідроциліндрів 8 (див. Фіг.2) через гідророзподільник 11 зв'язані гідролініями 12 зі штоковими порожнинами гідроциліндрів 9 протизгинання, а штокові порожнини повертальних гідроциліндрів 8 через гідророзподільник 11 зв'язані гідролініями 13 з поршневими порожнинами гідроциліндрів 9 протизгинання. Запропонована листозгинальна машина діє так. Перед початком гнуття повзуни 5 знаходяться у вер хньому положенні. Лист-заготівка 14 установлюється на опорні вали 2. Робоча рідина через гідророзподільник 11 подається в штокові порожнини повертальних гідроциліндрів 8 і поршневі порожнини гідроциліндрів 9. При цьому, натискний вал 3 опирається на штоки гідроциліндрів 9, а повзуни 5 опускаються до контакту з натискним валом 3. Далі подають робочу рідину в натискні гідроциліндри 6, які через повзуни 5 тиснуть на вал 3 своїми котками 7. Вал 3 тисне на лист-заготівку 14, яка під цим тиском деформується до перетворення в заготівку труби. Щоб виключити згинання валу 3 збільшують тиск в поршневій порожнині гідроциліндрів 9, що приводить до збільшення тиску в штокових порожнинах гідроциліндрів 8, а це повністю компенсує втрати робочого натискного зусилля, спричинені зусиллям протизгинання. Після закінчення формування заготівки труби, робоча рідина подається в поршневу порожнину гідроциліндрів 8 та зливається з гідроциліндрів 6 і натискний пристрій виводиться з контакту з валом З, який залишається обпертим на штоки гідроциліндрів 9. Поскільки заявлена конструкція листозгинальної машини дає можливість реалізувати повністю зусилля згинання, яке створюють натискні гідроциліндри, то це дає технічні можливості розширити технологічні характеристики листозгинальної машини. 5 Комп’ютерна в ерстка А. Рябко 21309 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
