Змішувач

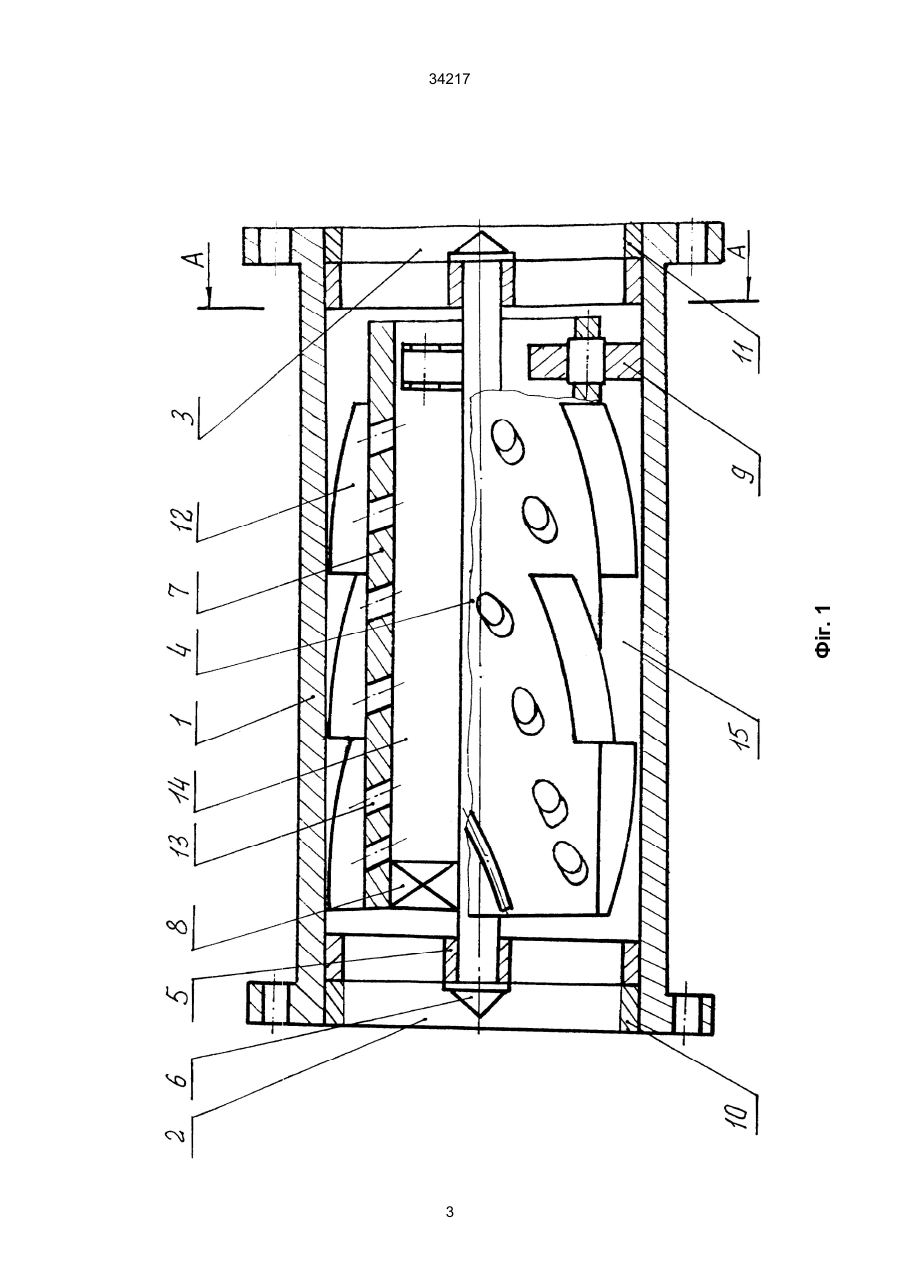

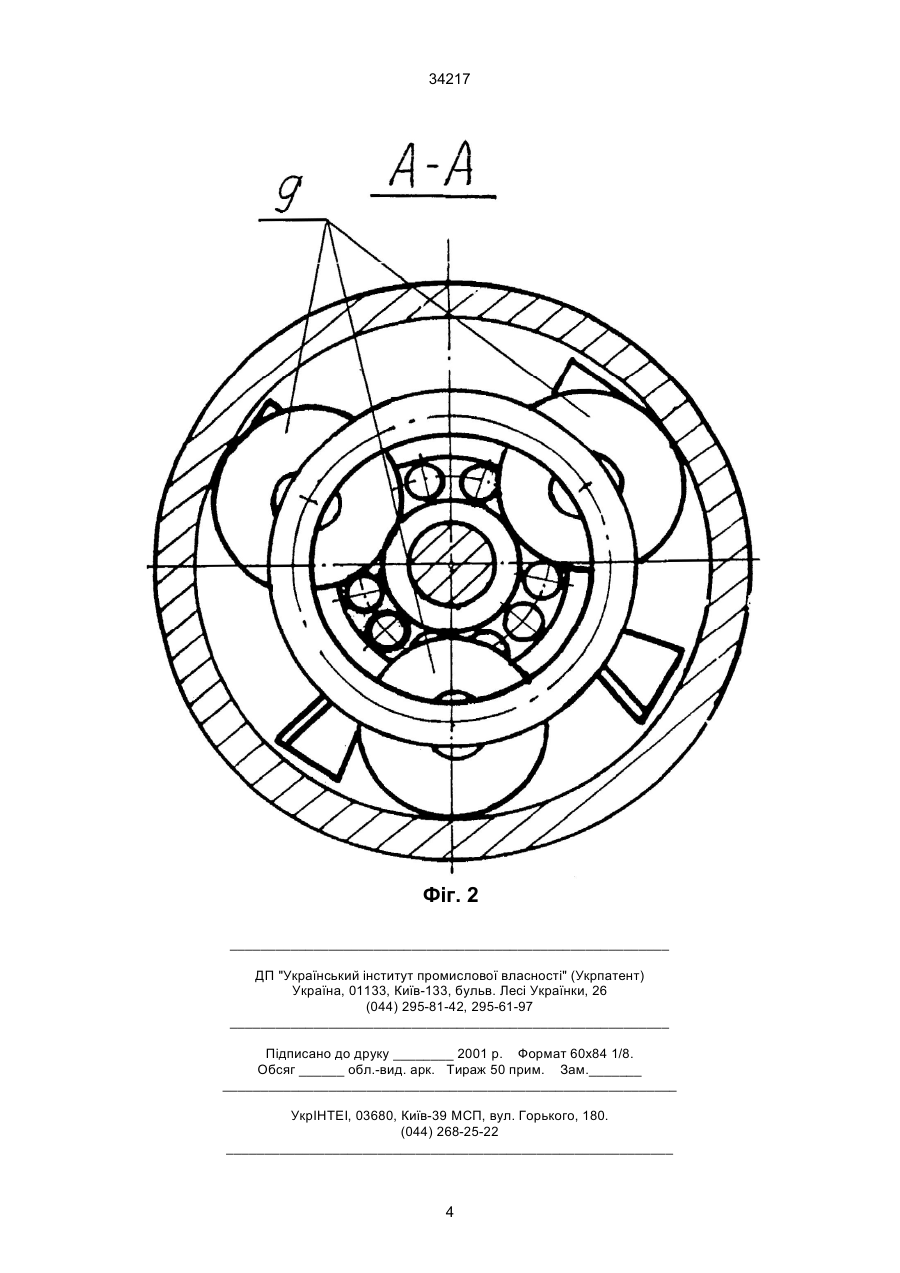

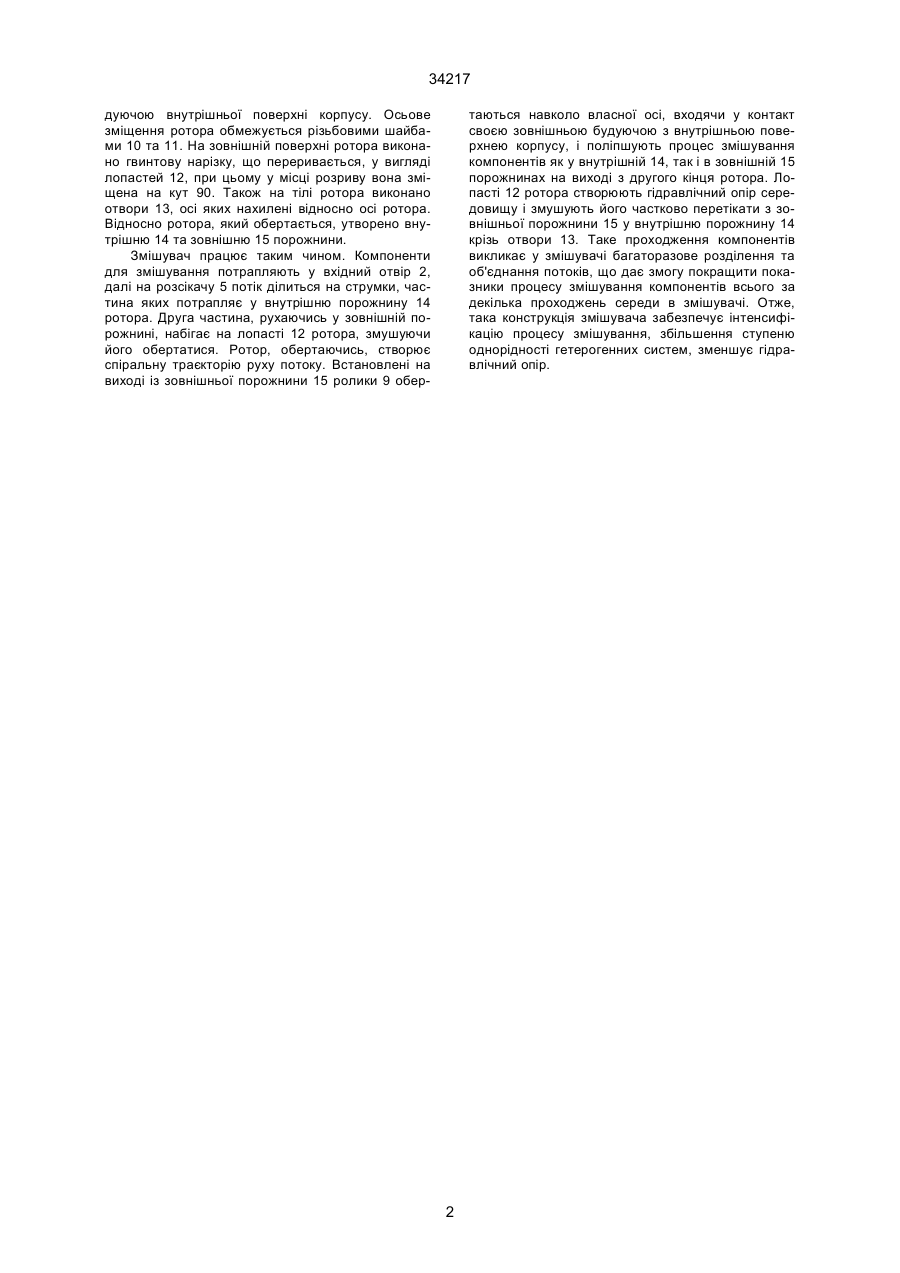

Змішувач, що містить корпус, вхідний та вихідний отвори, порожнистий ротор, що обертається, з перфорацією та з гвинтовою нарізкою у вигляді лопастей, та змішуючо-дроселюючі елементи в вихідному отворі ротора, який відрізняється тим, що змішуючо-дроселюючі елементи виконані у вигляді роликів циліндричної форми, встановлених на нерухомих осях в отворах ротора, ролики встановлені таким чином, що торкаються зовнішньою будуючою внутрішньої поверхні корпусу. (19) (21) 99063329 (22) 15.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Коваленко Ігор Валентинович, Козир Алла Петрівна (73) Національний технічний університет України "Київський політехнічний інститут" 34217 дуючою внутрішньої поверхні корпусу. Осьове зміщення ротора обмежується різьбовими шайбами 10 та 11. На зовнішній поверхні ротора виконано гвинтову нарізку, що переривається, у вигляді лопастей 12, при цьому у місці розриву вона зміщена на кут 90. Також на тілі ротора виконано отвори 13, осі яких нахилені відносно осі ротора. Відносно ротора, який обертається, утворено внутрішню 14 та зовнішню 15 порожнини. Змішувач працює таким чином. Компоненти для змішування потрапляють у вхідний отвір 2, далі на розсікачу 5 потік ділиться на струмки, частина яких потрапляє у внутрішню порожнину 14 ротора. Друга частина, рухаючись у зовнішній порожнині, набігає на лопасті 12 ротора, змушуючи його обертатися. Ротор, обертаючись, створює спіральну траєкторію руху потоку. Встановлені на виході із зовнішньої порожнини 15 ролики 9 обер таються навколо власної осі, входячи у контакт своєю зовнішньою будуючою з внутрішньою поверхнею корпусу, і поліпшують процес змішування компонентів як у внутрішній 14, так і в зовнішній 15 порожнинах на виході з другого кінця ротора. Лопасті 12 ротора створюють гідравлічний опір середовищу і змушують його частково перетікати з зовнішньої порожнини 15 у внутрішню порожнину 14 крізь отвори 13. Таке проходження компонентів викликає у змішувачі багаторазове розділення та об'єднання потоків, що дає змогу покращити показники процесу змішування компонентів всього за декілька проходжень середи в змішувачі. Отже, така конструкція змішувача забезпечує інтенсифікацію процесу змішування, збільшення ступеню однорідності гетерогенних систем, зменшує гідравлічний опір. 2 Фіг. 1 34217 3 34217 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
