Плата комплекту реле з`єднувальних ліній кінцевої автоматичної телефонної станції

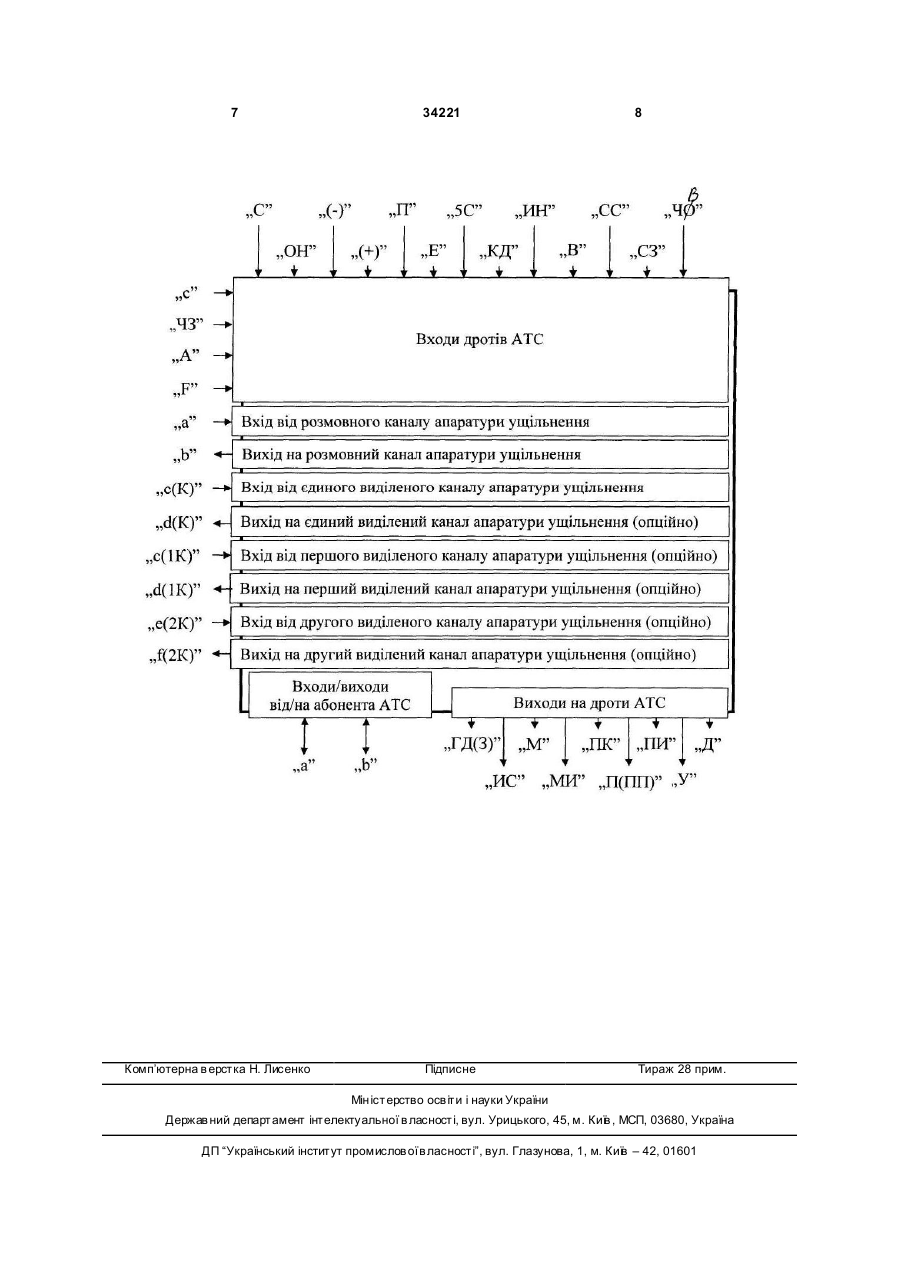

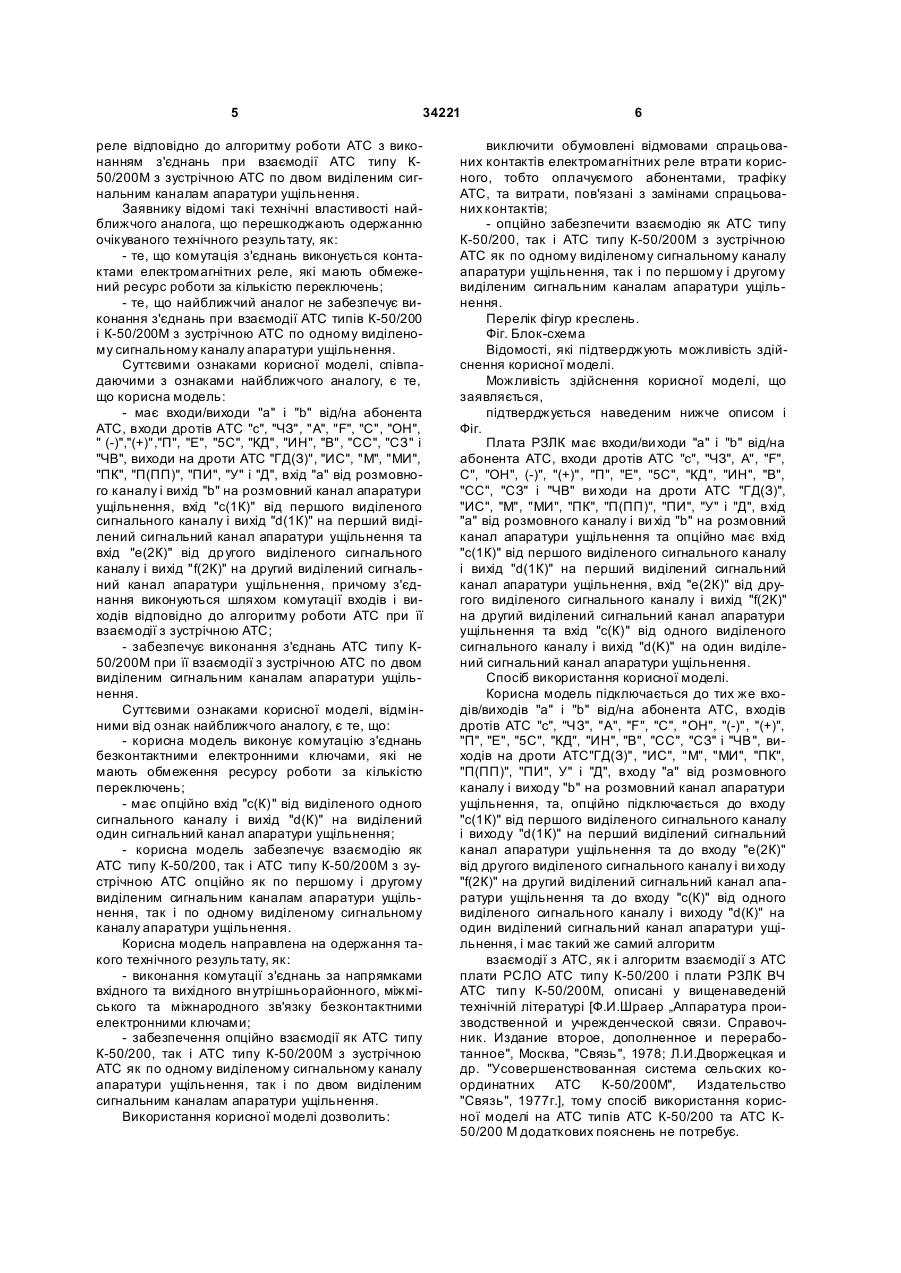

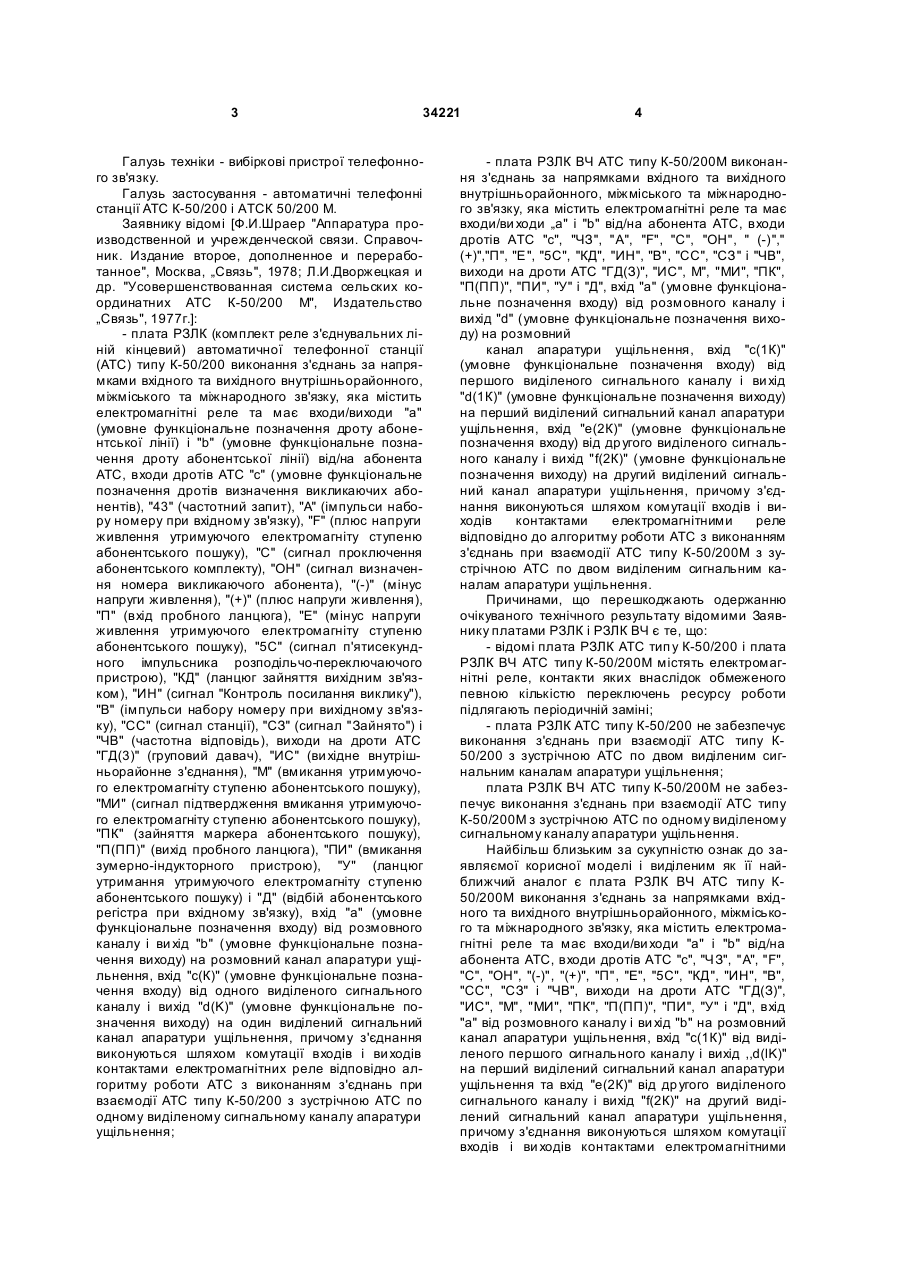

Плата комплекту реле з'єдн увальних ліній кінцевої автоматичної телефонної станції, яка передбачає виконання з'єднань за напрямками вхідного та вихідного внутрішньорайонного, міжміського та міжнародного зв'язку автоматичної телефонної станції типів К-50/200 і К-50/200 М, яка має входи/виходи "а" (умовне функціональне позначення дроту абонентської лінії) і "b" (умовне функціональне позначення дроту абонентської лінії) від/на абонента АТС, входи дротів АТС "с" (умовне функціональне позначення дротів визначення викликаючих абонентів), "Ч3" (частотний запит), "А" (імпульси набору номера при вхідному зв'язку), "F" (плюс напруги живлення утримуючого електромагніта ступеня абонентського пошуку), "С" (сигнал проключення абонентського комплекту), "ОН" (сигнал визначення номера викликаючого абонента), "(-)" (мінус напруги живлення), "(+)" (плюс напруги живлення), "П" (вхід пробного ланцюга), "Е" (мінус напруги живлення утримуючого електромагніта ступеня абонентського пошуку), "5С" (сигнал п'ятисекундного імпульсника розподільчо-перемикаючого пристрою), "КД" (ланцюг зайняття вихідним зв'язком), "ИН" (сигнал "Контроль посилання виклику"), "В" (імпульси набору номера при вихідному зв'язку), "СС" (сигнал станції), "СЗ" (сигнал "Зайнято") і "ЧВ" (частотна відповідь), виходи на дроти АТС "ГД(3)" (груповий давач), "ИС" (вихідне внутрішньорайонне з'єднання), "М" (вмикання утримуючого електромагніта ступеня абонентського пошуку), "МИ" (сигнал підтвердження вмикання утримуючого електромагніта ступеня абонентського пошуку), "ПК" (зайняття маркера 2 (19) 1 3 34221 Галузь техніки - вибіркові пристрої телефонного зв'язку. Галузь застосування - автоматичні телефонні станції АТС К-50/200 і АТСК 50/200 М. Заявнику відомі [Ф.И.Шраер "Аппаратура производственной и учрежденческой связи. Справочник. Издание второе, дополненное и переработанное", Москва, „Связь", 1978; Л.И.Дворжецкая и др. "Усовершенствованная система сельских координатних АТС К-50/200 М", Издательство „Связь", 1977г.]: - плата РЗЛК (комплект реле з'єднувальних ліній кінцевий) автоматичної телефонної станції (АТС) типу К-50/200 виконання з'єднань за напрямками вхідного та вихідного внутрішньорайонного, міжміського та міжнародного зв'язку, яка містить електромагнітні реле та має входи/виходи "а" (умовне функціональне позначення дроту абонентської лінії) і "b" (умовне функціональне позначення дроту абонентської лінії) від/на абонента АТС, входи дротів АТС "с" (умовне функціональне позначення дротів визначення викликаючих абонентів), "43" (частотний запит), "А" (імпульси набору номеру при вхідному зв'язку), "F" (плюс напруги живлення утримуючого електромагніту ступеню абонентського пошуку), "С" (сигнал проключення абонентського комплекту), "ОН" (сигнал визначення номера викликаючого абонента), "(-)" (мінус напруги живлення), "(+)" (плюс напруги живлення), "П" (вхід пробного ланцюга), "Е" (мінус напруги живлення утримуючого електромагніту ступеню абонентського пошуку), "5C" (сигнал п'ятисекундного імпульсника розподільчо-переключаючого пристрою), "КД" (ланцюг зайняття вихідним зв'язком), "ИН" (сигнал "Контроль посилання виклику"), "В" (імпульси набору номеру при вихідному зв'язку), "СС" (сигнал станції), "СЗ" (сигнал "Зайнято") і "ЧВ" (частотна відповідь), виходи на дроти АТС "ГД(3)" (груповий давач), "ИС" (ви хідне внутрішньорайонне з'єднання), "М" (вмикання утримуючого електромагніту ступеню абонентського пошуку), "МИ" (сигнал підтвердження вмикання утримуючого електромагніту ступеню абонентського пошуку), "ПК" (зайняття маркера абонентського пошуку), "П(ПП)" (вихід пробного ланцюга), "ПИ" (вмикання зумерно-індукторного пристрою), "У" (ланцюг утримання утримуючого електромагніту ступеню абонентського пошуку) і "Д" (відбій абонентського регістра при вхідному зв'язку), вхід "а" (умовне функціональне позначення входу) від розмовного каналу і ви хід "b" (умовне функціональне позначення виходу) на розмовний канал апаратури ущільнення, вхід "с(К)" (умовне функціональне позначення входу) від одного виділеного сигнального каналу і вихід "d(K)" (умовне функціональне позначення виходу) на один виділений сигнальний канал апаратури ущільнення, причому з'єднання виконуються шляхом комутації входів і ви ходів контактами електромагнітних реле відповідно алгоритму роботи АТС з виконанням з'єднань при взаємодії АТС типу К-50/200 з зустрічною АТС по одному виділеному сигнальному каналу апаратури ущільнення; 4 - плата РЗЛК ВЧ АТС типу К-50/200М виконання з'єднань за напрямками вхідного та вихідного внутрішньорайонного, міжміського та міжнародного зв'язку, яка містить електромагнітні реле та має входи/ви ходи „а" і "b" від/на абонента АТС, входи дротів АТС "с", "ЧЗ", "A", "F", "С", "ОН", " (-)"," (+)","П", "Е", "5С", "КД", "ИН", "В", "СС", "СЗ" і "ЧВ", виходи на дроти АТС "ГД(З)", "ИС", М", "МИ", "ПК", "П(ПП)", "ПИ", "У" і "Д", вхід "а" (умовне функціональне позначення входу) від розмовного каналу і вихід "d" (умовне функціональне позначення виходу) на розмовний канал апаратури ущільнення, вхід "с(1К)" (умовне функціональне позначення входу) від першого виділеного сигнального каналу і ви хід "d(1К)" (умовне функціональне позначення виходу) на перший виділений сигнальний канал апаратури ущільнення, вхід "е(2К)" (умовне функціональне позначення входу) від др угого виділеного сигнального каналу і вихід "f(2К)" (умовне функціональне позначення виходу) на другий виділений сигнальний канал апаратури ущільнення, причому з'єднання виконуються шляхом комутації входів і виходів контактами електромагнітними реле відповідно до алгоритму роботи АТС з виконанням з'єднань при взаємодії АТС типу К-50/200М з зустрічною АТС по двом виділеним сигнальним каналам апаратури ущільнення. Причинами, що перешкоджають одержанню очікуваного технічного результату відомими Заявнику платами РЗЛК і РЗЛК ВЧ є те, що: - відомі плата РЗЛК АТС тип у К-50/200 і плата РЗЛК ВЧ АТС типу К-50/200М містять електромагнітні реле, контакти яких внаслідок обмеженого певною кількістю переключень ресурсу роботи підлягають періодичній заміні; - плата РЗЛК АТС типу К-50/200 не забезпечує виконання з'єднань при взаємодії АТС типу К50/200 з зустрічною АТС по двом виділеним сигнальним каналам апаратури ущільнення; плата РЗЛК ВЧ АТС типу К-50/200М не забезпечує виконання з'єднань при взаємодії АТС типу К-50/200М з зустрічною АТС по одному виділеному сигнальному каналу апаратури ущільнення. Найбільш близьким за сукупністю ознак до заявляємої корисної моделі і виділеним як її найближчий аналог є плата РЗЛК ВЧ АТС типу К50/200М виконання з'єднань за напрямками вхідного та вихідного внутрішньорайонного, міжміського та міжнародного зв'язку, яка містить електромагнітні реле та має входи/ви ходи "а" і "b" від/на абонента АТС, входи дротів АТС "с", "ЧЗ", "A", "F", "С", "ОН", "(-)", "(+)", "П", "Е", "5С", "КД", "ИН", "В", "СС", "СЗ" і "ЧВ", виходи на дроти АТС "ГД(З)", "ИС", "М", "МИ", "ПК", "П(ПП)", "ПИ", "У" і "Д", вхід "а" від розмовного каналу і ви хід "b" на розмовний канал апаратури ущільнення, вхід "с(1К)" від виділеного першого сигнального каналу і вихід ,,d(lK)" на перший виділений сигнальний канал апаратури ущільнення та вхід "е(2К)" від др угого виділеного сигнального каналу і вихід "f(2К)" на другий виділений сигнальний канал апаратури ущільнення, причому з'єднання виконуються шляхом комутації входів і ви ходів контактами електромагнітними 5 34221 реле відповідно до алгоритму роботи АТС з виконанням з'єднань при взаємодії АТС типу К50/200М з зустрічною АТС по двом виділеним сигнальним каналам апаратури ущільнення. Заявнику відомі такі технічні властивості найближчого аналога, що перешкоджають одержанню очікуваного технічного результату, як: - те, що комутація з'єднань виконується контактами електромагнітних реле, які мають обмежений ресурс роботи за кількістю переключень; - те, що найближчий аналог не забезпечує виконання з'єднань при взаємодії АТС типів К-50/200 і К-50/200М з зустрічною АТС по одному виділеному сигнальному каналу апаратури ущільнення. Суттєвими ознаками корисної моделі, співпадаючими з ознаками найближчого аналогу, є те, що корисна модель: - має входи/виходи "а" і "b" від/на абонента АТС, входи дротів АТС "с", "ЧЗ", "A", "F", "С", "ОН", " (-)","(+)","П", "Е", "5С", "КД", "ИН", "В", "СС", "СЗ" і "ЧВ", виходи на дроти АТС "ГД(З)", "ИС", "М", "МИ", "ПК", "П(ПП)", "ПИ", "У" і "Д", вхід "а" від розмовного каналу і вихід "b" на розмовний канал апаратури ущільнення, вхід "с(1К)" від першого виділеного сигнального каналу і вихід "d(1К)" на перший виділений сигнальний канал апаратури ущільнення та вхід "е(2К)" від др угого виділеного сигнального каналу і вихід "f(2К)" на другий виділений сигнальний канал апаратури ущільнення, причому з'єднання виконуються шляхом комутації входів і виходів відповідно до алгоритму роботи АТС при її взаємодії з зустрічною АТС; - забезпечує виконання з'єднань АТС типу К50/200М при її взаємодії з зустрічною АТС по двом виділеним сигнальним каналам апаратури ущільнення. Суттєвими ознаками корисної моделі, відмінними від ознак найближчого аналогу, є те, що: - корисна модель виконує комутацію з'єднань безконтактними електронними ключами, які не мають обмеження ресурсу роботи за кількістю переключень; - має опційно вхід "с(К)" від виділеного одного сигнального каналу і вихід "d(К)" на виділений один сигнальний канал апаратури ущільнення; - корисна модель забезпечує взаємодію як АТС типу К-50/200, так і АТС типу К-50/200М з зустрічною АТС опційно як по першому і другому виділеним сигнальним каналам апаратури ущільнення, так і по одному виділеному сигнальному каналу апаратури ущільнення. Корисна модель направлена на одержання такого технічного результату, як: - виконання комутації з'єднань за напрямками вхідного та вихідного вн утрішньорайонного, міжміського та міжнародного зв'язку безконтактними електронними ключами; - забезпечення опційно взаємодії як АТС типу К-50/200, так і АТС типу К-50/200М з зустрічною АТС як по одному виділеному сигнальному каналу апаратури ущільнення, так і по двом виділеним сигнальним каналам апаратури ущільнення. Використання корисної моделі дозволить: 6 виключити обумовлені відмовами спрацьованих контактів електромагнітних реле втрати корисного, тобто оплачуємого абонентами, трафіку АТС, та витрати, пов'язані з замінами спрацьованих контактів; - опційно забезпечити взаємодію як АТС типу К-50/200, так і АТС типу К-50/200М з зустрічною АТС як по одному виділеному сигнальному каналу апаратури ущільнення, так і по першому і другому виділеним сигнальним каналам апаратури ущільнення. Перелік фігур креслень. Фіг. Блок-схема Відомості, які підтверджують можливість здійснення корисної моделі. Можливість здійснення корисної моделі, що заявляється, підтверджується наведеним нижче описом і Фіг. Плата РЗЛК має входи/ви ходи "а" і "b" від/на абонента АТС, входи дротів АТС "с", "ЧЗ", A", "F", С", "ОН", (-)", "(+)", "П", "Е", "5С", "КД", "ИН", "В", "СС", "СЗ" і "ЧВ" виходи на дроти АТС "ГД(З)", "ИС", "М", "МИ", "ПК", "П(ПП)", "ПИ", "У" і "Д", вхід "а" від розмовного каналу і ви хід "b" на розмовний канал апаратури ущільнення та опційно має вхід "с(1К)" від першого виділеного сигнального каналу і вихід "d(1К)" на перший виділений сигнальний канал апаратури ущільнення, вхід "е(2К)" від другого виділеного сигнального каналу і вихід "f(2К)" на другий виділений сигнальний канал апаратури ущільнення та вхід "с(К)" від одного виділеного сигнального каналу і вихід "d(K)" на один виділений сигнальний канал апаратури ущільнення. Спосіб використання корисної моделі. Корисна модель підключається до тих же входів/виходів "а" і "b" від/на абонента АТС, входів дротів АТС "с", "ЧЗ", "A", "F", "С", "ОН", "(-)", "(+)", "П", "Е", "5С", "КД", "ИН", "В", "СС", "СЗ" і "ЧВ", виходів на дроти АТС"ГД(З)", "ИС", "М", "МИ", "ПК", "П(ПП)", "ПИ", У" і "Д", входу "а" від розмовного каналу і виходу "b" на розмовний канал апаратури ущільнення, та, опційно підключається до входу "с(1К)" від першого виділеного сигнального каналу і виходу "d(1К)" на перший виділений сигнальний канал апаратури ущільнення та до входу "е(2К)" від другого виділеного сигнального каналу і ви ходу "f(2К)" на другий виділений сигнальний канал апаратури ущільнення та до входу "с(К)" від одного виділеного сигнального каналу і виходу "d(К)" на один виділений сигнальний канал апаратури ущільнення, і має такий же самий алгоритм взаємодії з АТС, як і алгоритм взаємодії з АТС плати РСЛО АТС типу К-50/200 і плати РЗЛК ВЧ АТС тип у К-50/200М, описані у вищенаведеній технічній літературі [Ф.И.Шраер „Аппаратура производственной и учрежденческой связи. Справочник. Издание второе, дополненное и переработанное", Москва, "Связь", 1978; Л.И.Дворжецкая и др. "Усовершенствованная система сельских координатних АТС К-50/200М", Издательство "Связь", 1977г.], тому спосіб використання корисної моделі на АТС типів АТС К-50/200 та АТС К50/200 М додаткових пояснень не потребує. 7 Комп’ютерна в ерстка Н. Лисенко 34221 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
