Адаптивний пристрій зчитування перфорованого коду для шкіряного виробництва

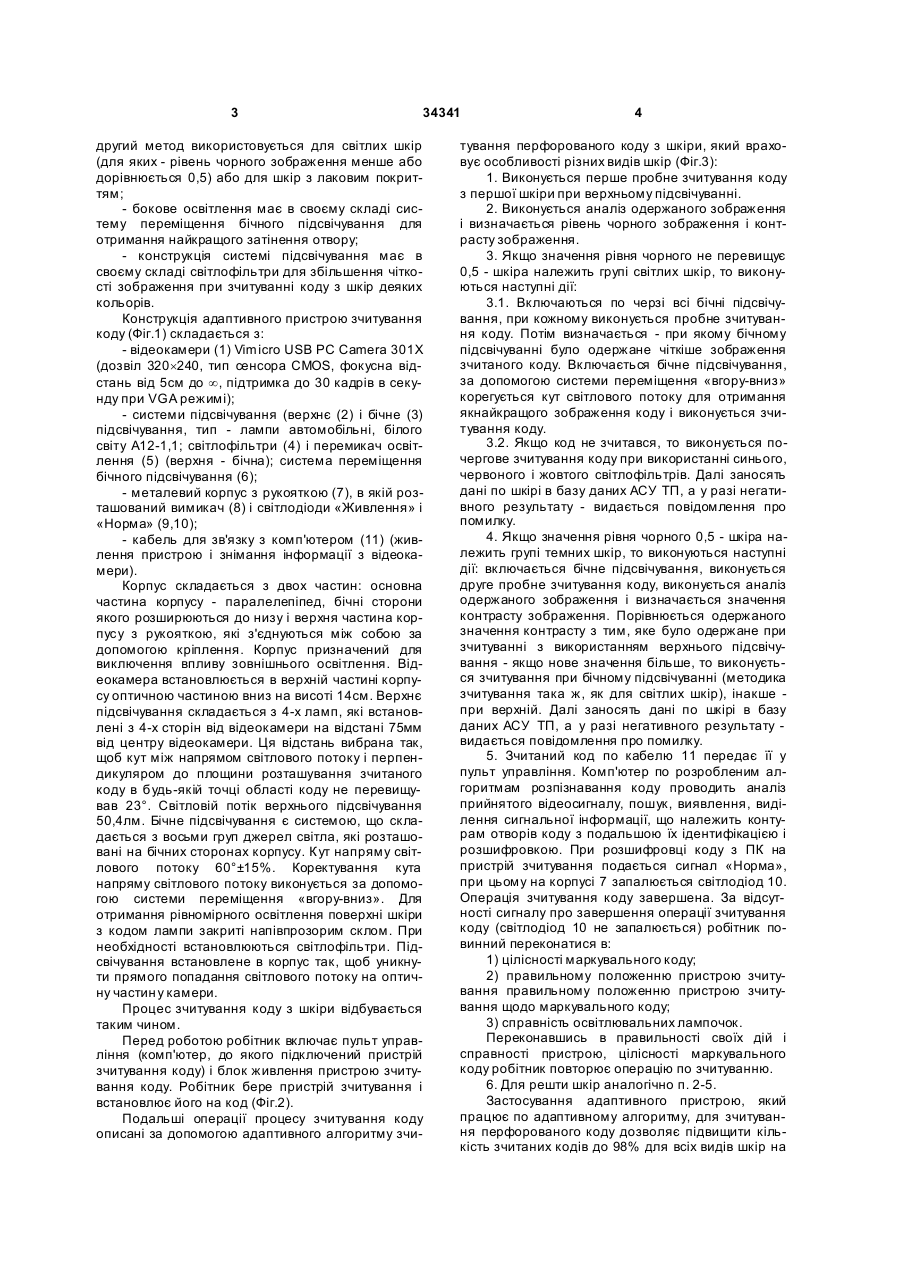

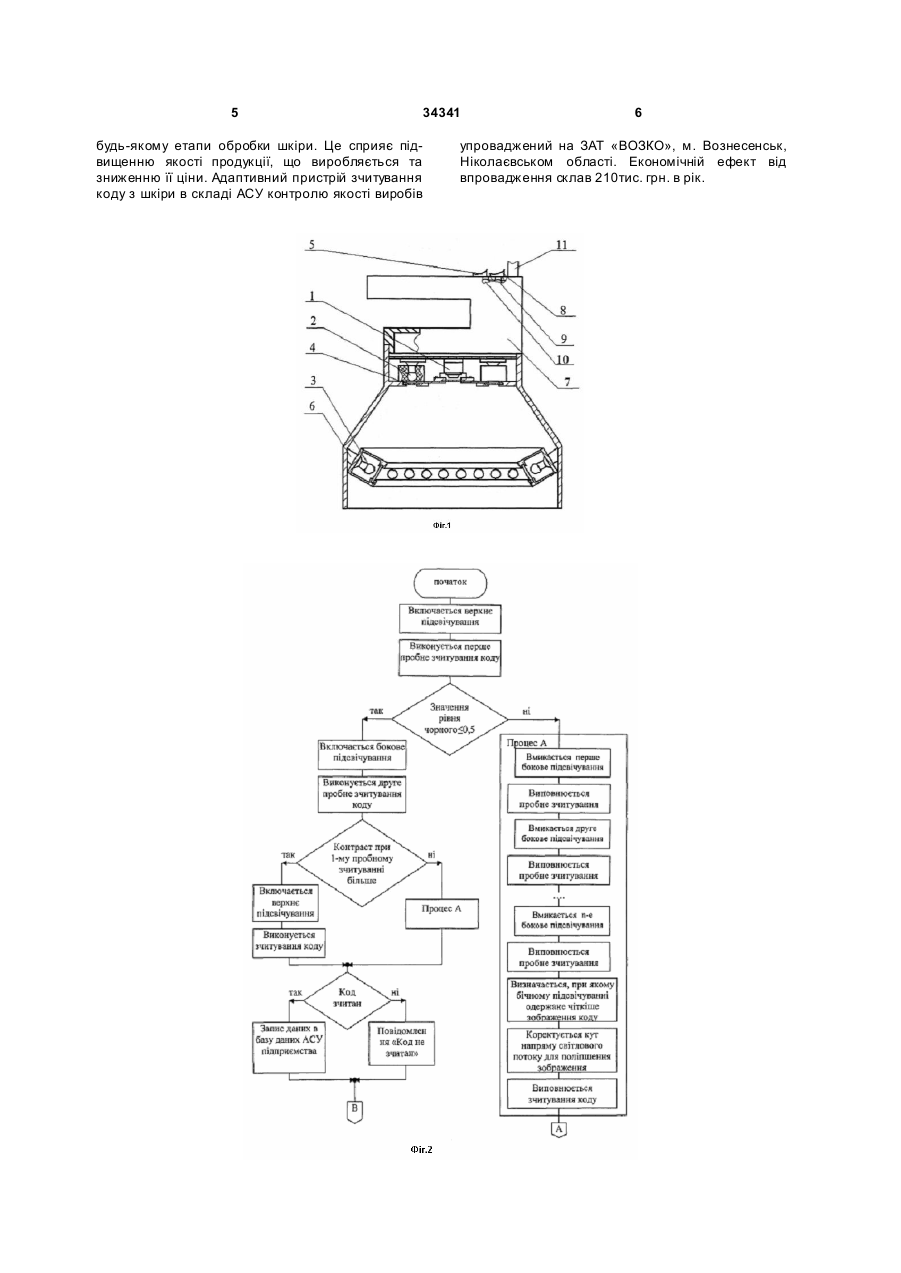

Адаптивний пристрій зчитування перфорованого коду для шкіряного виробництва, який враховує особливості світлоте хнічних характеристик поверхні кожної шкіри і дозволяє отримати найбільш чітке зображення коду, який відрізняється 3 34341 другий метод використовується для світлих шкір (для яких - рівень чорного зображення менше або дорівнюється 0,5) або для шкір з лаковим покриттям; - бокове освітлення має в своєму складі систему переміщення бічного підсвічування для отримання найкращого затінення отвору; - конструкція системі підсвічування має в своєму складі світлофільтри для збільшення чіткості зображення при зчитуванні коду з шкір деяких кольорів. Конструкція адаптивного пристрою зчитування коду (Фіг.1) складається з: - відеокамери (1) Vimicro USB PC Camera 301Х (дозвіл 320´240, тип сенсора CMOS, фокусна відстань від 5см до ¥, підтримка до 30 кадрів в секунду при VGA режимі); - системи підсвічування (верхнє (2) і бічне (3) підсвічування, тип - лампи автомобільні, білого світу А12-1,1; світлофільтри (4) і перемикач освітлення (5) (верхня - бічна); система переміщення бічного підсвічування (6); - металевий корпус з рукояткою (7), в якій розташований вимикач (8) і світлодіоди «Живлення» і «Норма» (9,10); - кабель для зв'язку з комп'ютером (11) (живлення пристрою і знімання інформації з відеокамери). Корпус складається з двох частин: основна частина корпусу - паралелепіпед, бічні сторони якого розширюються до низу і верхня частина корпусу з рукояткою, які з'єднуються між собою за допомогою кріплення. Корпус призначений для виключення впливу зовнішнього освітлення. Відеокамера встановлюється в верхній частині корпусу оптичною частиною вниз на висоті 14см. Верхнє підсвічування складається з 4-х ламп, які встановлені з 4-х сторін від відеокамери на відстані 75мм від центру відеокамери. Ця відстань вибрана так, щоб кут між напрямом світлового потоку і перпендикуляром до площини розташування зчитаного коду в будь-якій точці області коду не перевищував 23°. Світловій потік верхнього підсвічування 50,4лм. Бічне підсвічування є системою, що складається з восьми груп джерел світла, які розташовані на бічних сторонах корпусу. Кут напряму світлового потоку 60°±15%. Коректування кута напряму світлового потоку виконується за допомогою системи переміщення «вгору-вниз». Для отримання рівномірного освітлення поверхні шкіри з кодом лампи закриті напівпрозорим склом. При необхідності встановлюються світлофільтри. Підсвічування встановлене в корпус так, щоб уникнути прямого попадання світлового потоку на оптичну частин у камери. Процес зчитування коду з шкіри відбувається таким чином. Перед роботою робітник включає пульт управління (комп'ютер, до якого підключений пристрій зчитування коду) і блок живлення пристрою зчитування коду. Робітник бере пристрій зчитування і встановлює його на код (Фіг.2). Подальші операції процесу зчитування коду описані за допомогою адаптивного алгоритму зчи 4 тування перфорованого коду з шкіри, який враховує особливості різних видів шкір (Фіг.3): 1. Виконується перше пробне зчитування коду з першої шкіри при верхньому підсвічуванні. 2. Виконується аналіз одержаного зображення і визначається рівень чорного зображення і контрасту зображення. 3. Якщо значення рівня чорного не перевищує 0,5 - шкіра належить групі світлих шкір, то виконуються наступні дії: 3.1. Включаються по черзі всі бічні підсвічування, при кожному виконується пробне зчитування коду. Потім визначається - при якому бічному підсвічуванні було одержане чіткіше зображення зчитаного коду. Включається бічне підсвічування, за допомогою системи переміщення «вгору-вниз» корегується кут світлового потоку для отримання якнайкращого зображення коду і виконується зчитування коду. 3.2. Якщо код не зчитався, то виконується почергове зчитування коду при використанні синього, червоного і жовтого світлофільтрів. Далі заносять дані по шкірі в базу даних АСУ ТП, а у разі негативного результату - видається повідомлення про помилку. 4. Якщо значення рівня чорного 0,5 - шкіра належить групі темних шкір, то виконуються наступні дії: включається бічне підсвічування, виконується друге пробне зчитування коду, виконується аналіз одержаного зображення і визначається значення контрасту зображення. Порівнюється одержаного значення контрасту з тим, яке було одержане при зчитуванні з використанням верхнього підсвічування - якщо нове значення більше, то виконується зчитування при бічному підсвічуванні (методика зчитування така ж, як для світлих шкір), інакше при верхній. Далі заносять дані по шкірі в базу даних АСУ ТП, а у разі негативного результату видається повідомлення про помилку. 5. Зчитаний код по кабелю 11 передає її у пульт управління. Комп'ютер по розробленим алгоритмам розпізнавання коду проводить аналіз прийнятого відеосигналу, пошук, виявлення, виділення сигнальної інформації, що належить контурам отворів коду з подальшою їх ідентифікацією і розшифровкою. При розшифровці коду з ПК на пристрій зчитування подається сигнал «Норма», при цьому на корпусі 7 запалюється світлодіод 10. Операція зчитування коду завершена. За відсутності сигналу про завершення операції зчитування коду (світлодіод 10 не запалюється) робітник повинний переконатися в: 1) цілісності маркувального коду; 2) правильному положенню пристрою зчитування правильному положенню пристрою зчитування щодо маркувального коду; 3) справність освітлювальних лампочок. Переконавшись в правильності своїх дій і справності пристрою, цілісності маркувального коду робітник повторює операцію по зчитуванню. 6. Для решти шкір аналогічно п. 2-5. Застосування адаптивного пристрою, який працює по адаптивному алгоритму, для зчитування перфорованого коду дозволяє підвищити кількість зчитаних кодів до 98% для всіх видів шкір на 5 34341 будь-якому етапи обробки шкіри. Це сприяє підвищенню якості продукції, що виробляється та зниженню її ціни. Адаптивний пристрій зчитування коду з шкіри в складі АСУ контролю якості виробів 6 упроваджений на ЗАТ «ВОЗКО», м. Вознесенськ, Ніколаєвськом області. Економічній ефект від впровадження склав 210тис. грн. в рік. 7 Комп’ютерна в ерстка М. Ломалова 34341 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
